OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме

Сохраните в закладки:

Цена:46 312,19RUB*

Количество:

Доставка в Эль-Монте, по России и СНГ

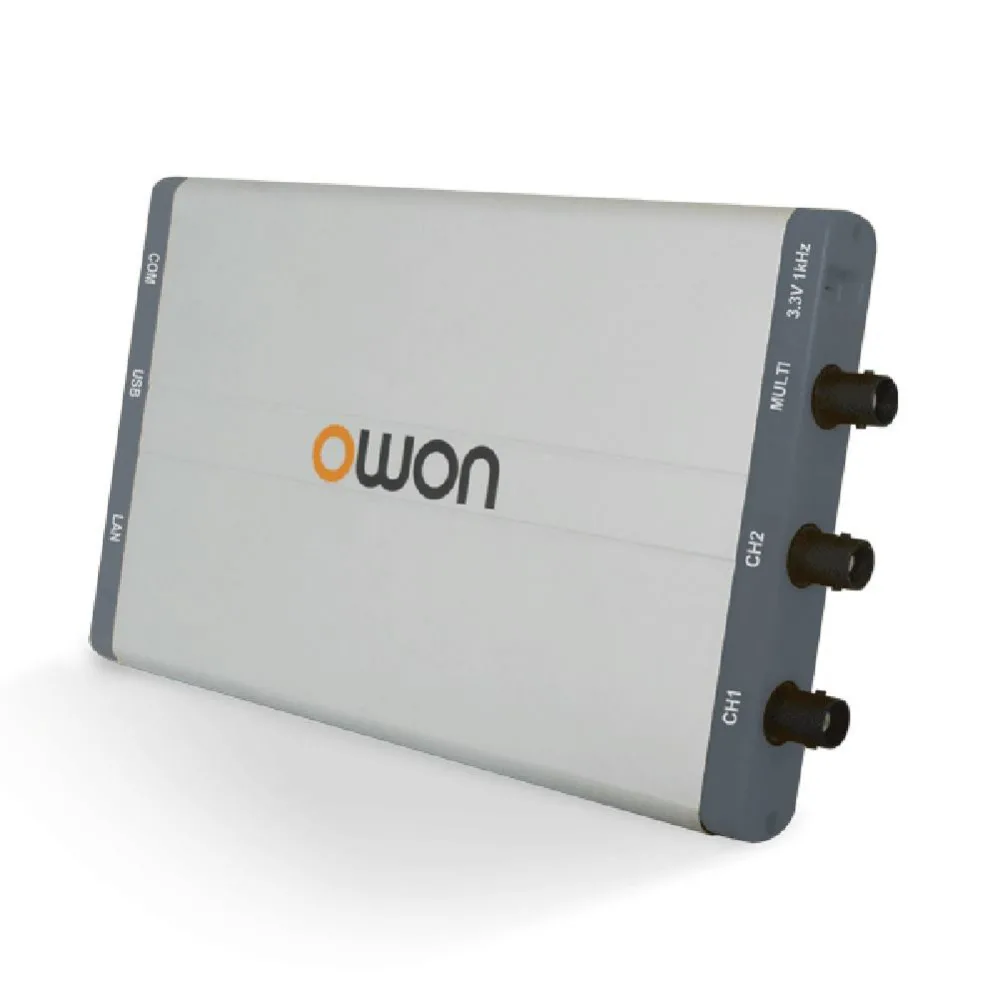

  • OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме - Фото №1
  • OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме - Фото №1
  • OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме - Фото №1
  • OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме - Фото №1
  • OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Sep-14-2025 55111.38 руб. 57867.18 руб. 56489 руб.
    Aug-14-2025 54648.10 руб. 57380.84 руб. 56014 руб.
    Jul-14-2025 45849.88 руб. 48141.2 руб. 46995 руб.
    Jun-14-2025 53722.4 руб. 56408.49 руб. 55065 руб.
    May-14-2025 46775.33 руб. 49114.92 руб. 47944.5 руб.
    Apr-14-2025 52796.51 руб. 55436.91 руб. 54116 руб.
    Mar-14-2025 52333.53 руб. 54950.56 руб. 53641.5 руб.
    Feb-14-2025 51869.59 руб. 54462.54 руб. 53165.5 руб.
    Jan-14-2025 51406.89 руб. 53976.22 руб. 52691 руб.

    Новые товары

    Характеристики

    OWON VDS3104 серия осциллограф для ПК до 100 МГц полоса пропускания и Макс 1GS/s в режиме

    Описание товара

    Осциллограф серии OWON VDS3104 для ПК с пропускной способностью до 100 МГц и максимальной частотой дискретизации 1GS/s в реальном времени-длина записи 10 м

    Осциллограф для ПК серии OWON VDS
    Серия продукта: VDS серии
    Основные функции

    -Полоса пропускания до 100 МГц и максимальная частота дискретизации 1GS/s в реальном времени
    -Длина записи 10 м
    -Дружественный пользовательский интерфейс: FFT, или X-Y, и вид волны 2
    На одном экране

    -Опция мульти-триггера: край, видео, наклон, пульс, и чередование
    -Изоляция USB-меньше сигнала, больше защиты ПК
    -Питание шины USB и пульт дистанционного управления LAN (опционально)
    -Ультратонкий дизайн корпуса, легкая портативность

    Применение

    Проектирование и тестирование функции отладочной цепи
    Образование и обучение

    Модель

    VDS3104

    Пропускная способность

    100 МГц

    Канал

    4 + 1 (мульти)

    Частота дискретизации

    1GSa/s

    Горизонтальная шкала (s/div)

    2ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

    Времени нарастания импульсов

    ≤ 3,5 ns

    Длина записи

    5 м

    Входное соединение

    AC DC GND

    Входной импеданс

    1 МОм ± 2%, параллельно с 10 пФ ± 5 пФ

    Каналы изоляции

    50 Гц: 100 : 1, 10 МГц: 40 : 1

    Максимальное входное напряжение

    40 В (PK - PK) (DC + AC, PK - PK)

    DC усиления точность

    ± 3%

    DC точности

    В среднем ≥ 16: ±(3% Чтение + 0,05 див) для △T

    Зонд коэффициент затухания

    1X, 10X, 100X, 1000X

    НЧ-ответ (переменный ток, -3 дБ)

    ≥ 10 Гц (на входе, соединение переменного тока, -3 дБ)

    Частота дискретизации/точность времени реле

    150ps

    Интерполяция

    Sin (x) / x

    Точность интервала (△T) (Полная Полоса пропускания)

    Одиночный: ± (1 интервал времени + 100ppm × Чтение + 0.6ns),
    Среднее> 16: ±(1 интервал времени + 100ppm × Чтение + 0.4ns)

    Вертикальное разрешение (A/D)

    Разрешение 8 бит (2 канала одновременно)

    Вертикальной чувствительностью

    5 мВ/див ~ 5 В/Див

    Тип триггера

    Край, пульс, видео, наклон, альтернативный

    Режим запуска

    Автоматический, нормальный, одиночный

    Уровень триггера

    ± 5 делений от центра экрана

    Режим приобретения

    Образец, пиковое определение и средняя

    Линейная/полевая частота (видео)

    Стандарт NTSC, PAL и SECAM

    Измерение курсора

    △V и △T между курсоры

    Автоматическое измерение

    Vpp, Vavg, Vamp, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
    Время нарастания, время падения, задержка A & rarr;B & uarr;, задержка A & rarr;B↓, + Width, -Width, + Duty, -Duty

    Сигналов математика

    +, -, ×, ÷, FFT

    Lissajou фигура

    Пропускная способность

    Полная пропускная способность

    Разность фаз

    ± 3 градуса

    Интерфейс связи

    USB 2,0, LAN (опционально)

    Многофункциональный интерфейс

    Тип сигнала

    Синхронизированный вход/выход, передача/сбой, внешний вход триггера

    Уровню стандарта

    TTL

    Блок питания

    5,0 V/1A

    Потребляемая мощность

    ≤ 5 Вт

    Размеры (Ш × В × Г)

    190 × 120 × 18 (мм)

    Вес (без упаковки)

    Около 0,30 кг

    Вспомогательное оборудование:

    На компакт-диске Руководство по эксплуатации Зонд Датчик регулировки Мягкая сумка (опционально) USB Силиконовый гелевый Чехол Шнур питания (noly для порта lan) Адаптер (noly для порта lan)

    Доставка

    Все заказы отправляются с нашего китайского склада зарегистрированной авиапочтой, доставка занимает около 6-12 рабочих дней, быстрая доставка доступна, заплатив $25,00 больше обновления для экспресс-доставки с номером отслеживания, спасибо.
