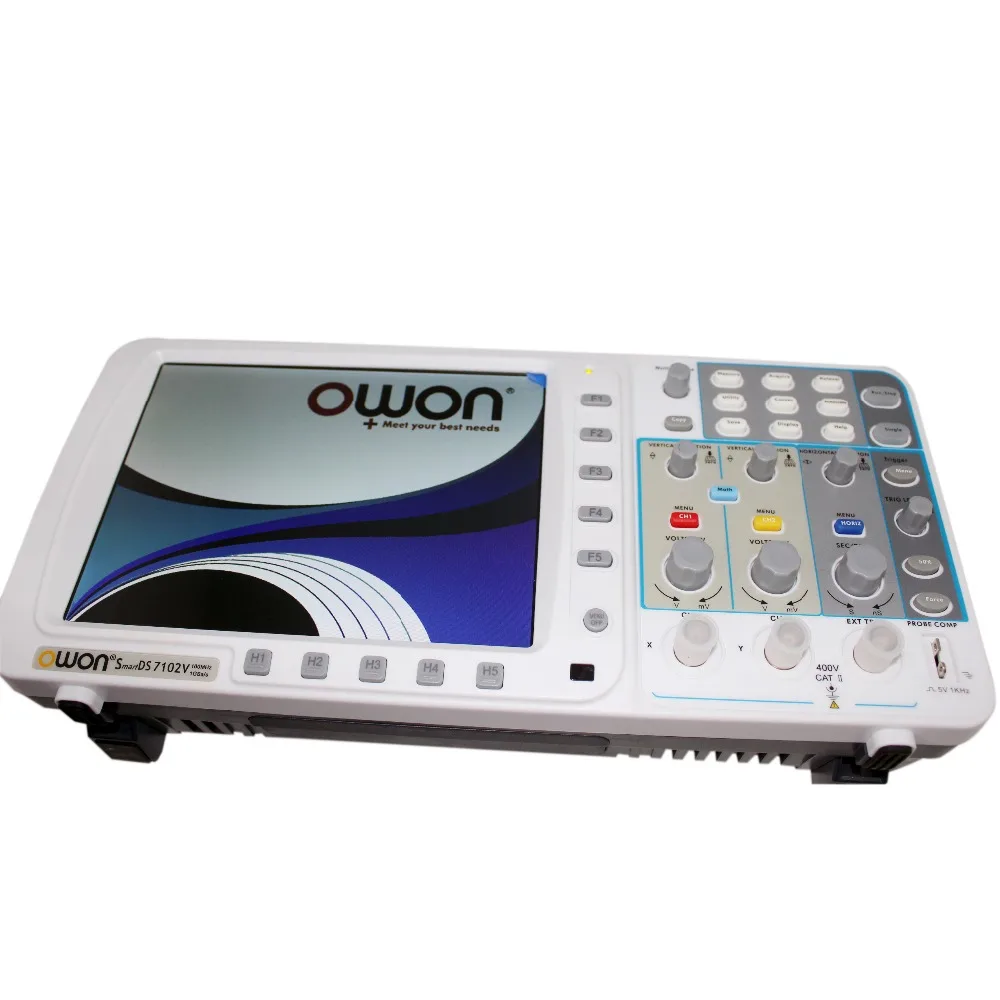

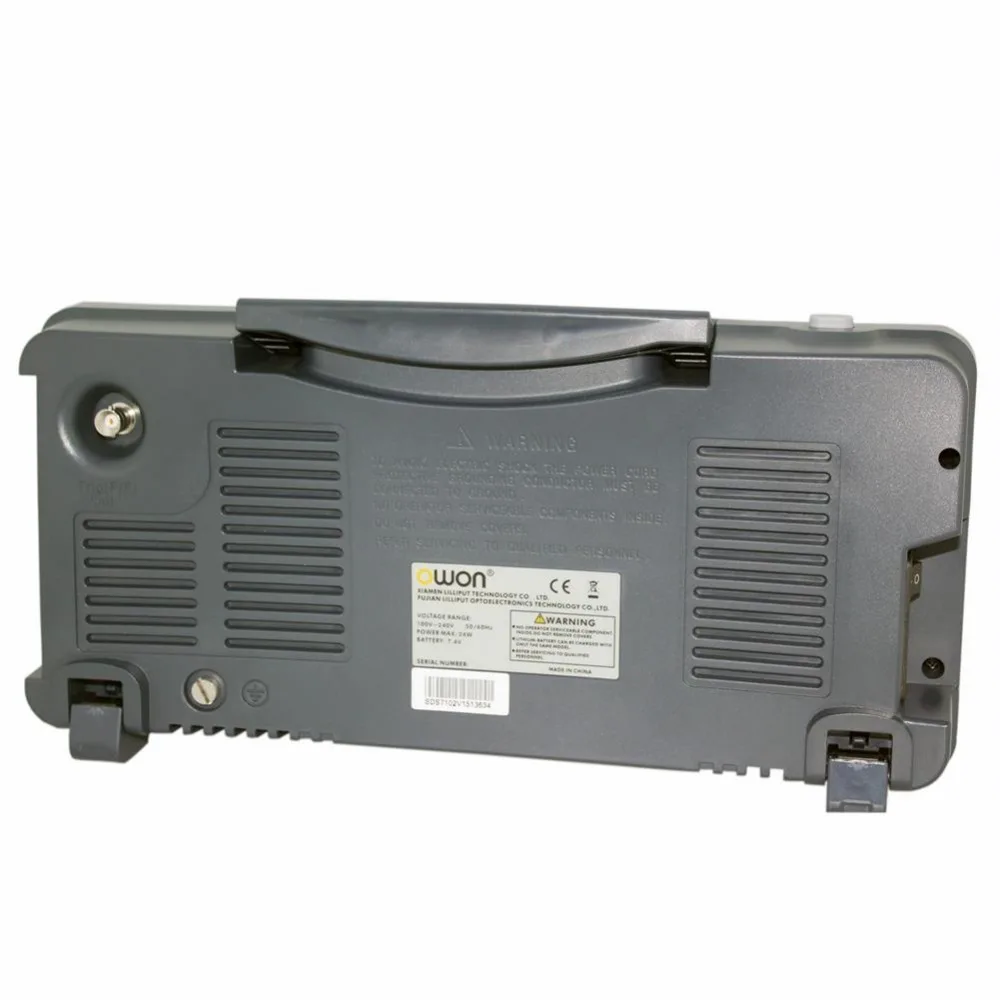

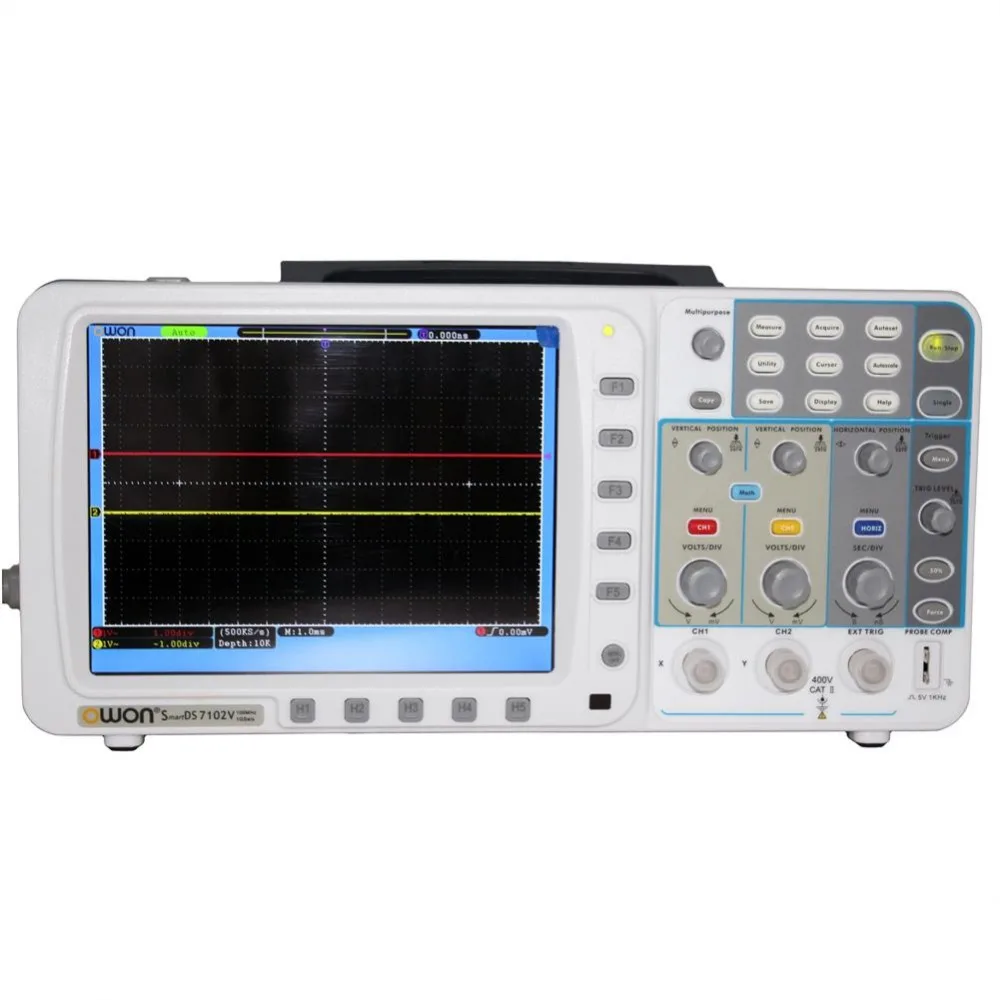

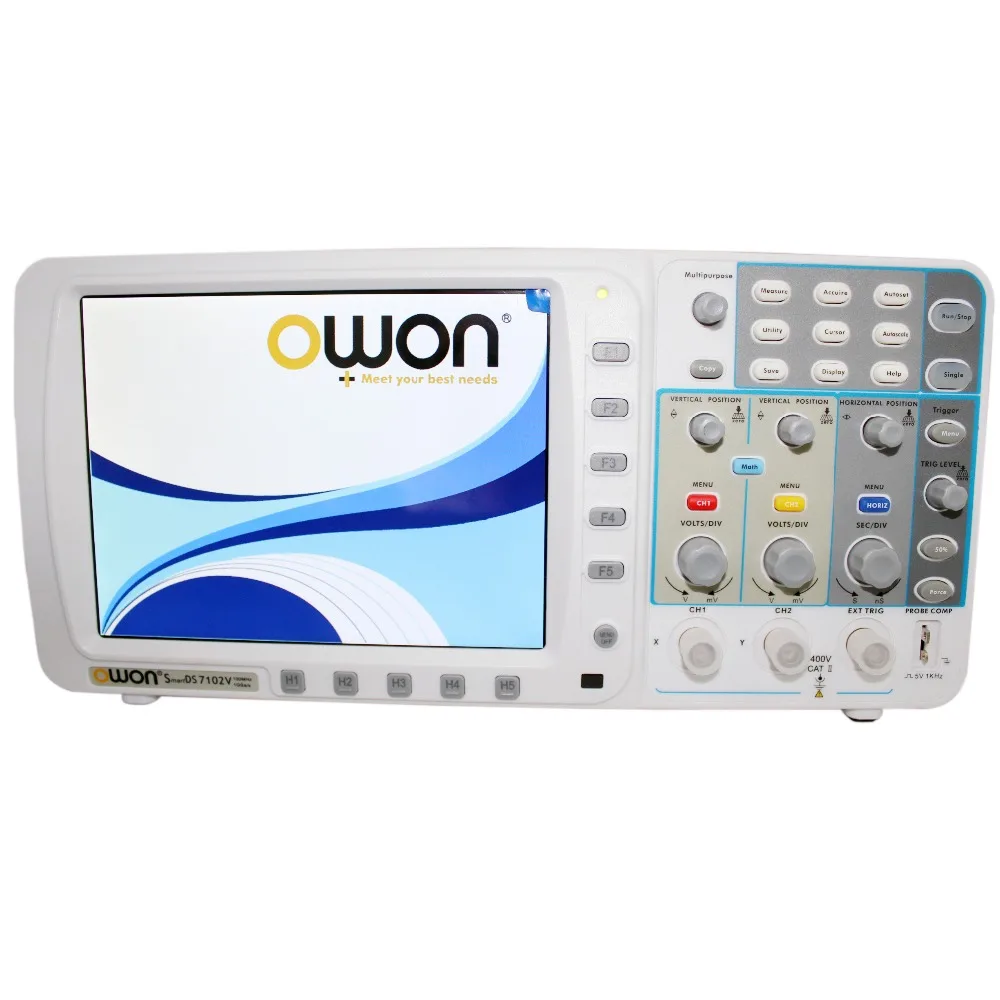

OWON новейший осциллограф SDS7102 FFT 1 г/локон VGA бесплатное обновление прошивки США 3

OWON новейший осциллограф SDS7102 FFT 1 г/локон VGA бесплатное обновление прошивки США 3

Особенности:

Новинка, Микропрограмма (2,7 или после) ультра-тонкий 100 МГц OWON цифровой осциллограф SDS7102V VGA + LAN 1 г/локон частота дискретизации, большой 8 "ЖК-дисплей, 10 м точка записи длина, FFT, бесплатное обновление прошивки.

Совершенно новый с 3 лет гарантии, производитель оплачивает доставку обратно для проблемы гарантии.

100 МГц с двумя каналами:

1.1 ОО/с частота образцов;

2. Длина записи 10 м для каждого канала;

3. Большой гироборд с колесами 8 дюймов 800x600 пикселей;

4. Функция автоматического масштабирования;

5. Функция пропуска/сбоя;

6. Умный дизайн с легким рабочим местом;

7. Батарея (Без аккумулятораОпционально);

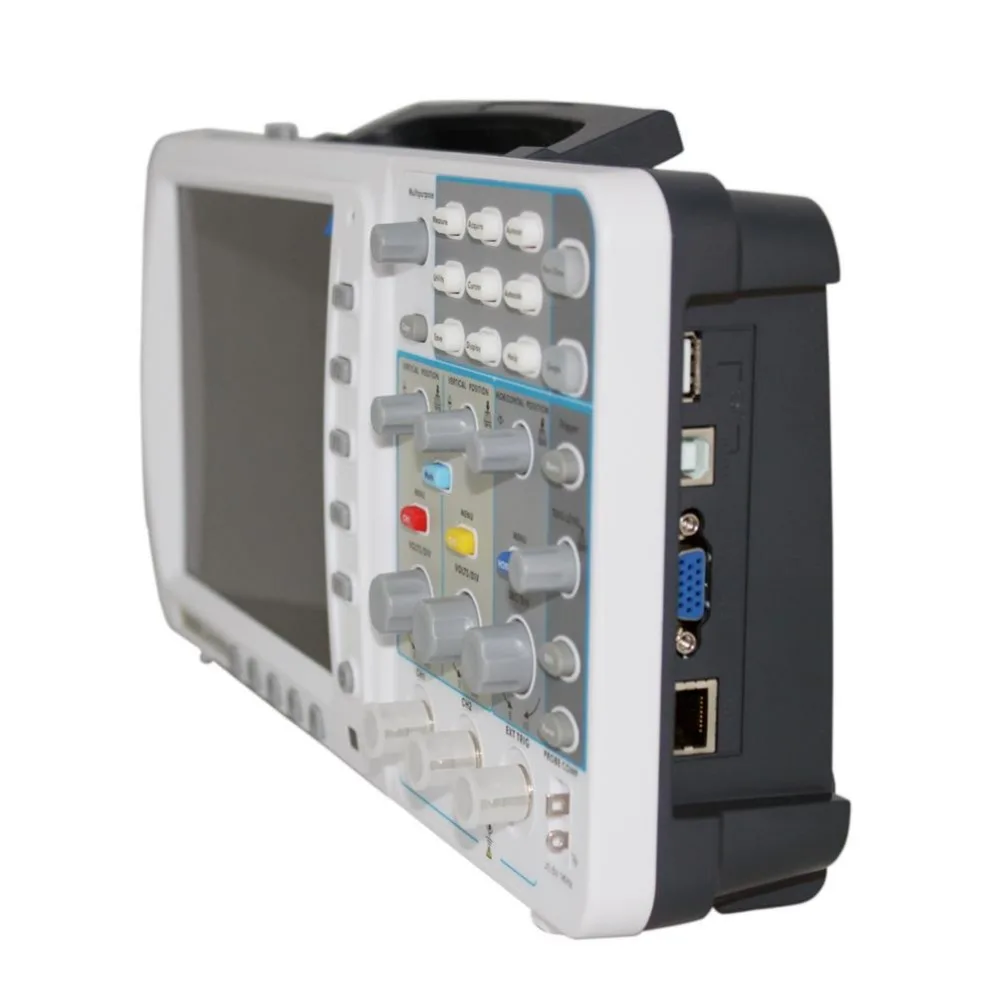

8. Несколько интерфейсов: USB;VGA;LAN

9. Размер: 340 мм (L) x155мм (H) x70мм (W)

10. Вес: 1,8 кг (без аккумулятора)

Параметры:

Модель

SDS6062

SDS7102

SDS8102

SDS8202

SDS8302

SDS9302

Пропускная способность

60 МГц

100 МГц

100 МГц

200 МГц

200 МГц

300 МГц

Частота образцов (в режиме реального времени)

500 мс/с

1GS/s

2GS/s

2GS/s

2.5GS/s

3GS/s

Горизонтальные весы (S/div)

5ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

2ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

1ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 5

Время подъема (на входе, типично)

≤ 5.8ns

≤ 3.5ns

≤ 1.7ns

≤ 1.7ns

Каналы

Двойное стекло

Дисплей

8 "цветной ЖК-дисплей, TFT дисплей, 800x600 пикселей, 65535 цветов

Измерение

340 мм × 155 мм × 70 мм

Модель

SDS6062

SDS7102

SDS8102

SDS8202

SDS8302/9302

Вертикальный Системы

Вертикальное разрешение (A/D)

Разрешение 8 бит (2 канала одновременно)

Вертикальной чувствительностью

2 мВ/деление ~ 10V/div (при вводе)

Перемещения

± 10div(5 мВ ~ 10v)

± 1V(2mV ~ 200mV), ± 10V(500 мВ ~ 1V), ± 100V(2V ~ 10V)

Аналоговая полоса пропускания

60 МГц

100 МГц

200 МГц

300 МГц

Один пропускная способность

Полная пропускная способность

Низкая частота

≥ 5 Гц

Время подъема (на входе, типично)

≤ 5.8ns

≤ 3.5ns

≤ 1.7ns

≤ 1.17ns

DC усиления точность

± 3%

Точность постоянного тока (средняя)

Средняя> 16: ±(3% rdg + 0,05 div) для & Delta;V

Измерение

Измерение курсора

& Delta;V и & Delta;T между курсорами

Автоматическое измерение

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A & rarr;B , + Width, -Ширина, + обязанность,-обязанность

Сигналов математика

+, -, ×, / ,FFT

Хранение сигналов

15 сигналов

Lissajou фигура

Пропускная способность

Полная пропускная способность

Разность фаз

± 3 градуса

Связь интерфейс

USB, поддержка флеш-накопителя USB

USB, поддержка флеш-накопителя USB, LAN

Триггер

Триггер диапазон уровня

± 6 делений от центра экрана

Точность уровня триггера

± 0.3div

Горизонтальный триггера перемещения

Предварительный триггер: 655 div, пост-триггер: 10 div

Триггер воздержаться от погоды

100ns ~ 10s

Фронту сигнала

Расти, падать,

Импульсный триггер

Триггер статус

Положительный Пульс: >, <, = отрицательный Пульс: >, <, =

Длительность импульса:

30ns ~ 10s

Видео вспышка триггера

NTSC, PAL, SECAM

Склон

Триггер статус

Положительный Пульс: >, <, = отрицательный Пульс: >, <, =

Установка времени

30ns ~ 10s

Альтернативный триггер

Край, пульс, видео, наклон

Сигналов
Запись

Сигналов Кол-во

1 ~ 1000

Интервал времени

1 мс ~ 1000 с

Дисплей

8 "цветной ЖК-дисплей, TFT дисплей, 800x600 пикселей, 65535 цветов

Питание

100 ~ 240 В переменного тока измерения среднеквадратичного значения переменного тока, 50/60 Гц, котом II

Мощность потребления

<18 Вт

Измерение

340 мм × 155 мм × 70 мм

Применение:
Электронное тестирование цепи отладки;
Проектирования и производства;
Образование и обучение;
Техническое обслуживание и тестирование автомобилей.

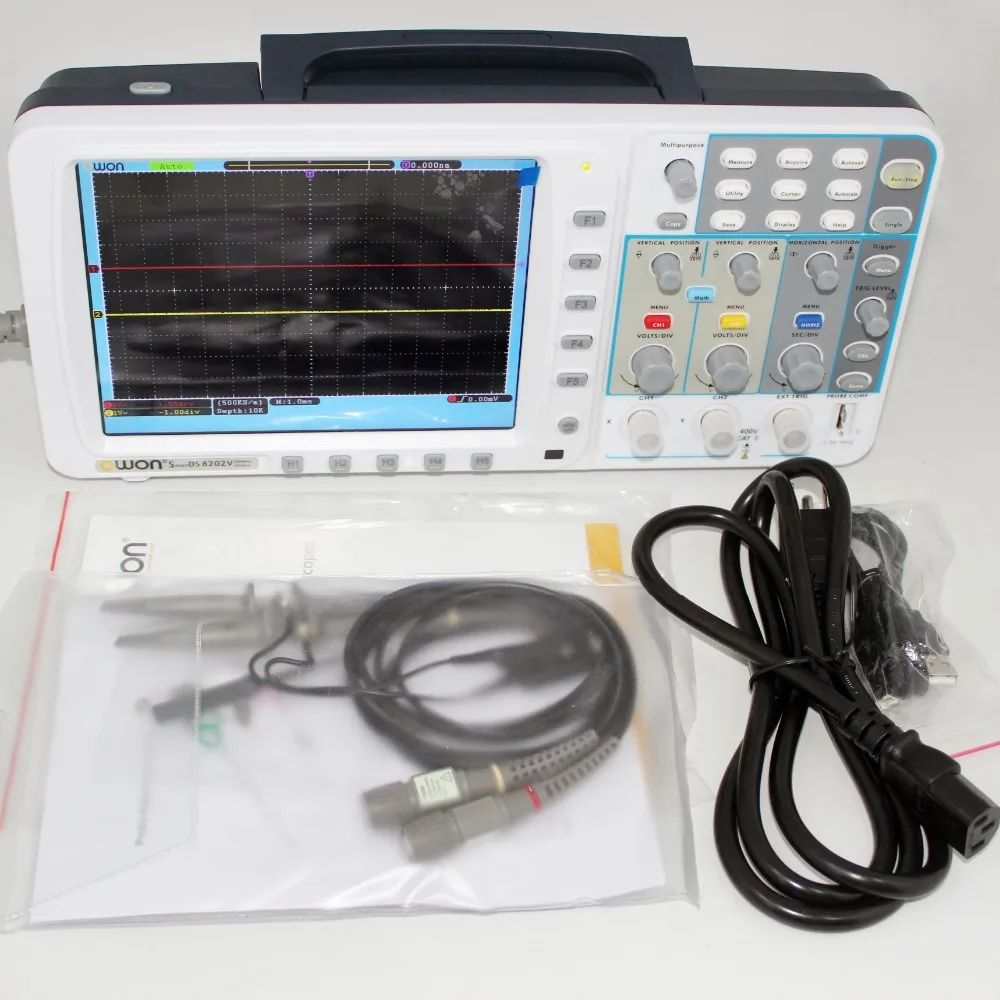

Вспомогательное оборудование:

1) 2 блока зондов 100 МГц;

2) Шнур питания для вашей страны;

3) CD-диск драйвера;

4) USB кабель;

5) версия VGA с модулем LAN;

6) Оригинальная Портативная сумка (дополнительно, добавив $10,00, мы отправим сумку с вашим заказом);

7) батарея (дополнительно, добавив $60,00, мы отправим батарею с вашим заказом).
