Пропорциональный клапан 0-10 В/4-20мА контроллер

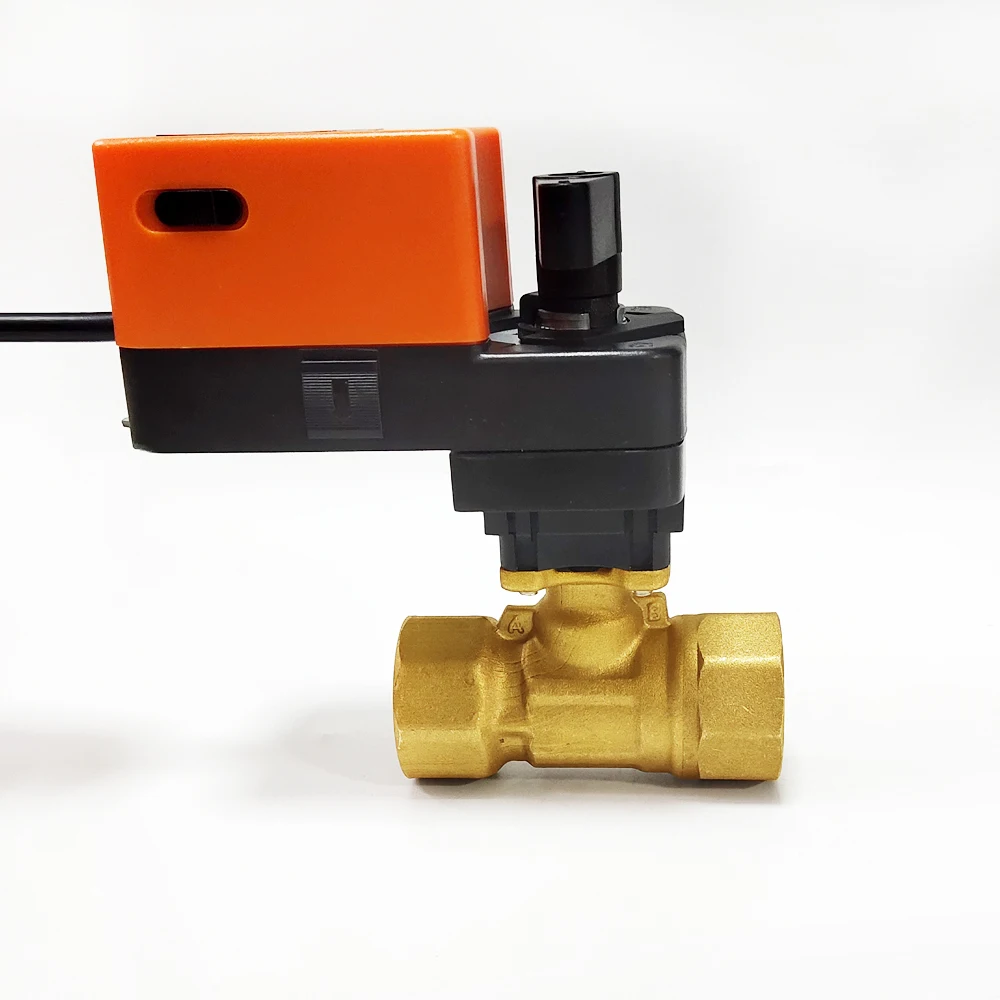

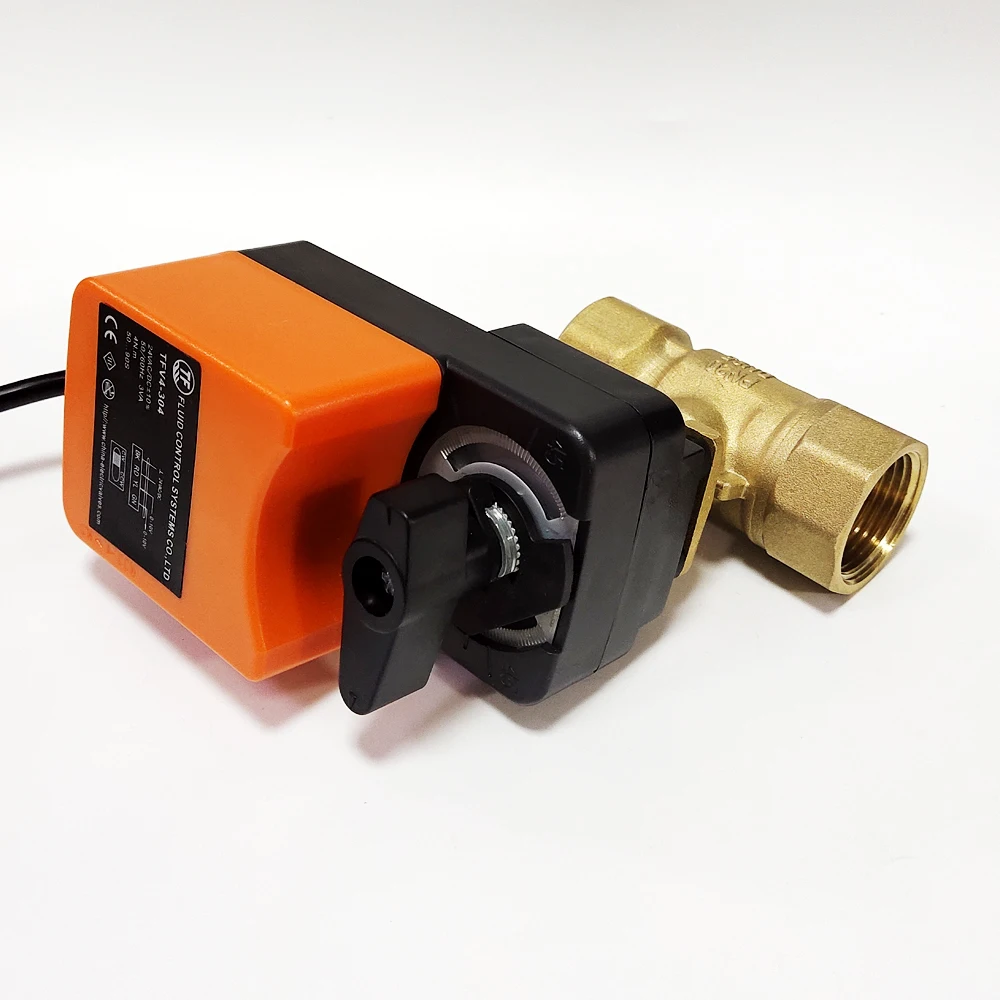

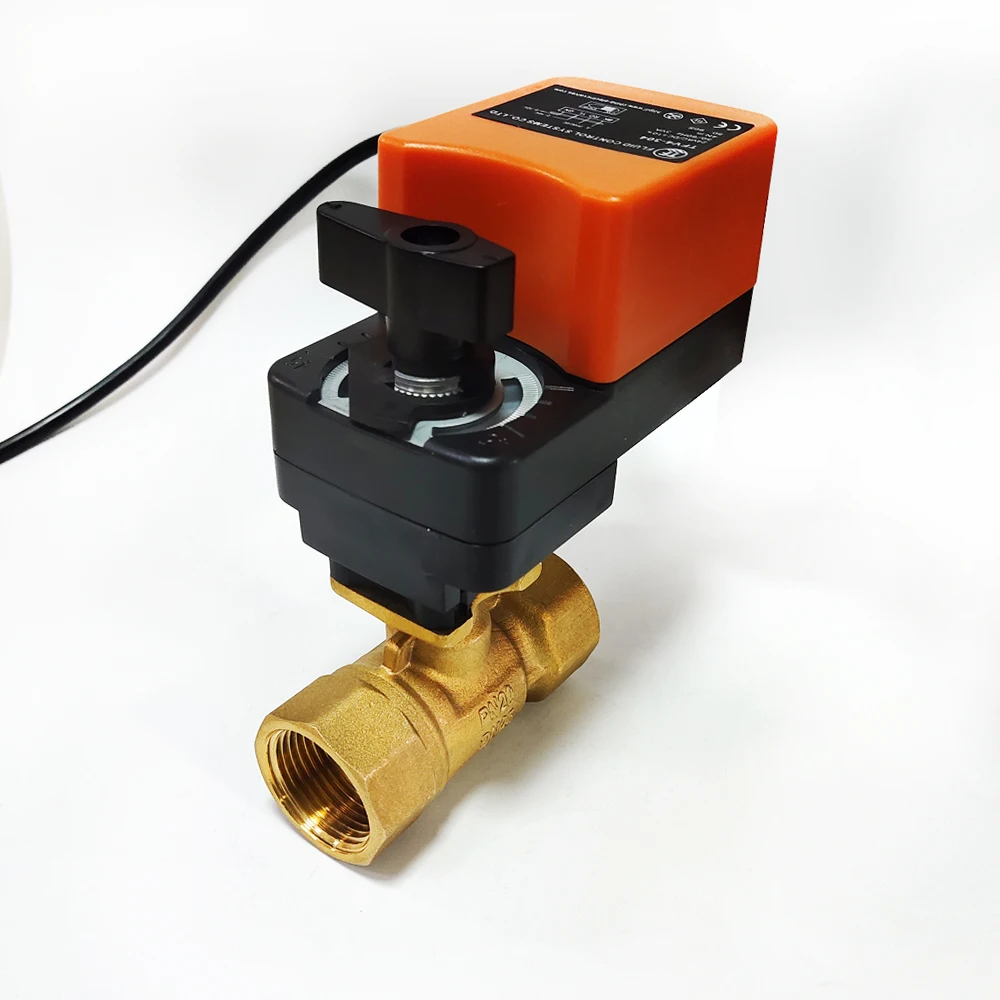

1 ''модулирующий proprotion клапан AC/DC24V 0-10V для регулирования потока или включения/выключения управления водной очисткой HVAC

TF пропорциональный valveconsists роторного привода TFV4 серии и DN15-DN50 латунный шаровой клапан. Одинаковая характеристика потока гарантирует стабильность работы клапана. Контрольные шаровые клапаны широко используются в системах вентиляции и кондиционирования, системах отопления, оборудовании для очистки воды и управлении водными потоками в промышленной автоматизации, таких как: AHU, воздушно-разгрузочная установка плоти, блок контроля перепада давления и теплообменник для регулирования потока и управления вкл/выкл.

Применение:

Система HVAC

Система отопления

Система очистки воды

Промышленное оборудование

Режим работы:

Пропорциональный клапан TF управляется двигателем с помощью типа, TFV4-304, TFV4-306 и TFV-310 привода. Привод управляется модулированием вкл/выкл или пропорциональной системой управления и перемещает шар клапана в положение открытия, Диктуемое контрольным сигналом.

Технические данные:

Клапан Boday:

Средняя: холодная/горячая вода, 50% гликоль

Температура среды: 2 °C...90 °C

Номинальное давление: PN20

Соединитель трубы: внутренняя резьба

Температура окружающей среды. Диапазон:-5…+ 60 °C; 0…90% RH Размер: 3/4 '' - 2''

Синий, зеленый, красный-Тип клапана: 2-полосная и 3-сторонний выход

Характеристика потока: равный процент, ВКЛ/ВЫКЛ

Материал:

Корпус клапана: Кованая латунь, Hpb59-1

Уплотнение: шар: EPDM + PTFE

Шар: латунь

Стебель: EPDM

Разъем клапана: PC

Шпиндель клапана: алюминиевый сплав

Номер модели

DN (мм)

Дюйм

Kvs (м3/ч)

Pmax

(МПа)

Ps

(КПа)

2-ходовой

DN15

1/2 дюйма

6,3

0.6мпа

1400

DN20

3/4''

6,3

0.6мпа

1400

DN25

1”

10

0.6мпа

1400

DN32

11/4”

16

0.6мпа

1400

DN40

11/2”

25

0.6мпа

1400

DN50

2”

43

0.6мпа

1400

3-сторонний выход

DN15

1/2 дюйма

6,3

0.6мпа

1400

DN20

3/4''

6,3

0.6мпа

1400

DN25

1”

10

0.6мпа

1400

DN32

11/4”

16

0.6мпа

1400

DN40

11/2”

25

0.6мпа

1400

DN50

2”

43

0.6мпа

1400

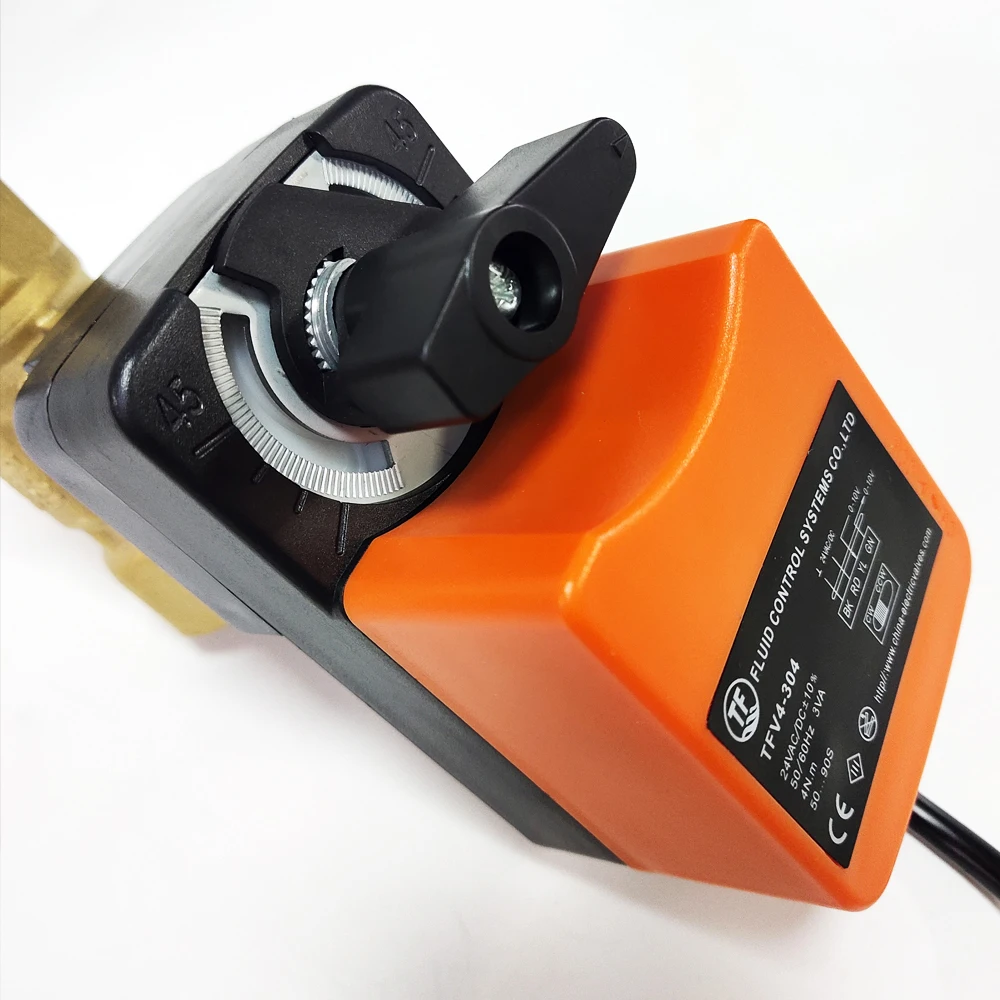

Привод:

TFV4-30424VAC/DC ± 15%, пропорциональный (0(2)-10VDC)

TFV4-30624VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)

TFV4-31024VAC/DC ± 15%, пропорциональный (0(2)-10VDC/0(4)-20Ma)

Выходной крутящий момент: 4Н. М, 6Н. М и 10н. М Угол вращения: 90 °

Ручная ручка автоматическая система защиты от перегрузки

Ручной выбор направления вращения шара: C.W. /C.C.W, заводская установка C.W.

Степень защиты: время работы IP54: 50S-120S

Функция (вкл/выкл и пропорциональный тип)

Привод управляется модулированием вкл/выкл, и пропорциональным контрольным сигналом, используя высокое передаточное отношение

Привод для фиксации и блокировки.

Подключение:

Номер модели

Рабочее напряжение

Тип привода

Выходной крутящий момент

Потребление

Подходящий корпус клапана

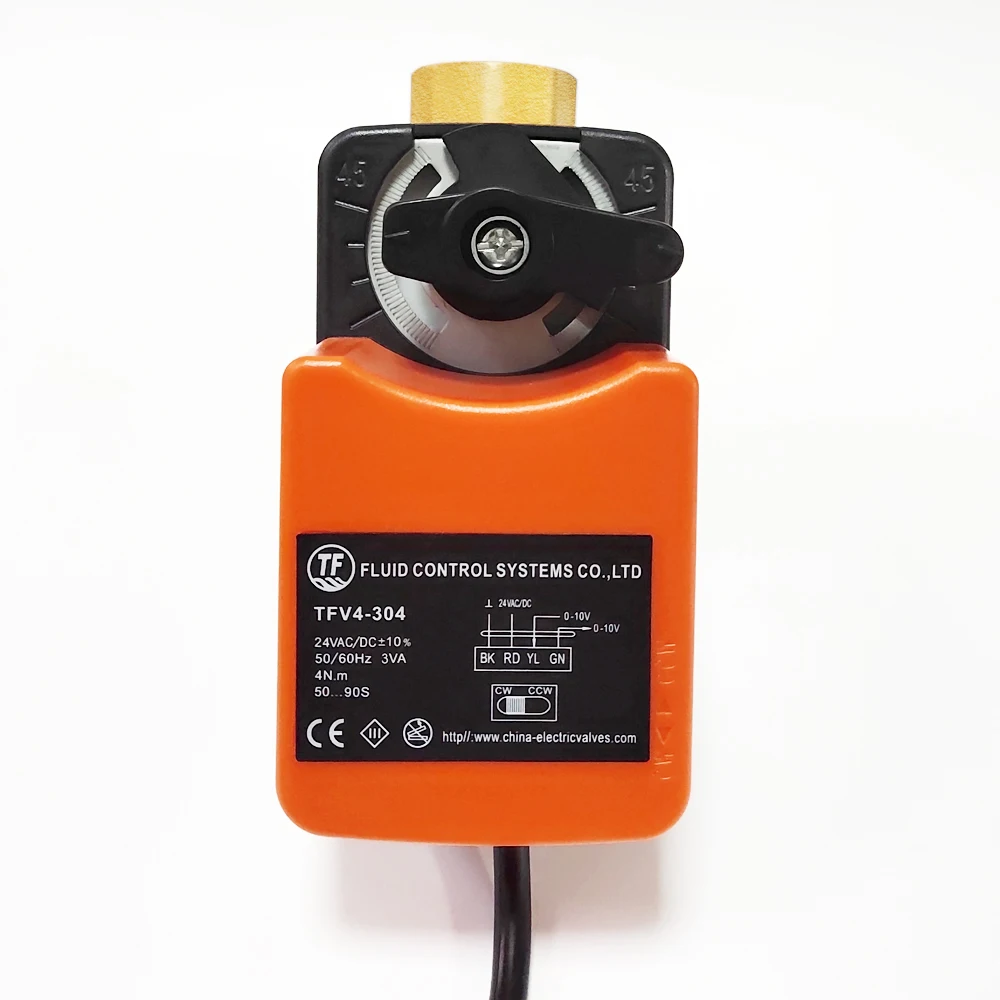

TFV4-304

24VAC/DC ± 15%

0(2)-10VDC

4Н. М

3VA

DN25,DN20,DN15

TFV4-306

(0(2)-10VDC/0(4)-20Ma)

6Н. М

6ва

DN50, DN40,DN32,

TFV4-310

(0(2)-10VDC/0(4)-20Ma)

10н. М

DN50

Установка:

1. Убедитесь, что корпус клапана полностью открыт.

2. Убедитесь, что привод находится в полностью открытом положении, как показано на следующем рисунке:

3. Выравнивание штока клапана, нажмите вниз шпиндель из алюминиевого сплава.

Изменение направления движения

Вращение может быть изменено, нажав на переключатель CCW/CW на корпусе. (Заводские настройки: "CW")

Размеры и привод проводки

Привод 4 нм

Привод 6 нм/10 нм

Размер соединителя

Схема проводки
