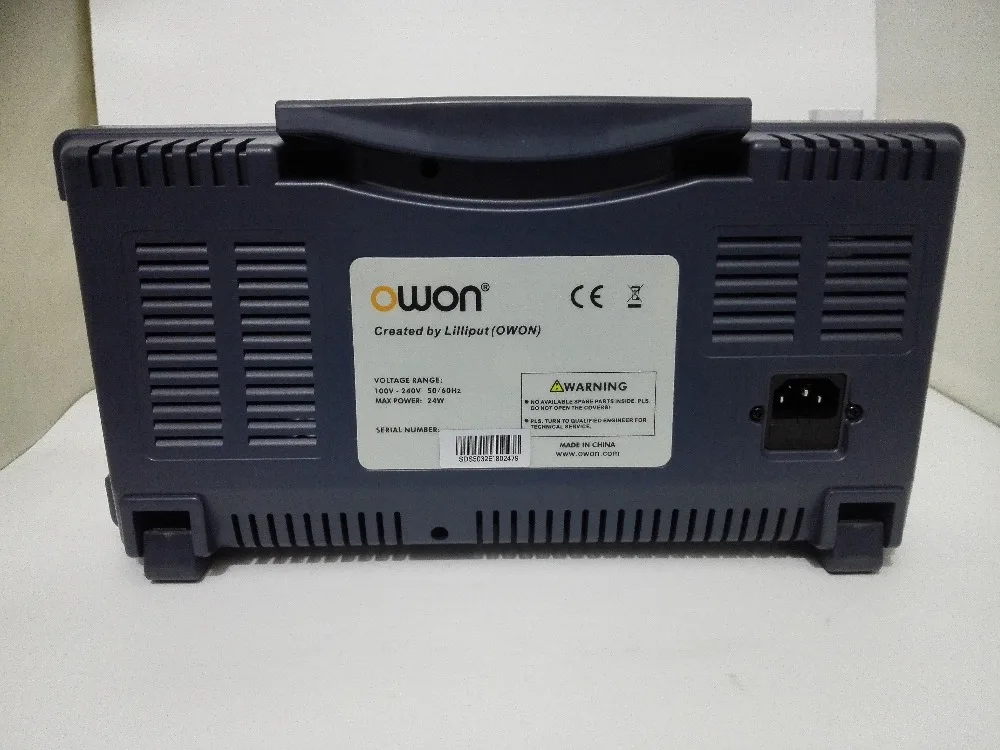

Новый 2 канальный цифровой Настольный осциллограф OWON SDS5032E 30 МГц 250 Мвыб/с 10 к 8

Новый OWON SDS5032E цифровой осциллограф 30 МГц

Основные Особенности
-Полоса пропускания: 30 МГц;
-Частота образцов: 250 мс/с;
-8 дюймов высокой четкости (тпт);
-Ультратонкий корпус;
-Функция пропуска/сбоя;
-Добавить/удалить функцию измерения, пользовательское меню измерения.

+ Применение
Электронные схемы отладки тестирования цепи
Дизайн и производство
Образование и обучение
Техническое обслуживание и тестирование







Основные сравнение производительности

Модель Пропускная способность Частота образцов (в режиме реального времени) Длина записи Каналы Особенности SDS5032E Возможностью погружения на глубину до 30 мГц 250 мс/с 10Kpts 2 + 1 (внешний) Передача/сбой функция
Vga-выход синхронизации
Автомасштабирование функция
Функция записи и воспроизведения сигнала
На высоком каблуке 8 дюймов (пикселей дисплей



Модель SDS5032E Пропускная способность 30 МГц Частота образцов (в режиме реального времени) 250 мс/с Горизонтальные весы (S/div) 4ns/div ~ 100s/div, шаг на 1 ~ 2 ~ 4 Время подъема (на входе, типично) ≤ 11ns Каналы 2 + 1 (внешний) Дисплей 8 "цветной ЖК-дисплей, TFT дисплей, 800 × 600 пикселей, 65535 цветов Вход imedance 1MΩ ± 2%, параллельно 15pF ± 5pF Каналы изоляции 50 Гц: 100 : 1 , 10 МГц: 40 : 1 Макс. Входное напряжениеСтабилизатор напряжения 400 В (PK-PK) (DC + AC PK-PK) DC усиления точность ± 3% Длина записи Макс. 10k точек на каждом канале Точность постоянного тока (средняя) Среднее значение ≥ 16:±(3% при чтении + 0.05div) для △V Зонд коэффициент затухания 1X, 10X, 100X, 1000X LF ответ (AC,-3 дБ) ≥ 5 Гц (на входе, AC муфта,-3 дБ) Частота образцов/точность времени реле ± 100ppm Интерполяция (Sinx) / x Интервал (△T) точность (полная полоса пропускания) Один: ±(1 интервал времени + 100ppm × Чтение + 0.6ns) Среднее> 16:±(1 интервал времени + 100ppm × Чтение + 0.4ns) Вход муфта DC, AC , GND Вертикальное разрешение (A/D) Разрешение 8 бит (2 канала одновременно) Вертикальной чувствительностью 5 мВ/div ~ 5V/div (при вводе) Тип триггера Края, пульс, видео, наклон, альтернативный Режим запуска Авто, нормальный, одиночный Уровень триггера ± 6 делений от центра экрана Частота линии/поля (видео) Поддержка стандартных NTSC, PAL и SECAM систем вещания Измерение курсора △V и △T между курсоры Автоматическое измерение "Vpp,Vavg,RMS, частота, период, Vmax,Vmin,Vtop,Vbase, ширина, Overshoot, предварительная съемка, время подъема, время падения, + ширина,-ширина, + обязанность,-обязанность, задержка A & rarr;Bo , Задержка A & rarr;Bo Сигналов математика +, -, ×, ÷, FFT Хранение сигналов 15 сигналов Lissajou'sРисунок Пропускная способность Полная пропускная способность Разность фаз ± 3 градуса Связь интерфейс USB, флеш-накопитель USB, Pass/Fail, LAN VGA / COM (опционально) Частотомер В наличии Мощность питания 100V-240 В переменного тока, 50/60Hz кошка пижамы для малыша Ⅱ Мощность потребления <18 Вт Предохранитель 2A, класс, 250V Батарея Не поддерживает



            Вспомогательное оборудование:

1) 2 блока зондов 60 МГц;

2) Шнур питания для вашей страны;

3) CD-диск драйвера;

4) USB кабель;
