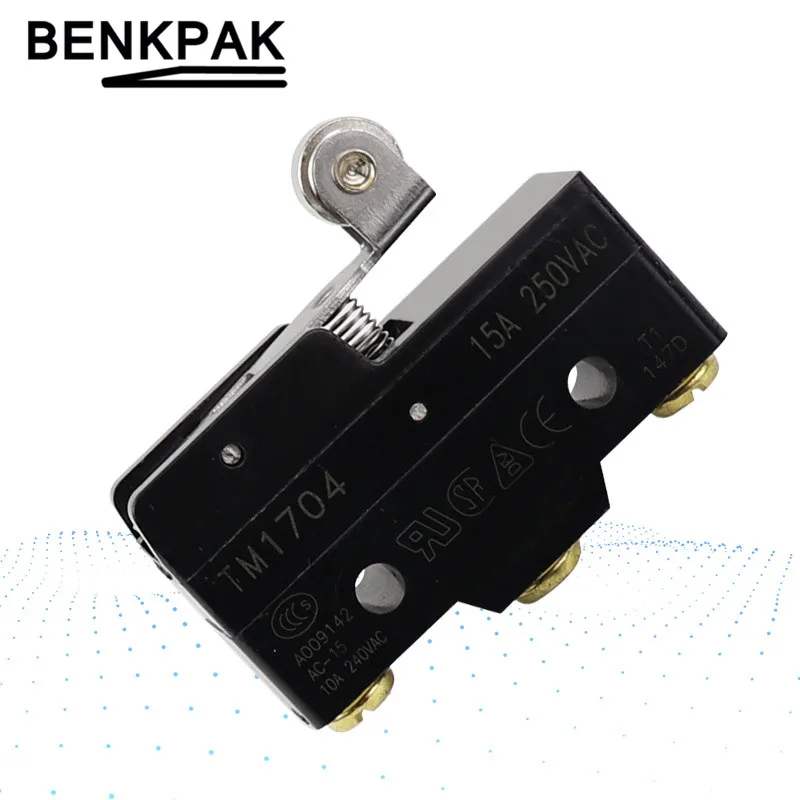

Качество SHANDE серебряные контакты микропереключатель TM1704

Качество SHANDE серебряные контакты микропереключатель TM1704

Shanhe Электрический обратную связь о том, что вы хотите имеет 15-летний опыт в совершенствование микровыключателиИ он сохраняет хорошее качество каждого продукта.

Этот Z-15GW22-B микропереключателя находится подСкидкаТеперь, не стесняйтесь, хорошее качество и цена со скидкой удовлетворят Вас!

Название с 'SHANDE QUALITY' = 5 лет гарантии!

Шанде-известный в Китае

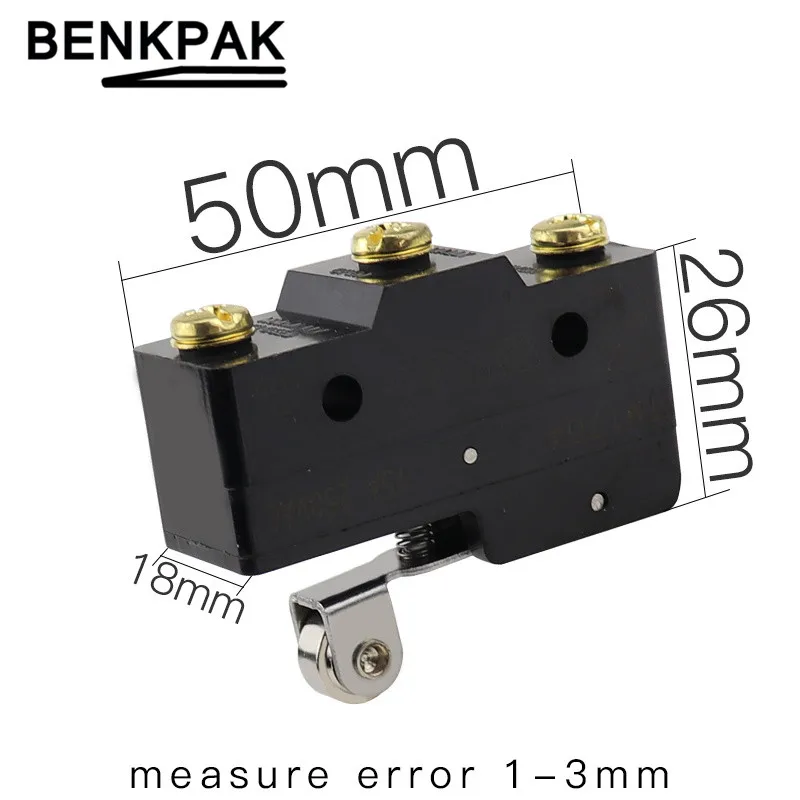

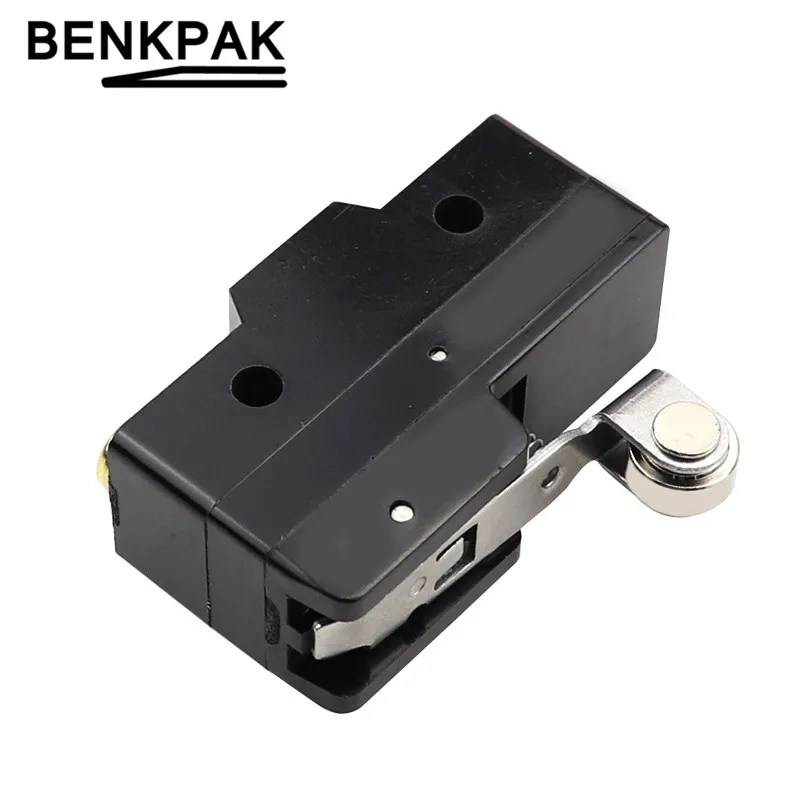

Короткий роликовый рычаг с петлейZ-15GW22-B,TM-1704,MJ2-1704,LXW5-11G2

Ролик может быть пластиковым (устойчивый) или металлическим типом

Мы являемся профессиональным производителем этого микропереключателя Z-15GW22-B в Китае. Это SPDT микро-переключатель, а также универсальный основной переключатель

Короткий роликовый рычаг с петлейZ-15GW22-B характер:

Микро-переключатель винтовой клеммы

Короткий роликовый рычаг с петлейZ-15GW22-B Модель:

Микропереключатель OMRON: Z- 15GW22-B

Переключатель TEND mciro: TM-1704

Микропереключатель Moujen: MJ2-1704

Переключатель Honeywell mciro: BZ-2RW822-A2

SAIA Burgess mciro переключатель: CT2KR2-A2, PN4GK26, CT2KR2-A2-UL

Z-15GМикропереключательПравильное использование:

Переключатель крепления панелиПри монтаже модели плунжера с винтами на боковой поверхности, будьте осторожны с углом и скоростью работы собаки. Чрезмерный угол собаки или скорость работы могут повредитьМикропереключатель. Микро-переключатель может быть панель установленны, при условии, что шестиугольная гайка привода затягивается до крутящий момент в 2,94 до 4,9 Н · м. При использовании модели плунжера, устанавливаемой с помощью винтов на боковой поверхности, будьте осторожны, чтобы не допустить большого удара.


СпецификацияМикропереключательZ-15G-B:

Z-15GW22-B

Z-15HW22-B

Z-15EW22-B

Z-01HW22-B

Z-10FW22Y-B

Z-15GW2-B

Z-15HW2-B

Z-10FW2Y-B

Макс.

1,57 N

1,47 N

1,94 N

1,57 N

2,45 N

0,98 N

0,84 N

1,27 N

РЧ мин.

0,41 N

0,41 N

0,41 N

0,27 N

0,34 N

0,22 N

0,22 N

0,22 N

От мин.

2,4 мм

2,4 мм

2,4 мм

2,4 мм

2,4 мм

4 мм

4 мм

4 мм

MD max.

0,5 мм

0,45 мм

1,3 мм

0,5 мм

1 мм

1,02 мм

0,6 мм

2 мм

FP max.

32,5 мм

35,1 мм

32,5 мм

34,8 мм

36,5 мм

37,4 мм

ОП

30.20.4 мм

30.20.4 мм

30.20.4 мм

30.20.4 мм

30.20.8 мм

30.20.8 мм

ЧертежМикропереключательZ-15GW22-B:

Информация о заказе микропереключателя серии Z-15G:

Z- _
12 3 4 5

1.Z-15G микропереключатель
01: 0,1 A (для микро нагрузки) Z-15G микропереключатель
15: 15 A Z-15G микропереключатель

2.Z-15G контактный зазор микропереключателя
G: 0,5 мм (стандарт) Z-15G микропереключатель

3.Z-15G привод микропереключателя
НЕТ: контактный Плунжер Z-15G микропереключатель
S: тонкий пружинный Плунжер Z-15G микропереключатель
D: короткий пружинный Плунжер Z-15G микропереключатель
Q3: Панель Крепления плунжера (низкий OP) Z-15G микро-переключатель
В: Панель Крепления плунжера (средний OP) Z-15G микро-переключатель
Q8: Панель Крепления плунжера (высокий OP) Z-15G микро-переключатель
Q22: Панель Крепления ролика плунжера Z-15G микро-переключатель
Q21: Панель Крепления Крест ролик Плунжер Z-15G микро переключатель
W21: короткий Шарнирный Рычаг Z-15G микропереключатель
W: Шарнирный рычаг (низкий) Z-15G микропереключатель
W3: Шарнирный рычаг (средний) Z-15G микропереключатель
W78: низкая сила проволочная петля рычаг (низкий) Z-15G микропереключатель
W2: роликовый рычаг с петлей Z-15G микро-переключатель
W25: роликовый рычаг с петлей (большой ролик) Z-15G микропереключатель
W49: короткий шарнирный поперечный роликовый рычаг Z-15G микро-переключатель


4.Z-15GМикропереключательСтепень защиты
НЕТ: Универсальный микропереключатель
55: Микропереключатель с защитой от капель
A55: Микропереключатель с защитой от капель (включая клеммы)

5.Z-15G микропереключатель
НЕТ:Микропереключатель паяльного терминала
B:Винтовой терминал(С зубчатой шайбой) микропереключатель
B5V: винтовой терминал с клеммной крышкой (только для Z-15G @ A55) микропереключатель

Спецификация контактов Z-15GМикропереключатель:

Товар

Z-15

Контакты

Форма

Заклепки

Материал

Серебряный сплав

Пусковой ток

NC

30 А Макс.

Нет

Макс. 15 А.

Контактная форма серии Z-15GМикропереключатель: Пожалуйста, обратитесь к нашему веб-сайту ww.omvol.com

Основные модели контактной формы общего назначения (SPDT)

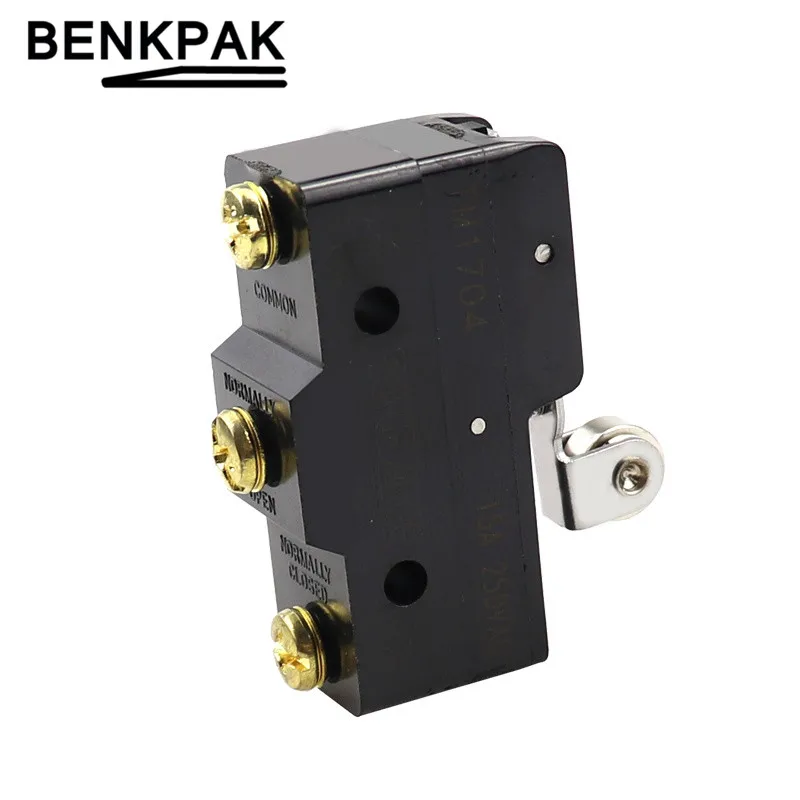

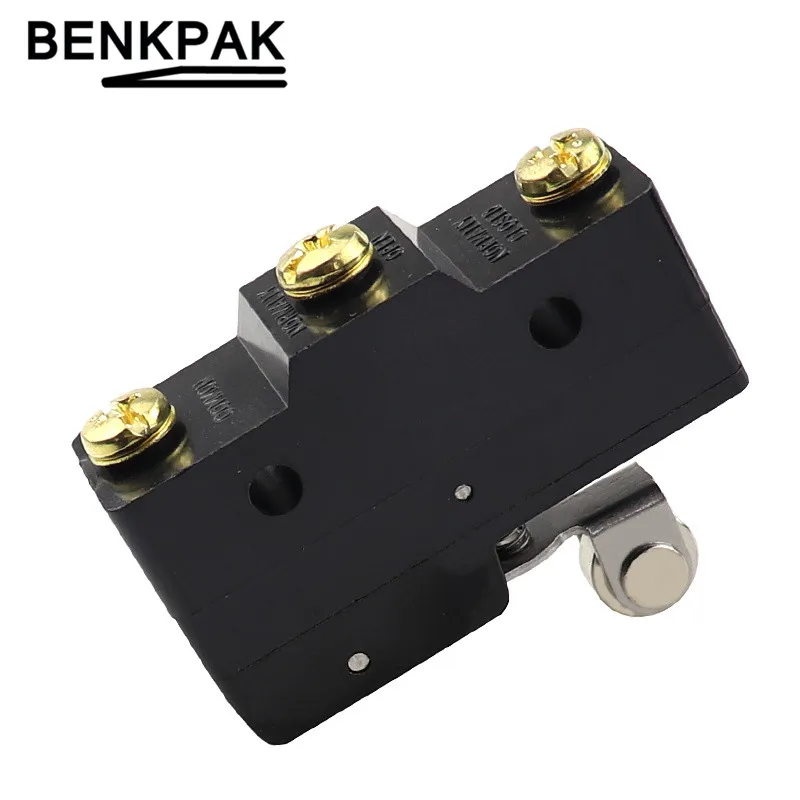

Винтовые клеммы серии Z-15GМикропереключатель:

Три, M4 × 5,5Клеммные винты микропереключатель(С зубчатой шайбой)
