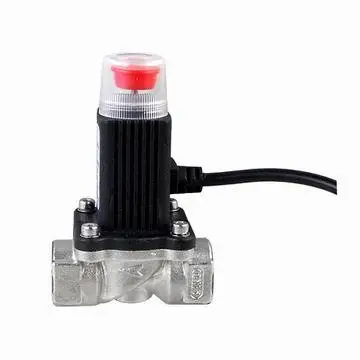

DN20A ручной сброс G3/4 "Латунные газовые аварийные запорные СОЛЕНОИДНЫЕ клапаны

DN20A ручной сброс G3/4 "Латунные газовые аварийные запорные СОЛЕНОИДНЫЕ клапаны

Введение

Клапан представляет собой серию газовых аварийных запорных соленоидных клапанов, специально разработанных в качестве газового выключателя для аварийного использования. Он может быть подключен к датчику обнаружения утечки газа, цепи пожарной сигнализации или другим интеллектуальным датчиком модулей, так что на месте или удаленном отключении подачи газа (вручную или автоматически) возможно, таким образом, обеспечение безопасности при использовании газа. Клапан оснащен автоматическим закрытием при обнаружении сильной вибрации. После закрытия требуется ручная работа для включения клапана. Эта функция отвечает требованиям безопасности в случае аварии.

Размеры

Размеры

A (мм)

B (мм)

C (мм)

D (мм)

DN15A

64 ГБ

28

89

103

DN20A

67

34

92

109

DN25A

78

40

100

115

 Технические данные

Подходящие типы газа: Городской газ

Режимы закрытия: импульсный ток или руководство пользователя

Корпус: кованый алюминиевый сплав

Напряжение вождения: 9-12 В постоянного тока

Уплотнительный Материал: резина NBR

Время закрытия:<1 сек

Рабочая температура:-10 ~ 50C

Взрывозащищенный знак: Exmb twoT4

Давление Макс: 10kpa

Подводящий провод: 0,4 м

Подключение: G1/2 ",G3/4",G1"

Включите: Инструкция по эксплуатации

Инфракрасная Сенсорная панель Рабочая принципала

При нажатии выключателя конденсатор сбрасывает и обеспечивает электрический ток, так что катушка может генерировать сильное магнитное удерживание, чтобы вытянуть клапан, достигая закрытия в течение одной секунды.

Аварийный запорный клапан

Управление инструкция

1. Есть два способа закрыть клапан:

(A) электрический импульс 1 сек (9 В постоянного тока), или

(B) нажмите красную ручку (сначала откройте защитную крышку). После этой операции клапан остается закрытым.

Примечание: защитный чехол должен оставаться на месте в любое время.

2. Когда клапаны закрыты, вручную Потяните красную ручку вверх, чтобы включить. Затем клапан остается включенным.

Примечание: клапан не может быть вытянут, если давление газа с обеих сторон (на входе и выходе) не сбалансировано. Примите необходимые меры, чтобы убедиться, что они сбалансированы, а затем снова Вытяните ручку вверх, усилие вытягивание может привести к повреждению клапана.

3. Клапан автоматически закроется при обнаружении сильных вибраций. В случае выхода из строя этой функции, сообщите об этом подрядчику или производителю для ремонта.

4. После закрытия требуется тщательная проверка. Будьте осторожны, когда клапан должен быть включен снова.

Установка требования

1. Этот клапан можно установить только по запросу заказчика.

2. Клапан должен быть установлен после внутреннего основного клапана.

3. Клапан должен быть установлен в направлении потока газа, отмеченном на корпусе клапана. Катушка не должна быть помещена в положение вниз клапан может быть установлен горизонтально или вертикально.

4. Контрольные провода клапана должны быть подключены правильно. Белый цвет указывает на положительный, а черный-на негативный. Несоответствие приводит к фатальным результатам.

5. Во время технического обслуживания труб, таких как очистка труб под давлением. Клапан должен быть удален, чтобы избежать повреждения герметизации клапана.

6. Во время испытаний давления клапан должен быть включен.

7. Открывающаяся ручка клапана может быть поднята, когда на входе и выходе клапана было достигнуто равное давление.

8. Неправильная полярность, неправильное напряжение или длительное питание могут повредить электромагнитную катушку.

9. Наша гарантия не включает в себя никакого повреждения клапана или потери частей из-за сохранения или действий по нарушительным нормам.

Требования к проводке

1. Кабель: dual core.3 × 0,75 мм2 Или выше

2. Длина кабеля <50 метров

Техническое обслуживание

Проверка должна проводиться на регулярной основе, открыть и закрыть его в чехол выхода из строя, уведомить исполнителя немедленно, чтобы мы могли для ремонта.
