Скрещенный роликовый подшипник SHF 20 гармонический редуктор приводные блоки 54*90*18

Скрещенный роликовый подшипник SHF 20 гармонический редуктор приводные блоки 54*90*18

Подшипник Zengkun

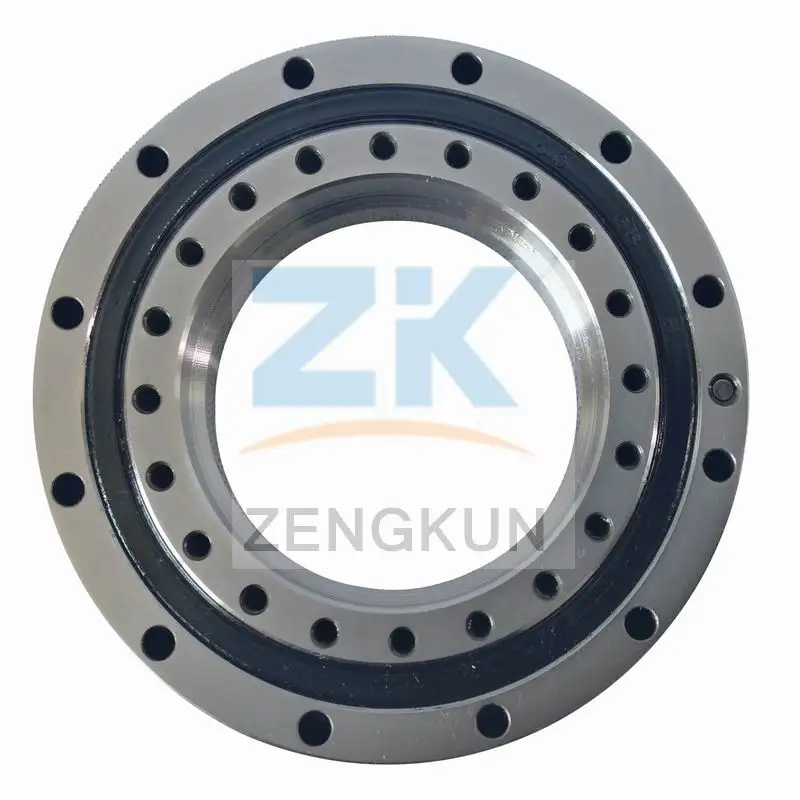

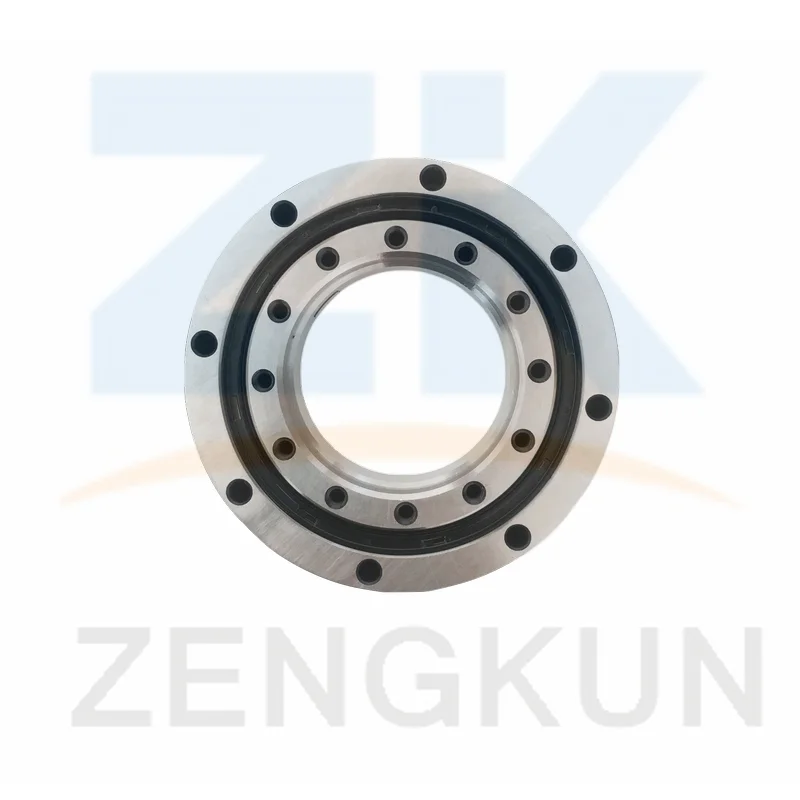

SHF-20 редуктор гармоник приводные блоки подшипник 54*90*18,5 мм для SHG | SHG-20-XXX-2UH редукторы скорости редуктора Модель: SHF20 (для SHF-20-2UH, SHG-20-2UH гармонических приводов) Внутреннее кольцо (d): 54 мм Внешнее кольцо (D): 90 мм Ширина (В): 18,5 мм Вес: 0,46 кг Структура: скрещенный роликовый подшипник, с цельным внутренним и внешним кольцом, с монтажными отверстиями на внутреннем и внешнем кольце. Уплотнение: рамочные масляные уплотнения с одной стороны. Материалы: подшипниковая сталь (GCr15/52100/SUJ2) Точность: P5 Тип смазки: Смазка Отверстие смазки: без Направление нагрузки: осевой, радиальный и Наклонный момент.

Скрещенный роликовый подшипник для гармонического привода редуктора спецификации С поперечным роликовым кольцом Цилиндрические ролики расположены поперечно, с каждым роликом перпендикулярно прилегающему ролику, в паз 90 ° V, отделены друг от друга разделителем фиксатора. Эта конструкция позволяет только одному подшипнику получать нагрузки во всех направлениях, включая радиальные, осевые и мгновенные нагрузки. Поскольку поперечное роликовое кольцо достигает высокой жесткости, несмотря на минимальные Возможные размеры внутренних и внешних колец, оно оптимально подходит для таких применений, как шарниры и поворотные блоки промышленных роботов, поворотные столы обрабатывающих центров, вращающиеся Единицы манипуляторов, точные вращающиеся столы, медицинское оборудование, измерительные приборы и машины для производства ИС. Серия CSF просеянный роликовый подшипник введение Серии CSF роликовый подшипник для высокой Torgue CSF гармонического привода Серии CSG роликовый подшипник для высокого торга CSG гармонического привода Поперечный роликовый подшипник для гармонического привода редуктора, подшипника zengkun 1. Описание продукта Роликовый подшипник серии CSF/CSG/SHF/SHG для гармонического привода-это поперечная роликовая конструкция. В соответствии с ее областью применения существует два типа (серия CSF/CSG и серия SHF/SHG). Роликовый корпус-это Цилиндрические ролики, которые расположены в ортегональности, эта конструкция может сделать один подшипник может нести нагрузку от каждого направления, например, радиальный, осевой и Наклонный крутящий момент и т. Д. Подшипник с высокой жесткостью, точностью вращения и грузоподъемностью. Эта серия подшипников имеет компактный внешний вид, с монтажным отверстием, клиент может установить непосредственно, подходит для всех видов гармонических приводов. Серия CSF/CSG (наружное кольцо разделено, внутреннее кольцо интегрировано) Наружное кольцо Сплит, внутреннее кольцо Интегральная структура, нет необходимости фланца и подшипника сиденья. Подходит для каждого вида CSF(CSG) серии гармонических приводов. 2. Номер модели продукта CSF14 CSF17 CSF20 CSF25 CSF32 CSF40 CSF45 CSF50 CSF65 CSG14 CSG17 CSG20 CSG25 CSG32 CSG40 CSG45 CSG50 CSG65 SHF14 SHF17 SHF20 SHF25 SHF32 SHF40 SHF45 SHF50 SHG14 SHG17 SHG20 SHG25 SHG32 SHG40 SHG45 SHG50 3. Установка поперечного роликового подшипника Смазка Подшипник с высококачественной смесовой смазкой на литиевой основе на заводе, поэтому при нормальном использовании нет необходимости добавлять смазку. Но при ходьбе подшипника, в затылочной стадии, фрикционный крутящий момент будет временно увеличиваться, фрикционный крутящий момент будет стабильным, когда смазка равномерно прилипает к raceway и ролику. Предостережение при монтаже Пожалуйста, Очистите детали подшипника e.g, оси и т. Д., которые связаны с установкой подшипника. Проверьте заусенцы (убедитесь, что они хорошо подходят между внутренним кольцом подшипника и внешним кольцом подшипника, шеей вала и внутренним кольцом подшипника) При затягивании, стопорный болт должен быть разделен на 3 ~ 4 стадии от блокировки до завершения блокировки, в соответствии с методом «+ пересечение» снова и снова. Примечание Пожалуйста, не разбирайте подшипник, потому что он регулируется профессиональными работниками и сохраняет хорошую преднагрузку и смазку. Если он работает обычно после получения подшипника, пожалуйста, свяжитесь с нами. Кроме того, Рабочая температура подшипника составляет-20 ~ + 80 Цельсия, если нет, пожалуйста, свяжитесь с нами. 4. Применение: • Промышленный Роботизированный рычаг, редуктор • Точный поворотный стол, NC поворотный стол • Вращающаяся часть станков • Контрольный прибор, медицинское оборудование • Авиационное оборудование, военный Радар и т. Д.
