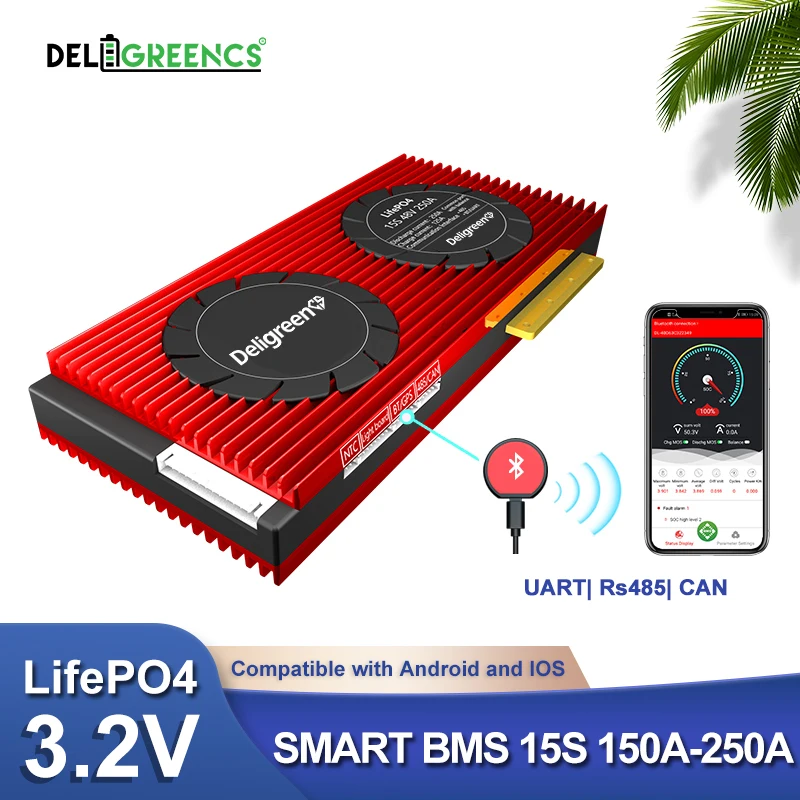

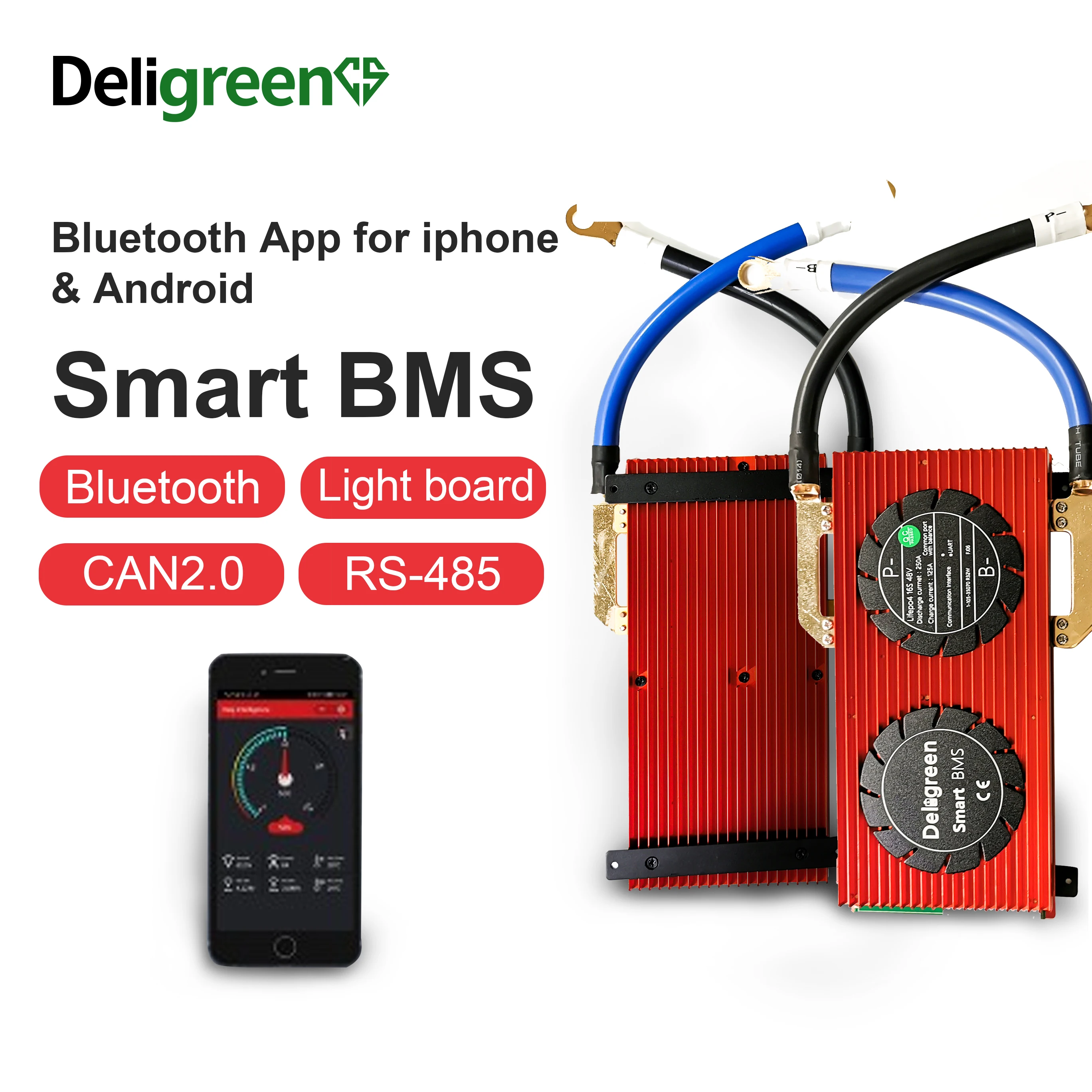

Deligreencs Smart BMS 15S 48V 150A 200A 250A lifepo4 с высоким током Bluetooth 485 к USB устройству CAN NTC

Умные BMS для 15S 48v LiFepo4 батареи с UART/485/CAN функции доступны

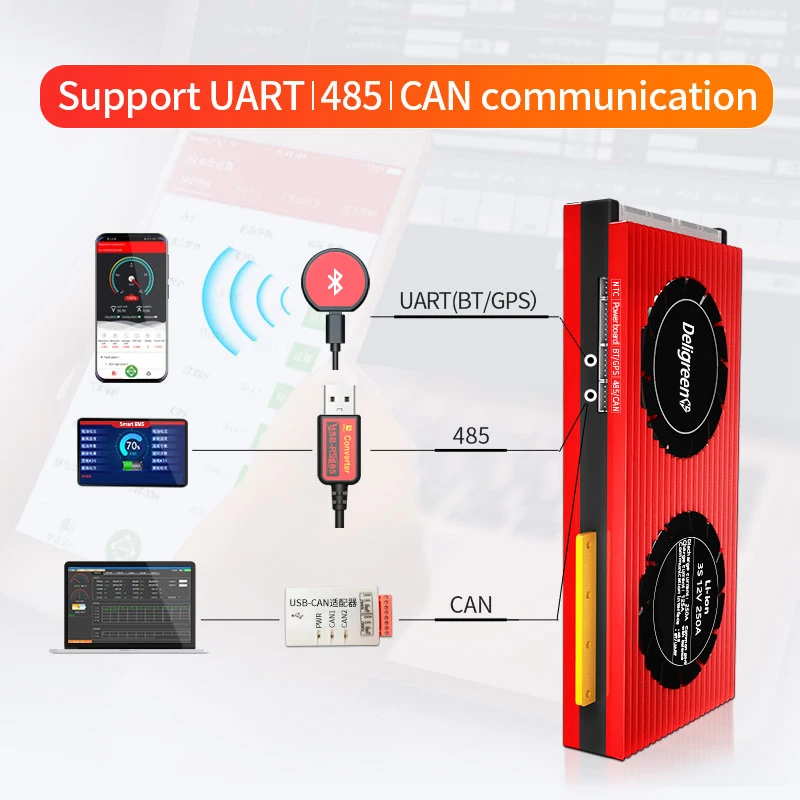

Важная особенность ◆ UART: UART является универсальным асинхронным приемником/передатчиком, он преобразует данные, которые будут передаваться между последовательной связью и параллельной коммуникацией. Как чип для преобразования параллельных входных сигналов в серийные Выходные сигналы, UART обычно интегрируется в другие коммуникационные интерфейсы. ◆ RS485: Пожалуйста, выберите модель RS485. RS-485 принимает сбалансированную передачу и дифференциальный прием, поэтому он имеет способность подавлять помехи в обычном режиме. ◆ Модуль Bluetooth: если вам нужна эта функция, пожалуйста, выберите модуль bluetooth, если вы не покупаете его, мы не отправим его вам. ◆ Вы должны купить аксессуары ниже отдельно: 1. Usb-кабель UART 2. Кабель USB к RS485 3. Модуль Bluetooth 4. Индикатор питания 5. ЖК-экран управления BMS Внимание: Клиент должен определить серии батарей, затем выбрать ту же серию BMS. Например, ваш аккумулятор 24S, вы должны выбрать 24S BMS, не можете выбрать 20 или другой. Номер серии BMS фиксирован, не регулируется после отправки BMS.



            2. Преимущество     ◆Используйте высококачественный (A-level) защитный интегральный замыкание IC, от решения Seiko из Японии. Сам IC имеет функцию балансировки мощности. Схема проста и надежна.

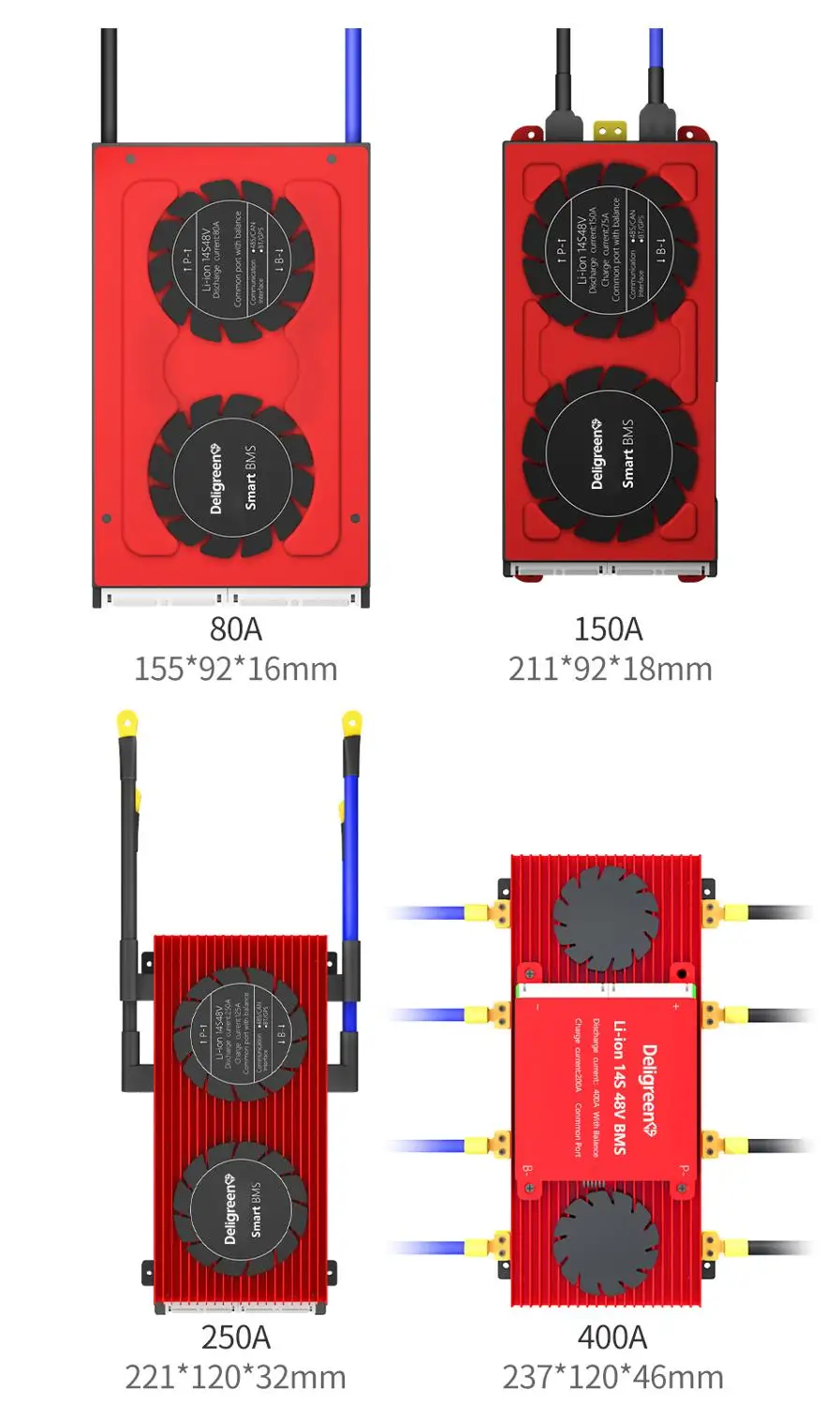

◆Сильная способность к нагрузке, постоянная разрядка тока 80A /150A /250A, использование высокого сопротивления напряжения, низкое внутреннее сопротивление мощности Mosfet. Теплоотвод значительно поможет охлаждению.

◆Типичное Обнаружение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет предотвращен из-за заряда или разрядки. Функция защиты от перегрузки по току и короткого замыкания очень надежная. Долгое время короткого замыкания нагрузки не повлияет на печатную плату и батарею. Защита от температуры во время зарядки и разрядки.   ◆Extreme низкая потребеление энергии. Потребление всего устройства составляет менее 50uA.   ◆PCB использует высокие антикоррозийные, Высокая водонепроницаемость, высокое сопротивление ОУР Формальное покрытие.             3. Параметры:   Техническое описание для 3,2 V LifePO4 BMS( 80A-250A) Содержание Спецификация Блок Примечание 80а 100А 120А 150А 200A 250А Разряд Постоянная разрядка тока 80 100 120 150 200 250 A Защита от перегрузки по току 250 ± 50 300 ± 50 400 ± 100 500 ± 10 600 ± 100 600 ± 100 A Зарядка Напряжение зарядки Серия № * 3,65 V Зарядный ток 40 50 60 75 100 125 A Общий порт Зарядный ток 50A по умолчанию A Отдельный порт Защита от перезарядки Напряжение перезарядки 3,75 ± 0,025 V Защита от перезарядки вольт задержка 1. S Разрядка напряжения 3,55 ± 0,05 V Балансировка мощности Баланс мощности вольт 3,5 V Баланс релиз вольт 3,5 V Баланс тока 35 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,2 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 2,7 ± 0,05 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Отключается под нагрузкой Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Отключается под нагрузкой Температурная защита Температурная защита Зарядка<0℃, Разрядка>70℃ ℃ Может быть настроен Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -40 ~ 80 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃     4. Общий способ подключения провода порта, как показано ниже:

◆Кабель начинается с черного тонкого провода, соединяющего B- , второй провод (тонкий красный провод) подключен к положительному полюсу первого аккумулятора, И положительный полюс каждого аккумулятора подключается в свою очередь до тех пор, пока последний красный провод не подключен к B +;

◆ После подключения провода не следует вставлять штекер непосредственно в BMS    . Измерьте напряжение между двумя соседними m  Наконечники на задней части вилки. В случае, если напряжение сополимер батареи должна быть в пределах 2,8 V и 4,2 V, железо-литиевая батарея должна быть в пределах 2,5 V и 3,65 V.

◆После правильной последовательности проводов и подтверждения напряжения вставьте разъем BMS.

◆Защитная панель B line (синяя Толстая линия) Подключается к отрицательному полюсу аккумуляторной батареи.

◆После завершения проводки Измерьте, Равны ли общее напряжение аккумуляторной батареи и общее напряжение, проходящее через BMS. Если они отличаются, проверьте снова в соответствии с вышеуказанной последовательностью проводов.

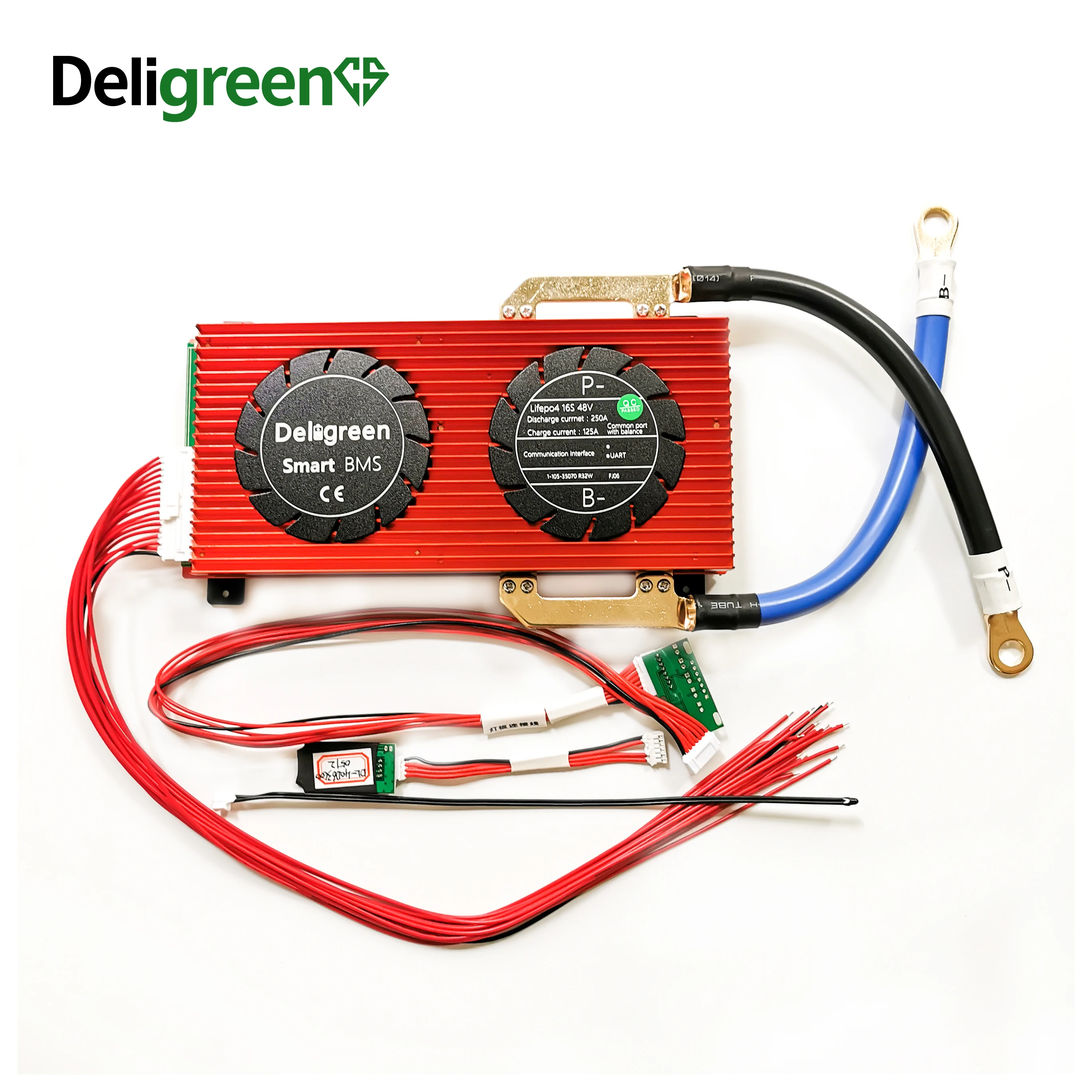

    4. BMS можно использовать для инструментов ниже:     5. Посылка показана ниже только для справки, пожалуйста, обратитесь к фактическому полученному фитилю. Кабель Бесплатный. Daly will Отправьте его клиенту с помощью BMS.   Примечание: аксессуары в соответствии с вашим заказом, это изображение только для справки. Спасибо.



Техническое описание для 3,2 V LifePO4 BMS( 80A-250A) Содержание Спецификация Блок Примечание 80а 100А 120А 150А 200A 250А Разряд Постоянная разрядка тока 80 100 120 150 200 250 A Защита от перегрузки по току 250 ± 50 300 ± 50 400 ± 100 500 ± 10 600 ± 100 600 ± 100 A Зарядка Напряжение зарядки Серия № * 3,65 V Зарядный ток 40 50 60 75 100 125 A Общий порт Зарядный ток 50A по умолчанию A Отдельный порт Защита от перезарядки Напряжение перезарядки 3,75 ± 0,025 V Защита от перезарядки вольт задержка 1. S Разрядка напряжения 3,55 ± 0,05 V Балансировка мощности Баланс мощности вольт 3,5 V Баланс релиз вольт 3,5 V Баланс тока 35 ± 5 Ма Защита от перегрузки Обнаружение разрядки вольт 2,2 ± 0,1 V Задержка обнаружения разрядки 1. S Разрядка вольт 2,7 ± 0,05 V Защита от перегрузки по току Задержка обнаружения перегрузки по току 1. MS Защита от перегрузки по току Отключается под нагрузкой Защита от короткого замыкания Защита от короткого замыкания Короткое замыкание внешней нагрузки Задержка обнаружения короткого замыкания 250 США Обнаружение короткого замыкания Отключается под нагрузкой Температурная защита Температурная защита Зарядка<0℃, Разрядка>70℃ ℃ Может быть настроен Сопротивление Резистор основной цепи ≤ 20 МОм Собственного потребления Рабочий ток 100 МкА Сонный ток (когда батарея перегружена) ≤ 20 МкА Рабочая температура Температурный диапазон -40 ~ 80 ℃ Температура хранения Температурный диапазон -40 ~ 80 ℃
