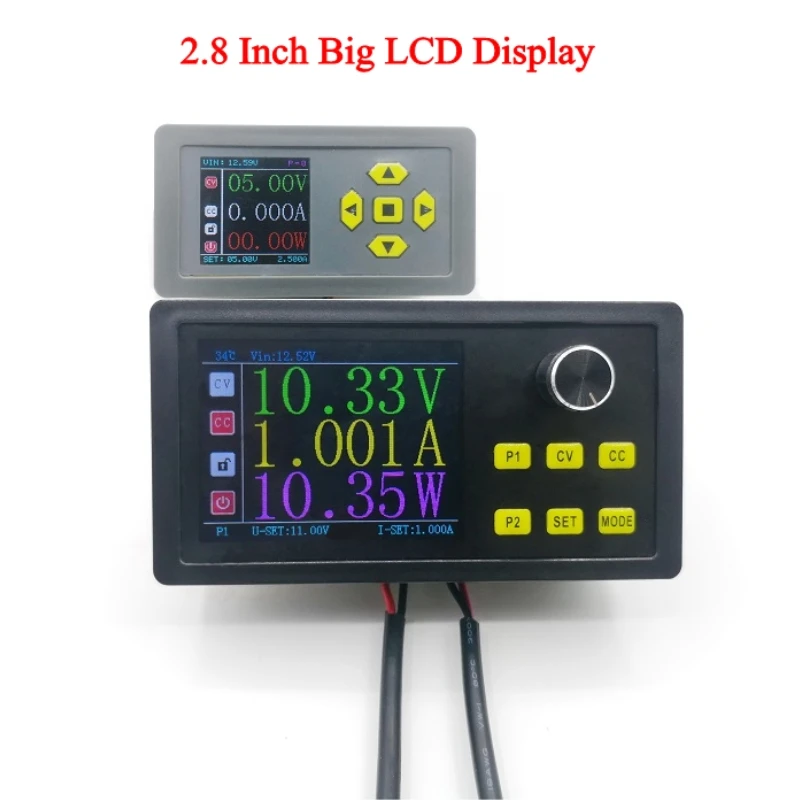

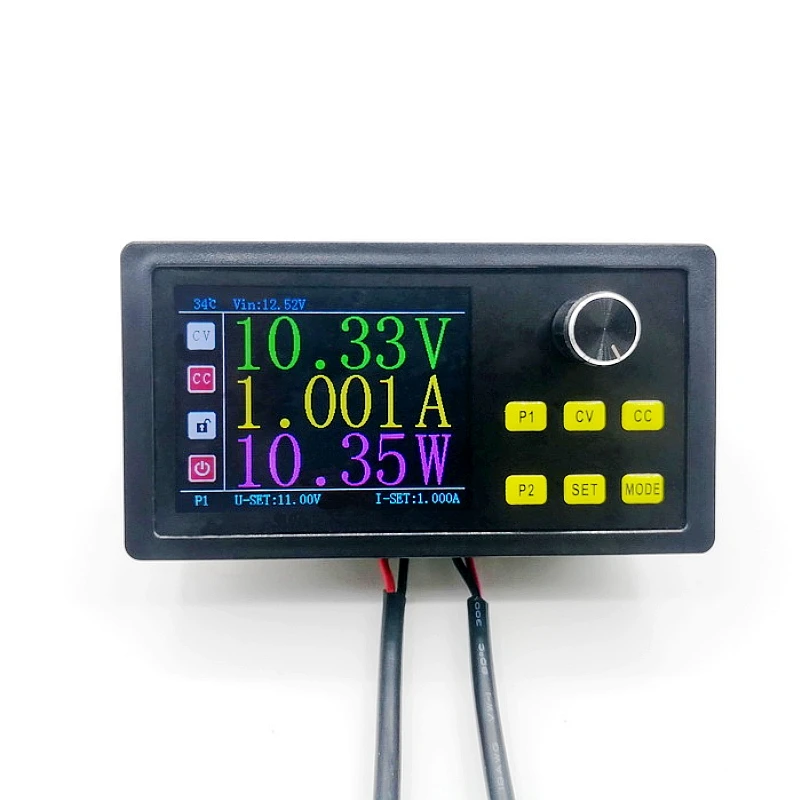

Понижающий преобразователь постоянного тока 2 8 дюймов модуль питания CC CV 60 в 5A 300

RM1307731649002455

Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

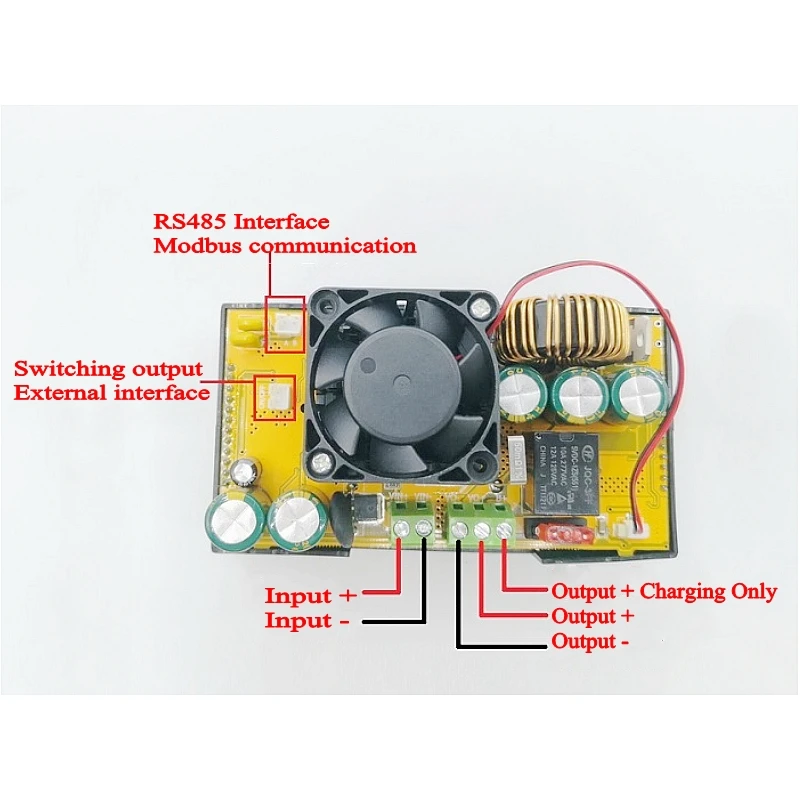

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием

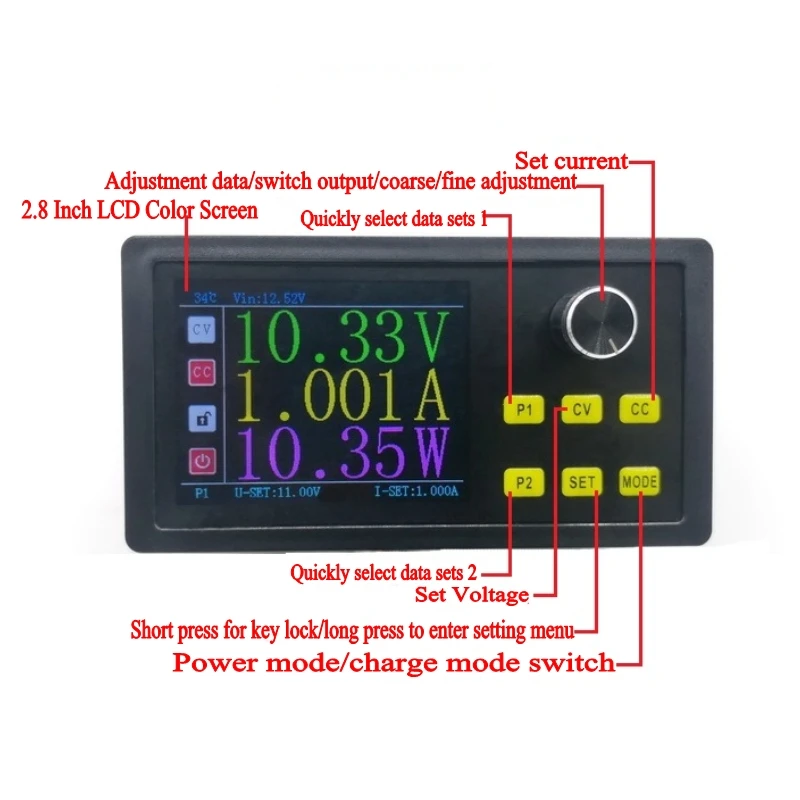

Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

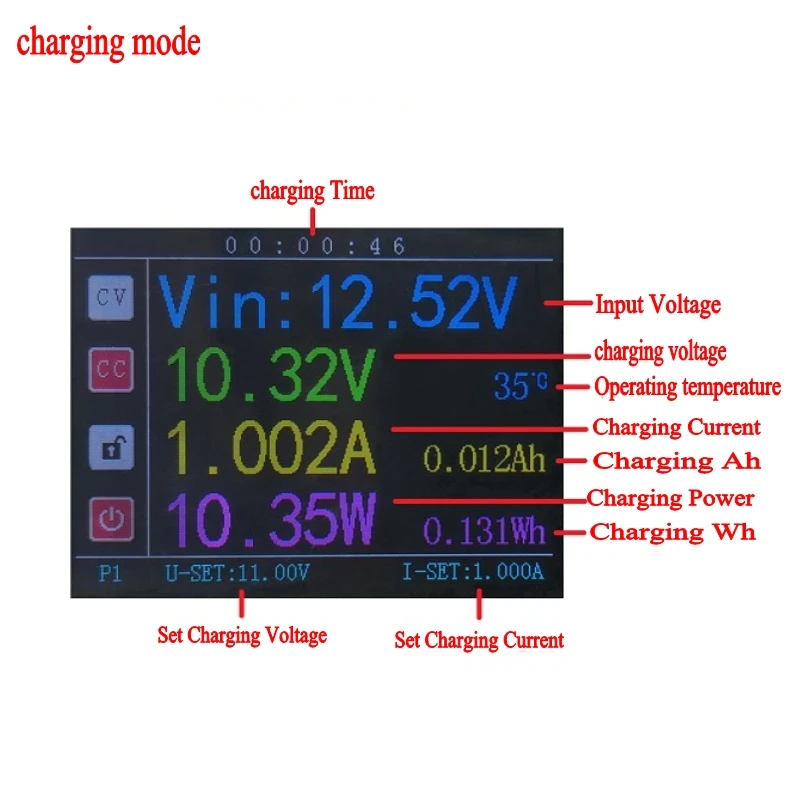

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем Длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" После регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: Выходное состояние должно быть ВЫКЛЮЧЕНО (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: Если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, ПЛК, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 в)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов Цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: да

Выход обратного потока: Да

Метод проводки: Терминал VI +-положительный вход, VO +-Положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в ВКЛ, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с ЧПУ разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, плк, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 в)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 Вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: да

Выход обратного потока: да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с чпу разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, плк, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 в)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: да

Выход обратного потока: да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка

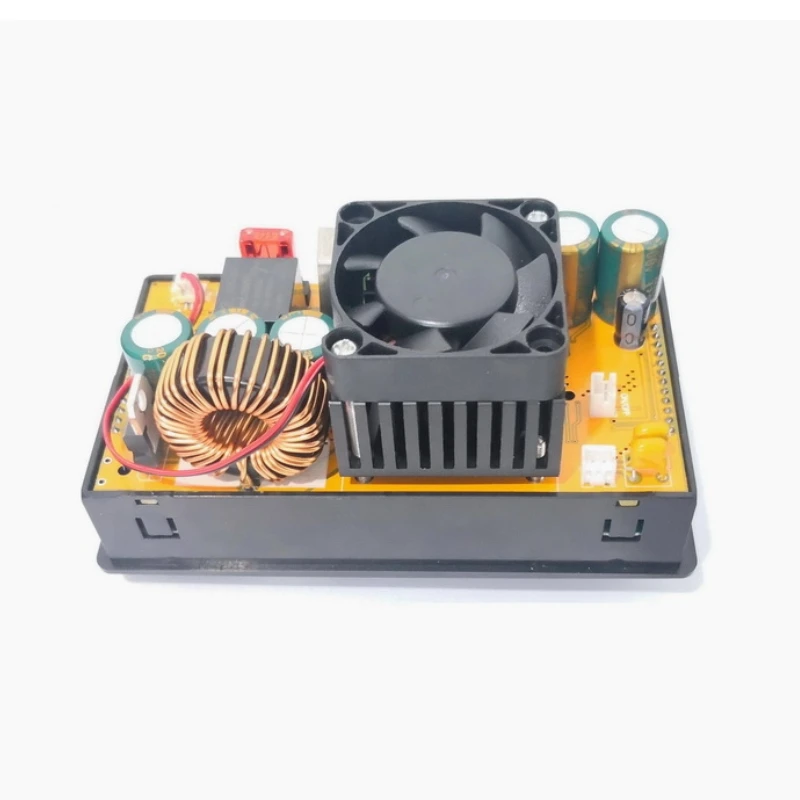

Описание версии: этот источник питания с чпу разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, плк, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 в)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: да

Выход обратного потока: да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с чпу разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, плк, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с чпу разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, плк, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 в)

Выходной ток: 0-5 а постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: да

Выход обратного потока: да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2а, либо любое устройство становится 2а, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «Звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка


Описание версии: этот источник питания с чпу разделен на две версии, версияПротокол передачи данныхФункция и версияБез MODBUSФункция. Разница в том, что источник питания версии MODBUS имеет интерфейс связи RS485. Вы можете использовать программное обеспечение хост-компьютера для установки или сбора данных. Общаться с компьютерами, плк, DCS, умными метрами и другими устройствами! Кроме того, другие функции одинаковы!


Параметры продукта:

Вход напряжение: 6V-70V

Выходное напряжение: 0-60 в постоянно регулируется (может использоваться только как модуль buck, вход должен быть больше, чем выход 1 В)

Выходной ток: 0-5 А постоянно регулируется

Выходная мощность: максимум 300 вт

Рабочая температура: -10 ~ + 75 градусов цельсия

Разрешение: напряжение 0,01 V, ток, 0.001A

Точность: напряжение 0.3% ± 3 слова, ток 0.5% ± 5 слов

Эффективность преобразования: до 95%

Защита от короткого замыкания: Да, значение постоянного тока в настоящее время устанавливается постоянным током

Входное анти-обратное соединение: Да

Выход обратного потока: Да

Метод проводки: терминал VI +-положительный вход, VO +-положительный выход, B +-выделенный зарядный интерфейс

Размер модуля: длина 120 мм ширина 64 мм высота 72 мм

Размер отверстия: длина 117 мм ширина 60 мм

Вес: 223 г


Установка инструкции по уходу за изделием
Настройка выходного сигнала: на главном интерфейсе нажмите кнопку «Code Switch», чтобы включить или выключить выходное напряжение. При выключении напряжение, ток и мощность показывают 0.
Настройка блокировки ключа: в главном интерфейсе, непосредственно нажмите кнопку «SET», чтобы включить или выключить функцию блокировки ключа. При блокировке все остальные ключи недействительны.

Переключение режима зарядки: режим вывода должен быть выключен (короткое нажатие переключателя кодирования, чтобы переключить выход), нажмите кнопку «режим», чтобы войти в режим зарядки, выходной положительный электрод должен быть подключен к терминалу «B +», с функцией анти-обратного потока, полным автоматическим выключением, Защита от перезарядки аккумулятора. Нажмите «MODE» снова, чтобы переключиться назад.

Настройка выходного напряжения: короткое нажатие кнопки «CV», нижний U-SET шрифт отображается красным цветом, поверните переключатель кодирования для регулировки значения выходного напряжения тока, короткое нажатие переключателя кодирования для переключения между грубой и тонкой регулировкой, а затем длительное нажатие кнопки «CV» после регулировки, сохранения и выхода. (Вы также можете войти в меню SET, чтобы задать текущее напряжение)

Настройка выходного тока: короткое нажатие кнопки «CC», нижний I-SET шрифт отображается красным цветом, поверните переключатель кода, чтобы отрегулировать текущее значение выходного тока, короткое нажатие на переключатель кода для переключения между грубой и тонкой регулировкой, а затем нажмите кнопку "CC" после регулировки, Сохранить и выйти. (Вы также можете войти в меню SET для настройки тока) (обратите внимание, что индикатор состояния CC будет преобразован в Белый текст на красном фоне при постоянном токе! Только когда фактический выходной ток нагрузки больше установленного тока, он будет находиться в режиме постоянного тока, в противном случае он будет работать в состоянии постоянного напряжения. Либо ток регулируется до 2А, либо любое устройство становится 2А, надеюсь узнать.)

Настройка набора быстрых данных: выходное состояние должно быть выключено (короткое нажатие переключателя кодирования для переключения вывода), длительное нажатие клавиши set для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-ARRAY», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. (10 различных групп данных могут быть установлены, каждая группа может устанавливать различные значения, вы можете непосредственно нажать кнопку «P1» или «P2», чтобы быстро вызвать группу P1, P2 CNC, другие группы необходимо вызвать в меню настройки)
Настройка выходного переключателя питания: выход должен быть выключен (короткое нажатие переключателя кодирования для переключения выхода), длительное нажатие клавиши SET для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «P-UP», Поверните переключатель кода, чтобы отрегулировать текущее значение. (Когда установлен в выключенном режиме, выходной ток набора данных выключен при включении питания, когда установлен в вкл, выходной ток набора данных включен при включении питания)

Настройка перенапряжения: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, и найдите пункт «S-OVP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда входное напряжение превышает заданное значение, выход будет автоматически отключен)

Настройка избыточной мощности: выход должен быть выключен (короткое нажатие переключателя кода для переключения выхода), длительное нажатие клавиши SET для ввода интерфейса меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «S-OPP», Поверните переключатель кодирования, чтобы отрегулировать текущее значение. Короткое нажатие на переключатель кодирования для переключения между грубой регулировкой и тонкой регулировкой. После настройки нажмите кнопку «SET», чтобы выйти из последнего элемента. (Когда выходная мощность превышает установленное значение, выход будет автоматически отключен)

Настройка зуммера: должна быть в выходном выключенном состоянии (короткое нажатие переключателя кода для переключения выхода), нажмите кнопку набора для входа в меню настройки, нажмите кнопку «установить», чтобы выбрать элементы настройки в свою очередь, найдите элемент «звуковой сигнал», поверните переключатель кода, настроив текущее значение. Включение означает включение зуммера. В это время каждый звуковой сигнал будет звучать «звуковой сигнал»; Выключение означает выключение зуммера.

Настройка адреса связи: выход должен быть выключен (короткое нажатие переключателя кода, чтобы переключить выход), нажмите кнопку SET, чтобы войти в меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в свою очередь, найдите пункт «SLAVE ID», Поверните переключатель кодирования регулирует текущее значение и может быть установлен в диапазоне 001-254. Эта настройка требует, чтобы версия Modbus была эффективной.

Настройка скорости передачи данных: выход должен быть выключен (короткое нажатие переключателя кода для переключения вывода), длительное нажатие клавиши набора для входа в интерфейс меню настройки, нажмите кнопку «SET», чтобы выбрать элементы настройки в последовательности, и найдите пункт «SLAVE ID», Поверните переключатель кодирования, чтобы отрегулировать текущее значение, и может быть установлен диапазон 4800-115200. Эта настройка требует, чтобы версия Modbus была эффективной

Примечание: если вам нужна версия Modbus, вам нужен модуль USB к RS485, он не входит в эту посылка
