PWN регулятор солнечного заряда

1. Безопасность

При проектировании продукции мы полностью учитываем безопасность людей и собственности. Однако неправильное соединение может привести к поломке системы или даже к аварийной ситуации. Для вашей безопасности и преимуществ, следующие правила должны быть выполнены во время операции.
. Установка этого продукта должна быть обработана руководством профессионалов в этой области.
. Предотвращает попадание воды, влажности и насекомых во избежание короткого замыкания.
. Держите детей и недеятельных людей вдали от контроллера
. Держите контроллер вдали от электрического нагревателя, нагревательной машины и других высокотемпературных электрических приборов; Избегайте прямого контакта контроллера с изоляцией.
. Перед подключением проверьте номинальное напряжение солнечной панели, батареи и нагрузки. 12V с номинальным напряжением 12V, 24V с номинальным напряжением 24V, 48V с номинальным напряжением 48V.
. Убедитесь в правильности соединений между положительными и отрицательными полюсами солнечных панелей, батарей и нагрузок.
. Диаметр соединительного кабеля должен соответствовать требованиям тока. Не используйте кабель с тонким диаметром, тоньше. Чем больше сопротивление, тем выше температура и выходная мощность.
. Общий номинальный ток панели солнечных батарей и нагрузок должен быть меньше номинального тока контроллера.
. Компоненты системы должны быть правильно и прочно подключены. Предотвращает окисление клемм и плесень, чтобы избежать проблем с подключением.

2. Особенности

PWM контроллер солнечного заряда PWM10-60: по сравнению с обычным контроллером солнечного заряда, этот контроллер MPPT может повысить эффективность на 10%-30%.
. Этот контроллер может заряжать и разряжать одновременно.
. Этот PWM контроллер имеет идеальную функцию SOC, контроль заряда тока и питание к нагрузкам.
Функция:
. Всегда держите батарею на заполненном состоянии напряжения.
. Предотвращает чрезмерную зарядку аккумулятора.
. Предотвращает чрезмерную разрядку аккумулятора.
. Предотвращает батарею от обратной зарядки до солнечных панелей в ночное время.
. Защита от обратной полярности для аккумулятора
. Защита от обратной полярности для солнечных панелей
. Когда напряжение батареи низкое, контроллер автоматически отключит нагрузку от системы. Если напряжение батареи вернется к норме и нагрузка перезагрузится.
. Предохранение от грома
. В соответствии с классом напряжения батареи Контроллер может автоматически устанавливать напряжение от заряда, напряжение от нагрузки, Напряжение восстановления нагрузки. (Параметр по умолчанию менее 25Градусами ЦельсияСостояние, заблокированное с помощью процедуры CPU, не может отрегулировать.)

. Контроллер автоматически компенсирует температуру зарядного напряжения в зависимости от изменения температуры окружающей среды.

Предупреждение:
Перед подключением к солнечной панели, Пожалуйста, подключите контроллер к батарее; Не используйте солнечную панель питания непосредственно к нагрузкам.
Примечания:
Не используйте лампу для зарядки солнечной панели (лампа слишком слаба для зарядки)
Источник питания постоянного тока для замены солнечной панели вызовет проблемы с контроллером.

Выберите подходящий провод, диаметр которого не должен быть слишком мал, пожалуйста, обратитесь к параметру.

3. Укажите светильник и кнопку

. Когда красный светодиодный (зарядка) включен, аккумулятор заряжается сильно; Когда красный светодиодный мигает, аккумулятор MPPT заряжается в постоянном напряжении; Когда красный светодиодный индикатор выключен
. Когда зеленый светодиодный (нагрузка) включен, нагрузки работают; Когда зеленый светодиодный (нагрузка) выключен, нагрузки перестают работать.
. Три светодиода, меняющие цвет (аккумулятор), когда светильник красный, это указывает на низкое напряжение, зеленый-на полную зарядку аккумулятора, оранжевый-на нормальное состояние.

Изменяющийся Цвет светодиодный индикатор рабочего напряжения указывает область:
Цвет меняющийся светодиодный: 12V , 24V
Красный светодиодный: 10,5 V-11V 21V-22В
Оранжевый Светодиодный: 10,5 ~ 11V-13,7 V , 21 ~ 22V-27,4 V
Зеленый светодиодный: ≥ 13,7 в, ≥ 27,4 В

4. Параметры

Номинальная Vo1tae: 12V / 24V
Максимальный ток нагрузки: 10A , 15A , 20A , 30A ,40A , 5OA , 60A
Диапазон входного напряжения: 12 В ~ 20 В/24
Длина ≤ 1 м: падение цикла зарядки: <250мВ, <250мВ, <250мВ, <250мВ, <250мВ, <250мВ, <250мВ,
Длина ≤ 1 м: падение цикла разряда: <50мв, <50мв, <50мв, <50мв, <50мв, <50мв, <50мв, <50мв,
Полная зарядка: 1,37 В ~ 14,4 В/27,4 В~28,8 в/54,8 в~57,6 в (данные без нагрузки)
Низкого напряжения: 10,5 V~LlV/21V~24V
Компенсация температуры: -3 мВ/Градусами Цельсия/Сотовый телефон
Без потери нагрузки: ≤ 10 мВ ≤ 10 мВ ≤ 20 мВ ≤ 20 мВ ≤ 30 мВ ≤ 40 МВ ≤ 45 мВ
Эффективность: 95%~97% , 95%~97% , 95%~97% , 95%~97% , 95%~97% , 95%~97% , 95%~97%
Максимальная площадь провода: 2,5 мм2, 2,5 мм2, 4 мм2, 6 мм2, 8 мм2, 10 мм2, 12 мм2
Температура окружающей среды: -25Градусами Цельсия-55Градусами Цельсия

5. Проблемы раствор

Явление: зеленый светодиодный индикатор выключен, светодиодный индикатор батареи красный.
Причина: низкое напряжение батареи

Разрешение:

О: отключите питание, отсоедините нагрузку; Повторно Подключите нагрузку после того, как зарядка станет нормальной.

B: проблема заряда батареи: Увеличьте мощность солнечной панели или измените батарею.

Феномен: светодиодный индикатор батареи оранжевый и светодиодный индикатор нагрузки зеленый, нагрузки не могут работать.
Причина: чрезмерная нагрузка или короткое замыкание вызывают отключение внутреннего предохранителя контроллера

Решение: через 10-20 минут после устранения неисправности предохранитель автоматически вернется к работе.

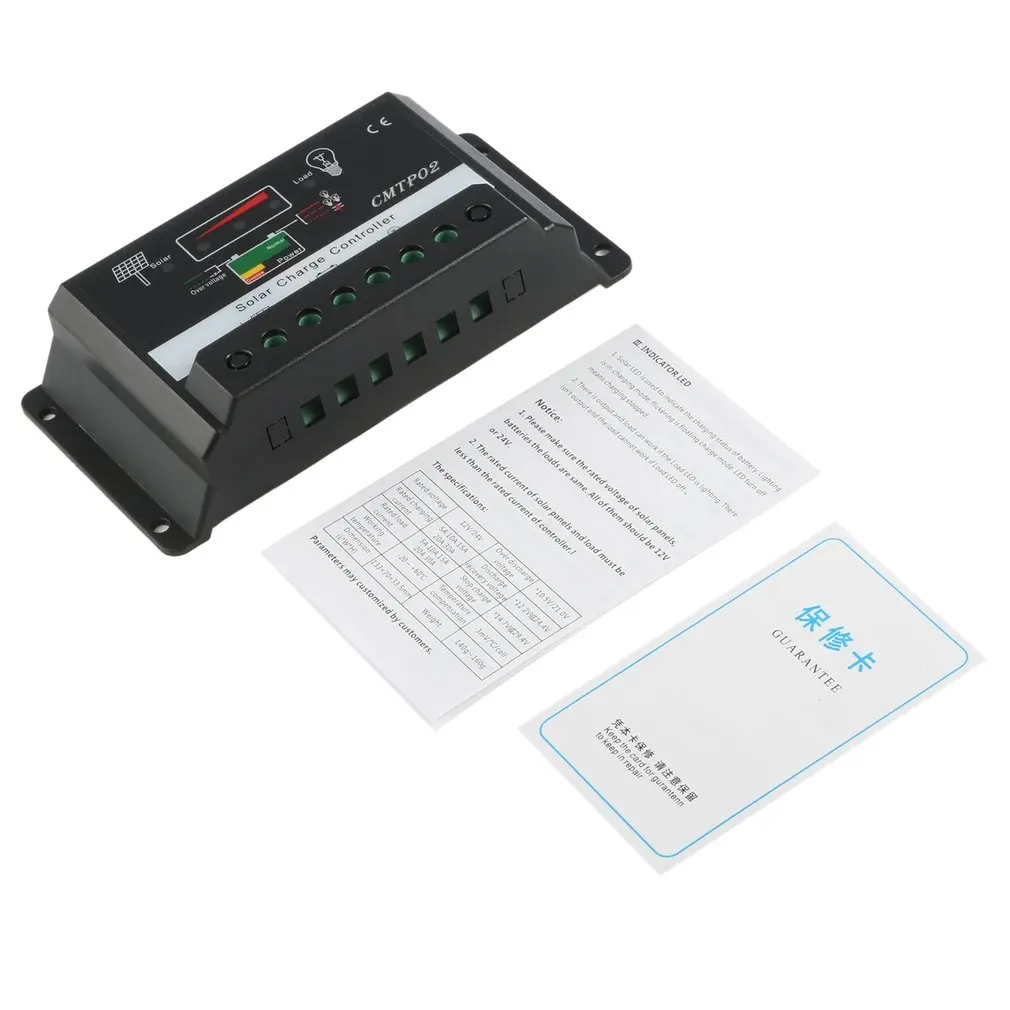

Посылка Содержание:
1 * ШИМ контроллер солнечного заряда
1 * Руководство пользователя
