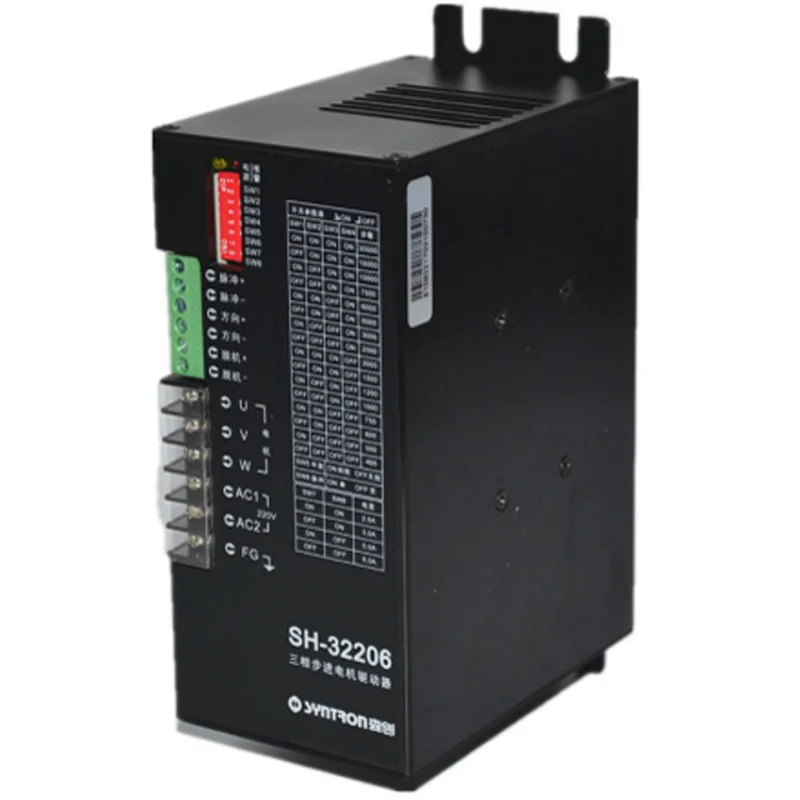

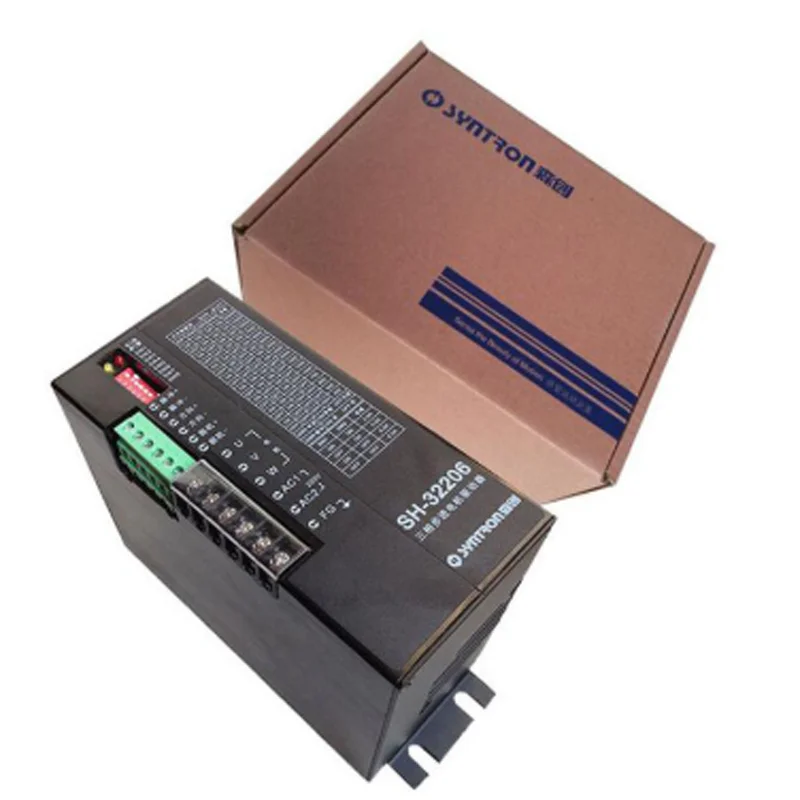

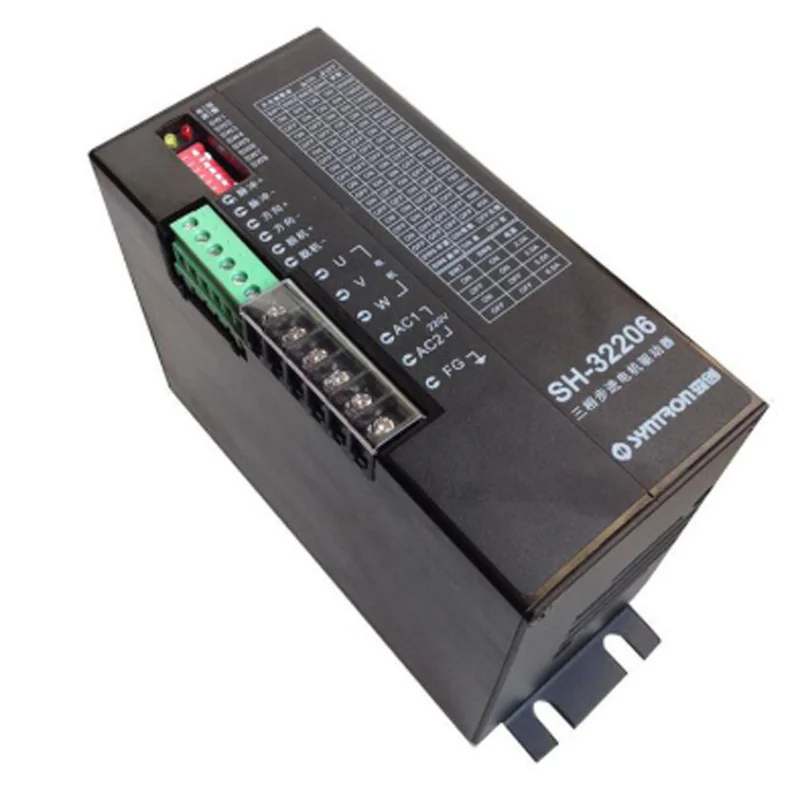

SH 32206 220V трехфазный Гибридный Драйвер шагового двигателя 6A ток для 30N'M

SH 32206 220V трехфазный Гибридный Драйвер шагового двигателя 6A ток для 30N'M

Технические характеристики:

1,80 ~ 220 В Источник питания переменного тока, адаптируется к худшей среде сетки 2. Биполярный постоянный фазовый привод деления потока 3. 16 режимов работы в подразделениях 4. Фотоэлектрическая изоляция входного сигнала 5. Защита от перенапряжения и перегрузки по току 6. Автономная функция удержания 7. Одиночный/двойной импульсный режим опционально 8. Автоматический полупоток 9. Максимальный выходной ток привода 6А/фаза

Электрические характеристики (при температуре окружающей среды Tj = 25 °C)

Источник питания: однофазный 80В ~ 220В переменного тока, 50Гц, мощность 0.8ква выходной ток: значение RMS 6А/фаза (макс.) (ток может быть установлен переключателем циферблата панели) Режим привода: режим возбуждения постоянного фазового потока ШИМ: 400 шагов/поворот, 500 шагов/поворот, 600 шагов/поворот, 750 шагов/поворот, 1000 шагов/поворот 1200 шагов/поворот, 1500 шагов/поворот, 2000 шагов/поворот, 2500 шагов/поворот, 3000 шагов/передача 5000 шагов/поворот, 6000 шагов/поворот, 7500 шагов/поворот, 10000 шагов/поворот, 15000 шагов/поворот 30000 шагов/Сопротивление изоляции: >100MΩ при нормальной температуре и давлении изоляция прочность: 1КВ при нормальной температуре и давлении, 1 мин

Использование окружающей среды и параметров

Метод охлаждения: принудительное воздушное охлаждение использование среда: повод: старайтесь избегать пыли, масляного тумана и коррозионных газов температура: -5 ° C ~ + 40 ° C Влажность: <80% RH, без конденсации, без вибрации глазури: 5,9 м/s2Max температура окружающей среды: -40 ° C ~ + 55 ° C Влажность: <93% RH, Без конденсации, без глазури Размеры: 187 × 116 × 81 мм Вес: 1,2 кг

Схема и размеры проводки

Меры предосторожности:

Из-за резких изменений температуры среды хранения и транспортировки, вероятно, произойдет конденсация или глазурь. В это время драйвер должен быть установлен более 12 часов, и температура привода должна быть такой же, как температура окружающей среды, прежде чем она может быть заряжена. При хранении в неподходящей среде в течение длительного времени, качество продукта должно быть повторно проверено перед операцией. Чтобы лучше использовать драйвер, пользователь должен следовать принципу разделения линии электропередачи (линия фазы двигателя, линия электропередачи) от слабой сигнальной линии при проводке системы, чтобы избежать помех управляющего сигнала. В чехол, в котором невозможно установить раздельный маршрут или иметь сильный источник помех (инвертор, Соленоидный клапан и т. д.), наиболее используются экранированные кабели для передачи сигналов управления. Использование сигналов более высокого уровня также имеет определенное значение для сопротивления помех. Качество источника питания напрямую влияет на производительность и энергопотребление драйвера. Размер пульсации источника питания влияет на точность разделения. Способность системы влиять на анти-помехи системы, поэтому для более требовательных приложений пользователи должны обратить внимание на улучшение качества источника питания. Выходной ток драйвера-это пиковое значение выходного тока каждой фазы драйвера. Правильное считывание невозможно получить с помощью струнного амперметра. При установке привода убедитесь, что оборудование хорошо проветривается, и проверьте, работает ли охлаждающий вентилятор нормально. Когда в шкафу несколько дисков, убедитесь, что расстояние между ними не менее 5 см.
