Логический зонд высокочастотный отклик DTL TTL CMOS импульсный логический тестер

#{TITLE}

Удобный, быстрый и легкий
Для DTL, TTL и CMOS
Высокая частота отклика
Мгновенная индикация
Функция импульсной памяти
Как использовать:
1. Подключите красный зажим к + клемме и черный зажим к клемме источника питания тестируемого цепи. Напряжение питания не должно превышать 18 В постоянного тока
2. Для TTL и DTL Установите верхний переключатель на боковой отметке "TIL"
Для CMOS Установите верхний переключатель на боковой отметке «CMOS», свяжитесь с контактом зонда до точки, которая будет протестирована. Светодиоды будут указывать логическое Состояние:
А. Все светодиоды с высоким сопротивлением

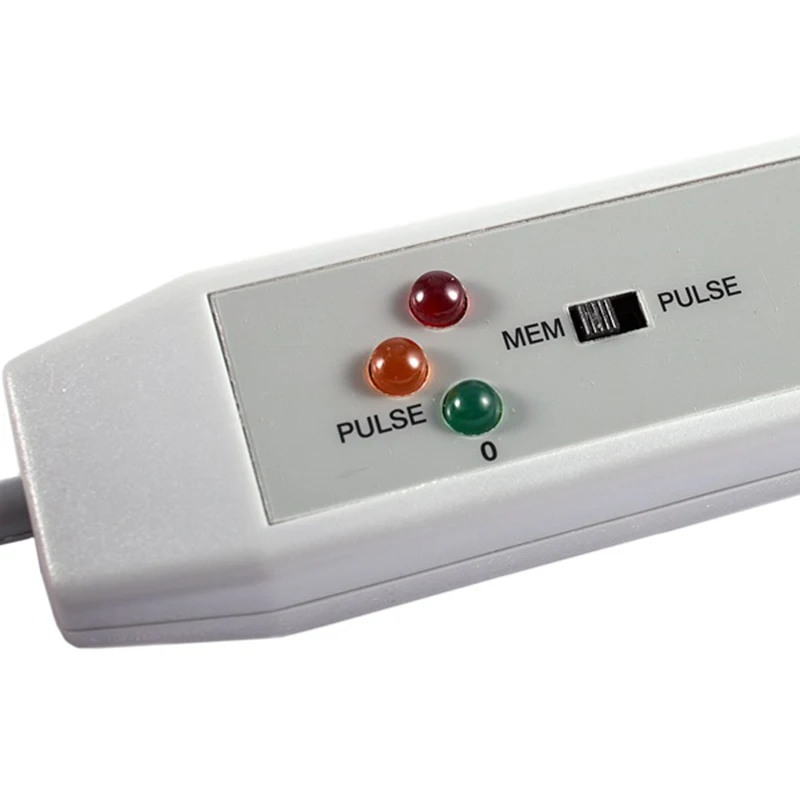

B. Красный светодиодный высокий уровень (1)
C. Зеленый светодиодный индикатор ON - low State (0)
D. Оранжевый Светодиодный импульсный
3. Для обнаружения и хранения импульсного или уровневого перехода Сначала установите Нижний Переключатель на боковой отметке «импульсный». Свяжитесь с контактом зонда для проверки poin. Светодиоды будут указывать базовое состояние. Затем установите Нижний Переключатель в сторону с отметкой «MEM», Оранжевый Светодиодный светильник при обнаружении любого импульсного или уровневого перехода. Направление импульса, по сравнению с исходным основным, состоянием, определением cabe. После использования, сброс логического зонда, установив Нижний Переключатель назад в сторону, отмеченный «Пульс»
Цвет: белый
Материал: пластик
Размер: 14x3 см
Посылка:

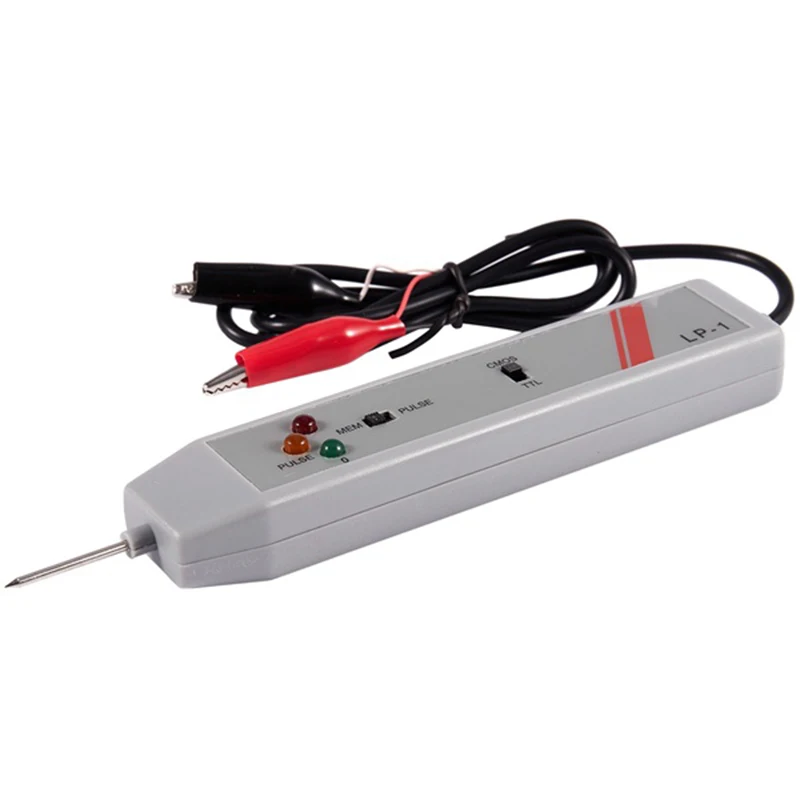

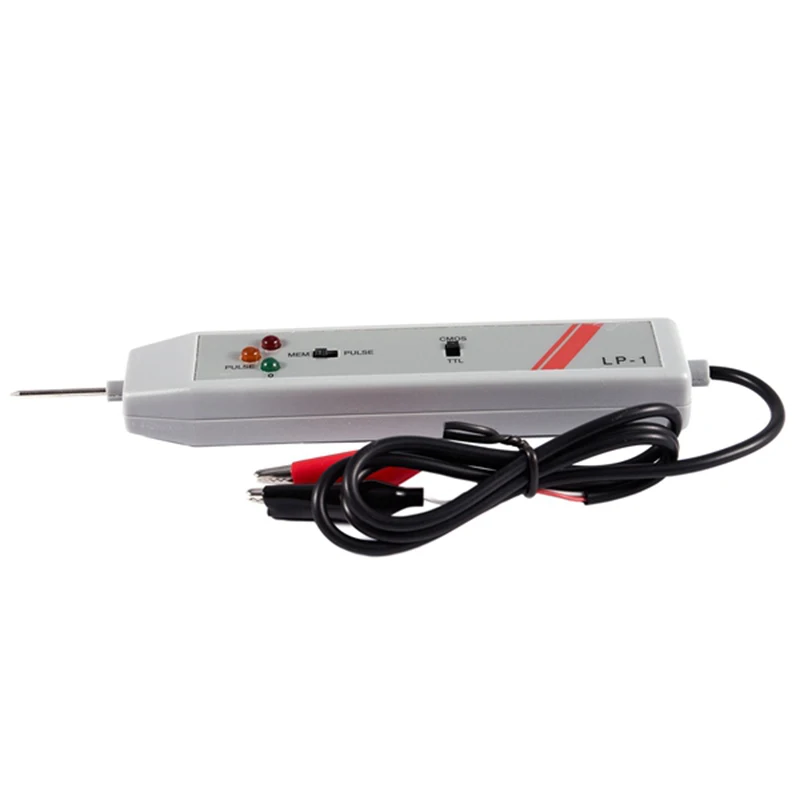

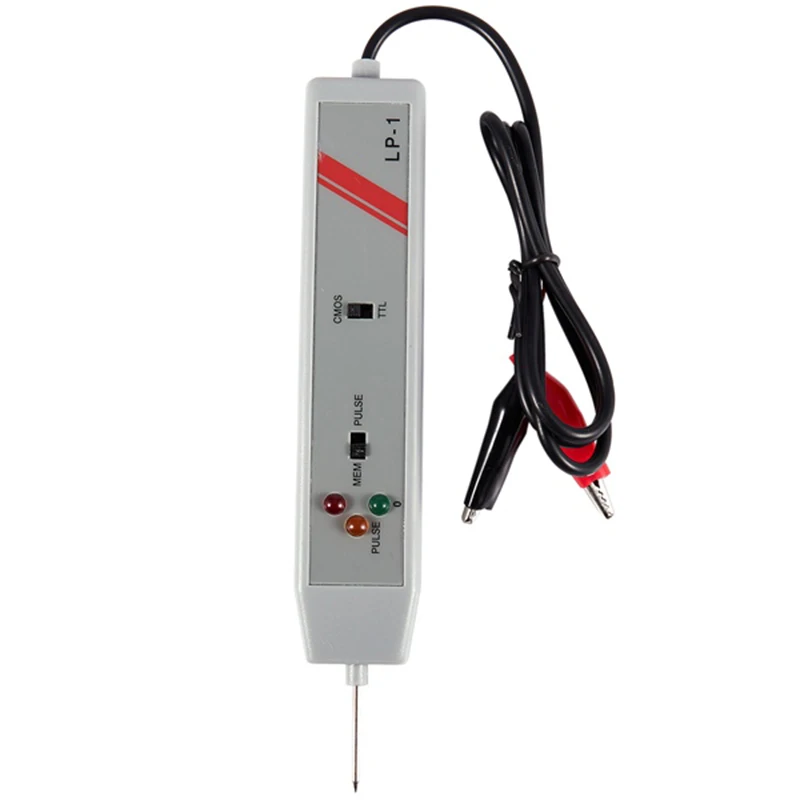

1 х логический зонд
Только вышеуказанная посылка, другие товары не включены.
