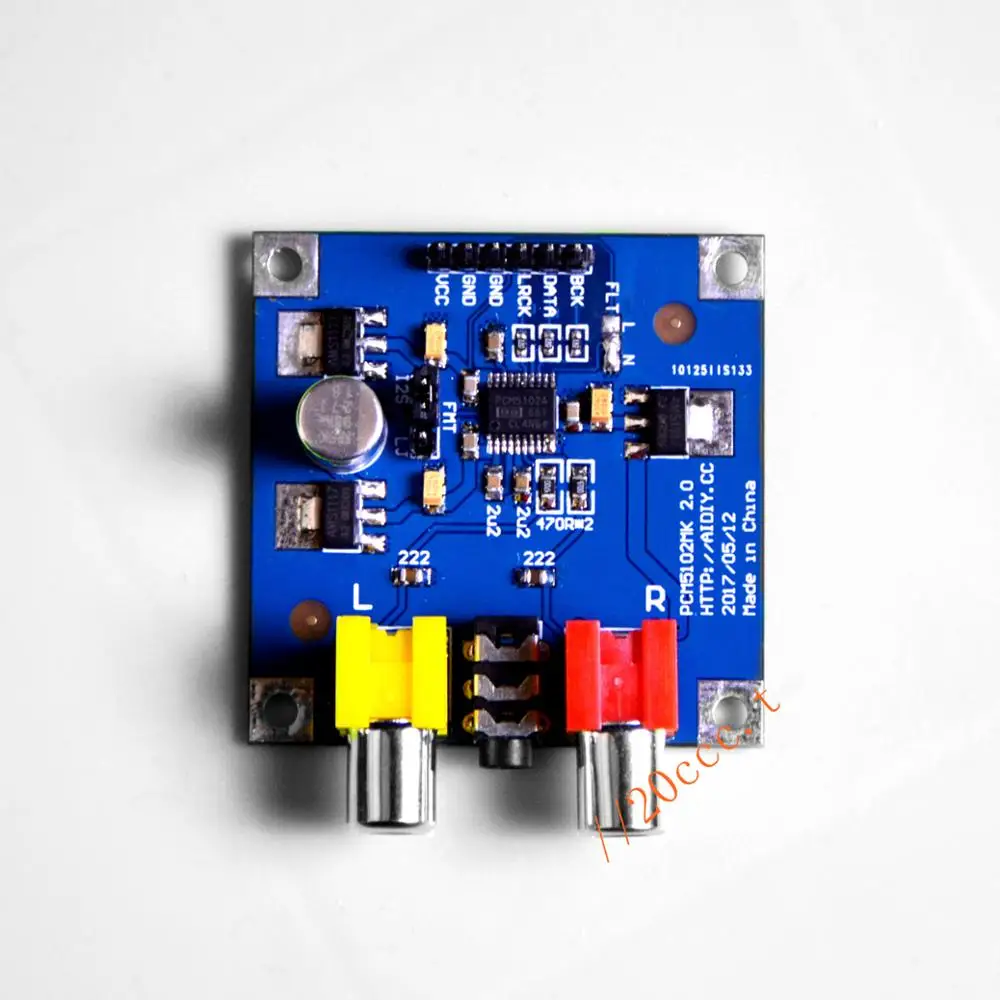

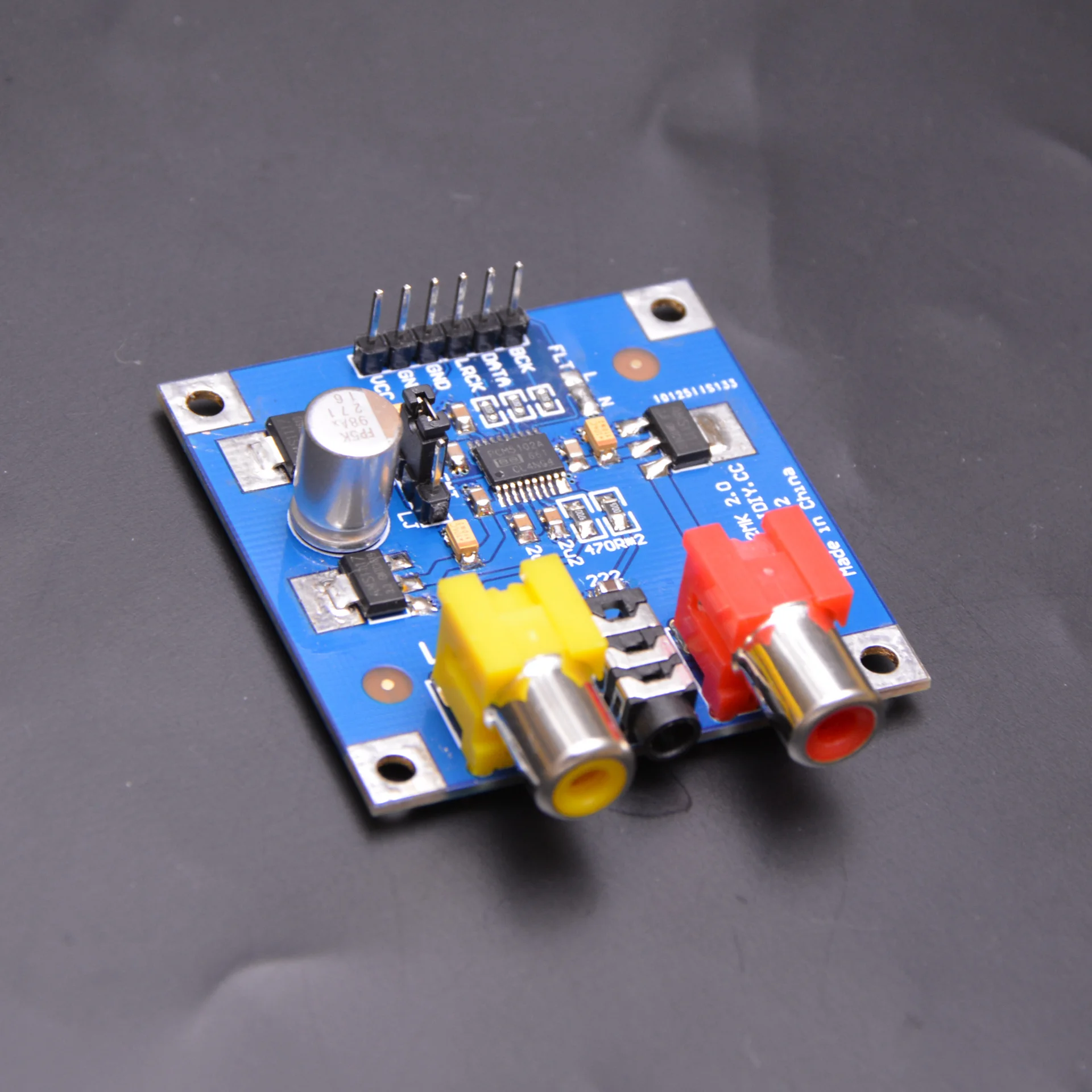

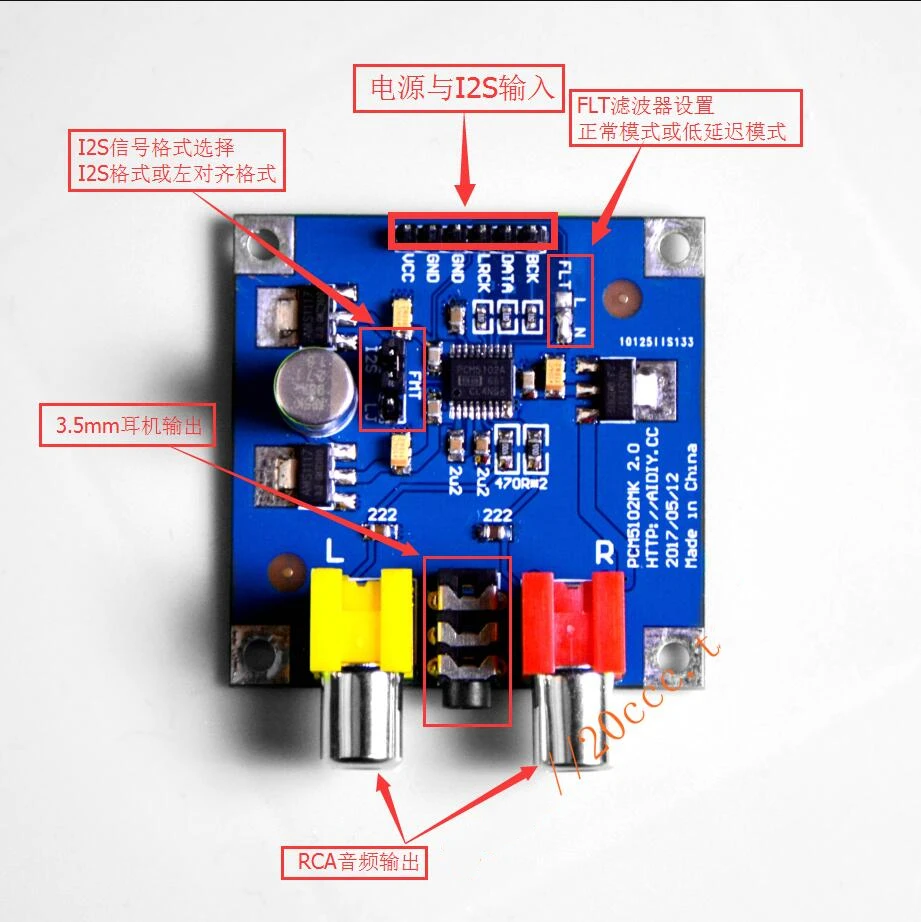

PCM5102 DAC декодер модуль! Размер печатной платы: 4.8x4.8cm Напряжение питания: 5 В-10 В постоянного тока! Например: VCC подключается к 5-10V GND подключается к GND. Обратите внимание, что источник питания не должен быть подключен обратно, обратное соединение повредит плату, а напряжение более 10 в также повредит плату! В дополнение к использованию VCC GND, подключенного к источнику питания, остальные GND LRCK DATA BCK подключены к входному сигналу I2S (эта плата не должна быть подключена к микросхему MCLK, внутреннее преобразование PLL для генерации MCLK clock, что намного лучше, чем использование асинхронных часов. Внутреннее преобразование PLL используется только для создания внутренних MCLK часов, скорость дискретизации звука не может быть увеличена)! Поддержка формата I2S/левого (левого) сигнала прямого ввода (необходимо переключать вручную)! Поддерживаются два режима фильтра: обычный режим или режим низкой задержки (установлен в порту FLT платы)! Новый выходной интерфейс наушников может быть непосредственно подключен к 3,5 мм интерфейсным наушникам! Поддержка до 32 бит данных 384K частота дискретизации! Детальный интерфейс был отмечен на плате! Коэффициент "сигнал/шум" 112db, искажения-93db, прямой выход 2,1 V RMS аудио напряжения, высокая частота без сбоев, низкая частота полная, хорошая для дайвинга. Супер ES9023! Чип PCM5102 принят британской Treasure и Lezhibang Linglong серии по цене $299, и его производительность близка к PCM1794. Демонстрационная схема на батарейках: (старая версия, новая версия также применима!)
