Описание продукта:

Плоскостная Дифракционная решетка 25*25*6 мм, Выгравированная линия 1200, сияющая длина волны 500 нм прецизионный оптический элемент для продажи:

Спецификация:

Высокое качество поверхности:20-10

Длина волны:600nm

Дифракционные решеткиМожет отделять полихроматический свет (белый свет) на различные компоненты (через дифракционные эффекты).Различные решетки изготавливаются несколькими копиями высокоточных решеток.

Высококачественные решетки для инструментов могут практически соответствовать всем дифракционным требованиям, особенно когда требования к эффективности относительно высоки.Решетку можно выбрать в соответствии с размером, шагом паза и длиной волны пламени.Фактическое разрешение пропорционально количеству канавок на миллиметр основной решетки, а угол пламени и шаг решетки определяет максимальную эффективность специальной длины волны и спектральной области.

Дифракционная решёткаЛинейка может быть использована в различных монохроматических световых исследованиях, обучении и промышленных случаях. Почти все коммерческие спектрофотометры (ультрафиолетовое излучение, видимый свет, инфракрасный свет, флуоресценция, лампочка раманов, атомное поглощение и т. Д.) используют дифракционные решетки. Выберите конкретную длину волны или Просканируйте всю область длины волны.Для обычной решетчатой линейки решетка обычно копируется с максимальной эффективностью.При копировании голографических решеток, рассеянный свет должен быть настроен на минимум, и требуется мастер-шкала с высоким разрешением.

Примечание: Порог повреждения решетки линейки и голографической решетки линейки составляет 350 МДж/см2 под импульсным лазером и 40 Вт/см2 под непрерывным лазерным режимом.

Как сделать управляемую дифракционную решетку

Выгравированная Дифракционная решетка представляет собой ряд плотных параллельных линий с равным расстоянием и шириной линии, вырезанных на оптической подложке, покрытой алюминиевой пленкой, обычно именуемой «Мастер-линейкой».Высокоточный интерферометрический привод используется для управления алмазным ножом, чтобы забивать в соответствии с заданным шагом и углом, образуя зубчатую флейту (Обычно называемый угол пламени).

При копировании, сначала вакуум Положите Тонкий слой пленки на материнскую плату, затем установите слой алюминиевой пленки на разделительный слой, а затем установите слой эпоксидного слоя на верхний слой, скопируйте поверхность паза, а затем Отделите материнскую решетку, конечное изготовление.

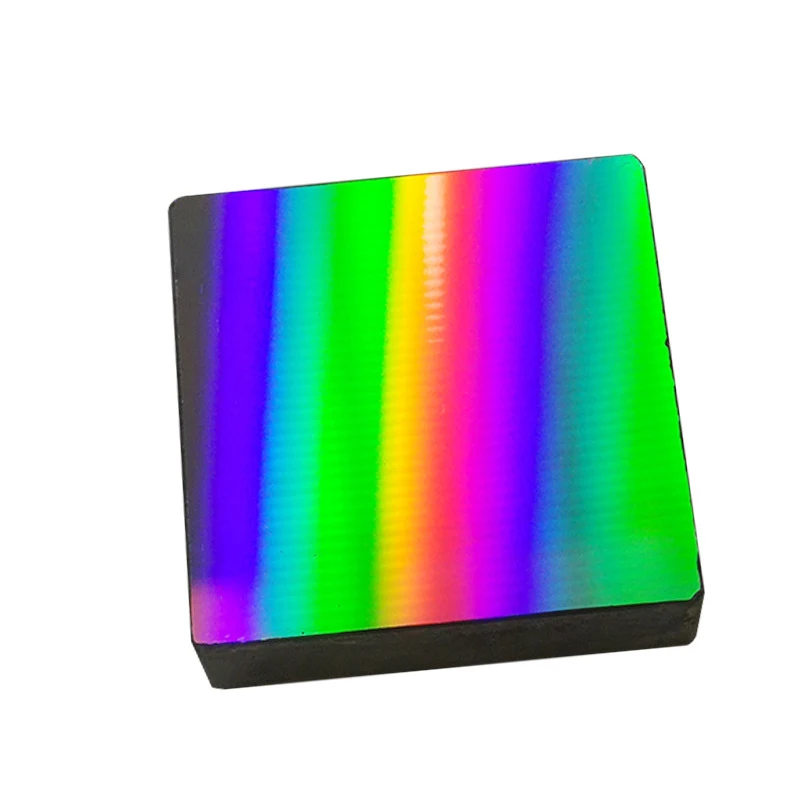

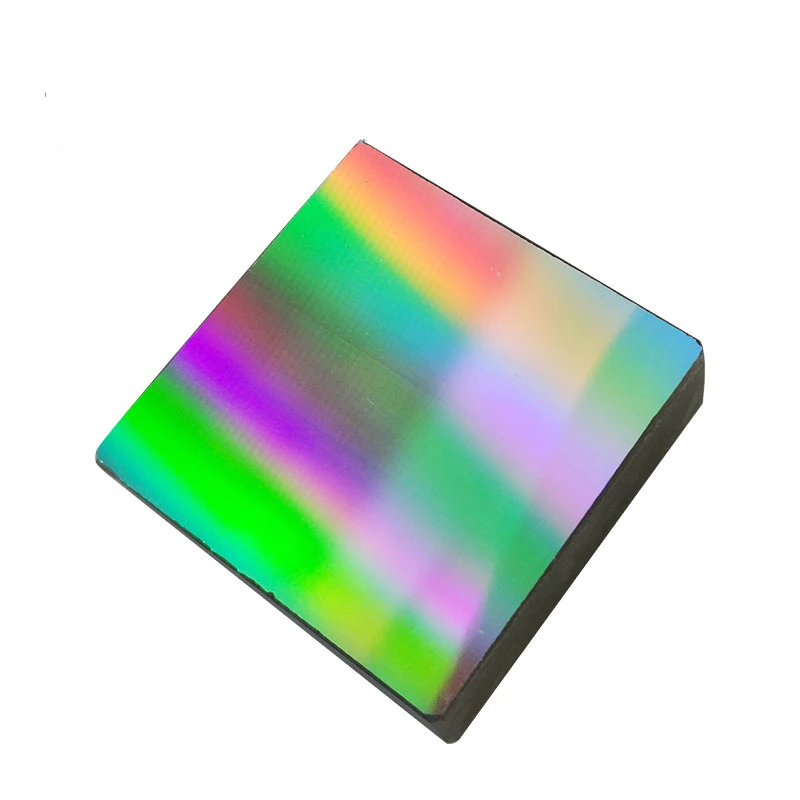

Детальные изображения:
