Представление продукции

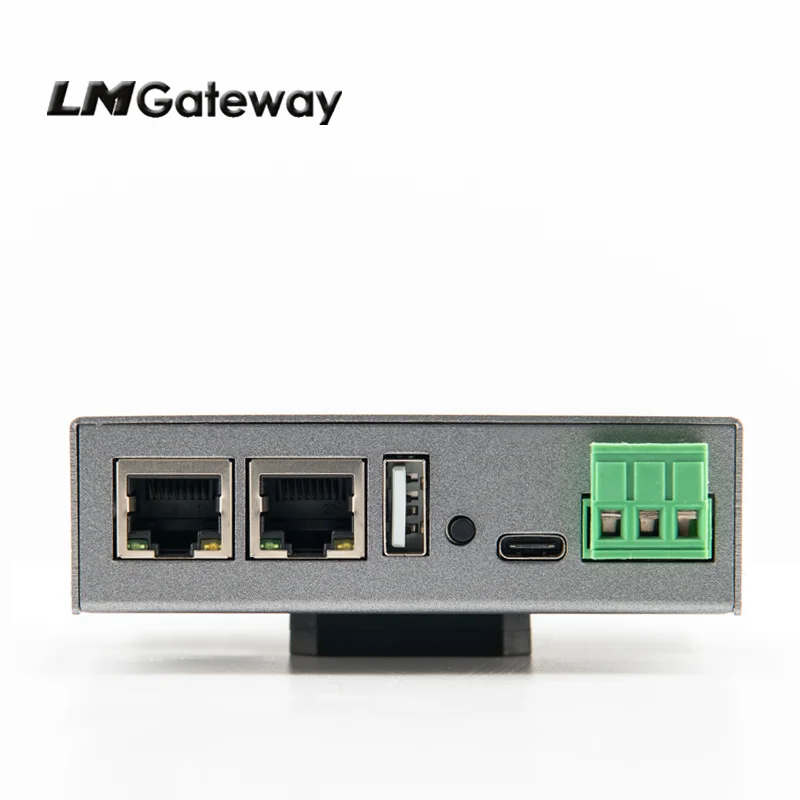

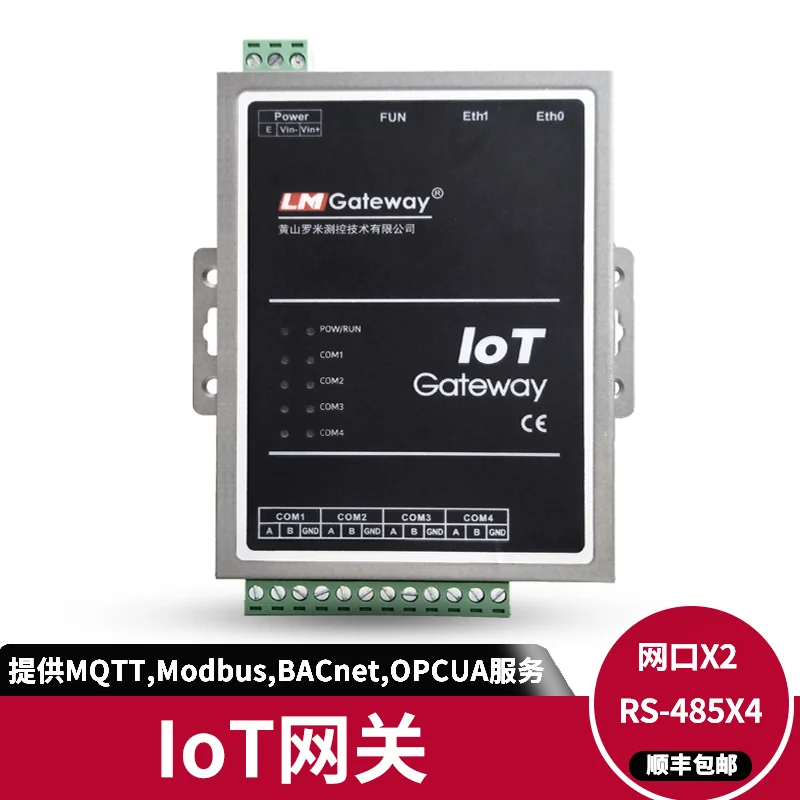

Шлюз сбора данных LM Gateway414-IoT обеспечивает 4 последовательных порта RS-485 и 2 порта Ethernet 10/100 Мбит/с. Шлюз встроен с Modbus, BACnet, OPCUA, DLT645, Siemens PLC и другими драйверами сбора данных, и обеспечивает частную интеграцию драйвера протокола. Шлюз может использоваться как RTU Modbus, TCP сервер Modbus для предоставления внешних данных. Шлюз и облачная платформа используют Протокол обмена мгновенными сообщениями MQTT для передачи данных, шлюз может использоваться как клиент MQTT для подключения к Tlink Alink (Ali cloud), И т. Д. Точки данных шлюза подталкиваются к облаку через механизм публикации подписки, и облако может читать и записывать операции на собранном устройстве через шлюз

Сбор данных и привод

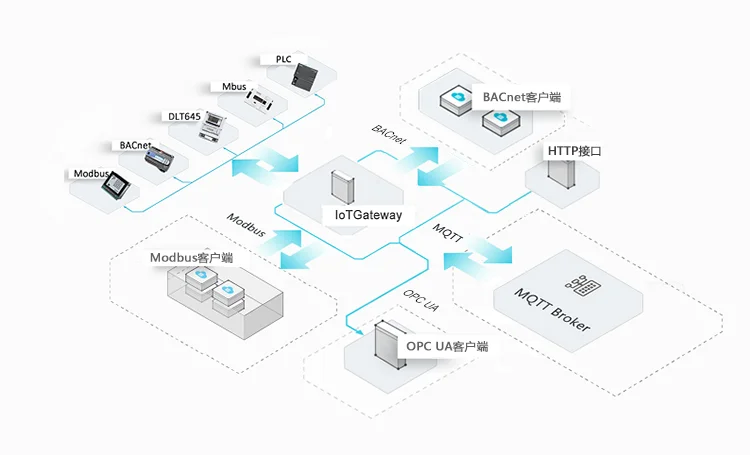

Модуль функции шлюза

Услуги передачи данных

Как клиент MQTT, шлюз подключается к Alink (Alibaba Cloud), Tlink, IoT data center и другим частным облакам, И подталкивает точки данных шлюза к облаку через механизм публикации подписки. Облако может считывать и записывать устройства переднего конца через шлюз.

Шлюз выступает в качестве RTU Modbus, TCP сервера Modbus для предоставления внешних данных, поддерживает 0x, 1x, 3x, 4x, 4 функциональные области, поддерживает int16, int32, float32 и различные типы данных с большими и небольшими переменами.

Шлюз предоставляет http сервер и поддерживает два общих метода, получить и отправить. Пользователи могут получить данные шлюза в режиме реального времени и хранить данные истории через интерфейс сервера http.

Обработка данных

Вы можете использовать выражения для выполнения операций с данными на точках сбора. Например, A Представляет точку сбора. Вы можете изменить выражение A/100 для того, чтобы уменьшить данные по 100 раз; A + 0,5 для того, чтобы компенсировать стоимость по 0,5 и так далее.

Хранение данных

Шлюз имеет функцию хранения данных, которая может осуществлять хранение данных точек ввода/вывода, точек пользователя, точек расчета и точек системы. Данные шлюза могут храниться только в tf-карте

IoT

Шлюз может взаимодействовать с облачным сервером через протокол MQTT. Поддержка Alink (Ali Cloud), Tlink и других частных облачных серверов. Romi Measurement & Control запустил центр обработки данных IoT, который может облегчить пользователям проверку приложений IoT, таких как шлюзы, облачные сервисы и официальные учетные записи WeChat

Сигналы тревоги и события

Страница будильника и события позволяет пользователям устанавливать условия триггера события, триггера события, когда условие выполнено, И отмена события, когда Состояние изменяется от выполнения условия, чтобы не соответствовать условиям.

Миссия и планы

Пользователь устанавливает план задачи и устанавливает значение нескольких точек в течение указанной недели и периода времени. Перед использованием функции планирования задач, пожалуйста, откалибруйте время шлюза

JavascriptScript editor

JavaScript script editor имеет встроенные функции, пользователи могут редактировать язык сценария для реализации пользовательского логического управления

Технические характеристики оборудования

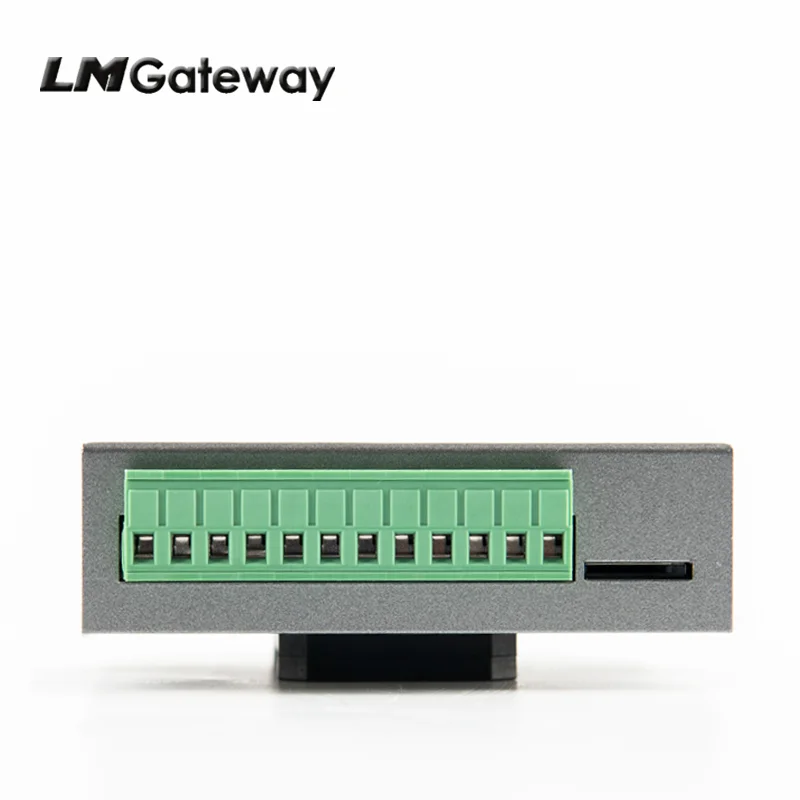

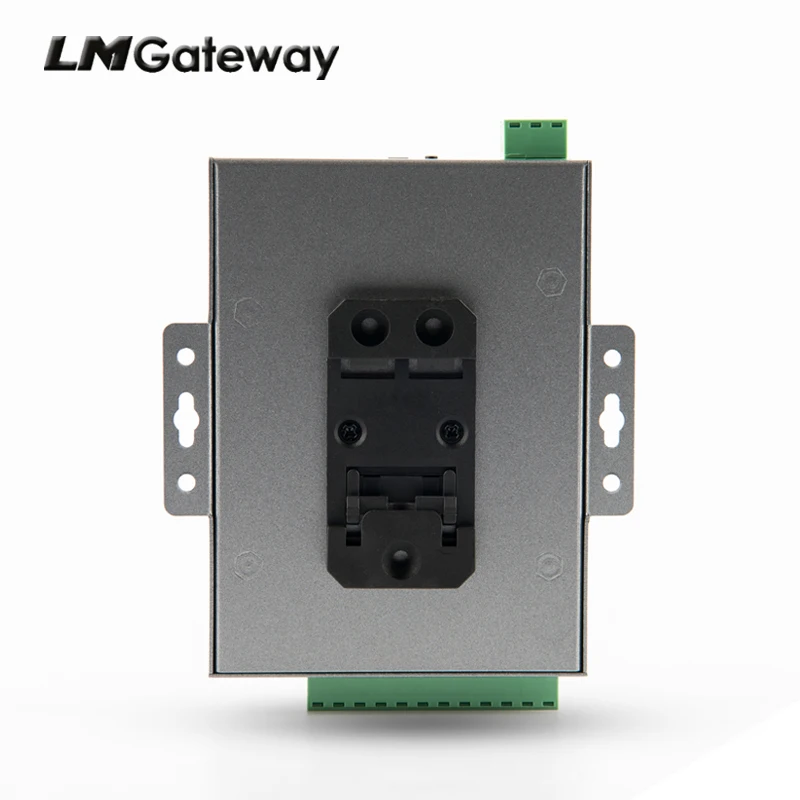

ЦП 4CoreA9, основная частота is1.4GHz Память 512 МбайтDDR3High-performance памяти Nand Flash MLC eMMC On-board4GByte eMMC Серийный порт Полностью изолирующий интерфейс 4A rs485. Сетевой интерфейс 2A100M/10MEthernet интерфейс Источник питания DC9V ~ 36В, Поддержка для анти-реверс, анти-Ray, защита от перегрузки по току Вес машины 230 г Степень защиты, обеспечиваемая ограждениями IP51 Размер установки 140 мм × 112 мм × 35 мм (L×W×H), содержащий вешалки Механическая установка Фиксированный направляющий слот DINThe Энергопотребление Максимальная потребляемая мощность материнской платы ≤ 5 Вт Рабочая температура -30 ~ 70 ℃ Рабочая относительная влажность 20 ~ 90% без лосьона
