Числового программного управления TAC 1005M металлического размалывания

Числового программного управления TAC 1005M металлического размалывания

Ось управления:

● Ось управления: 5 осей (X, Y, Z,4th,5th) ● Ось связи: 5 функций оси подачи ● Диапазон командной позиции: Метрический вход (G21) -9999,9999 мм ~ 9999,9999 мм, команда mininum: 0,0001 мм Вход дюйма (G20): -999,9999 дюйма ~ 999,9999 дюйма, командный блок mininum: 0,0001 дюйма ● Электронная передача: Командный мультипликатор 1 ~ 65536, командный мультиплиер 1 ~ 65536 ● Скорость быстрого хода: максимум 60 м/мин ● Быстрое переключение хода: F0, 25%, 50%, 100% четыре уровня настройки в реальном времени ● Скорость резки: Максимальная скорость подачи: максимум 15 м/мин (G94) или 500,00 мм/р (G95) ● Fedrate override: 0 ~ 150% 16-уровневая Настройка в реальном времени ● Ручная настройка в режиме реального времени: 0 ~ 150% ● MPG Питание: 0,001 мм, 0,01 мм, 0,1 мм, 1 мм четыре шестерни ● Одношаговая подача: 0,001 мм, 0,01 мм, 0,1 мм, 1 мм четыре шестерни ● Режим интерполяции: линейная интерполяция, дуговая интерполяция, спиральная интерполяция и рагид рэппинг ● Автоматическая функция снятия фаски Типы ускорения/замедления: ● Подача резки: до ускорения и замедления линейного типа, до ускорения и замедления, после ускорения и замедления линейного типа и после ускорения и замедления типа индекса. ● Быстрое перемещение: до ускорения и замедления линейного типа, до ускорения и замедления типа S, после ускорения и замедления линейного типа и после ускорения и замедления типа индекса. ● Система с функцией предварительного просмотра, она может читать 15 NC программирование, сделать небольшие линии интерполяции в высокой скорости и гладкой, это подходит для компоненты машины обработки инструментов. ● Оригинальная скорость ускорения и торможения, торцевая скорость, ускорение и скорость торможения задаются параметрами. ● Ручной режим, режим маховика после ускорения и управления торможением, режим маховика может выбрать аварийный режим или режим полной работы. ● Быстрое позиционирование может выбрать линейную или сломанную линию.

Функции оси шпинделя:

● Два канала-10 В ~ 10 в аналоговый выход напряжения, поддержка управления двойным шпинделем ● Шпиндельный кодировщик: могут быть установлены линии кодировщика (100 p/r ~ 5000p/r) ● Коэффициент передачи энкодера и шпинделя: (1 ~ 255):(1 ~ 255) ● Шпиндель: 50% ~ 120% восемь этапов в режиме реального времени ● Контроль скорости постоянной линии оси шпинделя ● Резьбовой круг, жесткая резьба

Функции инструмента:

● Компенсация длины инструмента ● Компенсация радиуса точки инструмента (тип C)

Точная Компенсация:

● Компенсирующая погрешность резьбы: точки компенсации, интервал компенсации, возможность компенсации исходного положения. ● Компенсация люфта: можно установить обратный интервал для интерполяционного станка с помощью фиксированной частоты или режима скорости подъема.

ФУНКЦИИ ПЛК:

● Возможность настроить два уровня цементу, скорость работы составляет 1,5 мкс/шаг базовое; 4700 шагов, в основном, цикла первого уровня программирования составляет 8 мс. ● Поддержка PLC предупреждения и PLC сигнализации. ● Поддержка программирования PLC (в основном 20), можно выбрать текущее Программирование PLC. ● 45 видов команд (10 видов основных команд, 35 видов функциональных команд) ● Вход/выход блока ввода/вывода: 36/36

Интерфейс дисплея:

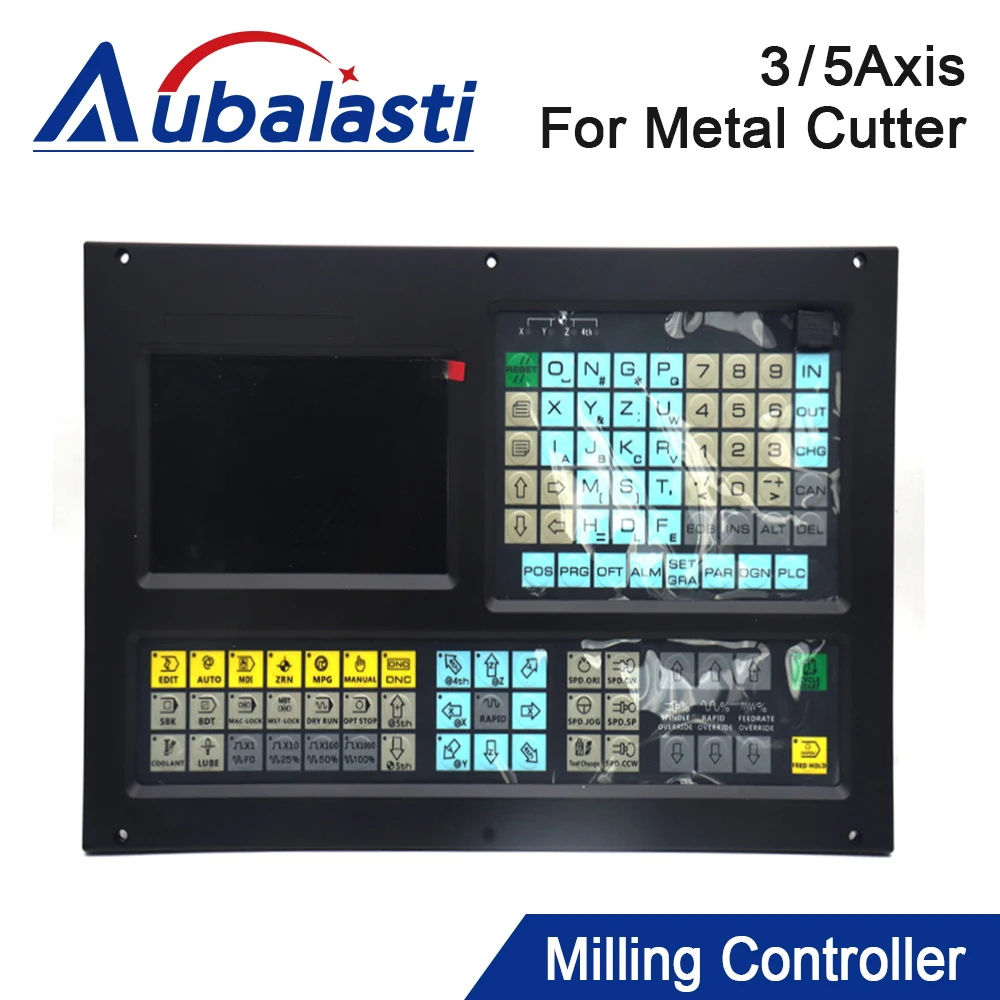

● 7,0 дюймовый широкоэкранный ЖК-дисплей, решетка 800 × 480 ● Китайский, английский и т. д. отображение языка ● Отображение 2D траектории инструмента. ● Часы в реальном времени

Режим работы:

● Режимы работы: правка, автоматическая, вход, сброс станка, маховик/одношаговый, ручной, DNC. ● Управление несколькими операционными органами. ● Регистрация сигнала тревоги

Правка программы:

● Объем программы: 56 МБ, он может хранить 400 программ в основном (включает подпрограммирование, Марко программирование) ● Функция редактирования: Программирование/сегмент программирования/Поиск слов, изменение, удаление, копирование и палка ● Формат программирования: Код ISO, поддерживает макропрограмму, поддерживает относительную координату, абсолютную координату и Полярную координату. ● Программирование звонков: Поддержка maco с параметрами вызовов, вложение подпрограммы уровня 4.

Функция связи:

● RS232: Программа деталей, параметры и некоторые документы двусторонней передачи, поддержка программы PLC, обновление последовательных портов программного обеспечения системы. ● USB: U disk documentation operatiom, U disk processing Direct, поддержка PLC program, системное программное обеспечение U disk update. ● Поддержка функции обработки последовательного порта DNC и функции онлайн-обработки USB, надежность и безопасная реляция и безопасная функция ● Аварийная остановка ● Ограничение маршрута ручной работы ● Программное обеспечение routet inspect ● Резервное копирование данных и восстановление данных.
