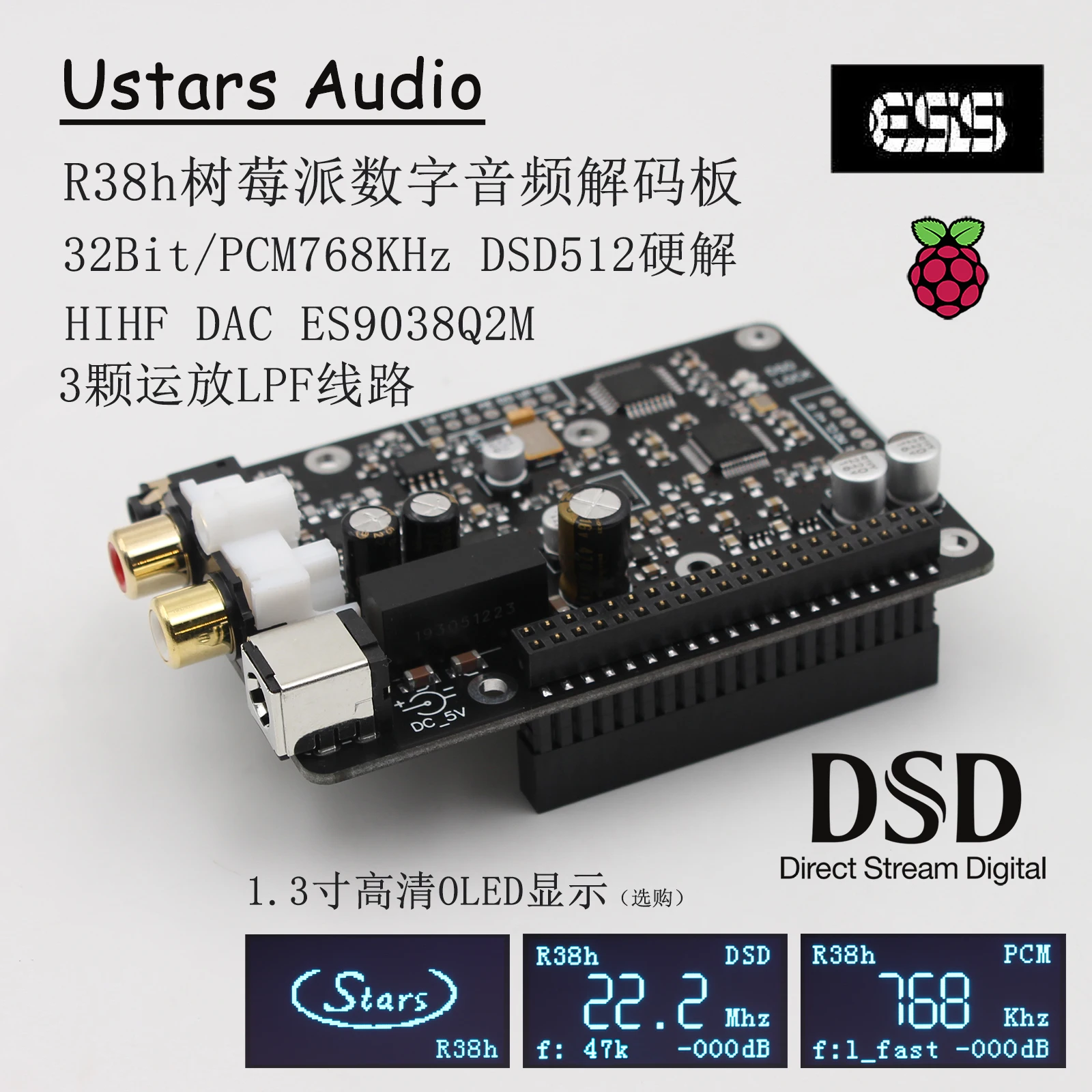

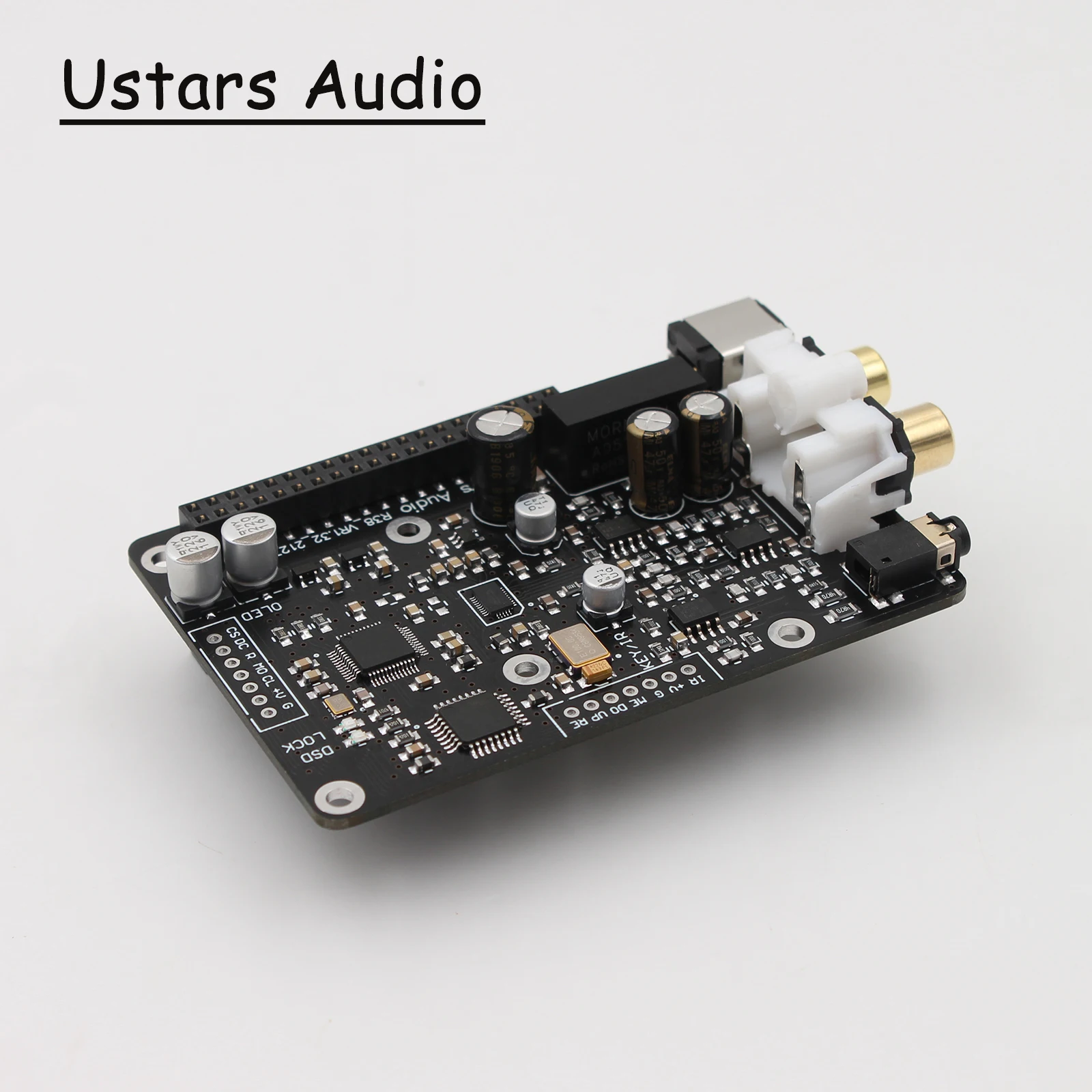

Обзор платы аудиодекодера R38h Raspberry Pi
1. Профессиональное решение для цифровой обработки 1IS, поддержка pcn768 кГц/DSD512, твердое декодирование оригинального кода, Полная частота
Скорость музыки автоматически переключается.
2. Нет необходимости устанавливать повторную настройку вывода, просто выключите по умолчанию. Исходный код без потерь и трудно декодировать.

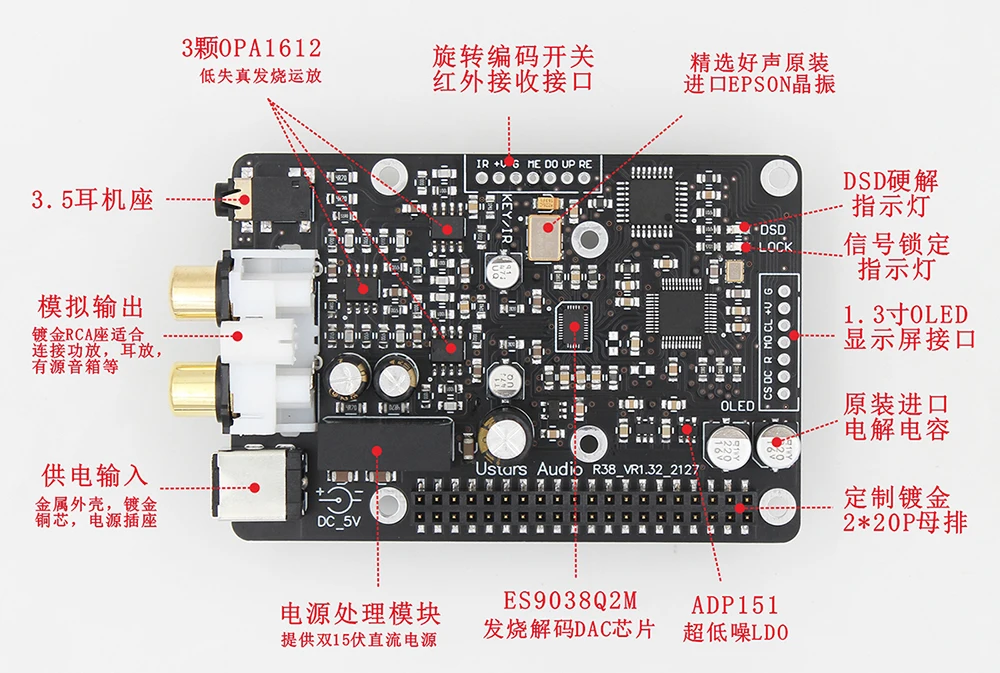

3. Используйте микросхему декодера лихорадки ES9038Q2M.
4. Raspberry Pi может воспроизводить музыку в режиме 11S, а прослушивание звука является плавным, реальным и естественным и никогда не используется
Ощущение паузы, которую трудно обнаружить при воспроизведении В режиме USB
5. Используйте стандартную версию VOLUMIO, MoodeAudio
Официальная версия VOLUMI0 может поддерживать 44,1-384 кГц DSD64-DSD128 оригинальный код жесткого декодирования
Официальная версия MoodeAudio может поддерживать 44,1-384 кГц DSD64-DSD128 оригинальный код жесткого декодирования
6. Стандартная схема LPF, операционный усилитель использует 3 низких искажений, низкий уровень шума OPA1612 операционный усилитель s, вся плата
Искажение аналогового выхода всего на 0.0005%.
7. Аналоговая часть двойного напряжения, плюс или минус 15 вольт питания, эффективно воспроизводит потенциал операционного усилителя, а не низкого напряжения или
Единая схема питания сравнима.
8. Предоставляется опциональный набор 0LED дисплеев и пульт дистанционного управления, который удобен для пользователей для покупки в соответствии с их собственными потребностями.
Параметры платы аудиодекодера R38h Raspberry Pi:
Характеристики декодирования:.
PCM 44. 1 кГц-768 кГц/32 бит
DSD DSD64/128/256/512 (жесткое решение)
Двухканальный RCA-выход: 2. 2Vrms/-0 дБ THD + N: 0. 005401 кГц
3,5 держатель для наушников: 2.2vrms/- 0dB THD + N: 0,00501 кГц
(Держатель наушников и держатель RCA подключаются к выходу LPF. Держатель наушников 3,5 подключается к большинству наушников.
Звук слышен, но из-за того, что сама Плата декодера не имеет петли amp, если покупатель подключает гарнитуру к использованию,
И нужно получить лучший эффект вождения, пожалуйста, будьте оснащены подходящим усилителем для наушников)
Описание тестирования параметров:
Raspberry Pi 4B (версия 1,2) устанавливает оптимизированную версию MoodeAudio640,
Выходная Настройка: Audiophonics ES9028/9038 DAC, измеряется путем открытия музыкального файла U-диска,
705. У 6 кГц и 768 кГц нет музыкальных файлов с этими двумя частотами выборки, они есть через HQPlayer
После включения частоты Плата декодера R38h выдвигается на дерево назад для тестирования, а Плата декодера R38h будет плохой при различных условиях среды программного обеспечения
Не надо, например: moodeaudio7. 30 может поддерживать PCM384KHz/DSD128




Питание:
Блок питания 5 в платы напрямую подключается к интерфейсу 40P Raspberry Pi. Есть два способа подачи питания следующим образом:
A. Непосредственно Используйте micro_usb для питания Raspberry Pi, а Интерфейс Raspberry Pi 40P обеспечивает питание платы
B. Питание подается от входного интерфейса разъема постоянного тока платы, а плата подает питание к Raspberry Pi через интерфейс 40P
** Одновременно может использоваться только один из двух способов питания, и два способа нельзя использовать одновременно
В противном случае плата, Raspberry Pi или блок питания будут повреждены.
Входные характеристики интерфейса питания платы следующие:
Напряжение питания: стабилизированное напряжение постоянного тока + 5 В, диапазон напряжения: ± 5%
Спецификация интерфейса питания: 5,5/2,1, положительный внутри и отрицательный снаружи
Рекомендуемый ток питания: ≥ 2000 мА
Рабочий ток одной платы: <350 мА (за исключением материнской платы Raspberry Pi)




Инструкция по установке комплекта корпуса ссылка: //pan.baidu.com/s/1uMPo0mMZ3ez_ код извлечения mi-hSi-Wg: 5lab
Обзор MoodeAudio
MoodeAudio-это бесплатное программное обеспечение для музыкального проигрывателя, работающее на Raspberry Pi, официальной версии
MoodeAudio имеет следующие функции:
1. Поддержка высокого воспроизведения проб 384 кГц/32 бит, поддержка вывода оригинального кода DSD64/DSD128
2. Поддержка Qplay Airplay и Bluetooth
3. Поддержка NAS, Поддержка DLNA/UPNP push
4. После мобильный телефон устанавливания музыки bubbluetooth pnp или QQ и других обычных приложений вы можете нажимать музыку напрямую
Для Raspberry Pi
5. Поддержка локального воспроизведения без компьютера, через USB-порт Raspberry Pi для подключения к мобильному жесткому диску, U-диск для воспроизведения
Внутренняя песня
......
Оптимизированная версия MoodeAudio640
Оптимизированная версия MoodeAudio640-ядро в реальном времени. По сравнению с официальной версией MoodeAudio,
Поддержка более высоких характеристик и других функций, таких как:
1. Поддержка DSD256, DSD512 исходный код
2. Поддержка ROON bridge
3. Поддержка SACD ISO
Оптимизированная версия MoodeAudio640, подходит только для Raspberry Pi 4B (версия 1,2)
В настоящее время на рынке представлены версии Raspberry Pi 3B + и Raspberry Pi 3B
Большинство распространенных версий Raspberry Pi 4B (Версия 1,4) или выше невозможно использовать ..
Настройки MoodeAudio
Метод настройки использует соединение мобильный телефон, взяв в качестве примера MoodeAudio7.01, другие версии могут
Есть разница. Метод настройки VOLUMI0 аналогичен, поэтому я не буду повторять его. Пожалуйста, воспользуйтесь Baidu для базовых операций, таких как очистка карты памяти и Настройка сети. Спасибо
