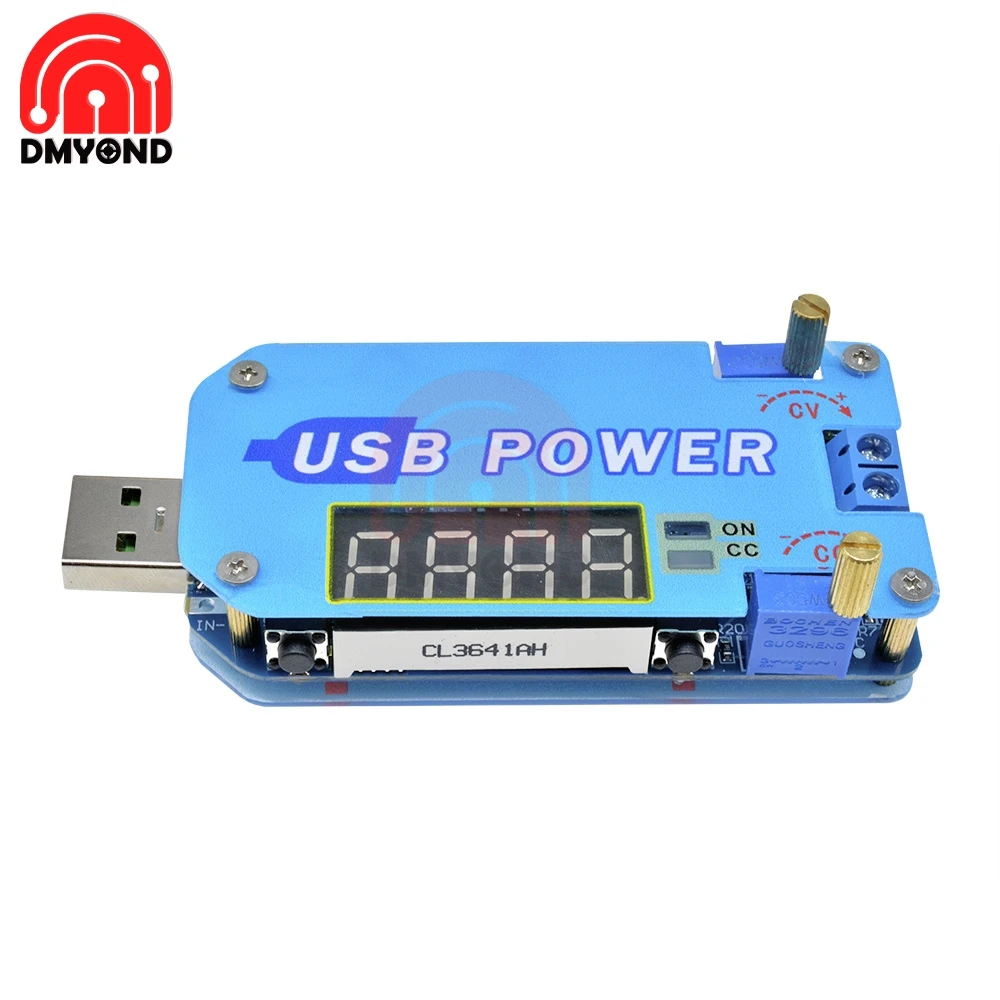

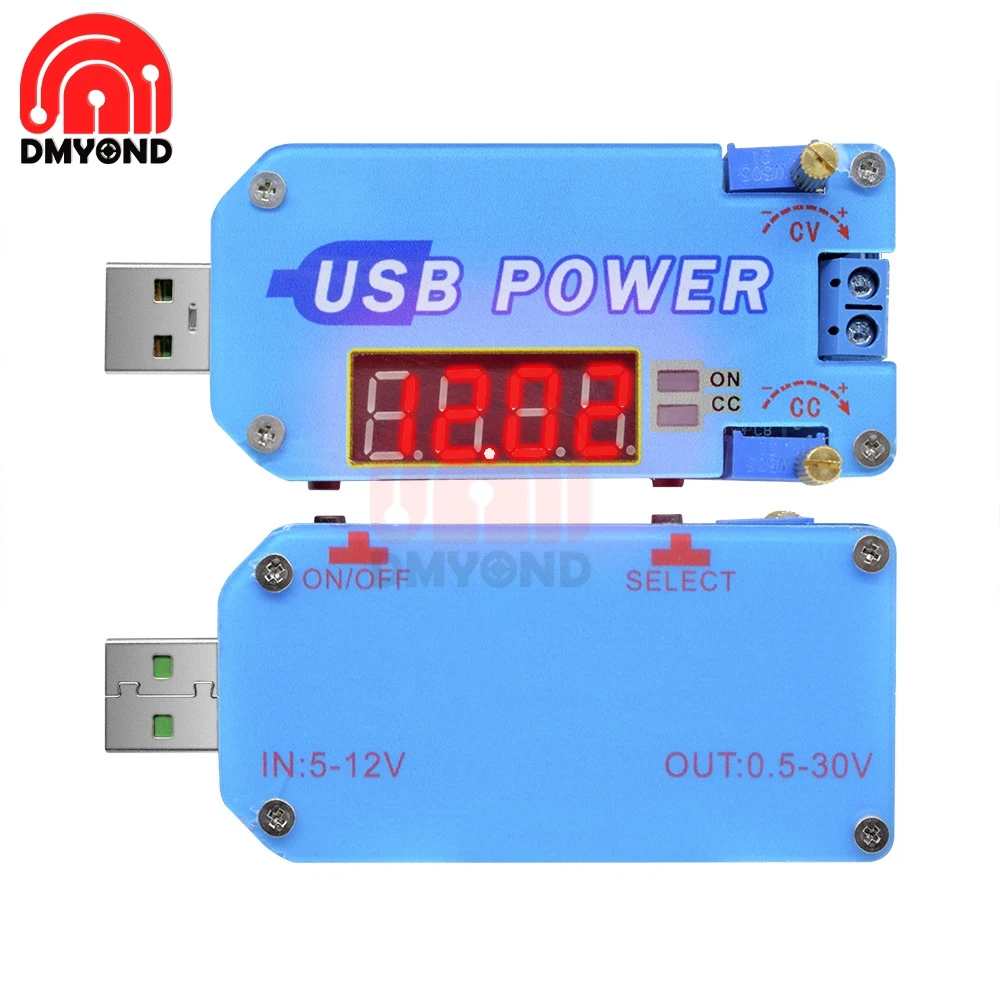

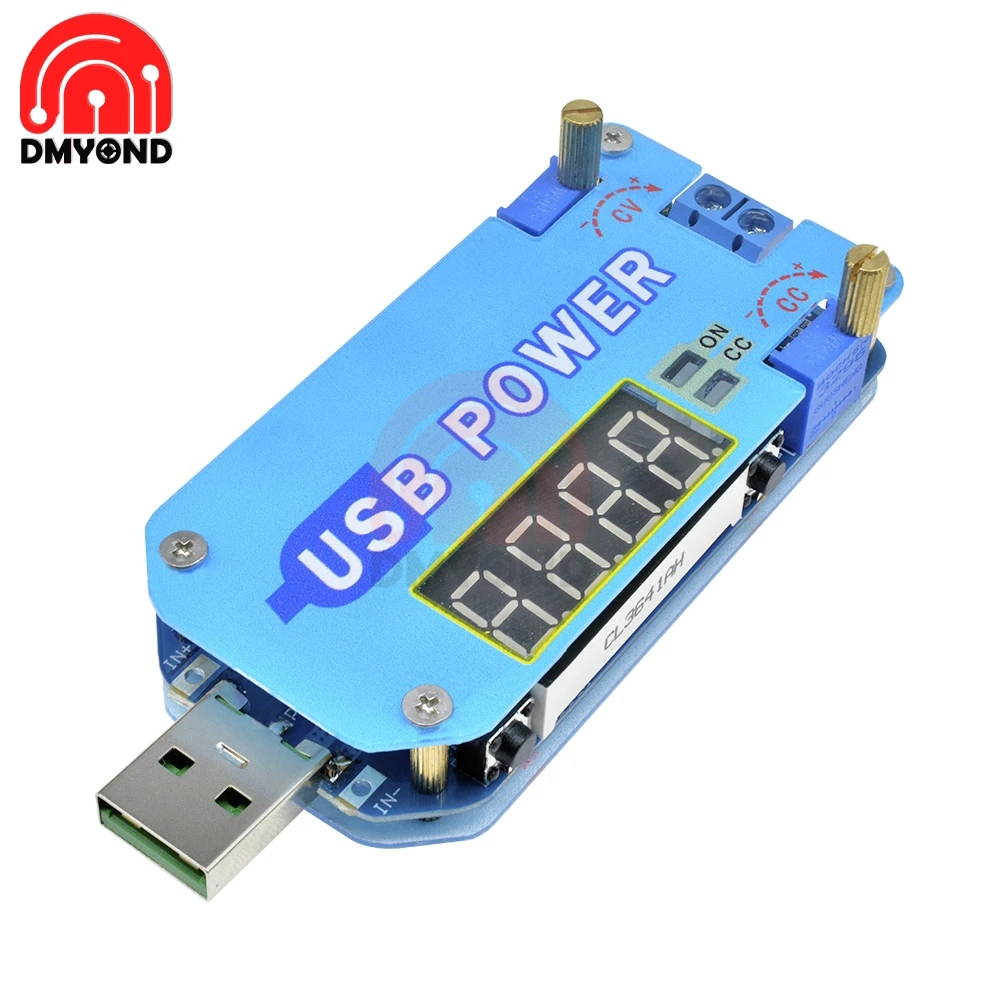

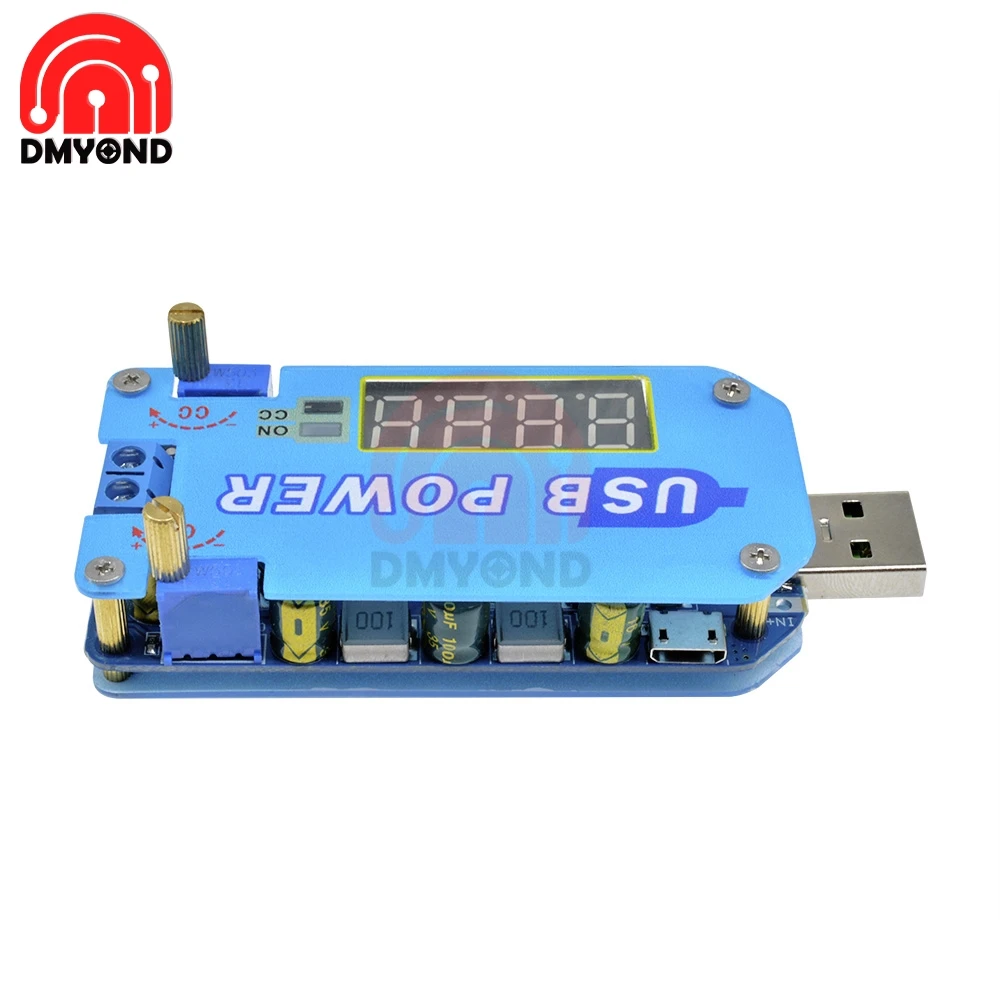

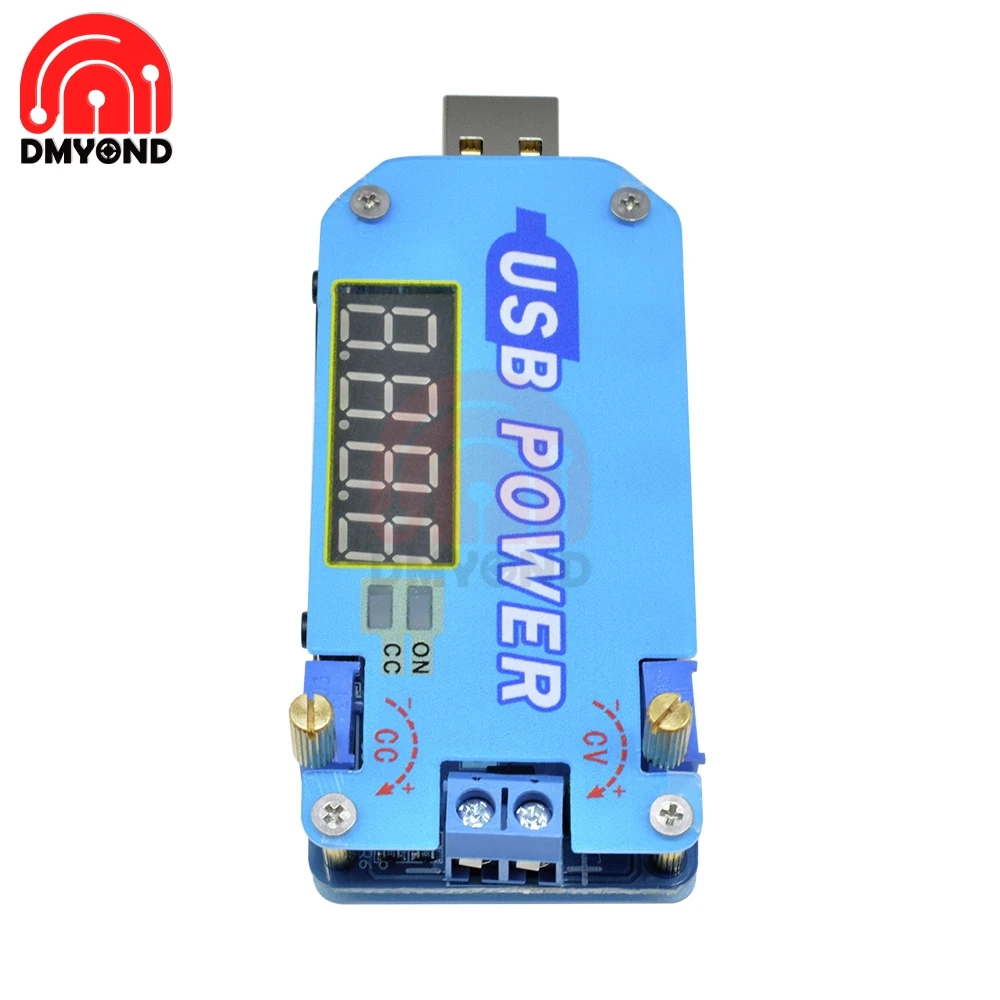

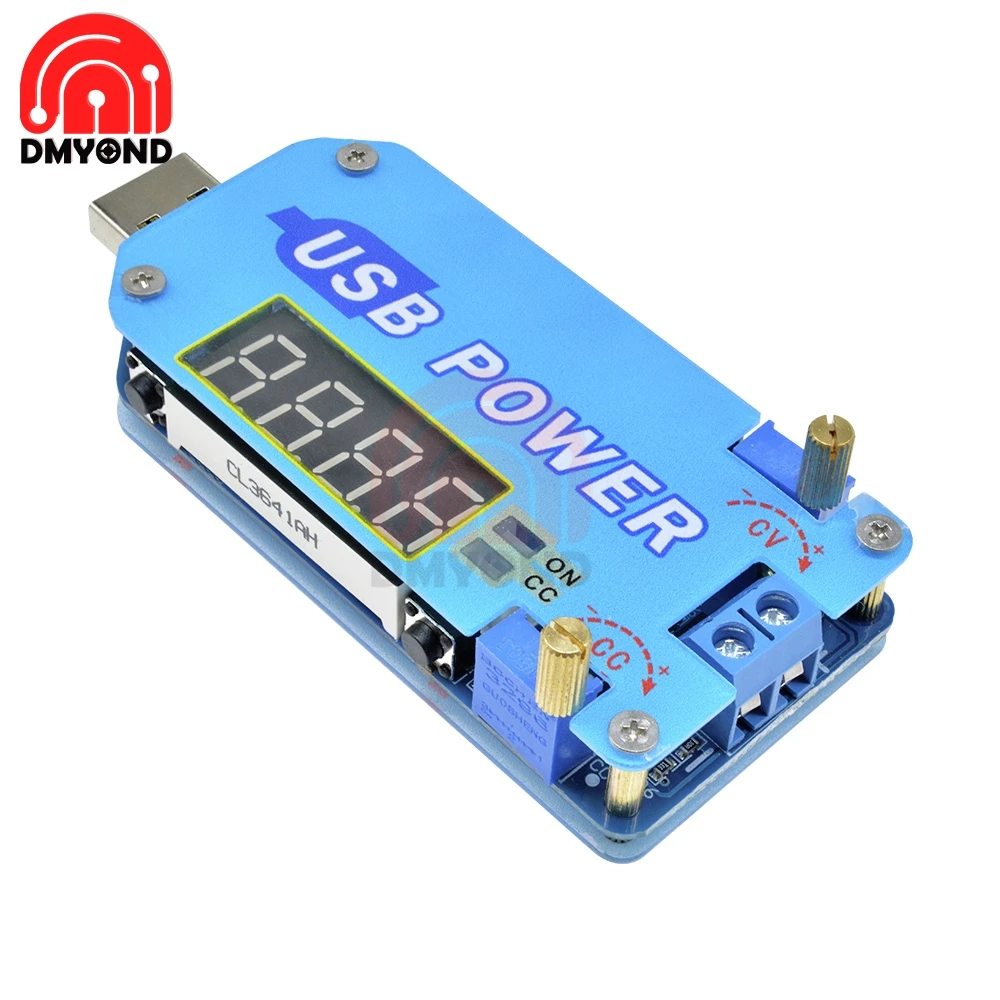

Регулируемый DC-DC CC CV 15 Вт USB 5 В до 3 в 12 24 30 повышающий/понижающий блок питания

Регулируемый DC-DC CC CV 15 Вт USB 5 В до 3 в 12 24 30 повышающий/понижающий блок питания

Особенность:

Это Регулируемый Модуль питания постоянного тока с постоянным напряжением и цифровым светодиодным трубчатым дисплеем. Отображение выходного напряжения, выходного тока и выходной мощности. Регулируемое выходное напряжение и ток. Установите выходной ток в соответствии с требованиями. Его можно использовать как обычный модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Просто и эффективно, практично. Особенность: поддержка защиты от короткого замыкания, защита от обратного потока, поддержка регулировки постоянного напряжения, постоянного тока, 4-битный цифровой дисплей, три режима входной мощности, поддержка защиты от перегрузки по току, поддержка защиты от перенапряжения, поддержка защиты от перенапряжения температурная защита Поддержка режима зарядки Высокое разрешение несколько параметров могут отображаться по очереди

Описание:

Параметр: входное напряжение для колодок: 4,0-13,0 В постоянного тока

Входное напряжение для USB: 5,0 В постоянного тока

Выходное напряжение: 0,5-30,0 В постоянного тока

Выходной ток: 2 А

Выходная мощность: 15 Вт (макс.) точность отображения напряжения: +/-0,1 в разрешение дисплея напряжения: 0,1 в

Диапазон отображения тока: 0 ~ 2,2 А

Точность отображения тока: +/-0,05 А

Разрешение дисплея напряжения: 0001 А

Диапазон отображения мощности: ~ 99,99 Ач

Точность емкости: 0,00 Вт ~ 15,0 Вт

Температурный порог защиты: 100 °

КПД преобразования: 95%

Рабочий ток: 30 мА

Защита от короткого замыкания: Да защита от обратного потока: Да защита от перегрузки по току: Да Защита от перенапряжения: Да

Защита от перегрузки: Да Диапазон рабочих температур: -20 ° ~ 85 °

Диапазон рабочей влажности: 0%-95% относительной влажности

Размер: 84*35*14 мм

Защитная функция:

1. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.

2. Защита от перегрузки по току: модуль автоматически отключит выход, если выходной ток больше 2 А.

3. Защита от перегрузки: модуль автоматически отключит выход, если выходная мощность более 15 Вт. Будет отображаться '-OP-'. Пользователю необходимо уменьшить мощность нагрузки, а затем нажать кнопку «Вкл/Выкл».

4. Погрешность тока: большая погрешность отображения, когда выходной ток меньше 0,05 А. Он не может отображать выходной ток, если ток составляет 10 ~ 40 мА.

5. Защита от перегрева: модуль автоматически отключит выход, если температура превышает 100 °. Будет отображаться «-OT-». Пользователю необходимо уменьшить мощность нагрузки, а затем нажать кнопку «Вкл/Выкл». Использование: 1). В качестве обычного понижающего модуля питания 1. Подключите правильное входное напряжение на входной клемме 2. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более чем на 10 оборотов, если выходное напряжение отрегулировать не удается. 3. Сначала поверните потенциометр CC против часовой стрелки более чем на 10 оборотов. 4. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходной клемме на модуле) 5. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки.

6. Проверка и использование (например: Максимальный выходной ток модуля составляет 1 А, если на мультиметре отображается 1 А. Красный светодиодный индикатор загорится, если выход достигает 1 А. В противном случае светодиодный выключен.)

7. Выходное напряжение уменьшается из-за текущего резистора выборки на выходе. Чем выше ток, тем больше снижается напряжение. 8. Выходной ток не поддерживает выходное значение фиксации. Он меняется с нагрузкой. Но он не может превышать установленное значение выходного тока. 2).

Как зарядное устройство:

1. Верхние части: модуль питания не может использоваться в качестве зарядного устройства, если он не поддерживает функцию постоянного тока. Разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. Вызывает чрезмерный зарядный ток даже повреждение аккумулятора. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключается на зарядку с постоянным напряжением.

2. Убедитесь, что напряжение плавающего заряда и ток заряда для аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мАч, то напряжение плавающего заряда составляет 4,2 в, а максимальный ток зарядки составляет 1C, что составляет мА.

3. Подключите правильное входное напряжение на входной клемме. (Примечание: Не подключайте нагрузку во время установленных параметров).

4. Проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает, требуя плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в) 5. Сначала поверните потенциометр CC против часовой стрелки более чем на 10 оборотов. 6. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходной клемме на модуле) 7. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда. 8. Подключите аккумулятор к выходной клемме и начните зарядку. 3). В качестве драйвера постоянного тока светодиода высокой мощности: 1. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение. 2. Подключите правильное входное напряжение на входной клемме. (Примечание: Не подключайте нагрузку во время установленных параметров). 3. Проверьте выходное напряжение мультиметром на выходной клемме и Отрегулируйте потенциометр CV, чтобы установить выходное напряжение на максимальное рабочее напряжение светодиодный да. 4. Поверните потенциометр CC против часовой стрелки более чем на 10 оборотов.

5. Проверка выходного тока короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходной клемме на модуле)

6. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым рабочим током светодиодный да.

7. Подключите светодиодный и проверьте. Примечание: Это модуль питания постоянного тока, поэтому он не может подключаться к источнику питания переменного тока. Пожалуйста, не закоротите выход. «-» И «Out-» нельзя соединять вместе, иначе модуль не может поддерживать выход постоянного тока. Пожалуйста, убедитесь, что входная мощность превышает мощность нагрузки. Пожалуйста, уменьшите выходную мощность, если модуль нагрелся. Поверните потенциометр CV против часовой стрелки более чем на 10 оборотов, если выходное напряжение отрегулировать не удается. Выходной ток не поддерживает выходное значение фиксации. Изменяется с нагрузкой. Но оно не может превышать установленное значение выходного тока. Пожалуйста, прочтите Руководство по использованию и описание перед использованием.

Применение:

Обычный источник питания, зарядное устройство, светодиодный привод, прибор питания, дисплей напряжения, измеритель цепи, Тест цепи, преобразование мощности

Посылка входит:

1 * повышающий/понижающий модуль питания USB 2A с корпусом
