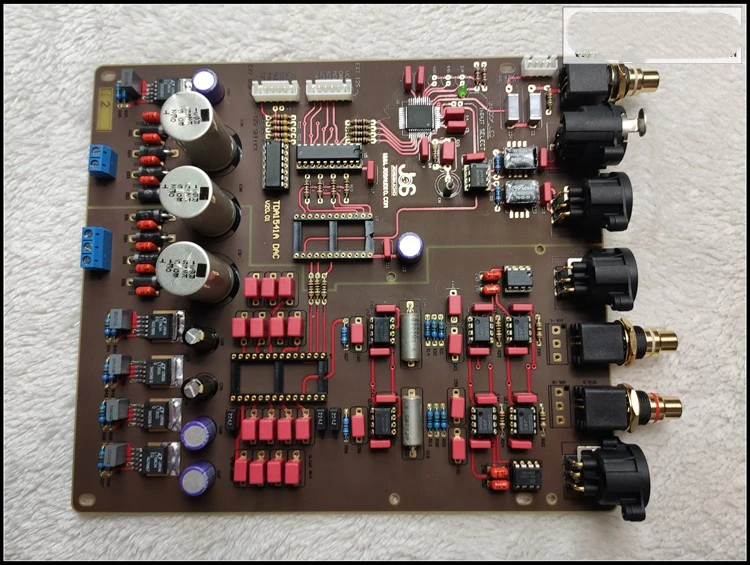

Завершенная плата аудиодекодера DAC TDA1541 для пятилетнего юбилея форума HIFI |

Завершенная плата аудиодекодера DAC TDA1541 для пятилетнего юбилея форума HIFI |

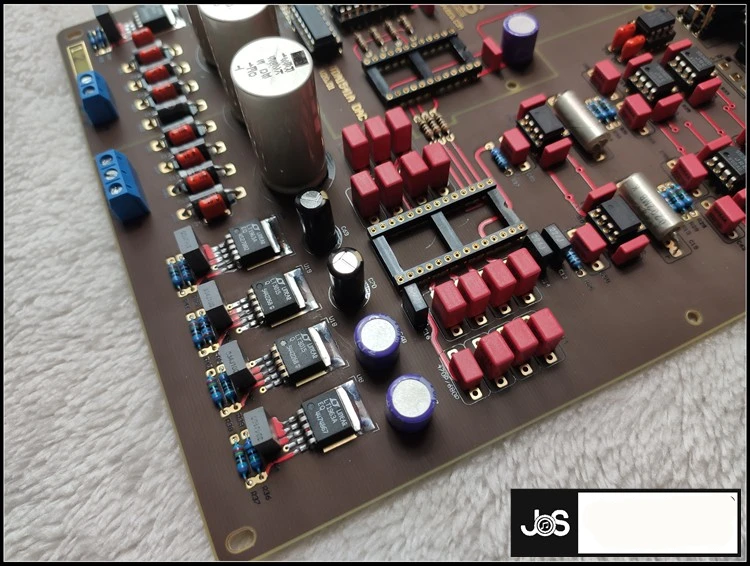

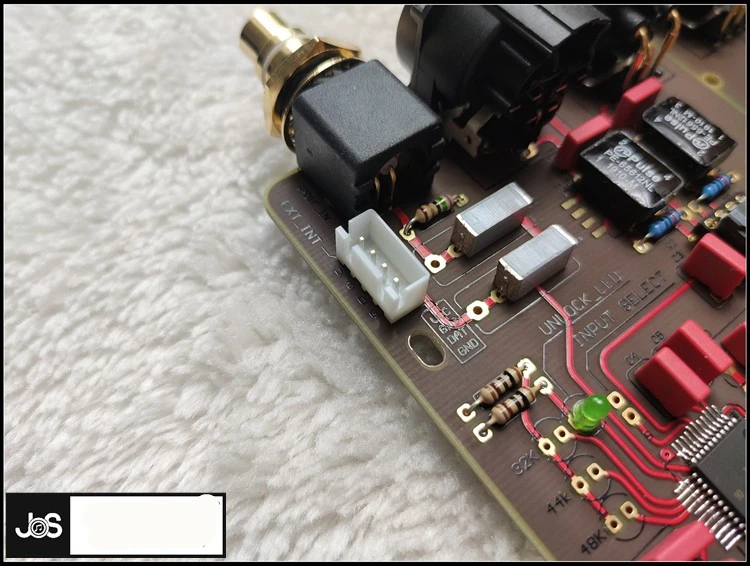

1) дизайн исходит из схемы TDA1541 по случаю 10-летия проведения мероприятия; 2) Последнее обновление в 2020 году, добавление интерфейса модуля дисплея, USB, оптическое волокно, интерфейс расширения Bluetooth; 2) это соединение является только полуготовой платой декодера, не включая SAA7220 и TDA1541. 3) Размер печатной платы: длина 200x ширина 175; 4) печатная плата использует FR-4 военного класса, 4-слойную схему, толщину платы 2 мм, дизайн погружения золота, медь 20Z; 5) в цифровой части используются отечественные 718 Заводские военные сопротивления, 1% металлическая пленка, 50PPM; 6) Тайвань высокой точности 15ppm используется вокруг источника питания и аналоговой части op amp, с погрешностью 0.1% металлической пленки резистора (Вы не ошибетесь, это одна тысяча, погрешность в цветовом круге-фиолетовый, коричневый-процент Плохое); 7) пленочные конденсаторы в основном являются брендом WIMA, некоторые из которых используют Philips, Siemens, ERO; 8) Основная электролиза использует Ina ультра-низкое внутреннее сопротивление электролиза алюминия 5600 мкФ и развязка использует Panasonic FM серии 220 мкФ и Sanyo SP серии 270 мкФ, 9) все ИС розетки используют подлинные тайваньские Linggong позолоченные круглые отверстия; 10) op amp использует оригинальный импортный аутентичный T I 5534 + JRC5534DD; (Есть инструкции по тестированию по совпадающим причинам). 11) плата была дебютирована, и TDA1541 подключен для прослушивания песни более 2 часов; После получения, Покупателю нужно только подключить источник питания, подключить. SAA7220 и TDA1541 могут использоваться в обычном режиме. Если вам нужны 7220 и 1541, пожалуйста, свяжитесь со службой поддержки клиентов. 12) Требования к питанию: двойная AC13-15V + Одиночная AC7-9V
