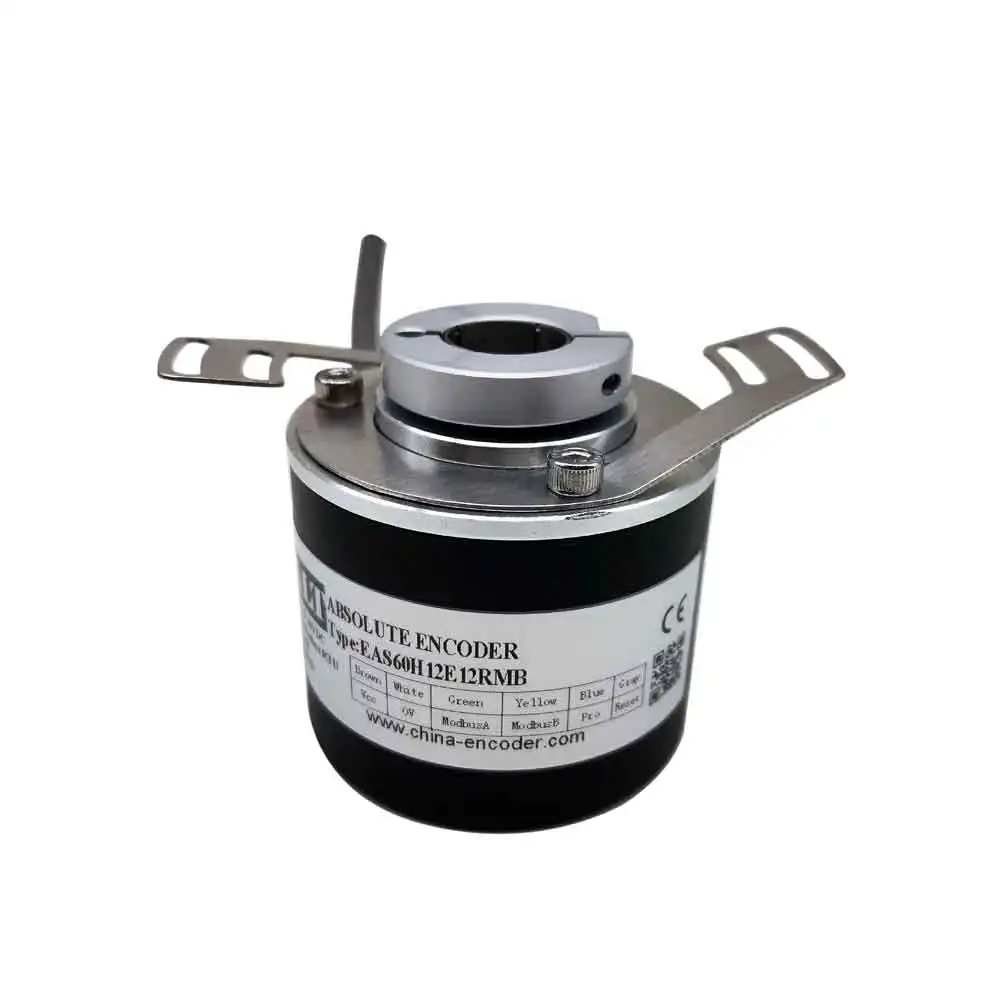

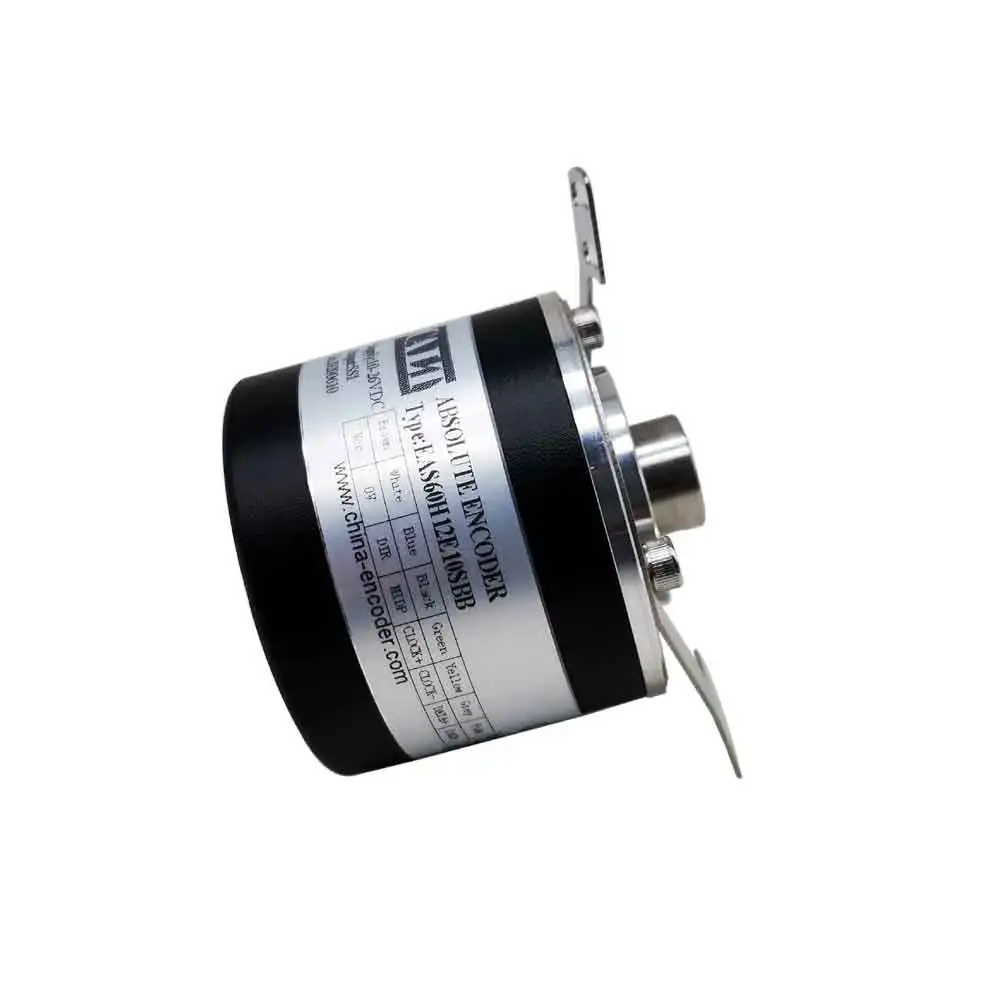

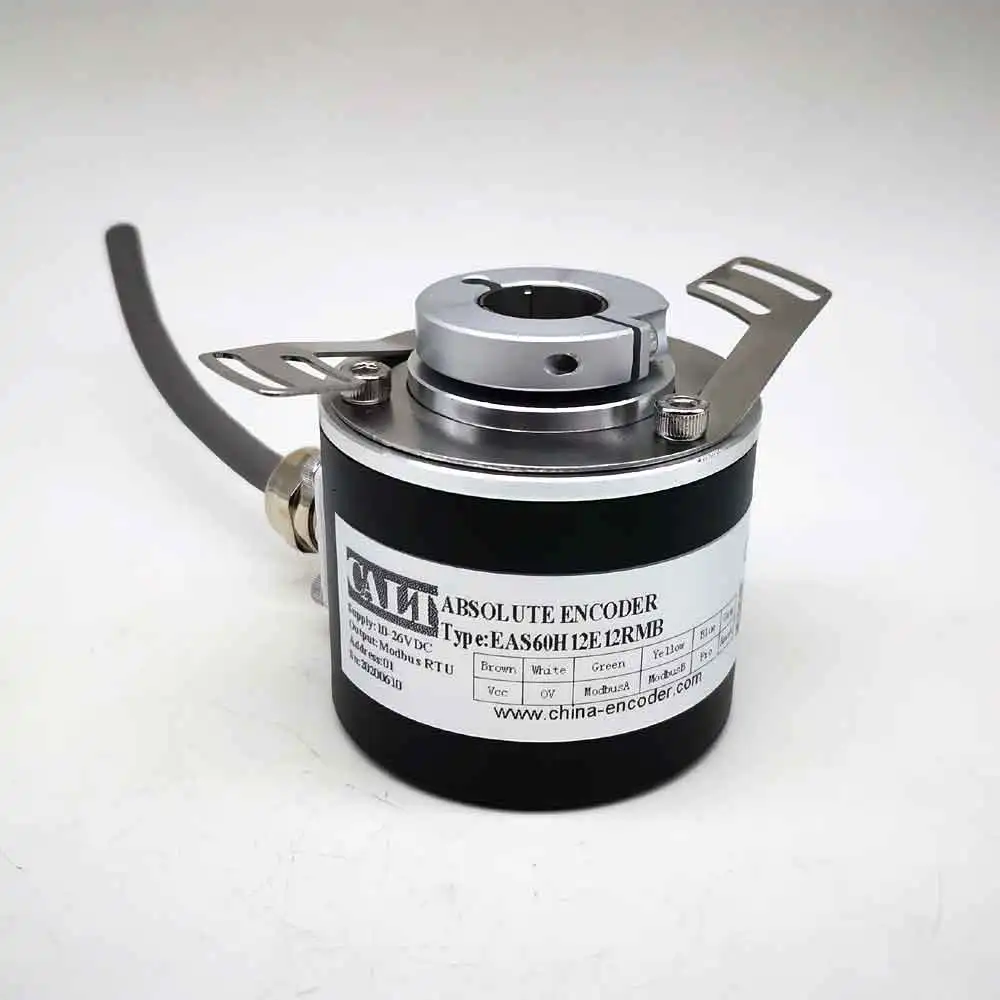

Дешевый EAS60 Modbus RTU/RS485 выход 12 13 14 бит одиночный поворот 10 мм полый вал абсолютный датчик положения программируемый

АбсолютнаяENcoder EAS38---Юаней Руководство пользователя

N «магнитный режим обнаружения», с превосходным ударом и сопротивлением вибрации.

Программируемый, интеллектуальный кодировщик абсолютного значения; Профессиональное программное обеспечение настройки, удобное для эксплуатации пользователя.

Широкое рабочее напряжение, низкое потребление тока.

N зажимной фланец, сервофланец или глухой полый вал, структура международного стандарта.

N внешняя линия сброса для установки местоположения по умолчанию, простая установка, нет необходимости находить ноль.

★Пожалуйста, внимательно прочитайте следующую инструкцию для правильного использования кодировщика.

Параметр

Операционной Напряжение

10-26Vdc или 5Vdc полярность защиты

Потребляемый ток

<40mA (24V источника питания) без нагрузки

Выход сигнала

Modbus RTU выход

Набор для измерения длины/угла/скорости

Линейность Разрешение

1/4096FS или 1/16384FS

Повторяемость точность

Регулировки сигнала

Повторяемость ± 2 бит (фактическая точность, связанная с установкой и концентрацией вала.) Разрешение или направленность, внешняя Настройка линии предустановки функциональности.

Операционной Температура

-20-75 ℃ Программирование Температурный диапазон: 0 ℃ ~ + 70 ℃

Для хранения Температура

Класс защиты от поражения электрическим током

Вибрации и ударов

-40-80 ℃

IP67 для корпуса IP65 для вала

20 г, 10 ~ 2000 Гц; 100 г, 6 мс

Допустимую скорость вращения

2400 об/мин

Соединительный кабель с разъемом USB

1 м 8-жильный экранированный кабель.

Общая Особенности

Зажимной фланец или синхронный фланец, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый чертеж общего размера)

С протоколом Modbus RTU ptz-камерыЗаводские параметры:

Функция код

Паритет

Скорость передачи данных

Адрес

Разрешение

Направление

04

Даже

9600

-1 шт.

4096

По часовой стрелке

Соединение

Функция код

Паритет

Скорость передачи данных

Адрес

Разрешение

Направление

04

Даже

9600

-1 шт.

4096

По часовой стрелке

Примечание: 1. Как использовать Programming-permit-line (синий)

При установке режима: синий провод кодировщика и Коричневый провод соединены с положительной силой + вместе. В это время скорость связи кодировщика фиксируется на 19200bps.

Режим без настройки: при нормальной работе рекомендуется подключить синий провод и белый провод вместе к земле питания.

2. Как использовать reset line (серый)

Когда линия сброса (серая) подключена к питанию + более 1 секунды, текущие данные кодировщика становятся значением сброса (значение сброса кодировщика может быть установлено произвольно)

Кодировщик также может быть сброшен с помощью инструкции (для конкретных инструкций см. Пример 2)

 Установка размеры (Единица измерения: мм)

Зажимной фланец (по умолчанию)

Описание протокола связи Modbus:

Скорость передачи данных:. 4800bps 9600bps (по умолчанию) 19200bps 38400bps 115200bps ....

Формат кадра: 8 бит данных, 1 стоп бит, даже паритет, нет управления потоком (можно настроить без паритета, пожалуйста, сообщите при заказе)

МEssage формат

Функция код 03H: Считывает значение параметра

Запросы мастера: адрес/код функции/адрес параметра/длина данных/код проверки

Ответы раба: адрес/код функции/длина байта/значение параметра/код проверки

Функция код 04H: Прочитайте измеренные значения

Запросы мастера: адрес/код функции/адрес данных/длина данных/код проверки

Ответы раба: адрес/код функции/длина байта/Информация о данных/код проверки

Функция код 10H: Изменение значений параметров

Запросы мастера: адрес/код функции/адрес параметра/длина данных/длина байта/значение параметра/код проверки

Ответы раба: адрес/код функции/адрес параметра/длина данных/код проверки

TСоглашение о связи между мастерскими машинами:

Мастер отправляет каждый кадр данных должен содержать следующую информацию (шестигранник)

Адрес работника/функционального кода/информации слова/контрольный код

SlaveАдрес (1 байт): Количество оборудования для рабов. По адресу работника мастер определяет коммуникационное оборудование. Который устанавливается по адресу пользователя, ведомый получит информацию, отправленную мастером. В сети Modbus каждый из рабов должен иметь уникальный адресный код и может отвечать только на адресный код работника.

Код функции (1 байт): Код функции отправляется мастером, чтобы сообщить работнику, какую работу выполнить.

ИнформацияWord(N байт): Включая различные адреса данных, длину данных и информацию данных между коммуникациями машин.

Проверьте код (2 байта): Поскольку используется для обнаружения передачи данных, возможна ошибка с помощью циклической проверки избыточности CRC16.

Экземпляра

1.Команду перезагрузки

Хост отправляет 01H 05H 00H 00H контрольный код

Ответ раба: 01H 05H 00H 00H контрольный код

Прочесть Результаты замеров остаютсяКомандаS
Отправляет сигнал 01 04 00 00 01 02 20 0B
Примечание: 01-это адрес кодировщика, 04H-это функциональный код, 00H 01H-это адрес данных, 00H 02H-это длина данных, 20H 0BH-это контрольный код.
Ответ раба: 01H 04H 04H 00H 00H 01H 00H FAH 14H
Примечание: 01-это адрес кодировщика, 04H-это код функции, 04H-это длина данных, 00H 00H 01H 00H-это данные, FAH 14H-это контрольный код.
Для настройки параметров кодировщика используйте специальное программное обеспечение CALT нашей компании.
