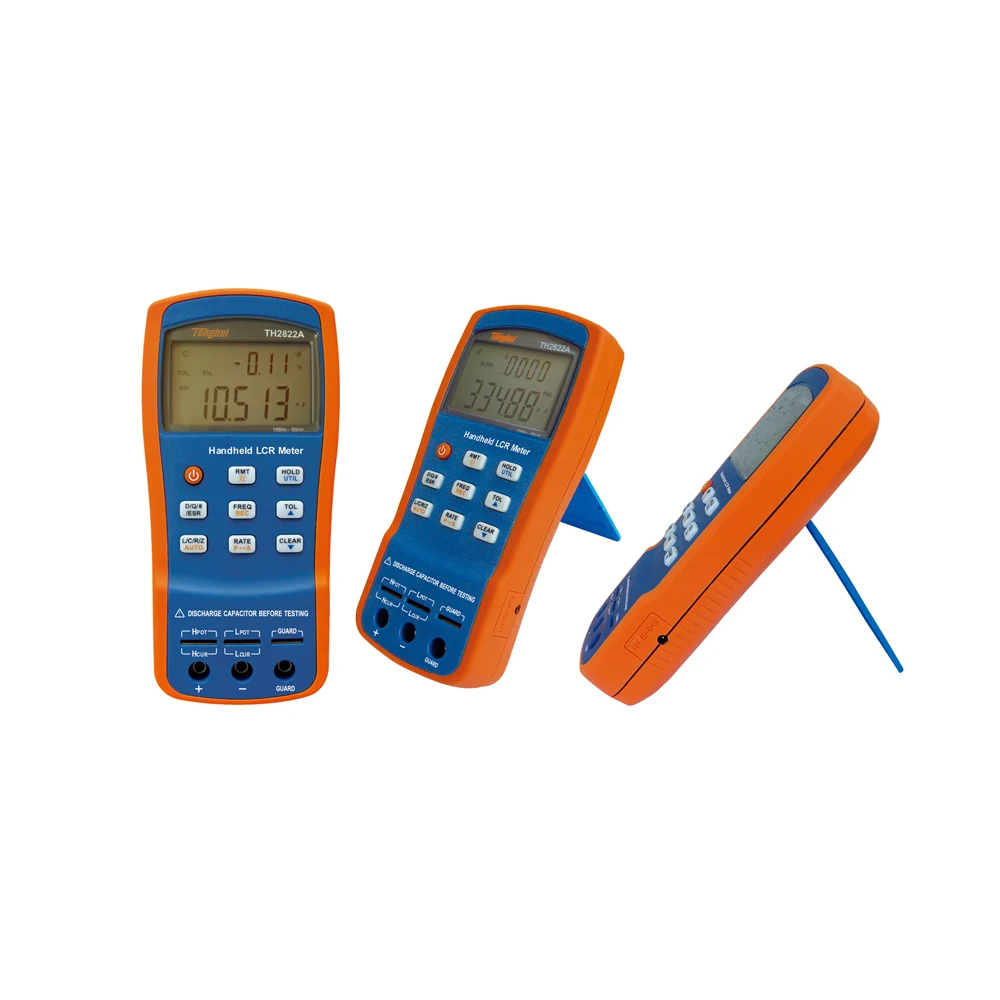

Tonghui TH2822A handel счетчик LCR Цифровой мост измерения индуктивности сопротивления

Tonghui TH2822A handel счетчик LCR Цифровой мост измерения индуктивности сопротивления

Краткое описание:

Благодаря передовой технологии испытания на сопротивление, Tonghui запустил TH2822 серии портативных LCR метров. Эта серия в настоящее время обладает самыми мощными функциями и выдающимися производительностью в этой отрасли, сравнимыми с счетчиками LCR. Между тем это достижение Tonghui после многих лет усилий и исследований в области тестирования пассивных компонентов.

Серия TH2822 применяет сверхнизкое энергопотребление и высокоплотную технологию сборки SMD и может одновременно отображать основные и вторичные параметры на ЖК-дисплее с подсветкой. Двухцветная оболочка имеет великолепную форму, и функции просты в эксплуатации. Тестовая частота до 100 кГц, показания основной параметр 40000 отсчетов и Разрешение коэффициент диэлектрических потерь 0,0, 001 аккумулятор большой емкости. Точные и удобные измерения пассивных компонентов могут быть выполнены в различных случаях в течение длительного времени. Для удовлетворения различных потребностей рынка несколько уровней сигнала и функции тестирования DCR увеличиваются на TH2822D/E. Точность теста может достигать 0.1%.

С интерфейсом USB, серия TH2822 может удобно общаться с ПК и управляться дистанционно ПК. Для того, чтобы удовлетворить растущий испытаний на SMD и баланс в зависимости от различных потребностей в том, что касается производительности и цена, два вида 4-терминал тест Кельвина пинцетом TH26009C и TH26029C не являются обязательными для users'choice.

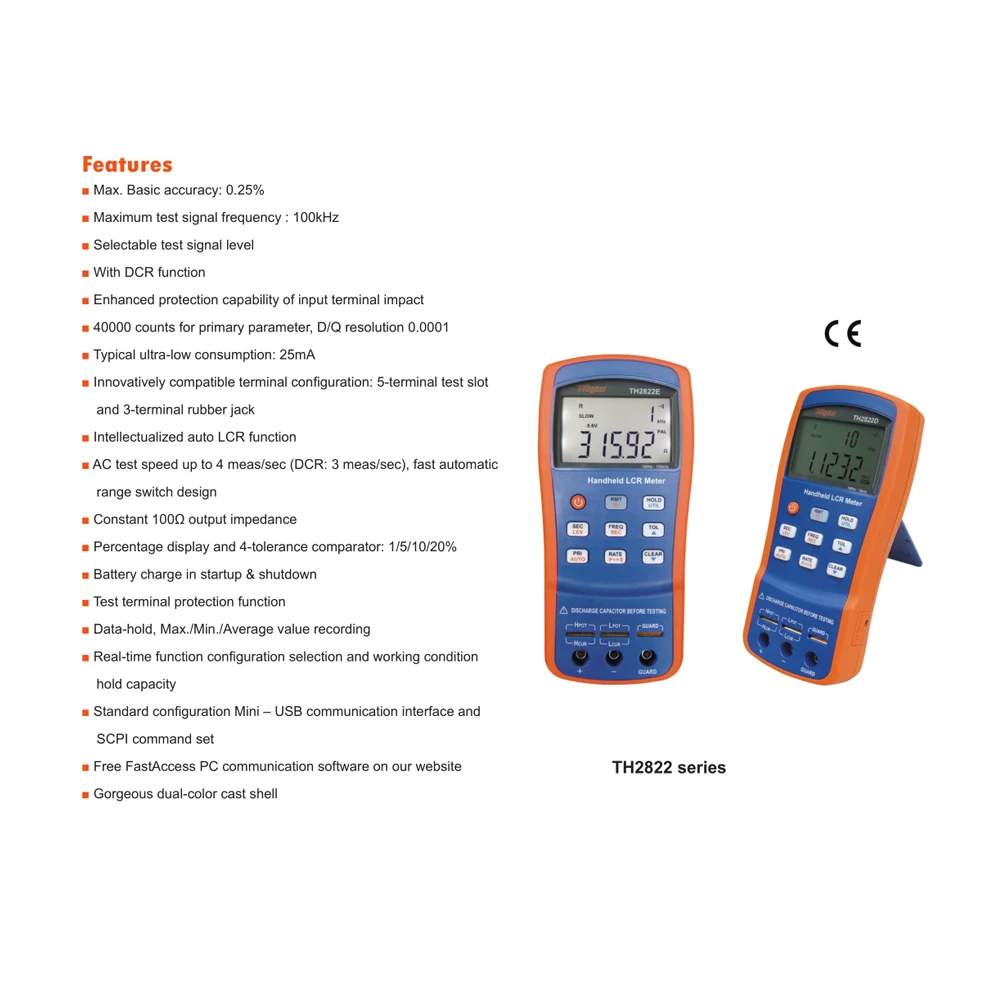

Характеристики:

Модель

TH2822A

Функция

Тестовый параметр

Основные параметры: L / C / R / Z вторичные параметры: D / Q / R /θ/ ESR

Эквивалентная схема

Серии и параллельные

Параметр andEquivalent Mode

Держатель, авто

Режим диапазона

Авто

Измерительные клеммы

3-Терминал, 5-терминал

Скорость измерения

4 изм/сек, 1,5 изм/сек

Скорость измерения DCR

------

Функция калибровки

Открытый, короткий

Функция компаратора

1%, 5%, 10%, 20%

Входной предохранитель

0.1A / 250V

Интерфейс

Мини-USB (виртуальный последовательный порт)

Тестовый сигнал

Частота тестирования

100 Гц, 120 Гц, 1 кГц, 10 кГц

Уровень тестирования

0,6 Vrms

Выходное сопротивление

100 Ом

Дисплей

Дисплей

LCD первичный-Вторичный двойной дисплей, с подсветкой (TH2822 не доступен)

Чтение

Макс. Основные параметры: 40000 цифр, вторичные параметры D/Q минимальное разрешение: 0,0001

Базовая точность

0.25%

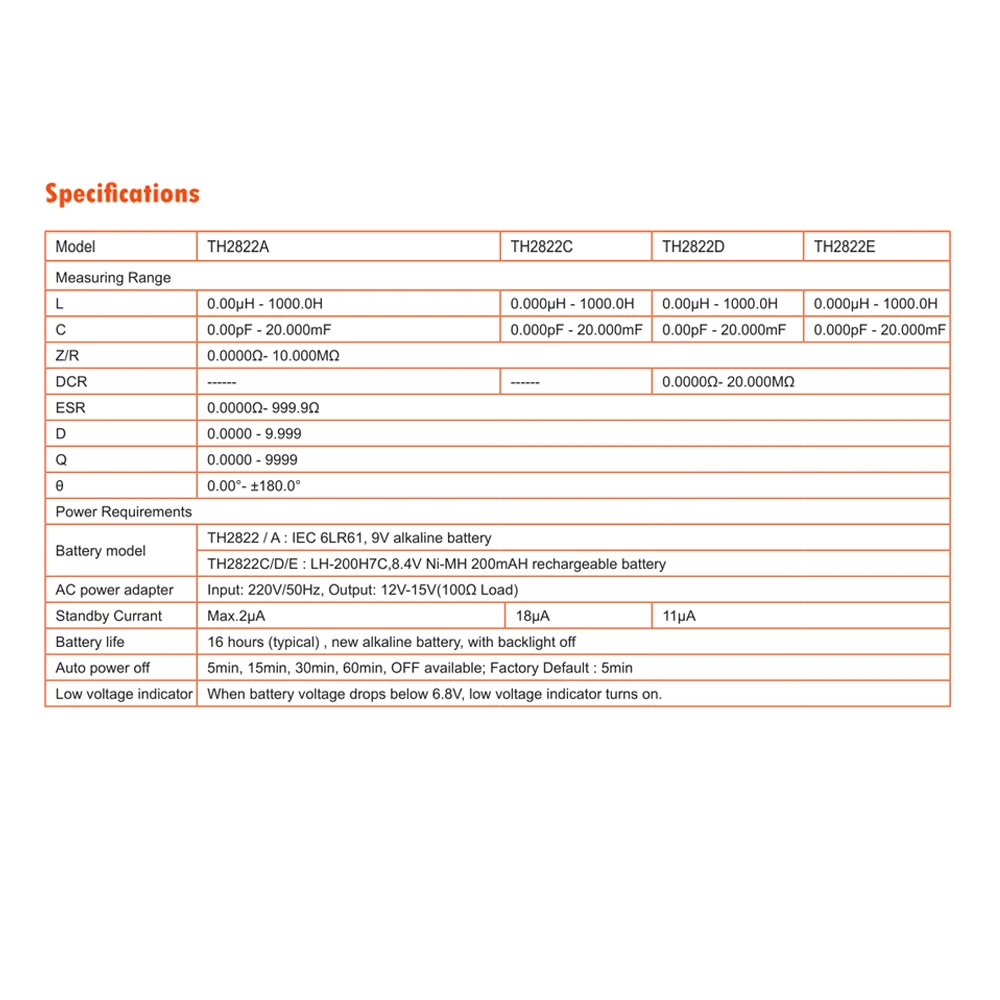

Диапазон измерений

L

0.00μH-1000,0 H

C

0.00pF - 20.000mF

Z/R

0.0000Ω- 10.000MΩ

DCR

------

ESR

0.0000Ω- 999.9Ω

D

0,0000-9,999

Q

0,0000-9999

Θ

0,00 °- ± 180,0 °

Требования к питанию

Модель аккумулятора

TH2822A: щелочная батарея IEC 6LR61, 9V

Адаптер питания переменного тока

Вход: 220 В/50 Гц, выход: 12 в-15 в (нагрузка 100 Ом)

Смородина в режиме ожидания

Max.2μA

Срок службы батареи

16 часов (Типичный), новая щелочная батарея, с подсветкой

Автоматическое отключение питания

5 мин, 15 мин, 30 мин, 60 мин, выключено доступно; Заводской по умолчанию: 5 мин

Индикатор низкого напряжения

В тех случаях, когда напряжение батареи падает ниже 6,8 V, Индикатор низкого напряжения включается.

Стандартный

Название аксессуаров

Модель

TH26028(CCC)

TH26004F(JC-BBC03009)

TH26010B

TH26027AS

Опционально

Название аксессуаров

Модель

TH26029C
