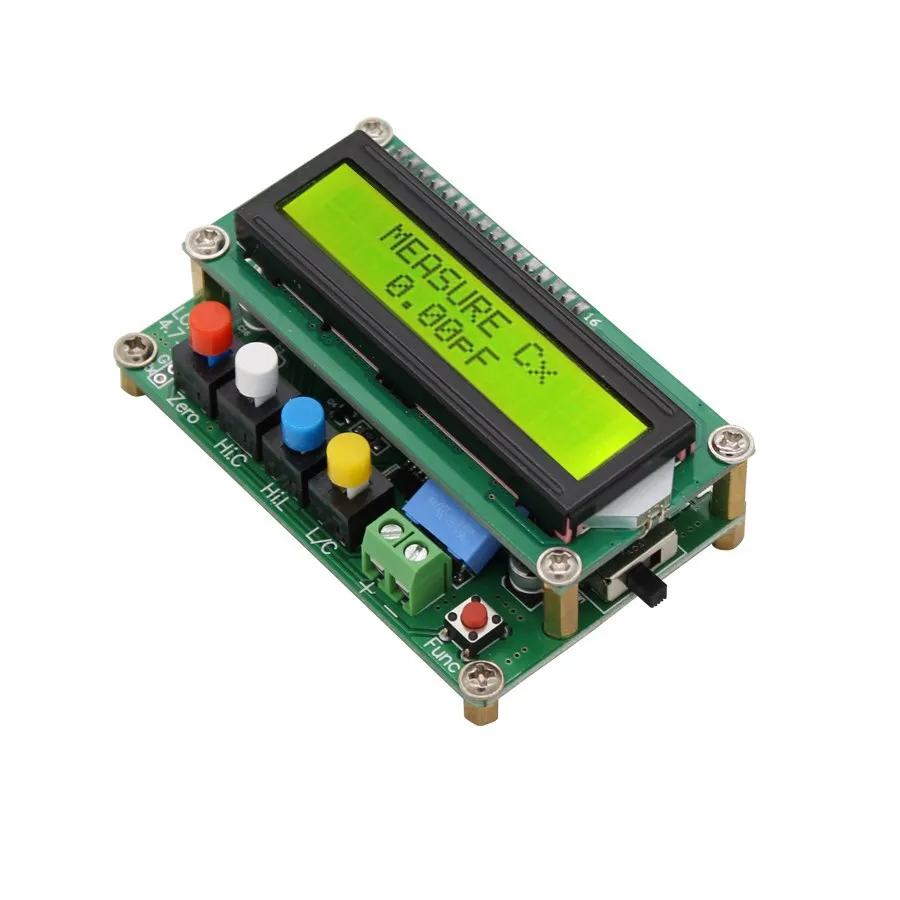

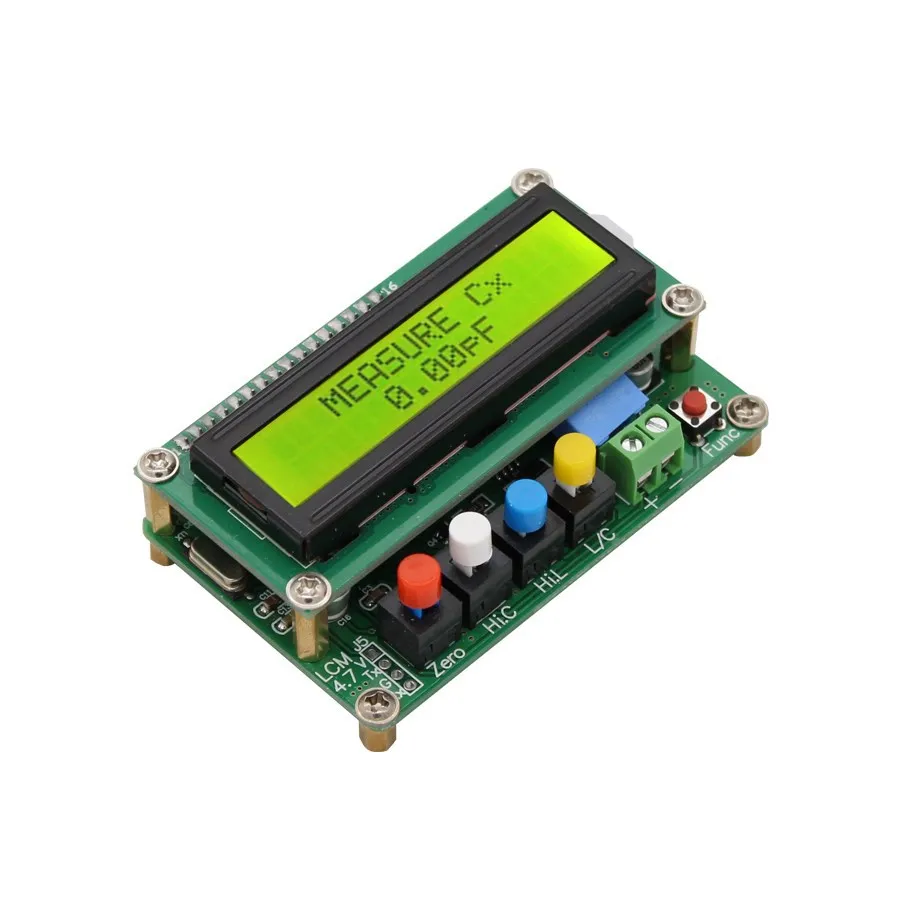

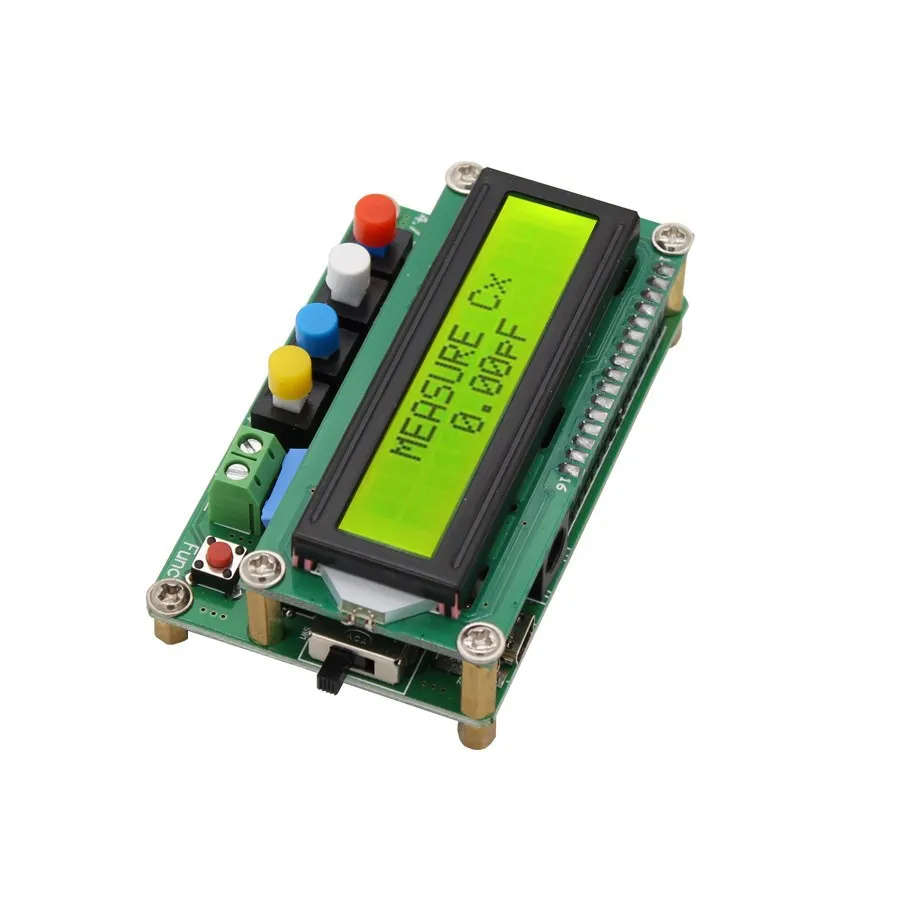

Новый LC 100A цифровой L/C измеритель индуктивности постоянной ёмкости

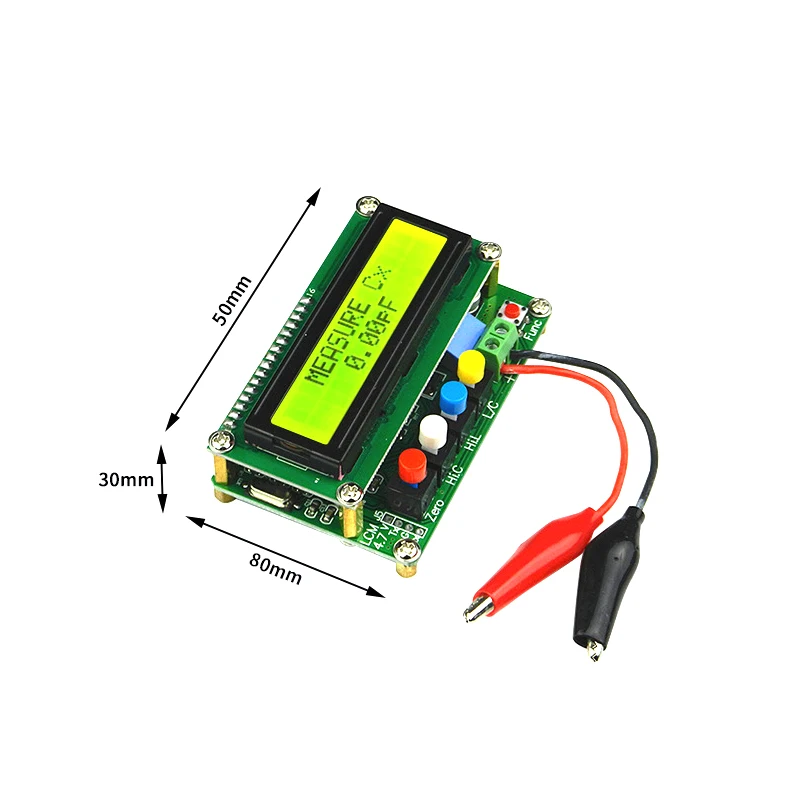

ПараметрНа основе принципа резонанса L/CВысокая скорость микроконтроллера точность вычисленияДиапазон измерения ниже 1uH и 1pFОсобенно подходит для микроволнового производства и измеренияТрансформатор источника питания, индуктивный фильтр и так далее.LC100-Ahas четыре положения диапазона измерения:1. Диапазон C. ....... Емкость (0.01pF-10 мкФ)2. Диапазон L. ....... Индуктивность (0.001uH-100mH)3. Дальность дальности. ..... Большая индуктивность (0,001 mH-100 ч)4. Диапазон Hi.C. ..... Большой диапазон емкости (1uF-100mF)Все положения файлов являются автоматическими диапазонами измерения, легкоРаботает.Точность измерения: как показано на следующем фотоРежим ЖК-дисплея: 1602Диапазон тестовых частот: L/C около 500 кГц большой индуктивности 500 ГцРазмеры: 3,15x1,97x0,82 дюймовПожалуйста, перезагрузите до нуля перед тестированиемЧастота тестирования этого изделия выше, она не подходит для измерения электролитического конденсатора

Посылка:

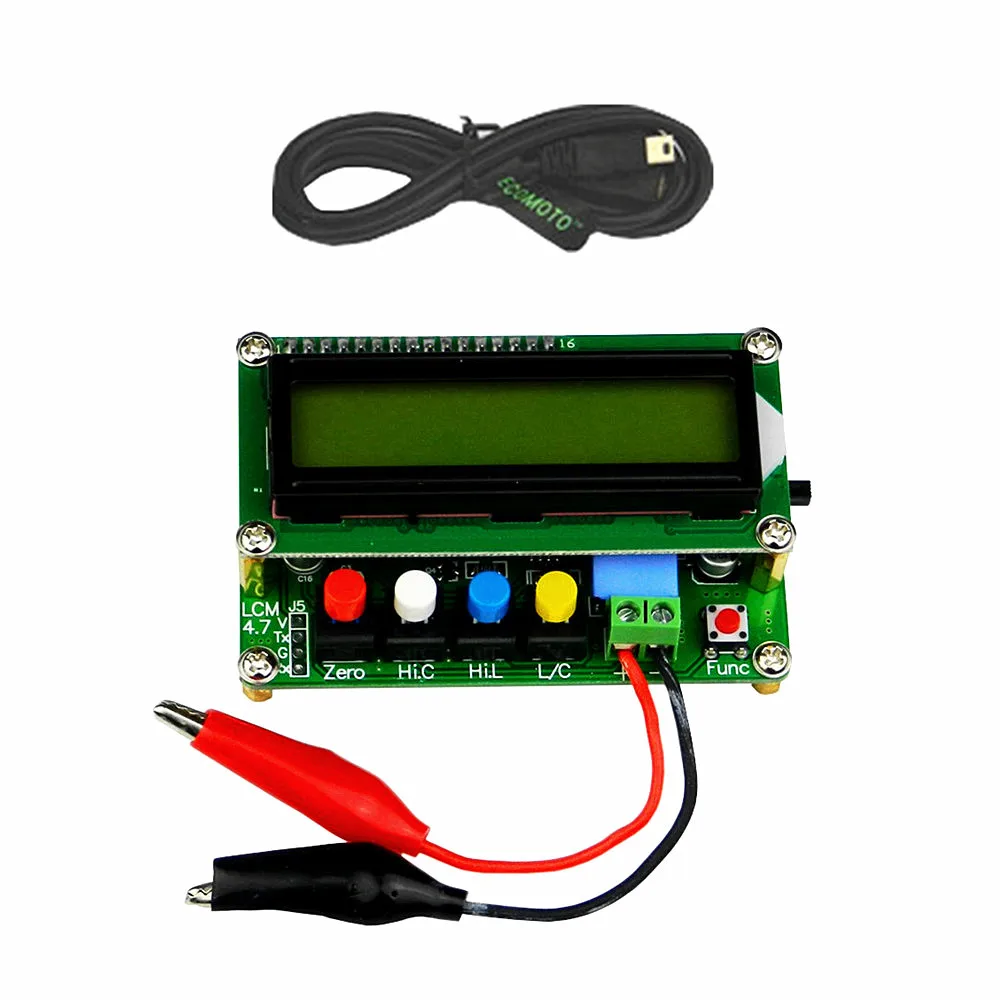

LC-100A:1 x LC-100A1 х USB кабель2 x тестового зажима

Функция пяти кнопок:Красный: сбросЗапись: Большая емкость на выбор (с самоблокировкой)Синий: большой Индуктивный Привет. L выбор (с самоблокирующимся)Желтый: L/C (с самоблокирующимся)Черный: функциональная кнопкаПодробности следующим образом (нажмите «1», отпустите «0», «X» случайный)LC100-AFunction столИнтерфейс: мини-usb и разъем 5,5dc (внутренний: положительный полюс, внешний:Отрицательный полюс)
3. Направление для использования⑴. Включение счетчика L/C⑵. Выберите соответствующие файлы, индуктивность: Lx, емкость: Cx, большойИндуктивность: Hi.L, большая емкость: Hi.C. Дисплей следующим образом (ТестированиеКонцевая петля):Индуктивность: измерение Lx в диапазоне5Емкость: измерение Cx 0.00pFБольшая индуктивность: Измерьте дальность дальностиБольшая емкость: Измерьте Hi.C 0.00pFДисплей следующим образом (испытательный терминал короткого замыкания):Большая индуктивность: измерение Hi.L 0.000mHИндуктивность: измерение Lx 0.000uHЕмкость: Измерьте Cx над диапазоном(3). При тестировании терминала Откройте петлю измеренное значение емкостиНе является «0», или ведьма индуктивности не является «0», как испытаниеТерминал короткого замыкания, вы можете сбросить до «0» путями емкостиМодель и модель индуктивности, следующим образом:(A) емкость моделиНажмите красную кнопку, как испытательный терминал открыть петлю, он отображает«Вычисление…», удерживайте нажатие в течение одной секунды, когда«Вычисление… ок» отображается, отпустите красныйКнопка, сброс на «0» закончен, и отображается «0.00pF»,Затем можно измерить емкость.(B) модель индуктивностиНажмите красную кнопку в качестве тестового терминала рубашки цепи, он отображает“0.000uH” или “0.000mH”, а затем индуктивность может бытьИзмерения.(4). Пожалуйста, нажмите черную функциональную кнопку, как показанные результаты, иБудет отображаться соответствующая частота.Примечание:

1. Перед тестированием ёмкости или индуктивности, пожалуйста, перезагрузите до "0", или

Возможны ошибки. Даже если «0» отображается перед измерением,

Требуется сброс до «0».

2. Во время сброса в "0", при "вычислении... ок"

Появились, пожалуйста, удерживайте нажатие в течение 2-3 секунд, и параметр

Будет предложена запись в «<данные сохранены>», затем будет выпущена.

3. Сброс в "0" запрещен, так как компоненты измеряются. Если

Вы делаете это, пожалуйста, немедленно выключите и перезагрузите, а затем перезагрузите до «0».

4. Время измерения большой емкости (выше 10mF) может быть больше

Чем одна секунда, и требуется от семи до восьми секунд, чтобы получить

Измеренное значение емкости (100mF).

5. Не позволяйте измерять емкость, которая не разряжена, в противном случае

Может повредить мейнфрейм.

Если вам нужно руководство на английском языке, пожалуйста, нажмите здесь:Руководство по эксплуатации на английском языке, Спасибо
