Синтезатор частоты источника сигнала Adf4351 с фазоблокировкой 30 дБ

Синтезатор частоты источника сигнала Adf4351 с фазоблокировкой 30 дБ

Ручной с функцией регулировки амплитуды4,4 ГГцИсточник радиочастотного сигнала

Умный генератор сигналовЭто широкополосный практичный портативный простой источник радиочастотного сигнала,-принимает компьютерный автоматизированный хост-компьютер дисплей, он интегрирует высокопроизводительный частотный синтезатор и амплитудный блок управления (был откалиброван), обеспечивает высокую производительность, малый размер, низкое энергопотребление и высокое соотношение производительности и цены.
Умный генератор сигналовИспользует стандартныйUSB 2,0Сустава (TYPE-C) Связь между устройствами, подходит для использования в помещении и на открытом воздухе или даже на открытом воздухе в различных условиях; Поскольку устройство является легким и компактным, у него есть собственный монитор, особенно подходит для переноски.

Умный генератор сигналовВключенный частотный диапазонADF4351 (37,5 МГц-4,4 ГГц) ADF4350 (137,5-4,4 ГГц);Минимальная частота шагового двигателя1 кГц;С функцией регулировки амплитуды, LF до 2,5 ггцМаксимальный выходной диапазон в пределах диапазона+ 15dBm, 2,5 ггц до 4,4 ггцМаксимальный выходной диапазон в пределах диапазона5dBm (С конкретной ссылкой на измеренное значение)。

、 Технические характеристики изделия

1Исходный вес нетто:90 гС чпу алюминиевый сплавФрезерный станок с ЧПУКорпус);

2、USBПотребляемый ток300mA;

3С разрешениемPL2303SAСерийный номерUSBЧиповая связь, при установке драйвера вы можете автоматически установить драйвер genius.;

4、 Функция:

В левой панели навигацииSMAПорт, режим доставки по умолчанию10 МГц, Положительный и отрицательный0.1ppmТемпература компенсирует выход источника часов, он также может быть настроен как внешний режим ввода часов(Необходимо связаться с владельцем, чтобы изменить);

СправаSMAПорт, можно через ключ/Верхнее компьютерное программное обеспечение установлено в точку частоты RF источника/Источник сигнала развертки, амплитуда может быть числовым контролем.

5Размеры: длина * ширина * высота: 68*48*17 мм (Бесплатная доставкаSMAИнтерфейс);

6、 Счете-фактуре:TYPE-CЛиния+Множество 。

7Клавиша WithOLEDAnd, может работать в автономном режиме, также может управлять пк, хранение питания, он может хранить значение последнего сбоя питания.

II. Индекс порта источника радиочастотного сигнала

1、 Частота диапазона выходного сигнала:ADF4351(35 МГц-4,4 ГГц)

ADF4350 (137,5 МГц-4,4 ГГц);

2Диапазон амплитуды сигнала:-20dBmДля того, чтобы+ 15dBm(LF-2.5GHzВ рамках) прошла калибровку;

-15dBmДля того, чтобы+ 5dBm(2,5G-4,4 ггцВ рамках) прошла калибровку.

                            (Каждый диапазон частот превышает вышеуказанный диапазон настроек, значения жк-дисплея не откалиброваны)

3、 Частота разрешение:1 кГц;

4、 Стабильность частоты и точность (типичные значения):±0.1ppm;

5、 Гармонические17dBc(@ 1 ггц);

6、 Фазовый шум:Фазовый шум=-104.00 дбм/гц @1 ГГц100 кГц。

Три, гармоническая волна и фазовый индекс шума порта источника радиочастотного сигнала

1Гармонический анализ, выходной сигнал1 ГГц,Амплитуда0dBmВыход, второй гармонический2 ГГцВо время16.61dBc, Третьей гармоники3 ГГцВо время17.68dBc,

2Входящий в фазу анализ шума, выходной сигнал1 ГГц,Амплитуда0dBmВыход,

       Фазовый шум=-95.73dBm/гц @ 10 кгц

     Фазовый шум=-104.00 дбм/гц @ 100 кгц

Четыре испытания плоскостности источника радиочастотного сигнала

1、Установлен источник радиочастотного сигналаLF-4400MHz,Развертки выход,Шагового двигателя100K,На время развертки10 мс,Мощность установленМаксимальная выходная мощность;Анализатор спектра принимает максимальный режим удержания.

2、Установлен источник радиочастотного сигналаLF-4400MHz,Развертки выход,Шагового двигателя100K,На время развертки10 мс,Мощность установлен+ 5dBmВыход;Анализатор спектра принимает максимальный режим удержания.

3、Установлен источник радиочастотного сигналаLF-4400MHz,Развертки выход,Шагового двигателя100K,На время развертки10 мс,Мощность установлен0dBmВыход;Анализатор спектра принимает максимальный режим удержания.

4、Установлен источник радиочастотного сигналаLF-4400MHz,Развертки выход,Шагового двигателя100K,На время развертки10 мс,Мощность установлен-10dBmВыход;Анализатор спектра настроен на максимальный режим обслуживания.

5、Установлен источник радиочастотного сигналаLF-4400MHz,Развертки выход,Шагового двигателя100K,На время развертки10 мс,Мощность установлен-15dBmВыход;Анализатор спектра принимает максимальный режим удержания.

5. Руководство по эксплуатации

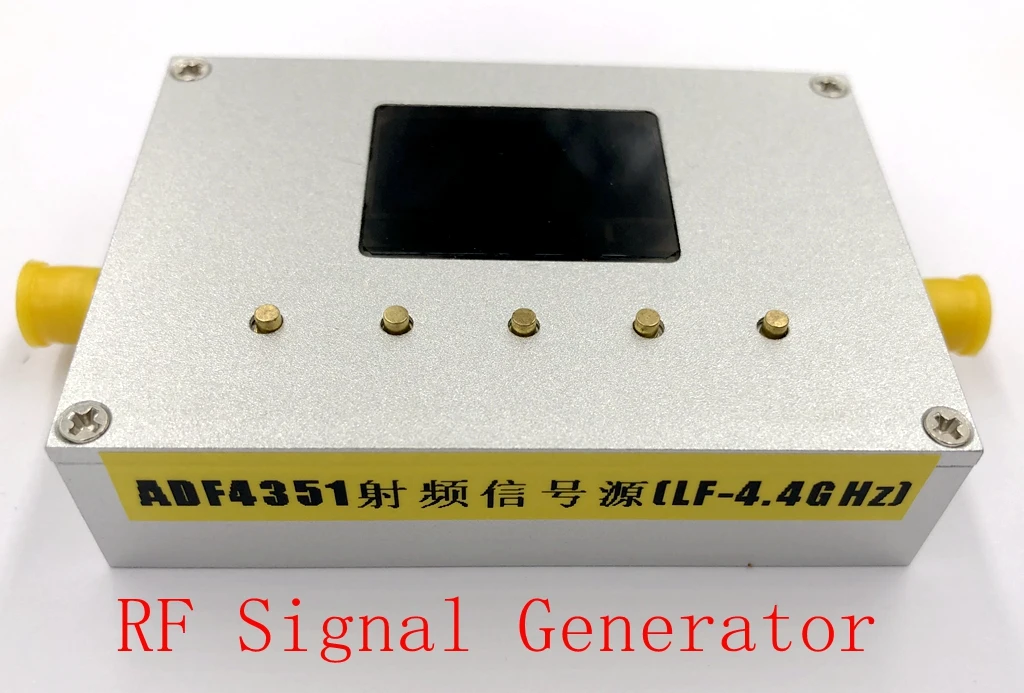

1、 Оборудования физическая карта

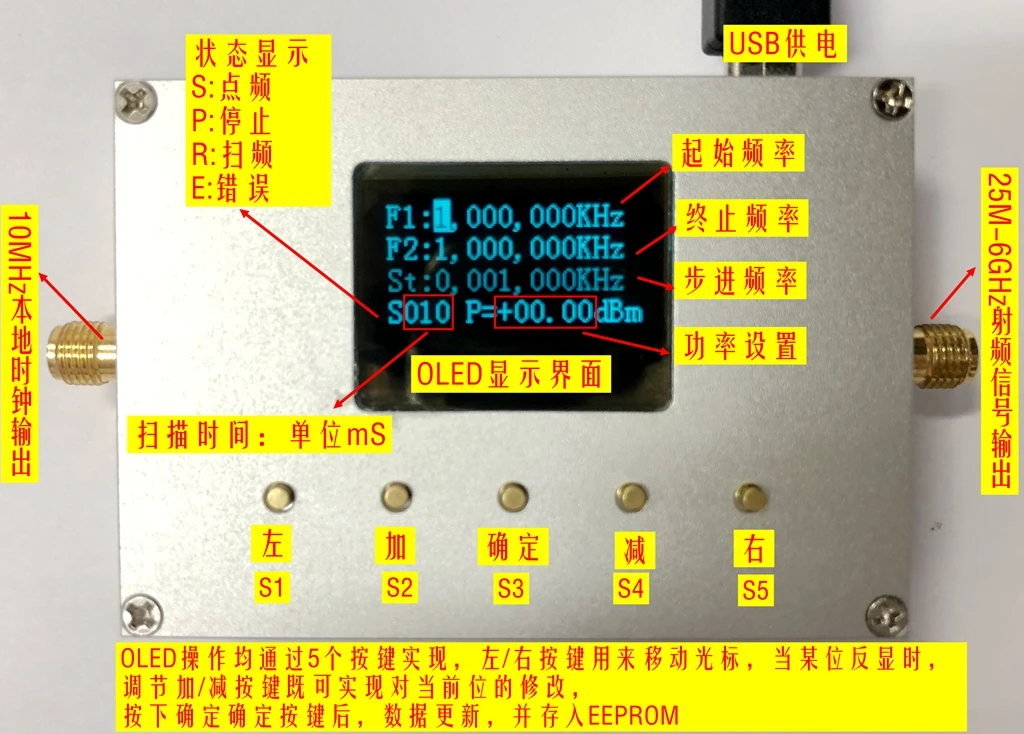

2Инструкции по эксплуатации аппаратной панели

Пожалуйста, ознакомьтесь с приведенной выше картинкой для краткого объяснения:

1)Мощность питания: черезTYPE-CПодключите источник питания (компьютер).

2)Мощность переключатель:USBЗатем переключитесь на левый циферблат, правый циферблат выключен.

3)Пресс "для того, чтобы определитьS3" Ключ для начала подметания, остановки подметания

4)КнопкаS1Измените положение курсора(Левый)

КнопкаS5Измените положение курсора(Вправо)

КнопкаS2Измените положение курсора и данные

КнопкаS4Измените уменьшение данных в положении курсора

После входа в систему курсор указывает выбранную цифру. В этот чехол на 、 Пресс кнопку, чтобы изменить соотношение цена/качество выбранного цифр. 。 когда курсор находится в последней позиции выбранного элемента (или в первой части), нажмите правой кнопкой (или слева), вы можете переключить опцию. После установки параметров нажмите среднюю кнопку ОК, чтобы установить эффект.

OLEDОпераций5Ключ для достижения, слева/Правая кнопка используется для перемещения курсора, когда счетчик незначителен, регулировка плюс/Кнопка «минус» может не только изменить текущий бит, но и после нажатия кнопки «ок», обновления данных и сохранения вEEPROM

3Инструкции по программному обеспечению главного компьютера:

1)Сначала подключите оборудование, а затем откройте верхний компьютер, установите скорость передачи данных115200, Серийный порт.

Серийный номер запроса:Щелкните правой кнопкой мыши «мой компьютер», выберите «управление». Откройте управление компьютером, откройте диспетчер устройств, нажмите «порт (COMИLPT) ”, Вы можете просмотреть номер порта.

Последовательный порт драйвер:PL2303SAUsbВождения коллекцияXpwin7.rar Для того, чтобы установить этот драйвер

Схема интерфейса программного обеспечения: «открыть»Радиочастотное (RF) программное обеспечение для контроля источника», всплывающий интерфейс пк, примечание: «Образуют статического электричества. iniНе является вирусом, используется для сохранения значения, установленного верхним компьютером, потребностей иРадиочастотное (RF) программное обеспечение для контроля источника» файлы помещаются в ту же папку.

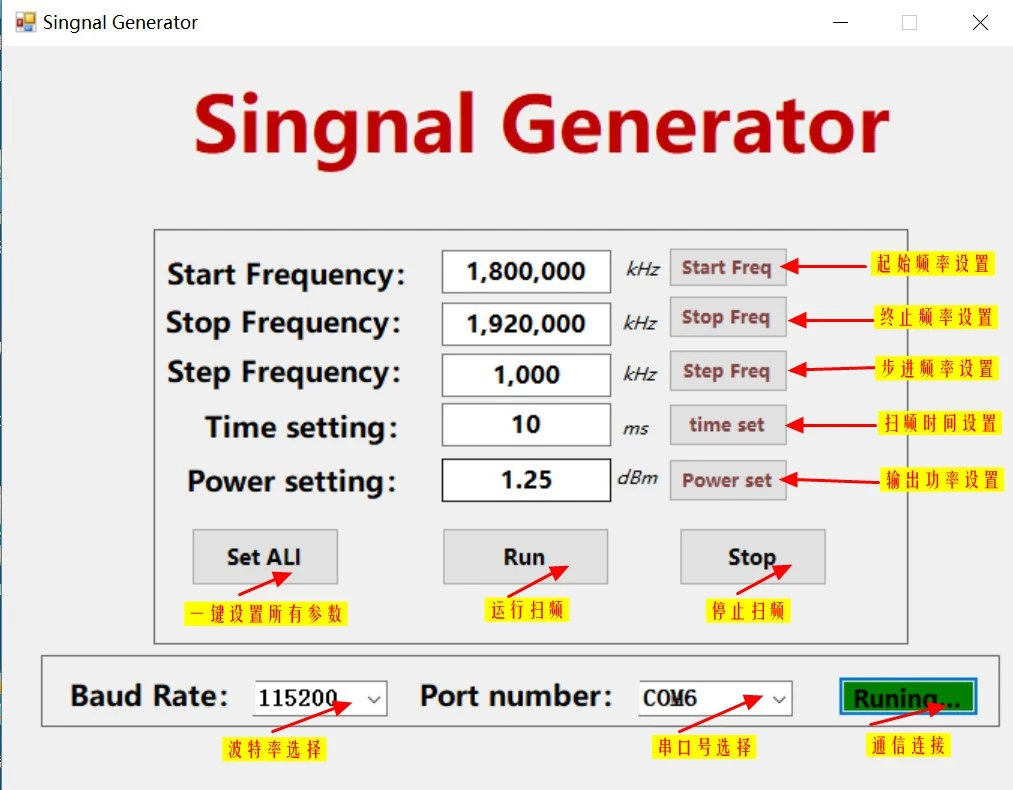

2)Интерфейс хост-компьютера, как показано на следующем рисунке: вы можете установить начальную частоту, частоту остановки, шаг развертки, время шага, настройки питания, нажмите кнопку для настройки всех параметров, пробежки, остановки развертки. Примечание: точечный частотный выход, когда начальная частота такая же, как конечная частота, или частотная развертка находится в остановленном состоянии, частота выходного сигнала-это исходное значение частоты.
