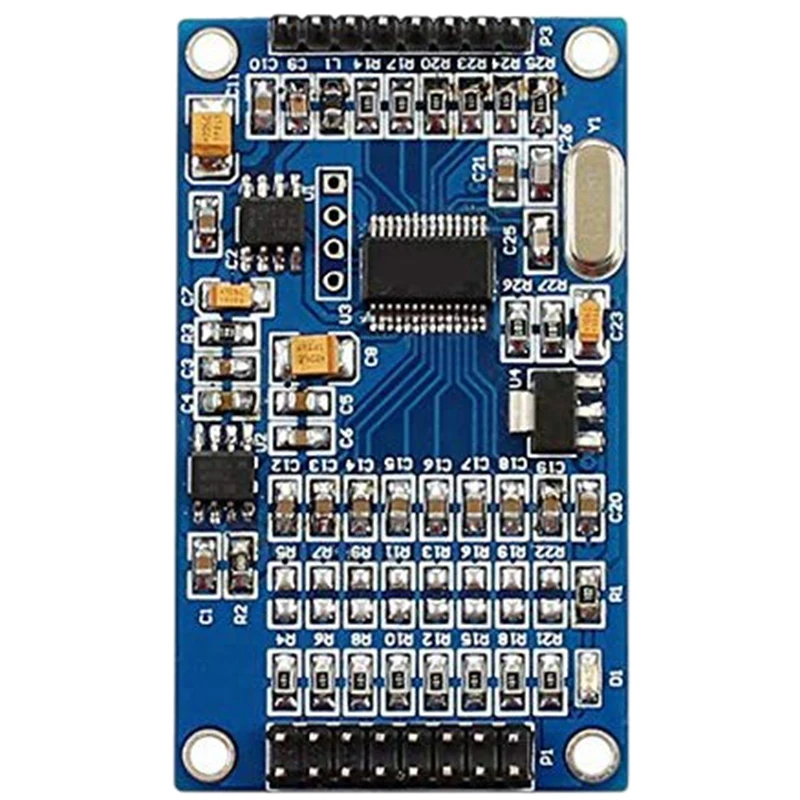

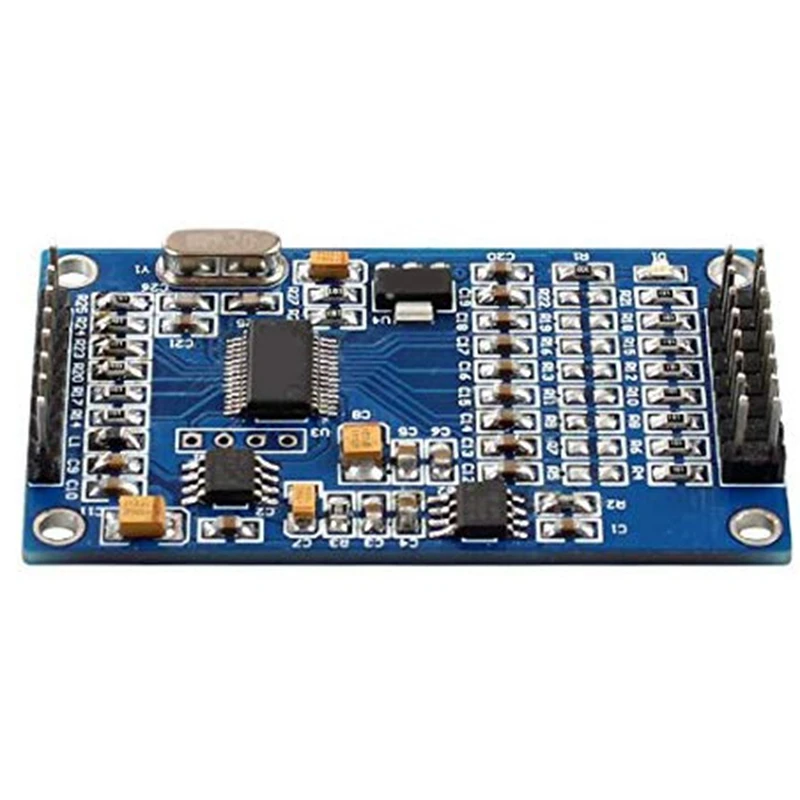

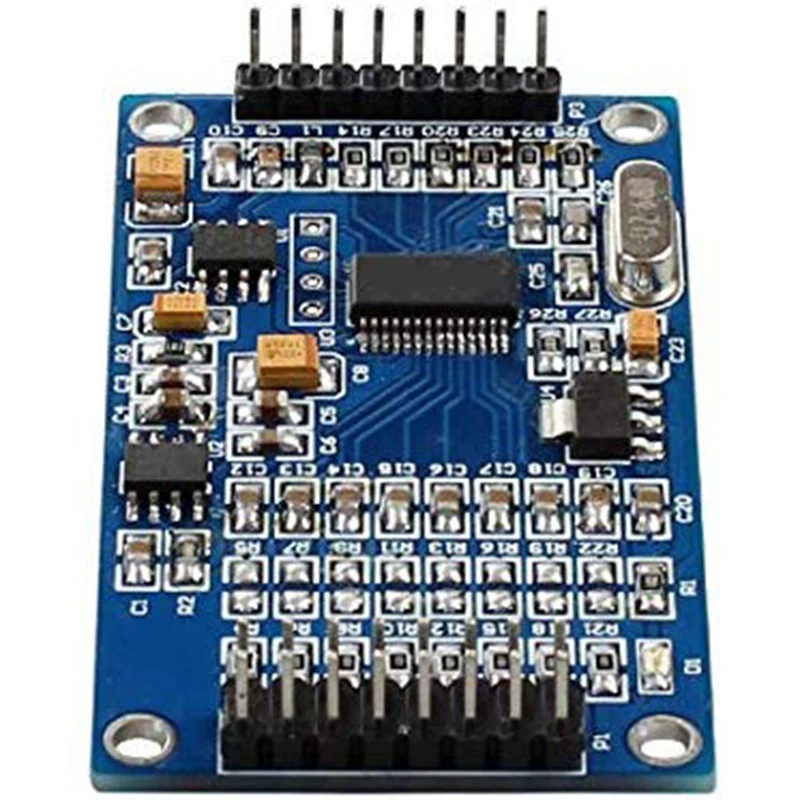

body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Встроенные высокоточные чипы TI ADS1256IDB ADC
Встроенные чипы источника напряжения ADR03 2,5 V datum
Скорость вывода данных до 30 КСП, нелинейность от низкого до ± 0.0010%
Модуль может быть настроен как 8 одиночных входов или 4 дифференциальных входа ADS1256 модуль подходит для измерения аналогового напряжения в пределах 3 в

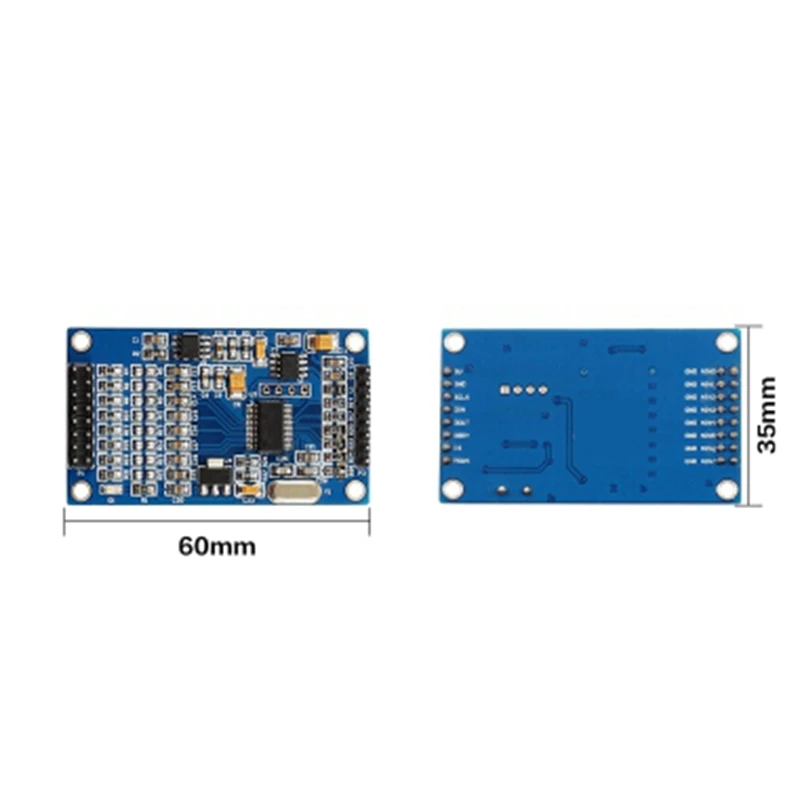

Рабочее напряжение модуля 5 В Размер платы: 35x60 мм

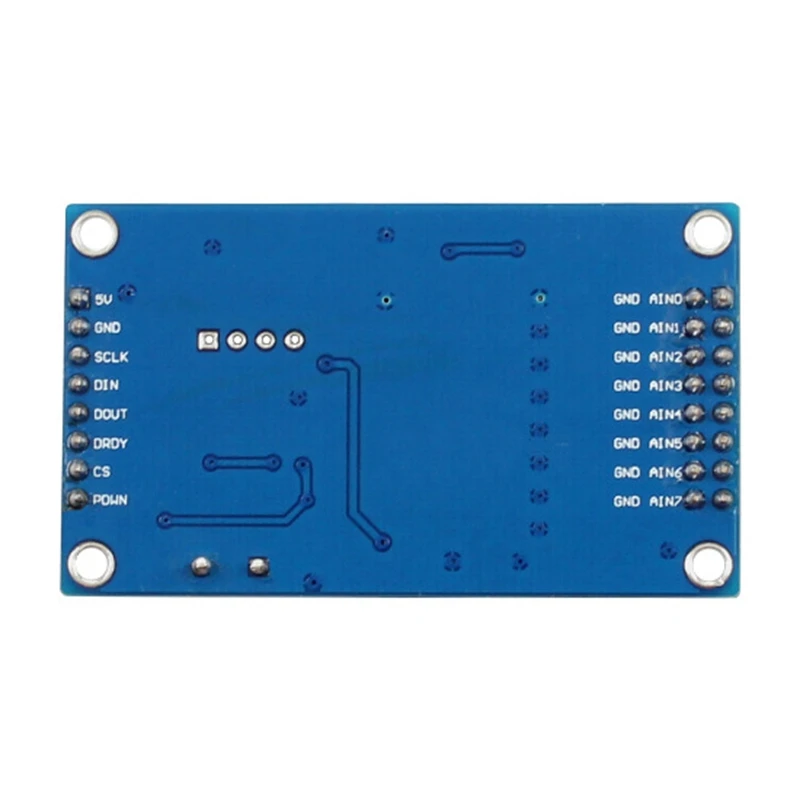

Инструкции:
5 В, GND:5 В вход питания
SCLK,DIN,DOUT,CS:SPI интерфейс связи
DRDY:ADS1256data готов к выходу (активный низкий уровень)
PDWN:ADS1256 синхронизация/выключение входного сигнала питания (активный низкий уровень)
AIN0-AIN7: аналоговый вход напряжения, он может быть настроен как 8 одиночных входов или 4 дифференциальных входа, (измеренное напряжение должно быть совместно с модулем)
Описание интерфейса:
VCC, RXD, TXD, GND: интерфейс UART
VCC, SDA, SCL, GND: I2C интерфейс
MISO,MOSI,SCK,CS2,CS1,CS0,GND,VCC: SPI интерфейс
Меры предосторожности:
Поскольку напряжение ADS1256 составляет 5 В, а измеренное напряжение должно быть на 2 в ниже напряжения питания, поэтому модуль подходит только для измерения аналогового напряжения в пределах 3 В.
Цвет: синий
Материал: PCB
Посылка включает в себя:
1 карточка модуля DS1256
Только вышеуказанная посылка, другие товары не включены.
