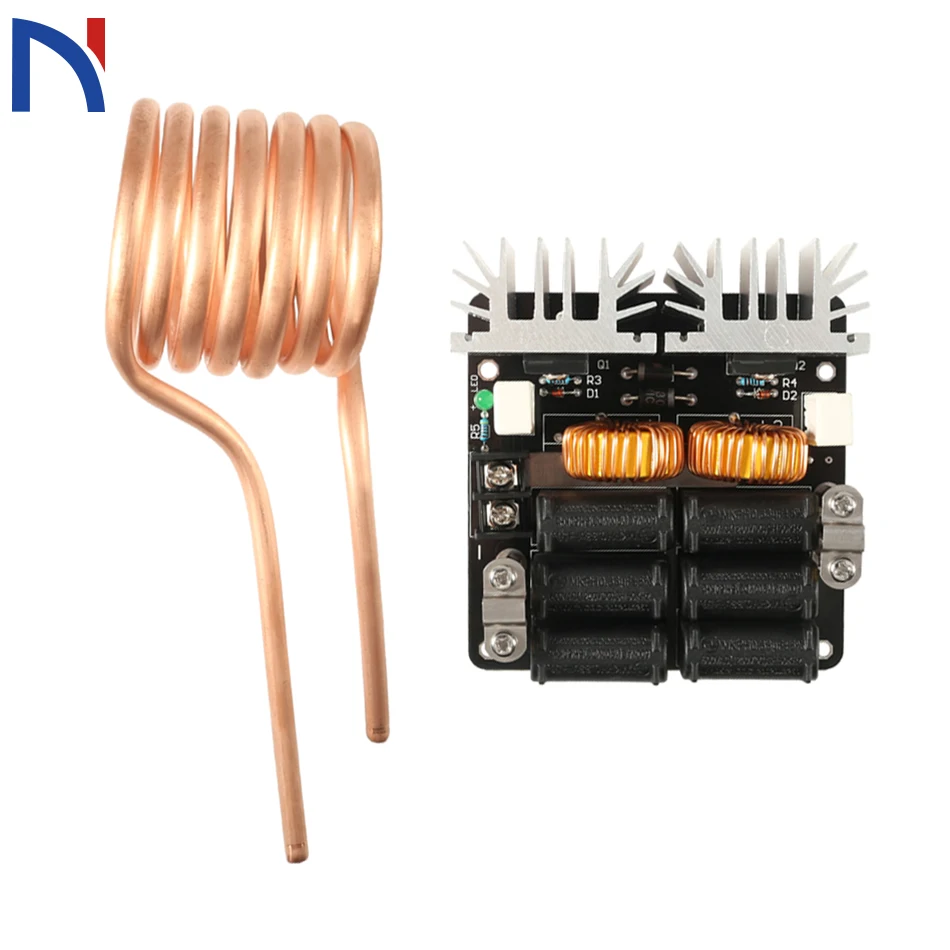

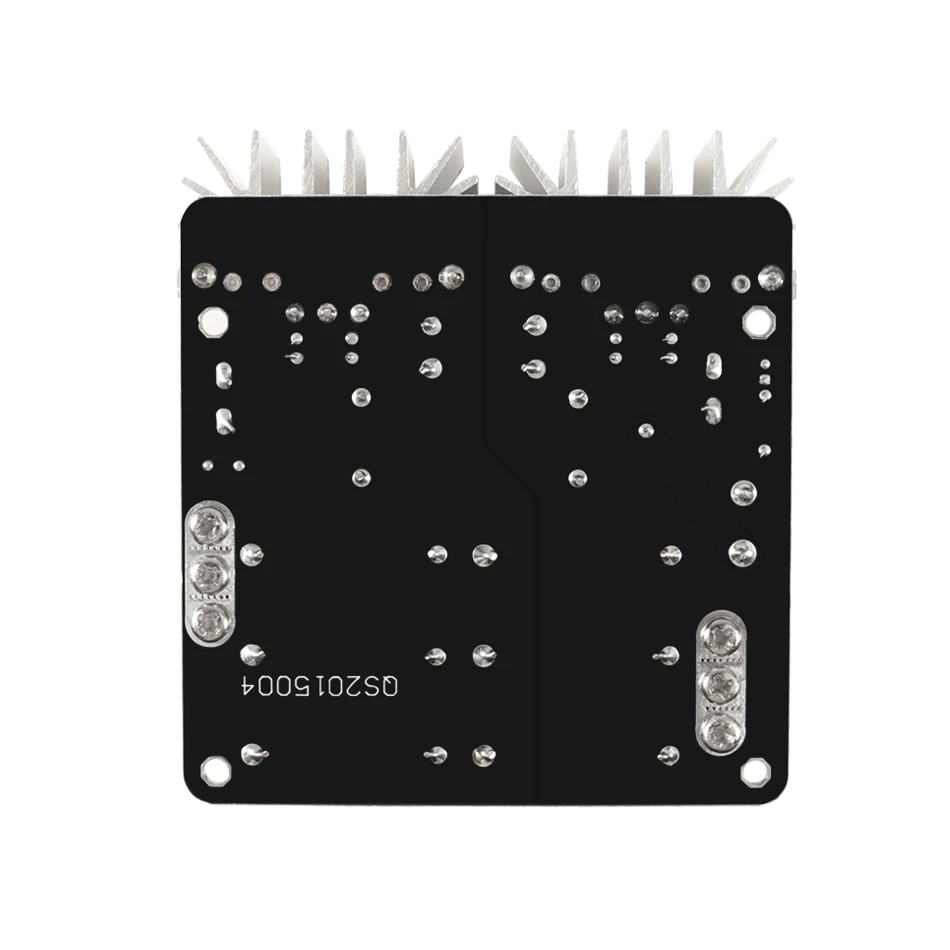

Плата индукционного нагрева низкого напряжения 1000 Вт 20 А ZVS блок питания Обратный

1000 Вт 20A ZVS низковольтная плата индукционного нагрева модуль питания Flyback драйвер нагревателя катушка Тесла 1. Низковольтный источник питания 12-48 в 2. Номинальный ток: 20А 3. Номинальная мощность: 1000 Вт, чем больше напряжение, тем выше мощность. 4. Мы протестировали источник питания 53 В, ток может достигать 30 А. Используется для проигрывателей «сделай сам» для закалки, отжига и другой термообработки мелких деталей, быстрого и удобного нагрева. 5. Вход 24 В и Ток холостого хода составляет около 3 А 6. Вход 48 В и ток холостого хода составляет около 6 А 7. Чем выше напряжение, тем выше ток при нагреве одного и того же, эффект лучше, но в то же время нагрев также выше, поэтому выбор входного напряжения зависит от ваших потребностей. Например, нагрев квадратных небольших объектов до 1 см, Используйте напряжение 24 В. 8. Покупателю требуется самостоятельное устройство питания и водяного охлаждения 9. При использовании переключателя питания, из-за высокой мощности, как правило, имеет функцию плавного запуска, а именно просто питание от выходного напряжения медленно растет, если перед напряжением до 12 В подключена цепь индукционного нагрева, не будет работать и сгорит МОП-трубка. Таким образом, напряжение достигает более 12 В подключенной цепи индукционного нагрева. 10. Объем нагреваемых объектов не может превышать 1/10 внутреннего объема нагревательной катушки (то есть диаметр нагревательного цилиндра более 1/3 диаметра нагревательной катушки), В противном случае это может быть из-за перегрузки и сгоревшей цепи или источника питания. Хотя эта схема может выдерживать входной ток 30 А, но страховка по назначению работы не более 20 А. 11. Эта схема может выполнять индукционный нагрев или заменять медную трубку на высокочастотный трансформатор, это будет мощный инвертор Примечание: 1. В комплект входит полный набор элементов цепи управления и латунь. 2. Покупателям необходимо взять с собой блок питания и охлаждения. 3. Печатная плата с использованием двусторонней стеклопластиковой платы, в основном, медные следы используются для расширения использования всей задней поверхности обычной резонансной цепи, непрерывной работы, пожалуйста, добавьте вентилятор для обдува сверху, для Охлаждения резонансных конденсаторов и других компонентов. 4. При использовании импульсного источника питания обратите внимание, что из-за высокой мощности, как правило, функция медленного запуска, когда только что открытое выходное напряжение машины медленно растет, В то время как он включается перед цепью индукционного нагрева, если напряжение поднимается до 12 В, потому что начальное недостаточное напряжение не может позволить себе вибрацию, Приводит к двум одновременным проводимым МОП-трубкам, поэтому сгорели компоненты. Таким образом, сначала начнется переключение напряжения источника питания до 12 в выше, а затем пройдет доступ к цепи индукционного нагрева. 5. Объем нагреваемого предмета внутри нагревательной катушки не может превышать 1/5 от объема (Если нагревательный цилиндр, то диаметр нагревательной катушки меньше диаметра 1/3), или это может быть связано с перегрузкой или сгоранием источника питания в цепи. Хотя эта схема выдерживает момент входного тока 20-30 А, но при безопасной работе не превышает 15 А, вы можете легко добавить Амперметр между платой источника питания и нагревателя, но всегда контролировать перегрузку по току. Эта схема может не только осуществлять индукционный нагрев, но и вводить медную трубку в высокочастотный трансформатор. Это мощный инвертор. 1. Чтобы увеличить теплоотвод, используйте подложку под заказ толщиной 8,5 мм! Охлаждающая способность очень мощная. 2. Использование стойки M4, повышает температуру и эффективность.
