Автомобильный дисплей C100

(Патент на этот продукт и изображения на дисплее были зарегистрированы с таможенной записью)

ПродуктВведение:

HUD короткий для отображения головы, основная функция-отображение информации о приборной панели автомобиля (e.g. Скорость, об/мин, температура воды, напряжение, расстояние поездки и т. Д.), и держать глаза водителя всегда на дороге, чтобы избежать опасности опускания головы, чтобы прочитать приборную панель.

Функция продукта:

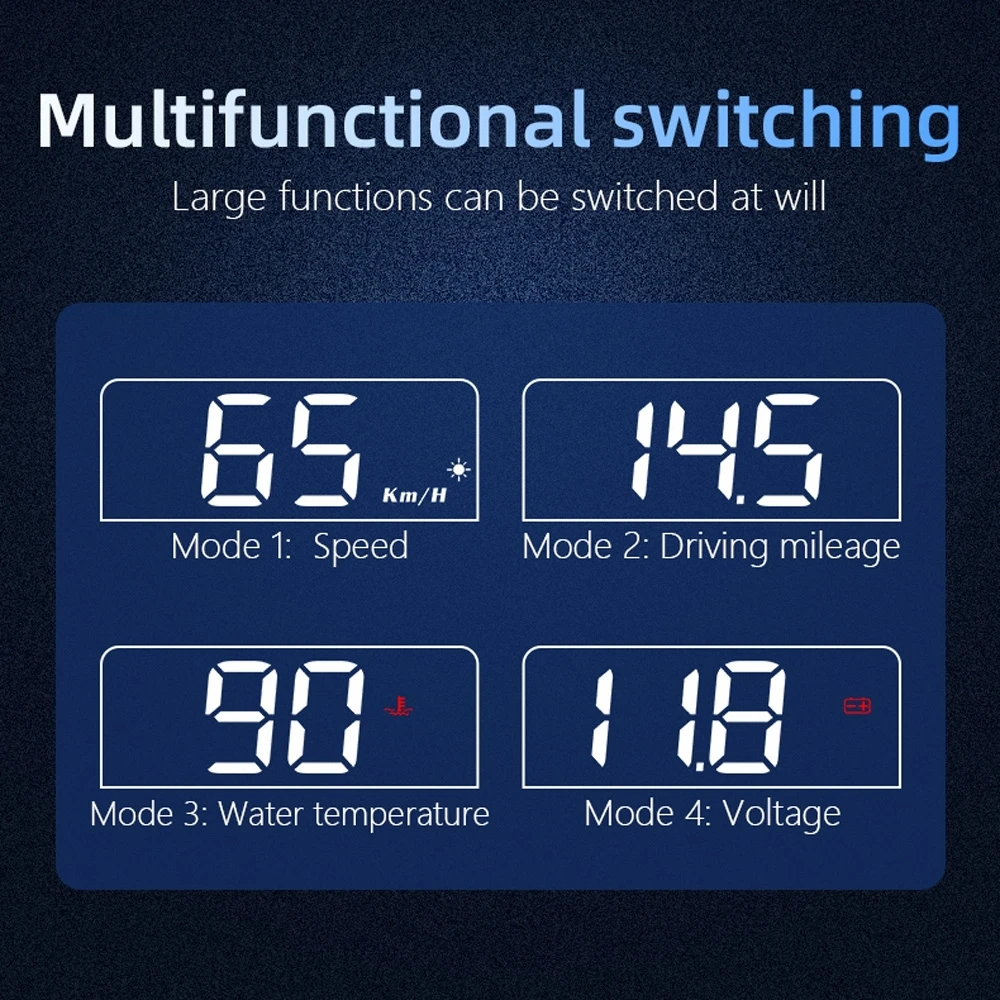

1. Многофункциональность: скорость, двигатель об/мин, температура воды, напряжение, расстояние вождения

2. Усталость при вождении, погрешность двигателя

3. Значок температуры воды, значок напряжения

4. Светильник: HUD может автоматически регулировать яркость в соответствии с окружающей средой

5.MPH = скоростная миля/час, км/ч = километр/час, MPH = миля/час

Функции кнопок:

Короткое нажатие(1 секунда)

Длинные рПрелестное5SДо тех пор, пока не будет отображать изображениеВ комплекте

Мощность переключатель: 5s выключить, снова включить

1.Короткие Пресс'<'

(1) Переключение режима отображения (2) на настройки меню

2.Длинные Пресс'<Выключите зуммер и нажмите в течение 2 секунд, чтобы снова включить зуммер.

3. Защита от короткого Пресс'М'OBD системы: Чтобы переключить напряжение, температуру воды, скорость транспортного средства во время работы БД системы, введите в меню настройки для переключения параметров меню или значений параметров

Нажмите и удерживайте кнопку'М' :Чтобы войти в настройки меню (см. Инструкции по меню 1-12) и нажмите 5 секунд для сохранения и выхода

4.Короткие Пресс'>Режим переключения скорости, добавить Меню или параметр после ввода настройки

Длинные Пресс'>'(1) чтобы подтвердить, что светодиодный индикатор может работать

(2) для очистки кода неисправности двигателя

REstore окружающая Обстановка:

Отключите источник питания, нажмите долго'M'Нажмите и удерживайте, пока не загорится светодиодный индикатор.

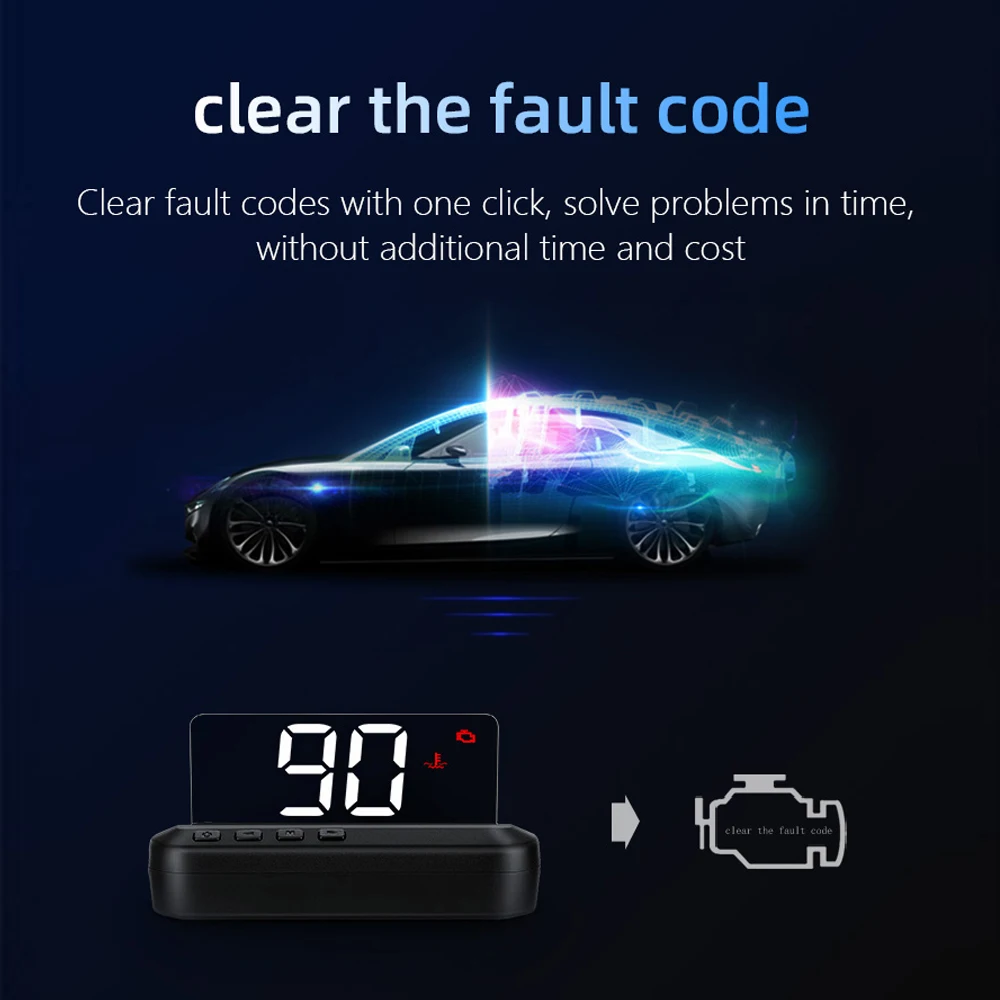

Оформление кода неисправностей:

Нажмите и удерживайте кнопку'>'Нажмите и удерживайте, пока не загорится светодиодный индикатор.

Выключить/включить зуммер

Нажмите и удерживайте'<Кнопка для выключения зуммера, снова для включения.

Скорость переключение режимов

После того, как HUD отображается нормально, короткое нажатие'>Переключение режима скорости

МенюУстановка

Пожалуйста, при установке смотрите отражающее изображение на лобовом стекле. Нажмите и удерживайте'M'Кнопка для ввода в меню настройки (1-12). Меню отображается 1, используйте'>Кнопка для увеличения параметров меню, короткое нажатие>'Или '<' Кнопка для регулировки значения параметра, короткое нажатиеМКнопка возврата в меню, длительное нажатиеМКнопка для сохранения и выхода.

Меню

FUnction

Диапазон

Объяснение

Значение по умолчанию

Настройки экрана

Скорость

В переменного тока, 50-150

Отрегулируйте значение параметра при обнаружении ошибки между HUD и приборной панелью.Пример:Приборная панель отображает 100 км, дисплеи HUD 105 км. Настройте значение параметра на 102.(107-5)

107

Оповещение о соотношении об/мин

10-75

Будильник работает, когда RPM достигает 7500

75

Оповещение о превышении скорости

30-250

Превышенная скорость сигнализации составляет 150 км/ч, пользователи могут свободно устанавливать это значение

150

Датчик температуры воды

В переменного тока, 50-150

Высокая температура воды сигнализация 120 ℃

120

Напряжение сигнализации

0-15,0

Сигнализация низкого напряжения составляет 10 в

10,0

Вождения, напоминающий о

1,0-8,0

Напоминание об усталости при вождении составляет 4 часа

4,0

Яркость уровня

0-11

0-автоматический светочувствительный режим 1-11 ручной регулировки

0

Скорость блок

0-1

0 = км

1 = миль в час)

0

Температура воды при стирке блок

0-1

0 = ℃

1 = ℉

0

Напряжение

0-15,0

Если HUD не может автоматически выключится, пожалуйста, установите регулятор напряжения на 13,2 V

0

Выключения времени

5-300

Время отключения по умолчанию составляет 20 с, если ваш автомобиль является газовым электрическим гибридом или системой запуска, пожалуйста, задержите время отключения (например, g. 180s), тогда HUD будет выключен

20

Восстановление заводских настроек

0-1

Значение по умолчанию-0. После регулировки до 1 колесо удерживается в течение 5 секунд для сохранения и выхода.

0

Пожалуйста, обратите внимание:

Пожалуйста, выключите HUD вручную, когда вы не едете на машине более недели. Ток в режиме ожидания составляет 20 мА вокруг устройств OBD, так что время использования обычного аккумулятора составляет 1 месяц, конечно, ситуация каждого автомобиля отличается, мы рекомендуем отключить устройство OBD, если ваш автомобиль не используется в течение длительного времени.

OBD диагностики:

1. Экран без дисплея и без питания

Пожалуйста, выполняйте эти операции: если кабель OBD достаточно туго, несколько раз Вытяните кабель OBD. Попробуйте другой автомобиль для тестирования

2.При включении HUD показывает только автомобильное напряжение и автоматическое отключение после 30 секунд вождения.

HUD доступен только для автомобилей с OBD2 и EOBD соглашением (Европейский: производится после 2003 года, другие регионы: после 2007 года)

Продукты HUD не поддерживают JOBD и OBDI, заменяют другие транспортные средства, которые отвечают интерфейсу OBD2

3.Неправильное использование свинцаSДля того чтобы аварий

A. Если ваш автомобиль оснащен другими OBD устройствами (датчик парковки, система мониторинга давления в шинах, автомобильный доводчик, ELM27)

B. Если ваш автомобиль был изменен (навигация Центрального управления, электронный контроллер дроссельной заслонки, круиз скорости, обновление компьютерной системы, запуск одним нажатием, вход без ключа, удаленный запуск) вызовет аварию, отключите другие устройства OBD и выполните заводские настройки (более подробную информацию см. В таблице меню) Вытяните один или два провода и используйте только HUD или замените другие транспортные средства для использования.

4. Неточным скорость

В чехол power-on удерживайте кнопку «M», чтобы войти в меню, меню отображает 1, параметр отображает 107. Точная настройка значений в зависимости от разницы между HUD и автомобильным инструментом (пример: прибор отображает 100 км, но HUD отображает 105 км, затем расчет должен быть значением по умолчанию 107-5 = 102. Нажмите кнопку «М», чтобы сохранить регулировку и выход.

5. АвтомобильSСАUtomatic start/stop system

После запуска и остановки автомобиля двигатель прекращает работу. HUD отключается через 20 секунд. Время выключения можно отрегулировать до 180-300 секунд в меню 11.

6.HUD не может автоматически отключать питание (об/мин или скорость не при O)

Когда HUD работает, следует совершить долгое нажатие на кнопку, чтобы войти в меню, для установки напряжения от 0 до 13,2 V или 13,5 V (меню 10).HUD отключится через 3 минуты.

7.HUD автоматически перезапустит

Свидетельствует о том, что автомобиль напряжения если сумма вашего заказа превышает на Пусковое напряжение 13,2 вольт, то, что вы должны сделать состоит в том, чтобы установить напряжение до 13,6-13,8 v (меню).HUD будет автоматически включается, когда напряжение если сумма вашего заказа превышает 13,2 v.
