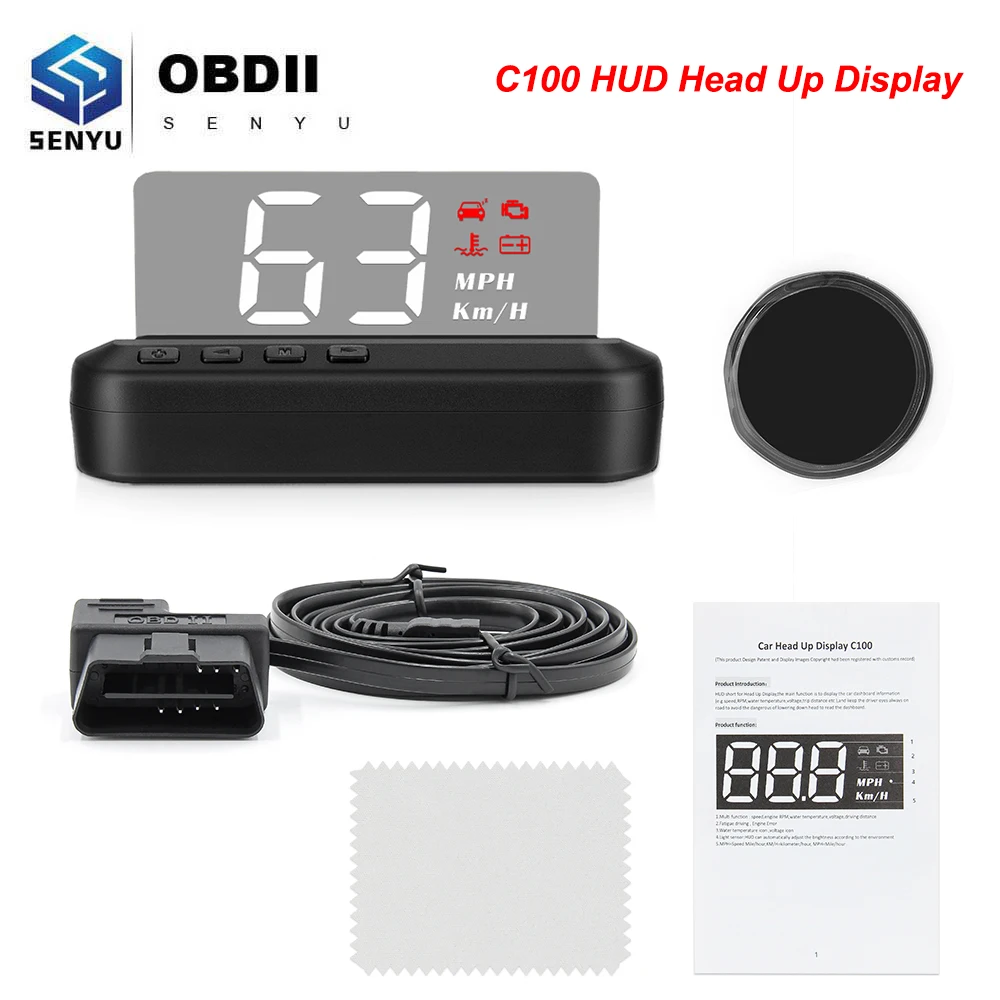

Автомобильный передний дисплей C100

(Этот патент на дизайн продукта и изображения на дисплее были зарегистрированы в таможенной записи)

ПродуктПредставление:

HUD short для переднего дисплея, основная функция-отображение информации о приборной панели автомобиля (Е. Г. Скорость, обороты в минуту, температура воды, напряжение, расстояние поездки и т. д.), и держите глаз водителя всегда на дороге, чтобы избежать опасного опускания вниз головы, чтобы читать приборную панель.

Функция продукта:

1. Многофункциональность: скорость, обороты двигателя, температура воды, напряжение, дальность движения

2. Управление при усталости, ошибка двигателя

3. Значок температуры воды, значок напряжения

4. Датчик светильник ности: HUD может автоматически регулировать яркость в зависимости от окружающей среды

5. Миль/ч = скорость мили/час, км/ч = километр/час, миль/ч = миля/час

Функции кнопок:

Короткое нажатие(1 секунда)

Длинный рРесс5SДо отображения изображенияПоставляется

Выключатель питания: 5s для выключения, снова для включения

1.Короткое нажатие'<'

(1) Переключение режима отображения (2) на параметры меню настройки

2.Длинный пресс'<Выключите зуммер и нажмите в течение 2 секунд, чтобы снова включить зуммер.

3. Короткое нажатие'М'Система OBD: Для переключения напряжения, температуры воды, скорости транспортного средства во время работы системы OBD Войдите в настройки меню, чтобы переключить параметры меню или значения параметров

Длинный пресс'М':Чтобы войти в настройки меню (см. Инструкцию к меню 1-12) и нажмите 5 секунд, чтобы сохранить и выйти

4.Короткое нажатие'>Переключение режима скорости, добавление меню или параметров после ввода настроек

Длинный пресс'>'(1) чтобы подтвердить работоспособность светодиодный ных ламп

(2) устранение кода неисправности двигателя

РОсновные настройки:

Отключите блок питания, нажмите и удерживайте'М'Нажмите и удерживайте, пока все светодиодные индикаторы не загорятся.

Таможенное оформление кода неисправности:

Длинный пресс'>'Нажмите и удерживайте, пока все светодиодные индикаторы не загорятся.

Выключение/включение зуммера

Нажмите и удерживайте<'Кнопка для выключения зуммера, снова для включения.

Переключение скоростного режима

После того, как HUD отображается в обычном режиме, короткое нажатие'>Переключение режима скорости

МенюНастройка

Пожалуйста, посмотрите светоотражающее изображение на лобовом стекле для работы при установке. Нажмите и удерживайте'М'Кнопка входа в настройку меню (1-12). Меню отображается 1, используйте'>'Кнопка для увеличения параметров меню, короткое нажатие'>'Или'<'Кнопка для настройки значения параметра, короткое нажатиеМКнопка для возврата в меню, длительное нажатиеМКнопка для сохранения и выхода.

Меню

FРазблокировка

Диапазон

Пояснение

Значение по умолчанию

Экран настройки

Скорость

50-150

Отрегулируйте значение параметра при возникновении ошибки между HUD и приборной панелью.Например:Приборная панель отображает 100 км, HUD отображает 105 км. Отрегулируйте значение параметра на 102.(107-5)

107

Сигнал об/мин

10-75

Сигнал срабатывает при достижении 7500 оборотов в минуту

75

Сигнал превышения скорости

30-250

Сигнал превышения скорости составляет 150 км/ч, пользователи могут свободно установить это значение

150

Датчик температуры воды

50-150

Сигнал высокой температуры воды составляет 120 ℃

120

Сигнализация напряжения

0-15,0

Сигнал низкого напряжения составляет 10 в

10,0

Напоминание об утомляемости вождения

1,0-8,0

Напоминание об утомляемости вождения-4 часа

4,0

Уровень яркости

0-11

0-автоматический светочувствительный режим 1-11-Ручная регулировка

0

Блок скорости

0-1

0 = км

1 = миль/ч

0

Блок температуры воды

0-1

0 = ℃

1 = ℉

0

Напряжение

0-15,0

Если HUD не может автоматически выключиться, установите напряжение на 13,2 В

0

Время выключения

5-300

Время выключения по умолчанию составляет 20 с, если ваш автомобиль является газоэлектрическим гибридным или старт-стоп-системой, пожалуйста, отложите время выключения (например, 180s), тогда HUD будет выключен

20

Заводской сброс

0-1

Значение по умолчанию-0. После установки на 1 колесо удерживается в течение 5 секунд для сохранения и выхода.

0

Обратите внимание:

Пожалуйста, вручную выключите HUD, когда вы не управляете вашим автомобилем более недели. Ток в режиме ожидания составляет 20 мА вокруг OBD-устройств, так что время использования обычной батареи составляет 1 месяц, безусловно, ситуация каждого автомобиля отличается, мы рекомендуем отключить OBD-устройство, если ваш автомобиль долго не использовался.

Устранение неисправностей OBD:

1. Экран без какого-либо дисплея и без питания

Выполните эти операции: если кабель OBD достаточно плотный, Вытяните кабель OBD несколько раз. Попробуйте протестировать другой автомобиль

2.Когда HUD питание включено, HUD показывает только напряжение автомобиля и быть автоматическим выключением после 30 секунд вождения.

HUD доступен только для автомобилей с Соглашением OBD2 и EOBD (европейский: изготовлен после 2003 года, другой регион: после 2007 года)

Продукция HUD не поддерживает JOBD и OBDI, заменяет другие транспортные средства, которые отвечают интерфейсу OBD2

3.Неправильный свинцовый механизмСДля аварий

A. Если ваш автомобиль оснащен другими устройствами OBD (датчик парковки, система мониторинга давления в шинах, доводчик автомобильного окна, ELM27)

В. Если ваш автомобиль был изменен (навигация на центральном управлении, электронный контроллер дроссельной заслонки, скоростной круиз, обновление компьютерной системы, запуск в один клик, бесключевой доступ, удаленный запуск) вызовет сбой, отключите другие устройства OBD и выполните заводские настройки (дополнительные сведения см. В таблице меню) вытащите один или два провода и используйте HUD один или замените другие транспортные средства для использования.

4. Неточная скорость

В чехле включения питания нажмите и удерживайте кнопку 'м', чтобы войти в опцию меню, в меню отображается 1, параметр отображает 107. Точная настройка значений в соответствии с разницей между HUD и автомобильным прибором (пример: прибор отображает 100 км, но HUD отображает 105 км, тогда расчет должен быть значением по умолчанию 107-5 = 102. Нажмите и удерживайте кнопку «M», чтобы сохранить настройку и выход.

5. АвтомобильССААвтоматическая система запуска/остановки

После автоматического запуска и остановки автомобиля Двигатель перестает работать. HUD выключается через 20 секунд. Время выключения можно настроить на 180-300 секунд в меню 11.

6.HUD не может автоматически отключиться (об/мин или скорость не при O)

Когда HUD включен, нажмите и удерживайте кнопку в, чтобы войти в меню, установите напряжение от 0 до 13,2 В или 13,5 в (меню 10).HUD выключится через 3 минуты.

7.HUD автоматически перезапустится

Указывает, что напряжение автомобиля выше пускового напряжения 13,2 вольт, что вам следует сделать, так это установить напряжение 13,6-13,8 В (меню).HUD автоматически включается при превышении напряжения 13,2 В.
