Введение:

Эта HDMI матрица 4X2 может переключить вход четырех источников сигнала высокой четкости на два выхода HDMI, вы можете переключить два выходных интерфейса для отображения разных изображений, или вы можете отображать одно и то же изображение. Поддерживает один чистый аудиовыход HDMI, в то же время может поддерживать оптическое волокно, стереозвук выход для наушников (аудиовыход может быть переключен между A или Out B). Он может легко переключаться или распределять четыре HD сигнала на двух мониторах или проекторах, совместимых с HD-сигналом. Наше оборудование обеспечивает решение для контроля шума, пространства и проблем безопасности, дата-центр, и широко используется для распределения информации, презентаций в зале для совещаний, выставочных залах, в школе и в помещении для обучения клиентов.

Особенности:

L поддержка HDMI 2.0b.

L поддержка HDR,ARC.

L поддерживает формат 3D видео.

L Поддерживает высокое разрешение до 4K/60 Гц, YUV4:4:4.

L поддерживает полосу пропускания 600 МГц/6 Гбит/с на каждый канал (18 Гбит/с все каналы).

L поддерживает глубокий цвет 8/10/12 бит.

L Поддержка 3,5 мм стереофонический звуковой выход и оптический выход.

L поддерживает четыре входа HDMI, которые будут переключены или разделены на два выхода HDMI.

L поддержка 1 HDMI чистый аудиовыход

L Поддерживает выбор выхода A или Out B, канал разделения звука через дистанционное управление.

L Поддержка DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD.

L поддерживает широкий вход напряжения 5-12 В.

Технические характеристики:

Версия HDMI 2.0b 2.0b

Разрешение HDMI 3,7 до 4K/60 Гц

Поддержка формат видео .................................................................................................................... 8/10/12 бит глубокий цвет

Поддержка Поддерживаемые форматы аудио .............................................................................. DTS-HD/Dolby-trueHD/DTS/Dolby-AC3/DSD

Максимальная полоса пропускания, макс. 600 МГц

Максимальная скорость передачи данных, достигается 6 Гбит/с

Расстояние между входным кабелем ................... (разрешение 4K/30 Гц) ≤ 15 м, (разрешение 4K/60 Гц) ≤ 5 м Стандартный кабель AWG24 HDMI

Расстояние между выходным кабелем ................. (разрешение 4K/30 Гц) ≤ 15 м, (разрешение 4K/60 Гц) ≤ 5 м Стандартный кабель AWG24 HDMI

HDMI Вход. .................................................................................................................................................................. 4

HDMI Выходная аудиосистема 3

Макс. рабочий ток, макс. нагрузка 700 мА

Мощность адаптер формат .................................................................. Вход: переменного тока (50 Гц, 60 Гц) 100V-240V; Выход: DC5V/1A

Диапазон рабочих температур от-15 до + 55 ℃

Диапазон влажности, работающий от 5 до 90% влажности (без конденсата)

Размеры (Д x Ш x В) .............................................................................................................................. 240x71x21 (мм)

Материал корпуса ...................................................................................................................... ............................... Металла

Вес бруса 324 г

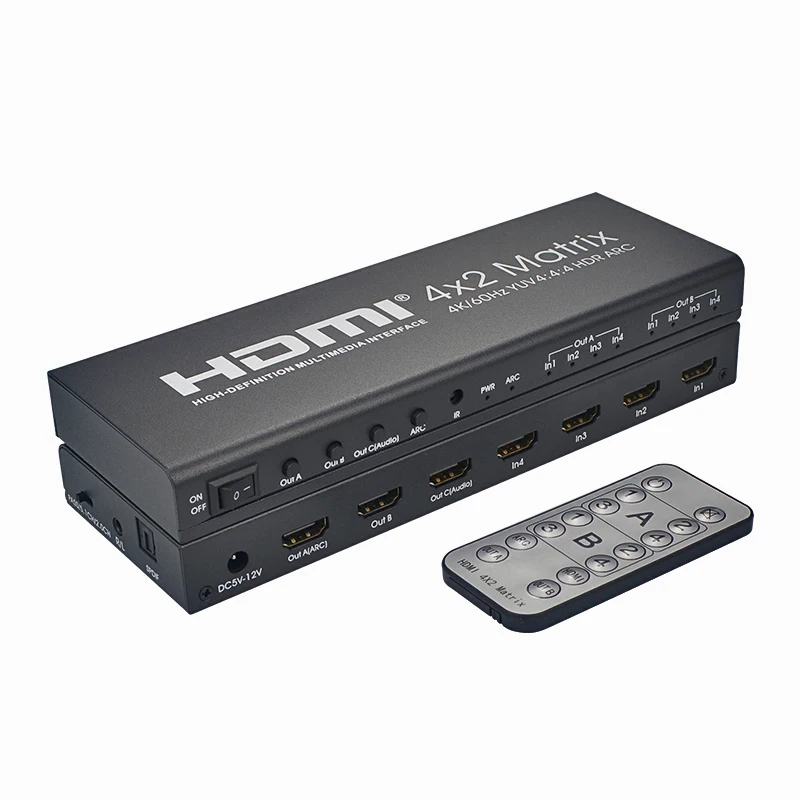

Инструкции Пульт дистанционного управления Управление:

Кнопка вкл./выкл.

Кнопка отключения звука

① A: канал выхода 1,2,3,4, Кнопка выбора.

② B: B канал выхода 1,2,3,4, Кнопка выбора.

③ ARC: кнопка вкл./выкл. ARC audio выводится только на интерфейсе SPDIF

④HDMI: выход C (аудио), кнопка переключения звука HDMI

Out выход A: R / L и SPDIF, кнопка синхронизации звука и выхода изображения

Switch Out B: R / L и SPDIF аудио и выход B Кнопка синхронизации изображений

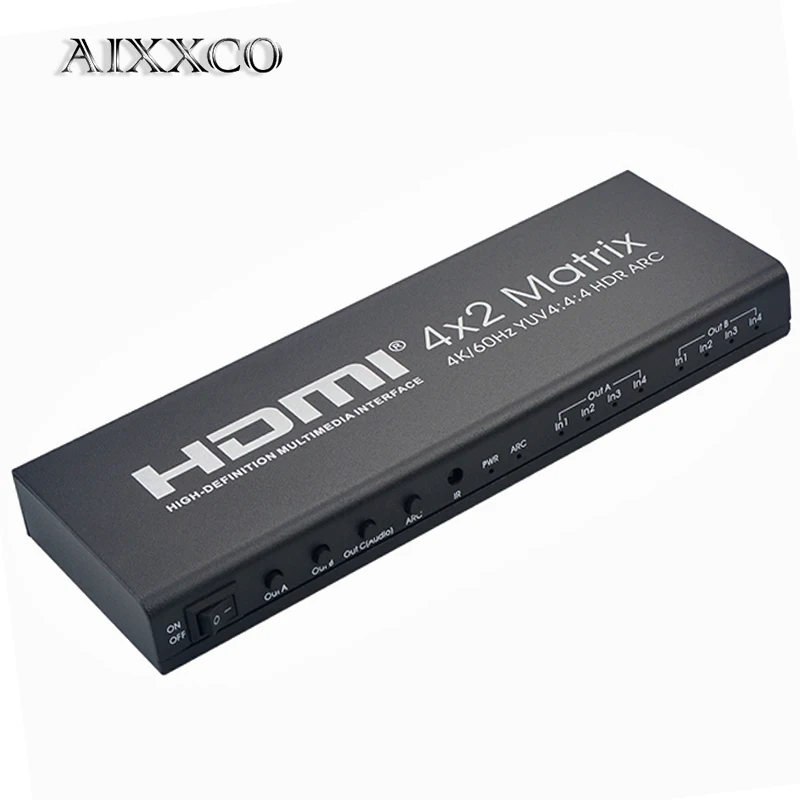

Инструкция по интерфейсам:

① ВКЛ/ВЫКЛ: выключатель питания

② Выход A: выход A, кнопка переключения входного сигнала

③ Выход B: выход B, кнопка входа в канал

④ Выход C (аудио): кнопка аудиовыхода HDMI

⑤ ARC: кнопка переключения функции ARC

IR ИК: инфракрасный приемник

⑦ Кнопка включения: Мощность индикатор

ARC: индикатор ARC

Indicators In1, In2, In3, In4 индикаторы выхода в канал

Indicators In1, In2, In3, In4 индикаторы выхода B канала

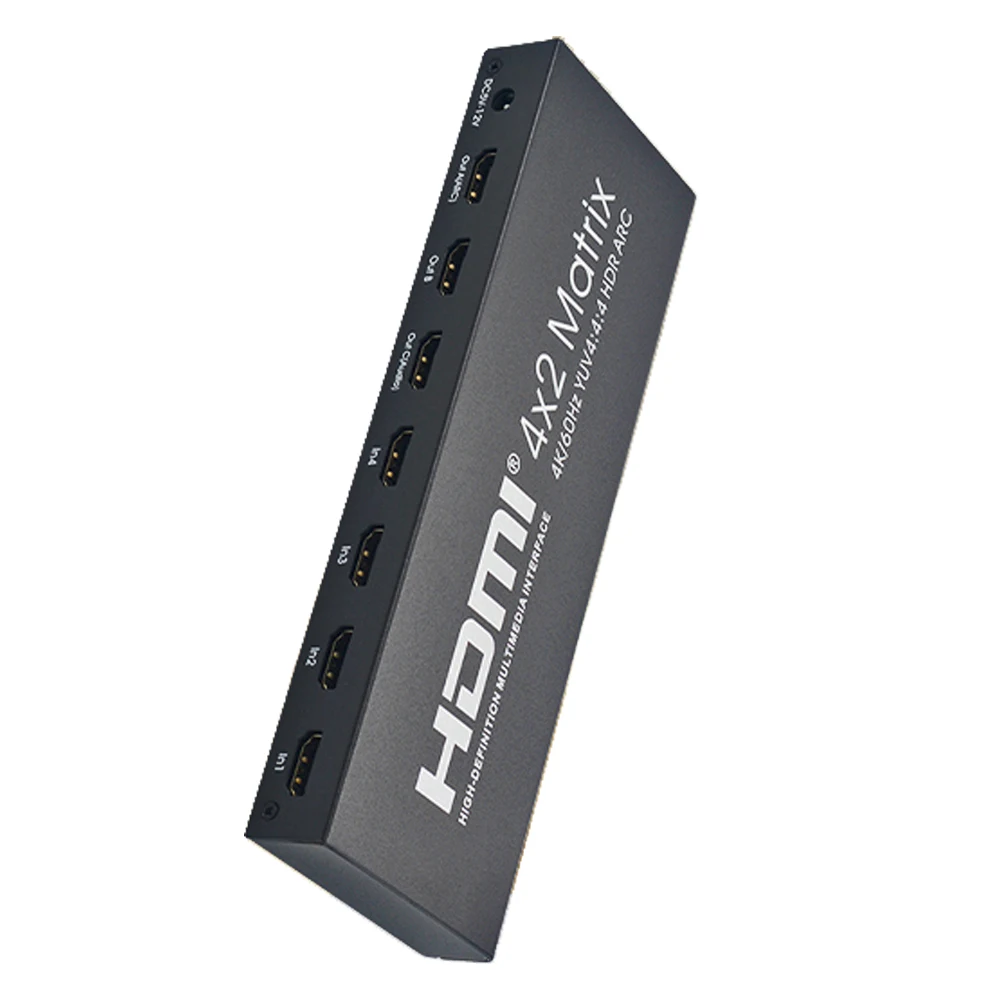

⑪ DC5V-12V: интерфейс ввода питания, может поддерживать адаптер питания с выходом от 5 В до 12 В постоянного тока

⑫ Out A (ARC): Интерфейс выхода HDMI/ARC (подключение к телевизору, монитору, проекторам и другому оборудованию при использовании)

⑬ Выход B: выход HDMI (подключение к телевизору, монитору, проеклу и т. д. при использовании)

Выходная аудиосистема C (аудио): HDMI аудиовыход

4-дюймовый интерфейс входного сигнала HDMI (подключение к компьютеру, DVD, игровой консоли высокой четкости и другому оборудованию при использовании)

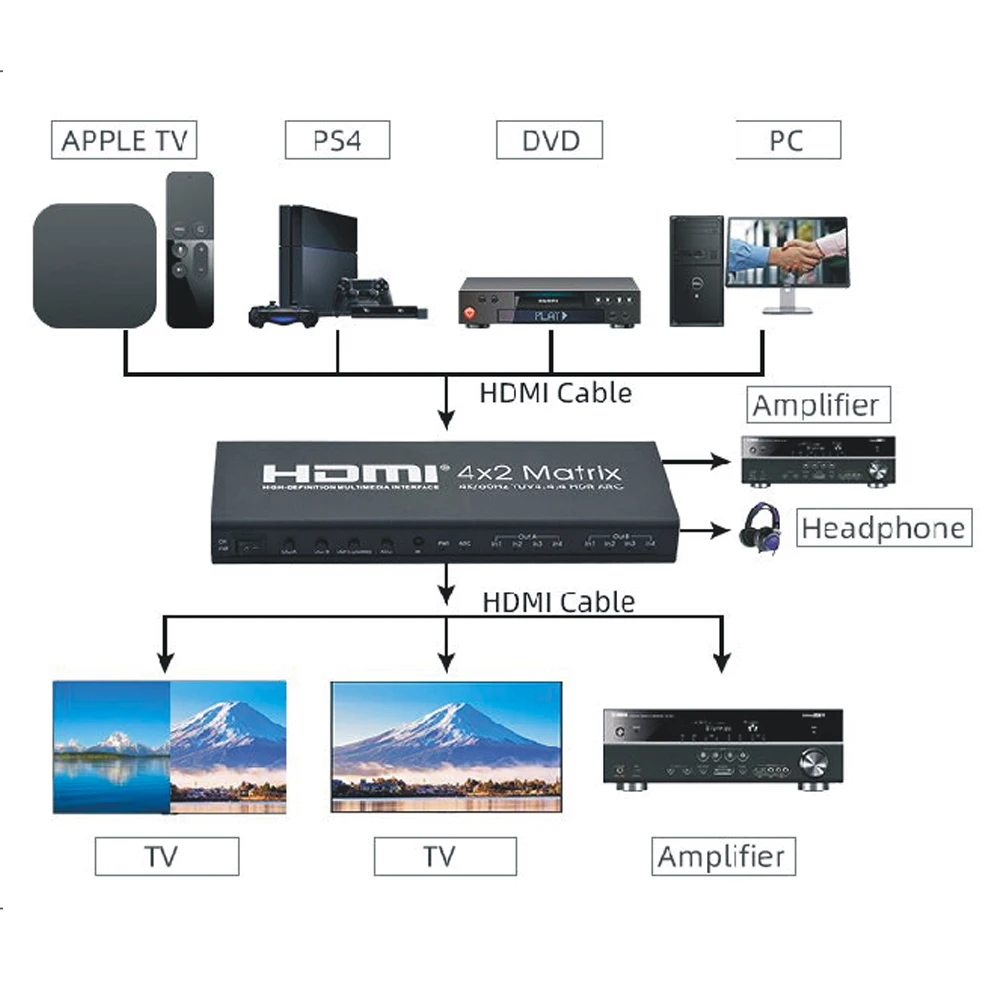

Работа и подключение:

1. Подключите компьютер, DVD, игровые консоли, ТВ-приставка и другие устройства к интерфейсам HDMI Matrix с HDMI-кабелями.

2. Подключите устройства дисплея HDMI к выходу матрицы HDMI с помощью кабелей HDMI.

3. Используйте кабель HDMI для подключения усилителя к интерфейсу Out C (аудио)

4. Подключите блок к SPDIF и R/L выходной интерфейс матрицы к аудио усилительное устройство с Оптическое волокно линия, перемычка коаксиальной линии и 3,5 мм аудио линия.

5. Переключите источник сигнала свободно через кнопки или ИК-пульт дистанционного управления.

6. Подключите матрицу к адаптеру питания.

Примечание: аксессуары данного товара в комплект не входят (кабель HDMI, оптоволоконный кабель, кабель для наушников), при необходимости приобретайте дополнительно!
