Портативный 4 3 дюймовый IPS TFT экран NanoVNA F VHF UHF Антенна векторный сетевой

Новейший NanoVNA-F VNA HF VHF UHF Векторный анализатор сетевой антенны + 4,3 дюйма IPS LCD + металлический чехол

НовинкаЧехол для лазерной печатиПрибывает, новый1,5 ГГцЧастота измерения в продаже ~~~
  Поддержка измеряемой частоты до 1,5 ГГц, настройка по умолчанию 1 ГГц, точное измерение до 1,35 ГГц.
Описание товара:

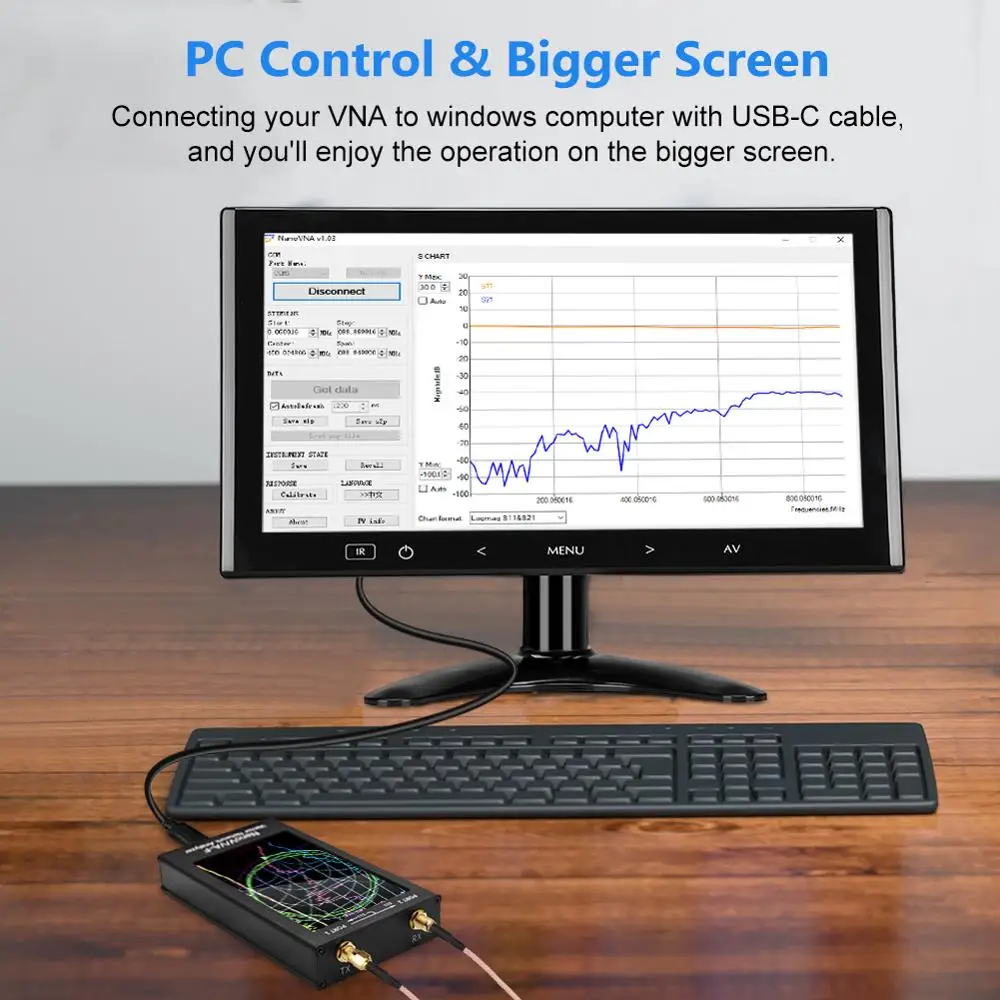

NanoVNA-F Мини векторный сетевой анализатор является продуктом на основе проекта с открытым исходным кодом NanoVNA (//ttrf.tk/kit/nanovna/). Радиочастотная часть соответствует оригинальной версии (NanoVNA-F использует измерение гармонического распространенияЧастота до 1 ГГц). Аппаратные функции NanoVNA-F включают и не ограничиваются следующими усовершенствованиями: 1. Использование4,3-дюймовый IPS TFT LCDЭкран, с большим углом обзора и может быть четко виден в сильный наружный светильник. 2. Переключение на большую емкость5000 мАч литиевая батареяY, время работы в режиме ожидания больше, и Расширьте интерфейс USB. Как правило, он может использоваться в качестве перезаряжаемого сокровища, когда инструмент не используется. 3. IC заряжается при высоком токе 2A, и время зарядки короче. 4. Переключение на более крупные и лучшие операционные волновые колеса. 5. Переключение на выключатель питания с большим чувством работы и лучшим чувством работы. 6. Поддержка переключения меню на китайском и английском языках; 7. Обновите пользовательскую программу с помощью виртуального u-диска. 8. Стандартная Алюминиевая оболочка для защиты головки SMA и уменьшения помех внешних электромагнитных волн для инструмента. 8. Программное обеспечение с открытым исходным кодом github.com/flyoob/NanoVNA-F

   Схема аппаратного блока NanoVNA-F выглядит следующим образом

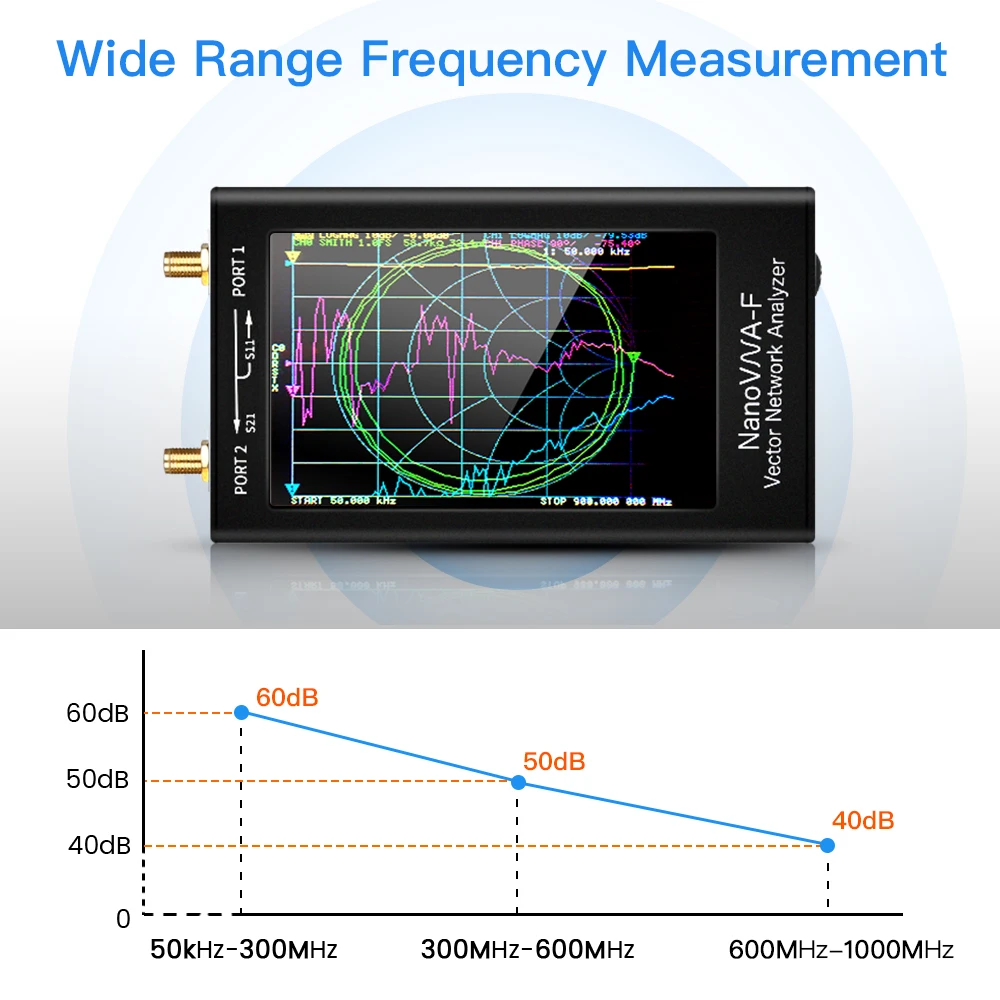

  NanoVNA-F диапазон измерения50k-1 ГГц. Частота измерения гармонического распространения выходного сигнала чипа часов SI5351 составляет 1000 МГц. При частоте 600 м-1 ГГц динамический диапазон S11 составляет 40 дБ (отношение стоящей волны составляет менее 1,02). В то же время металлический щит предназначен для передней части RF, так что динамический диапазон S21 лучше, чем 60 дБ во всей частотной полосе.

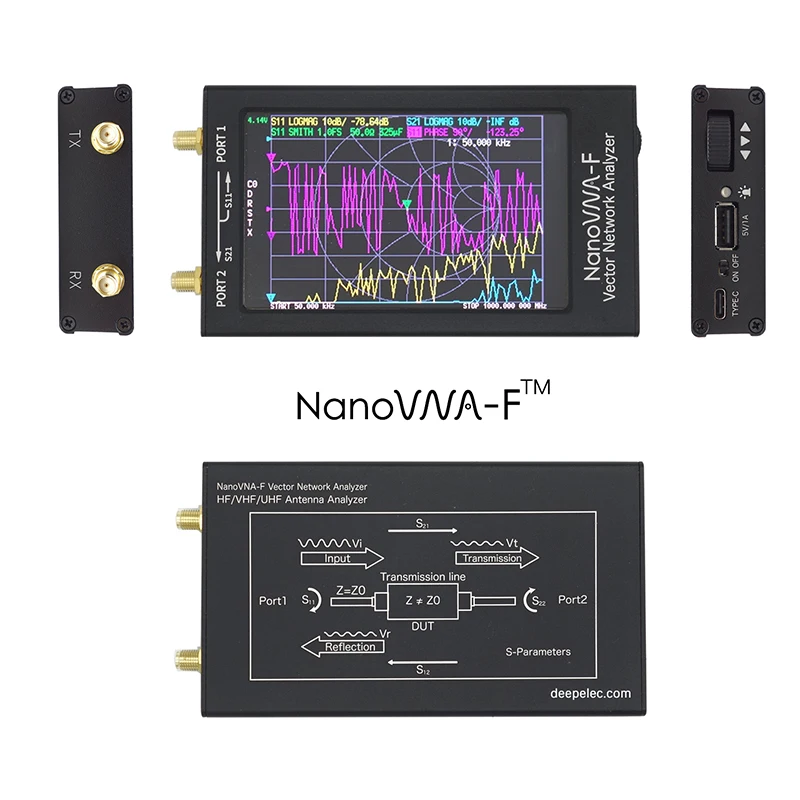

  Особенности:   Размеры: 14 см * 7,5 см * 2 см (длина, ширина и высота)   Частота измерения: 50 кГц ~ 1000 МГц   Выход RF: - 13 дБм (максимум-9 дБм)   Точность частоты: <0,5 ppm   Порт SWR: <1,1   Дисплей: 4,3 дюйма IPS TFT (800x480)   Интерфейс USB: USB Type-C Режим связи: CDC (серийный)   Потребляемая мощность: USB 5 В 200 мА, встроенный аккумулятор 5000 мА · ч, Теоретический срок службы 18 часов, максимальный зарядный ток 2 А   Выходная мощность: 5 В/1 А, поддержка телефонов Android и Apple   Количество калибровочных точек: 101   Количество точек сканирования: 101   Отслеживание дисплея: 4, отметка: 4, Сохранение настроек: 5   Время сканирования: около 1,9 с/время (50 кГц-1000 МГц полный диапазон частот)   Измеряемые параметры S, отношение стоящей волны напряжения SWR, диаграмма фазы, Задержка группы, схема круга Smith...;    19.0Wh (около 5000 мАч после преобразования) литиевая батарея большой емкости
    Проектирование металлического щита для переднего конца RF, что позволяет S21 иметь динамический диапазон лучше, чем 60 дБ над полным диапазоном частот
Внешний аккумулятор: 5 В/1 А,  Поддержка Android и Apple Mobile

Проверка длины открытого маршрута:

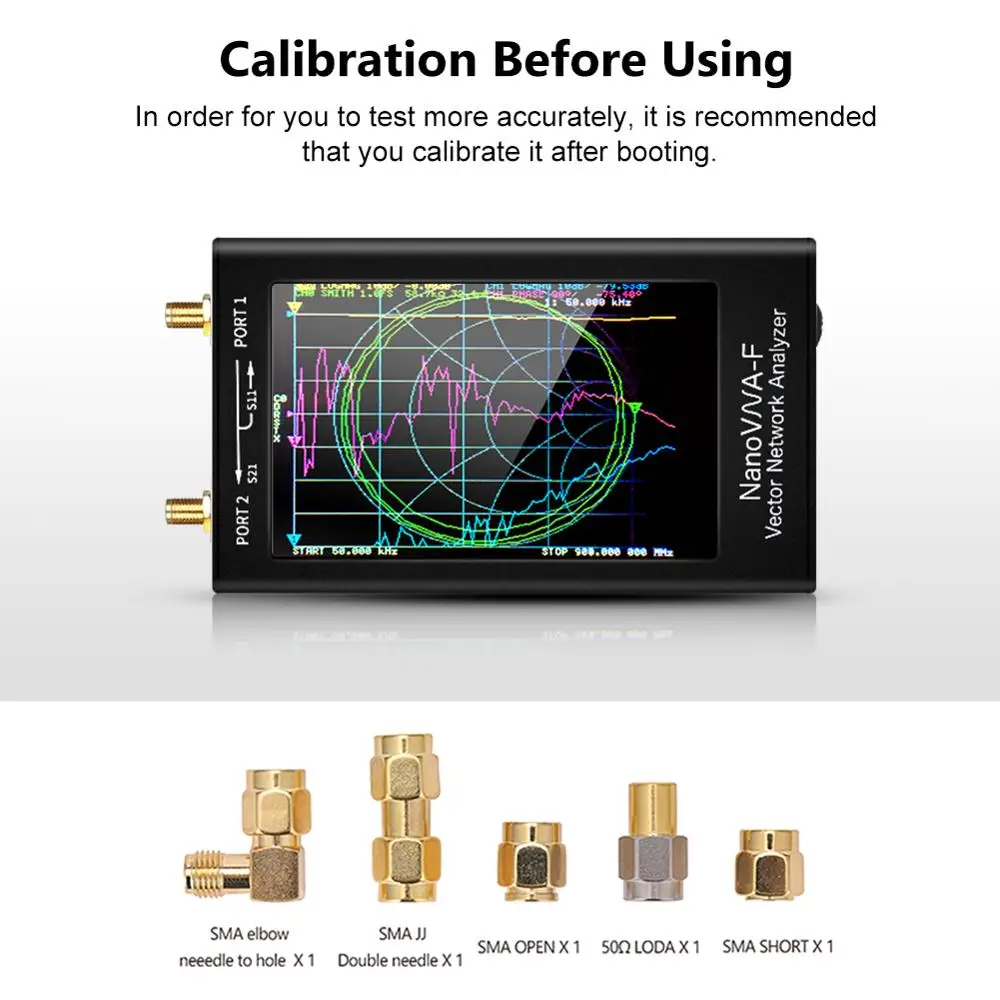

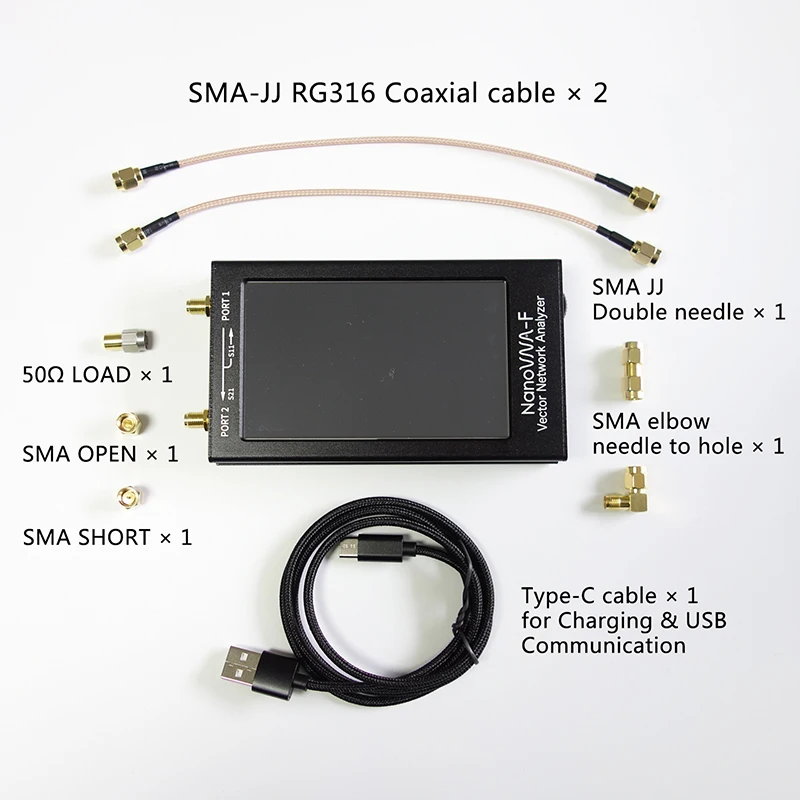

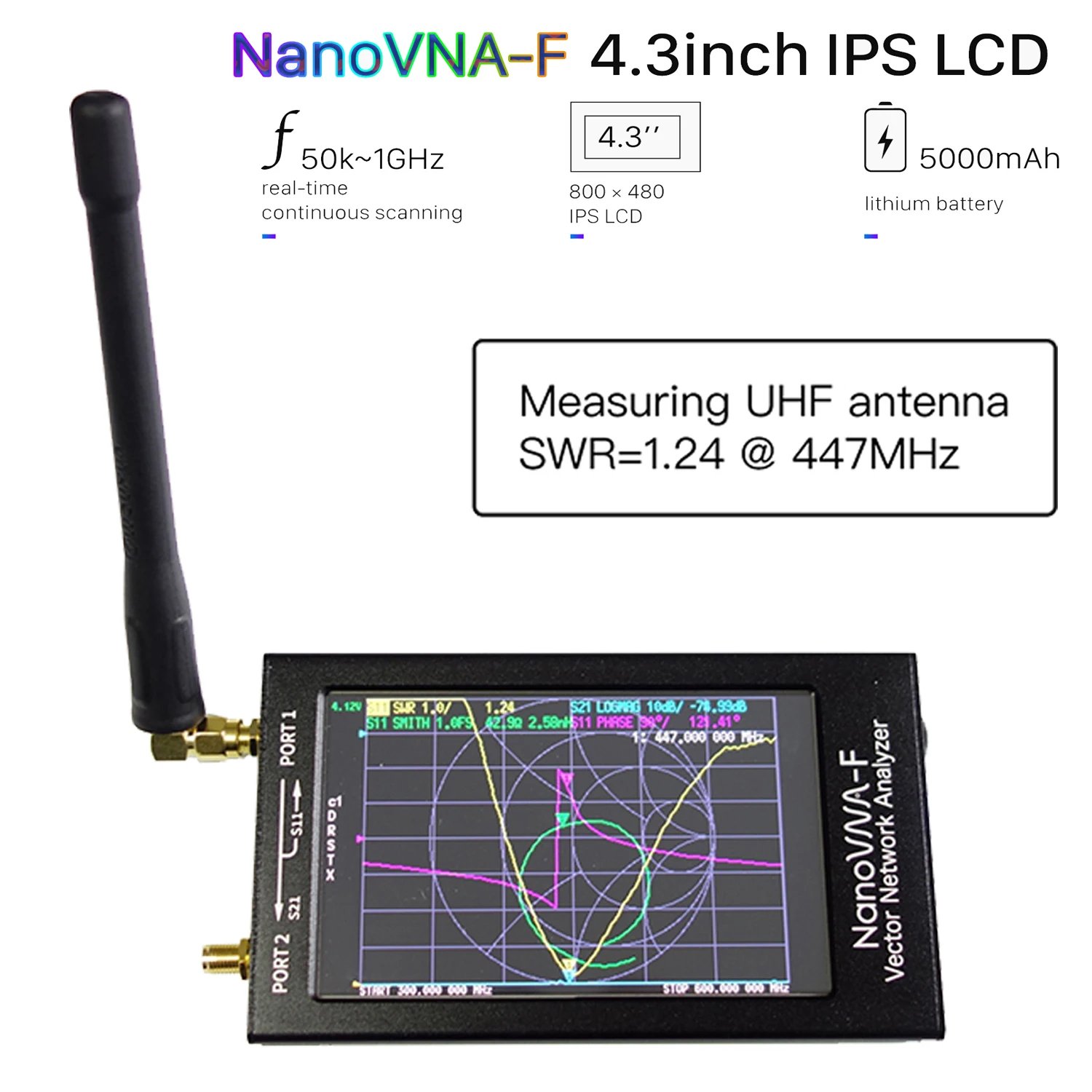

Параметр NanoVNA-F S11, испытание коэффициента стоящей волны SWR Антенна UV9D с u-образным диапазоном, измерение коэффициента стоящей волны, частота запуска: 300 м, частота прерывания: 600 м, минимальная частота стоящей волны 441,000000 МГц, SWR = 1,03.   Измерение вносимых потерь S21, низкое пройденное расстояние, измерение ленточного пропуска   Измерение 6,5 м керамической зазубрины с NanoVNA-F   Измерительный керамический фильтр 10,7 м с использованием NanoVNA-F   Самодельный низкочастотный фильтр был измерен с помощью NanoVNA-F с пропускной способностью 3 дБ около 400 МГц.   Сравнение производительности, E5071C четырехпортовая векторная сеть vs NanoVNA-F     Посылка:   1 х нанометр ● 2X SMA-JJ кабель RG316 20 см (NanoVNA-F является стандартным разъемом SMA female, который используется для переключения на головку M и N головку для лучшей защиты SMA female) ● 1 комплект калибровочных деталей (50Ω Стандартная нагрузка x1, Калибровочная часть с открытым контуром x1, Калибровочная часть с коротким замыканием x1, используйте включенный калибровочный элемент, прибор может быть откалиброван, чтобы получить хорошие данные о результатах измерения) ● 1 SMA-JJ Двойная игла ● 1X SMA локоть внешний винт внутреннее отверстие для внутренней винтовой внутренней иглы ● 1 кабель для передачи данных типа C
