1 Ось Nema34 CNC шаговый двигатель двойной вал 154 мм/1600oz-in/5A 12N.m & CW8060 драйвер 6A/80VDC 256

1 Ось Nema34 CNC шаговый двигатель двойной вал 154 мм/1600oz-in/5A 12N.m & CW8060 драйвер 6A/80VDC 256

Примечание:

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание для покупателей,..

Кроме того,БразилияИАргентинаКлиент, пожалуйста, оставьте свойCPFИлиCUITНомер после оплаты!

РусскийКлиентЛучше всего указать полное имя или повлиять на время доставки.

Спасибо за помощь!

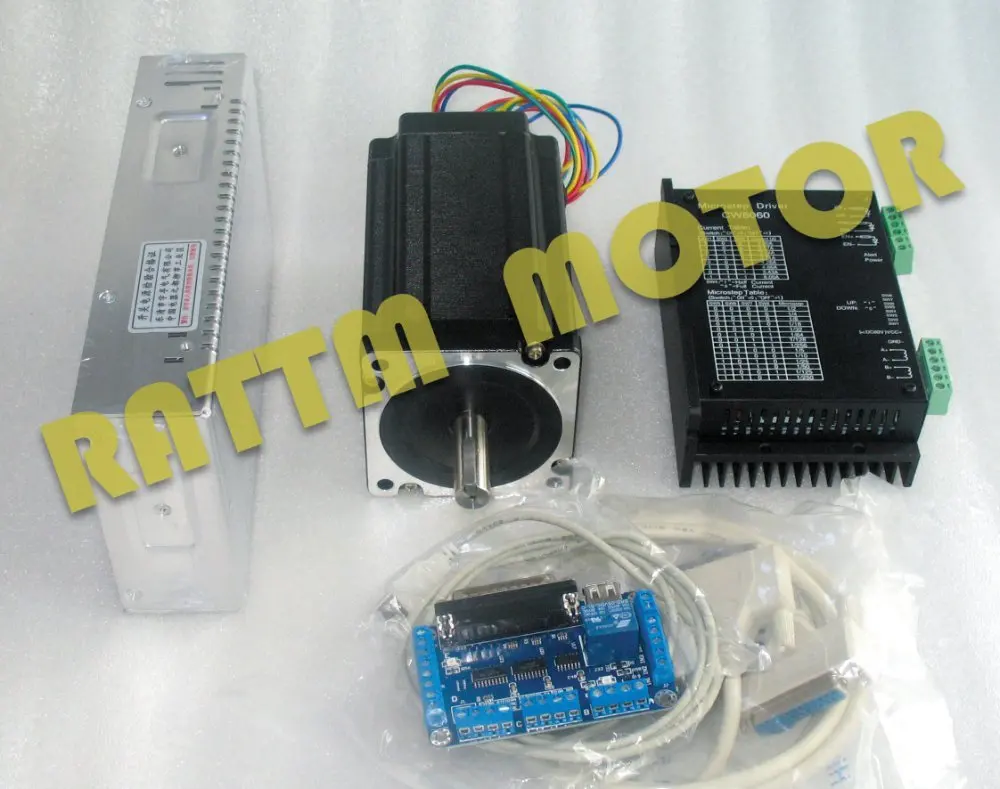

Посылка включает:

· 1 шаговый двигатель CW80606A 80V/DC

· 1 шаговый двигатель 34HS5802B 1600oz-in1600oz-in,154 мм, 5A (двойной вал)

· 1x400 Вт 70 Вт импульсный источник питания

· 1 х 5 осевая коммутационная плата V5 типа

· 1 параллельный кабель DB25

· 1 usb-кабель

· Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

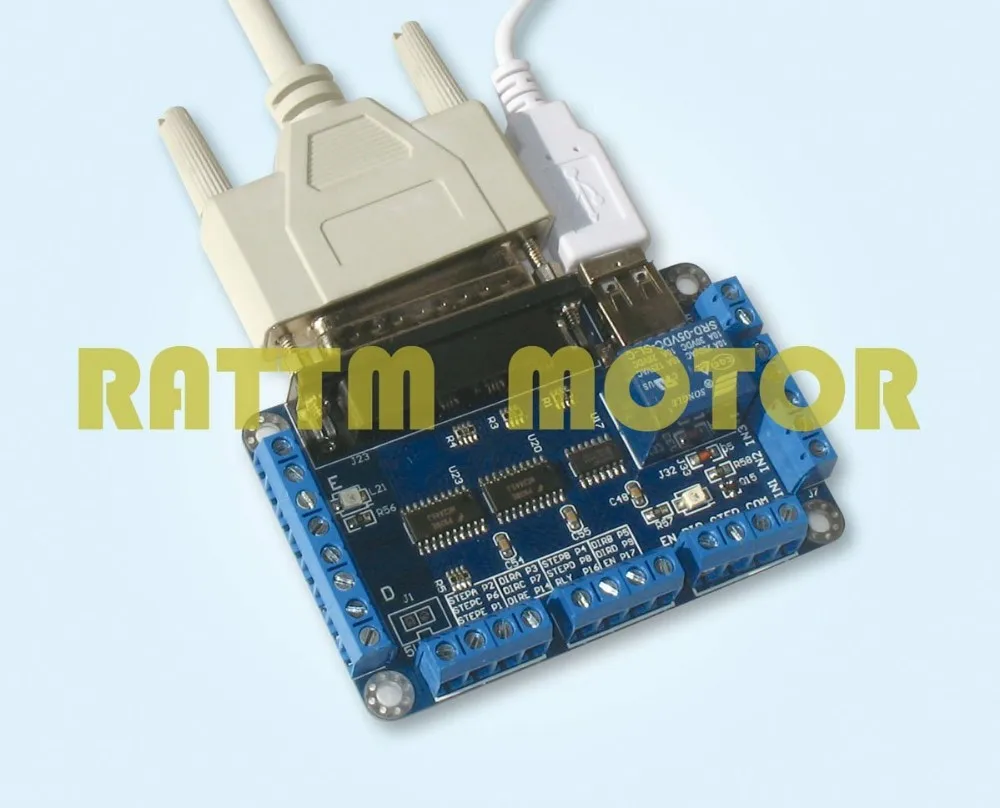

1. 5 осевая секционная плата

· В большинстве случаев можно подключить драйвер 5 шт. и одновременно управлять двигателем 5 шт..

· Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения.

· Это с релейным портом для сжатия шпинделя с ЧПУ.

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4.

· Размеры: 9x5.7cm

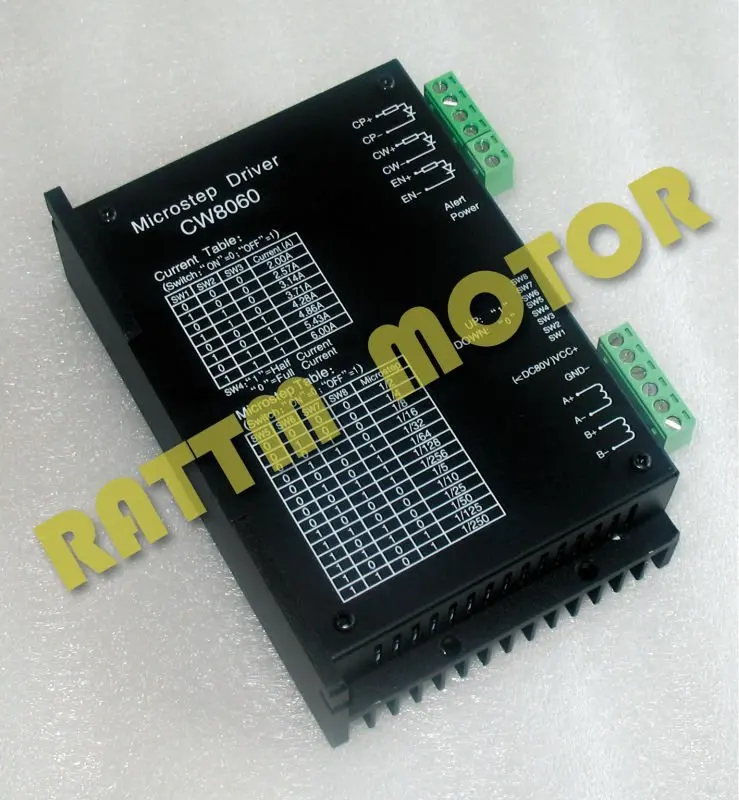

2. CW8060 высокий Драйвер шагового двигателя

Характеристики:

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3.Mircostepping:1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц.

6. Размеры: 147 мм x 97 мм x 30 мм

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

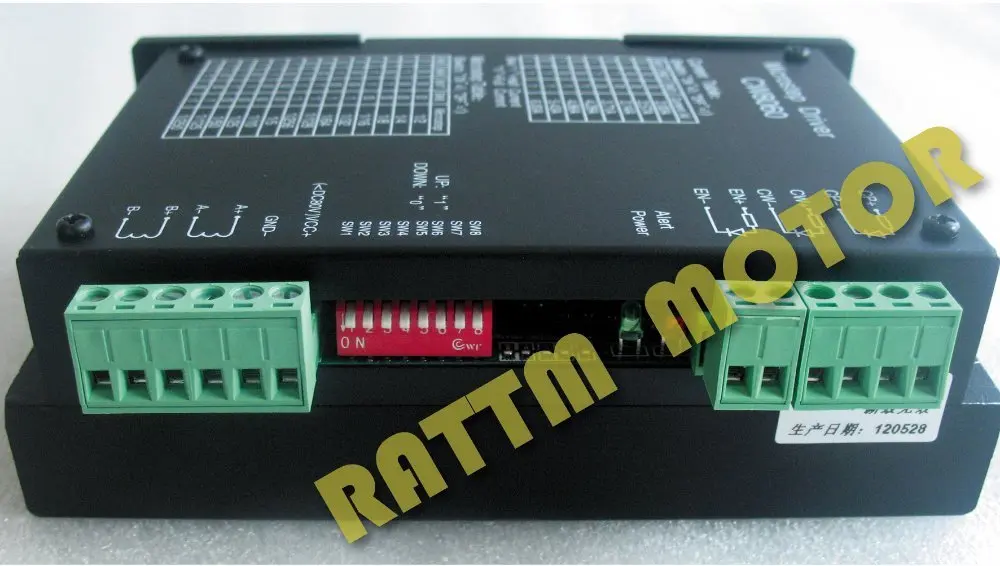

Порты ввода/вывода:

1.VCC +: постоянный ток мощность положительного полюса

Примечание: Должна быть защищена от превышения 80 В,

Чтобы не повредить модуль

2.GND: Катод питания постоянного тока

3.A +, A-: шаговый двигатель с одной обмоткой

4.B +, B-: шаговый двигатель с другой обмоткой

5.CP +,CP -: шаговый импульсный вход + 5 В (эффективный восходящий край, длительность роста> 10US)

6.CW +,CW-: Входное направление шагового двигателя, уровень напряжения тронут, высокое к, низкое обратное

7. Отдых +, отдых-: без двигателя

Интерфейс отображает правильное изображение

Примечание:

1, когда температура окружающей среды высокая или рабочий ток более 3 А, закрепите модуль на большой металлической оболочке, или используйте осевой вентилятор рассеивает тепло, чтобы модуль работал надежно в течение длительного времени.

2, половинный ток автоматически: если управляющая машина не отправляет сигнал в половину секунды, драйвер автоматически вводит половинчатое текущее состояние для экономии электроэнергии, фазовый ток обмотки электричества.

3, фаза неисправности защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи могут подключиться к фазе по ошибке, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхивание и выход небольшой. Пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой.

Выбор переключателя:("ON = 0,OFF = 1")

(1) микрошаговый выбор:

SW5

0

0

0

0

0

0

0

0

1.

1.

1.

1.

1.

1.

SW6

0

1.

0

1.

0

1.

0

1.

0

1.

0

1.

0

1.

SW7

0

0

1.

1.

0

0

1.

1.

0

0

1.

1.

0

0

SW8

0

0

0

0

1.

1.

1.

1.

0

0

0

0

1.

1.

Микро

1/2

1/4

1/8

1/16

1/32

1/64

1/128

1/256

1/5

1/10

1/25

1/50

1/125

1/250

(2) текущий выбор:

SW1

0

1.

0

1.

0

1.

0

1.

SW2

0

0

1.

1.

0

0

1.

1.

SW3

0

0

0

0

1.

1.

1.

1.

Ток (А)

2,00

2,57

3,14

3,71

4,28

4,86

5,43

6,00

(3) Полный ток или половина тока выбор:

SW4:0 = полный ток; 1 = половина тока

(4) выбор пульса:

Обычно настройка по умолчанию является одним импульсом.

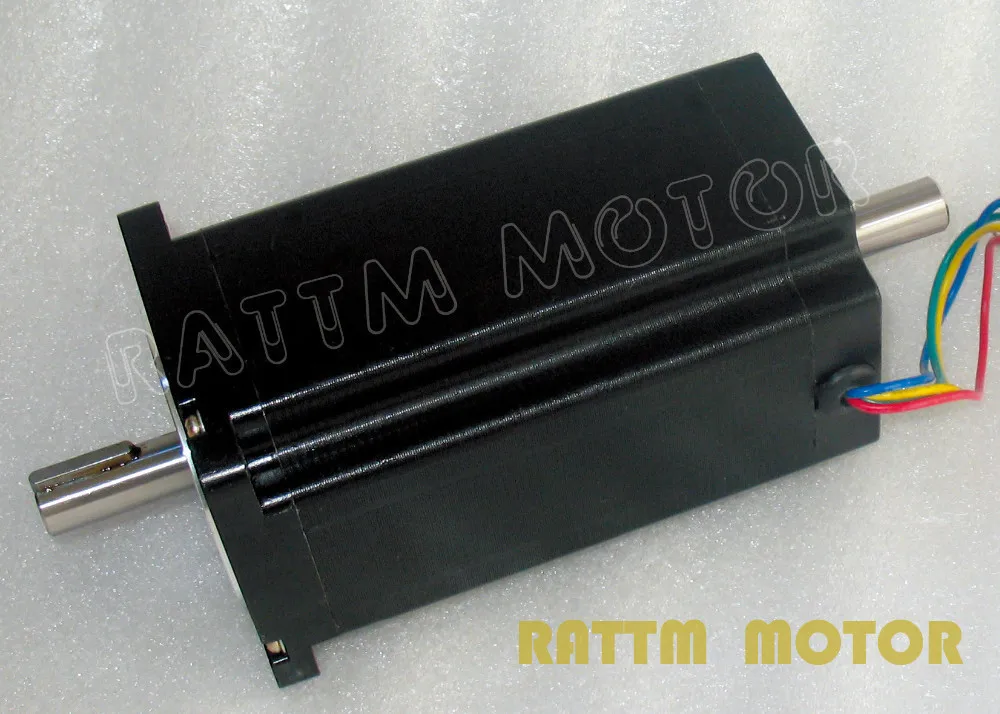

3. Шаговый двигатель

Высокое качество NEMA34 шаговый двигатель:

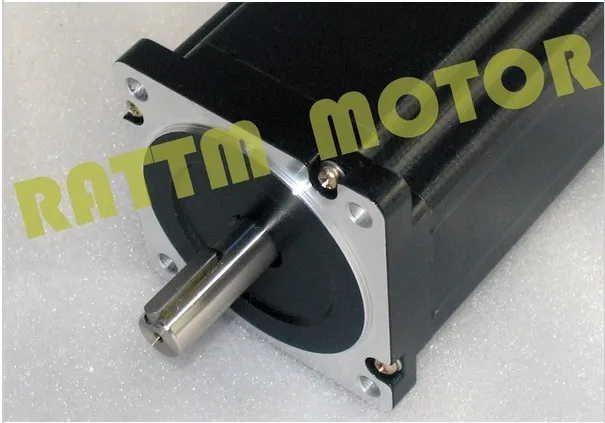

Техническое описание (34HS5802,5A,1600 oz-in или 12kg.cm удерживающий крутящий момент, 14 мм диаметр и 37 мм длина вала с keyslot ):

Рисунок:

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400W, Вход: 100-120VAC или 200-240VAC В переменного тока, 50/60 Гц, Выход: 70v/5.8A, однополюсный импульсный источник питания Выход импульсный источник питания светодиодного табло
