4 осевая Плата USB CNC с 3 шт. драйвера шагового двигателя CW8060 80 в/6A/ 256 microstep набор

4 осевая Плата USB CNC с 3 шт. драйвера шагового двигателя CW8060 80 в/6A/ 256 microstep набор

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание для покупателей,..

Кроме того,БразилияИАргентинаКлиент, пожалуйста, оставьте свойCPFИлиCUITНомер после оплаты!

РусскийКлиентЛучше всего указать полное имя или повлиять на время доставки.

Спасибо за помощь!

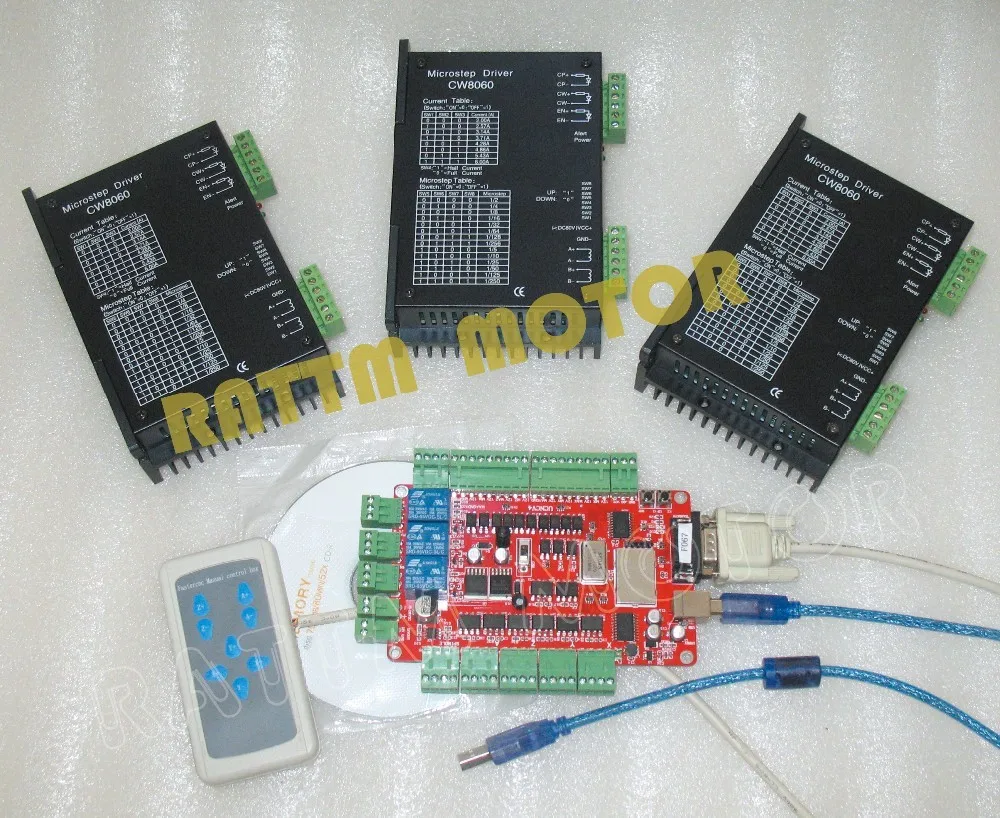

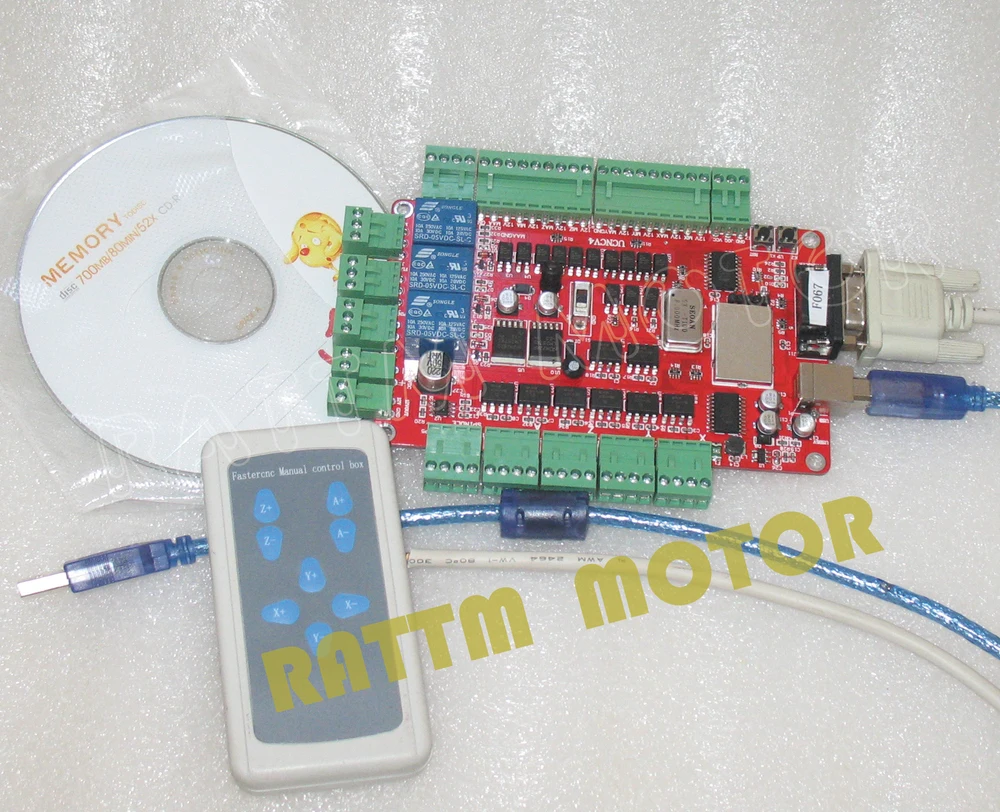

Посылка включает:

· 3 шагового двигателя CW80606A 80V/DC

· 1x4 оси USBCNC breakout board

· Ручной контроллер-1 шт.

· 1 usb-кабель

· CD включает руководство пользователя на английском языке и программное обеспечение и код регистрации

· Руководство пользователя на английском языке будет отправлено по электронной почте.

1. Краткое описание продукции

USBCNCV4.0-это высокопроизводительный контроллер движения, который основан на управлении ПК по USBCNC, система может завершить преобразование от G кода для подключения шагового двигателя сигнала управления движением без необходимости каких-либо дополнительных аппаратных средств и программного обеспечения. Эта плата управления совместима с большинством шаговых драйверов и серводвигателей, это идеальный контроллер, который вместо параллельной платы интерфейса Mach3.

1) Требования к компьютерной системе

Минимальная конфигурация:

1) ЦП: 1 ГГц

2) память: 512 Мб

3) 500 МБ свободного места на диске

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

2). Рекомендуемая конфигурация:

1) ЦП: 2 ГГц dikaryon

2) Память: 2 Гб;

3) Свободное дисковое пространство 1G

4) графическое устройство DIRECTX9 с WDDM 1,0 или более высоким Драйвером

5) интерфейс USB 2,0

6) сетка 3.5SP1

3). Внешний вид и размер продукции

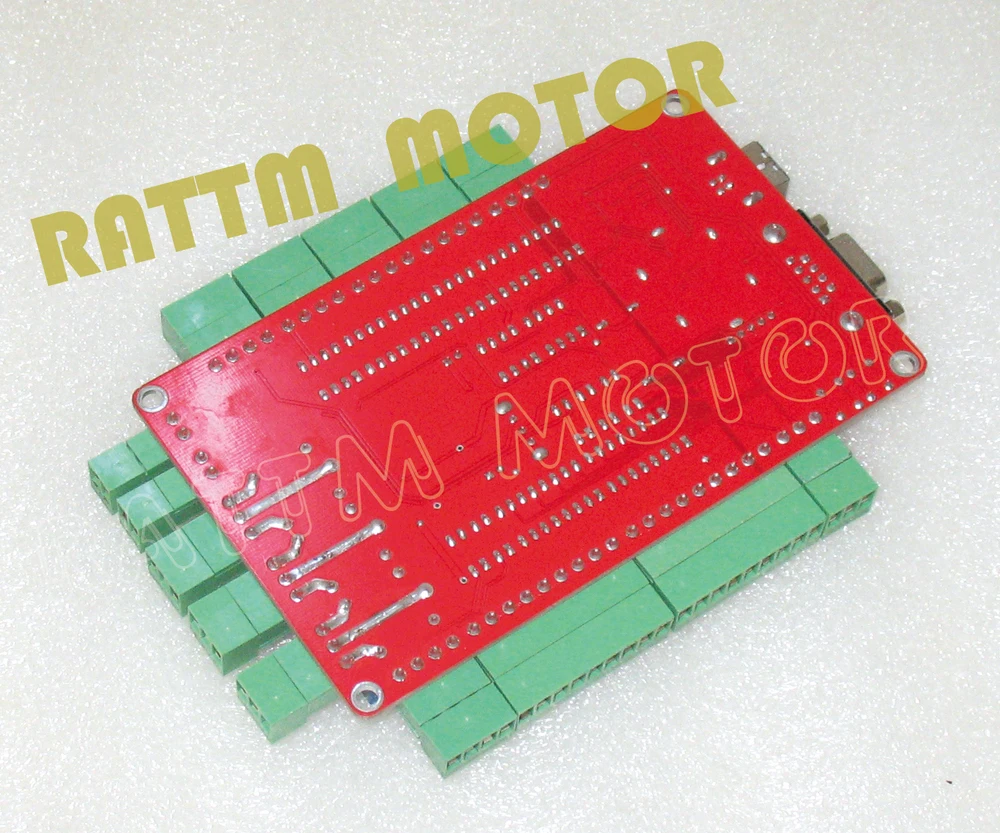

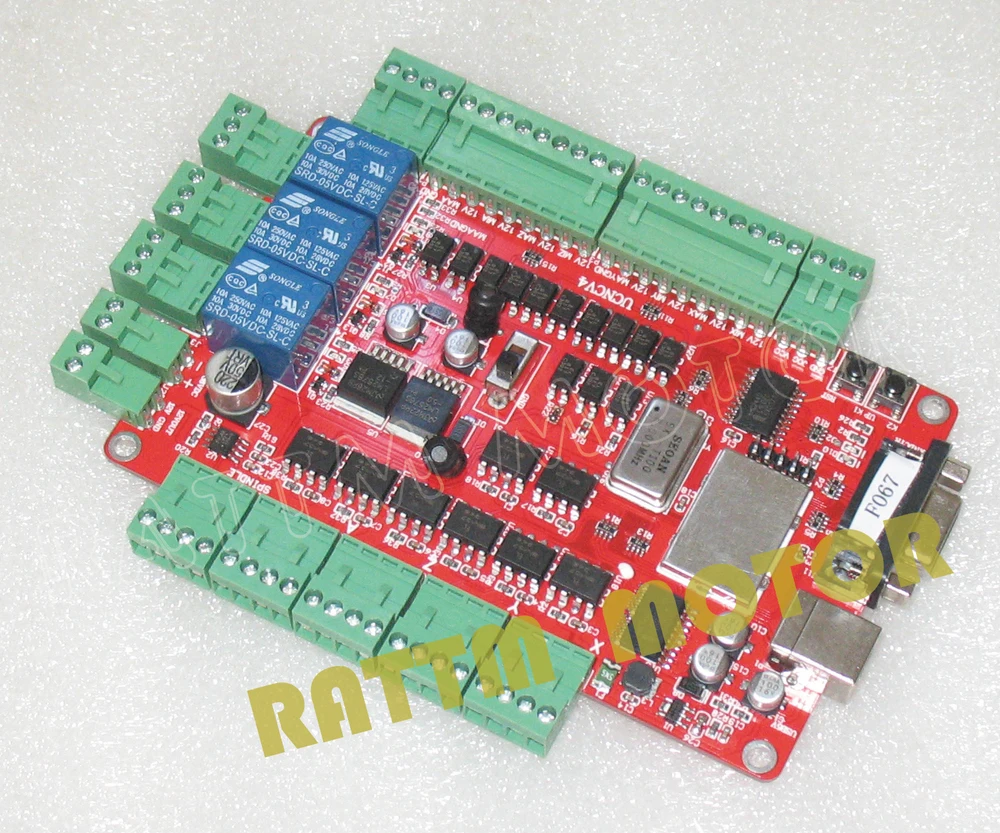

1. После проверки, версия V4 с использованием Красной платы PCB, размер PCB составляет 135,3*82,5 мм.;

2. Передняя часть узкой кромки с интерфейсом связи USB и интерфейсом ручного управления DB9 для удобства клиентов, изготовленных непосредственно из панели «чехол»;

3. Задний конец узкой кромки-это входной и выходной интерфейс и 3 релейных выходных интерфейса; Реле-это сильный источник помех, реле вдали от конструкции главного чипа управления, это способствует стабильности доски;

4. Одна из двух широких сторон-шаговый двигатель и основной выходной сигнал axiscontrol;

5. Другой стороной двух широких сторон является Аварийная остановка, ручной ввод скорости, ограничение входного интерфейса; Одна сторона для входа, другая сторона режима подключения выхода простая и удобная;

6. 5 В и 12 В модуль питания компактной независимости, безопасности, стабильности;

7. Внешний обеспечивает стабильность системы эффективно работает с кристаллическим активным и основным чипом управления;

8. Программное обеспечение USBCNC, а не mach3, пожалуйста, обратите внимание!

4). Подробное функциональное введение

A. Входное напряжение карты: 15 ~ 36 В;

B. Выходное Рабочее напряжение: 12 В;

C. Выходное напряжение сигнала управления шагового двигателя: 5 В;

D. Напряжение внешнего источника питания: 12 В;

Примечание: отмеченный 15 ~ 36 В постоянного тока-входной интерфейс, отмеченный 12 В-выходной интерфейс, не может ошибиться в проводке.

5). Функция и определение каждого модуля

A) USB интерфейс, подключите к компьютеру usb-порт через этот интерфейс, вы можете использовать программное обеспечение usbcnc для управления этой платой, Этот USB интерфейс является квадратным B интерфейсом, пожалуйста, используйте кабель USB2.0 для подключения с защитой и магнитной защитой и длиной не более 2 метров.

B) интерфейс коробки ручного управления, внешняя коробка ручного управления может использовать этот интерфейс для доступа к системе, интерфейс является стандартной формой DB9, ее определение, как показано в следующей таблице.

Таблица 4-1 определение интерфейса ручного управления

Серийный номер интерфейса

1.

2.

3.

4.

5

Определение интерфейса

Общий порт

А ось коротации

Ось Z вниз

Ось Y вперед

Левый ход оси X

Серийный номер интерфейса

6

7

8

9

Определение интерфейса

А ось коротации

Ось Z вверх

Задняя часть оси Y

Правый ход оси X

C) индикатор питания, как показано на рисунке выше, индикатор D10-это передний индикатор питания USB, этот светильник загорается после подключения usb-порта к компьютеру, d2 ниже-конечный Мощность индикатор светильник, этот светильник также будет гореть, когда работе платы Мощность доступа с ним.

D) Кнопка обновления прошивки платы и кнопка сброса RST, обновление прошивки, поэтому кнопка обновления не должна использоваться, кнопка сброса используется при необходимости перезапуска из-за неисправности платы.

E) ручной интерфейс управления скоростью, режим подключения проводов, как показано на следующем рисунке.

F) ограничительный входной интерфейс. Определения концевого интерфейса перечислены в следующей таблице

Таблица 4-2 определение концевого интерфейса

Серийный номер интерфейса

12 В

Смесь

12 В

Макс.

12 В

Определение интерфейса

Общий порт переключателя

X нижний предел

Общий порт переключателя

X Верхний предел

Общий порт переключателя

Серийный номер интерфейса

MIY

12 В

Май

GND

Определение интерфейса

Нижний предел Y

Общий порт переключателя

Верхний предел Y

GND

Серийный номер интерфейса

12 В

MIZ

12 В

Алмаз

12 В

Определение интерфейса

Общий порт переключателя

Z нижний предел

Общий порт переключателя

Верхний предел Z

Общий порт переключателя

Серийный номер интерфейса

Миа

12 В

MAA

GND

Определение интерфейса

Нижний предел

Общий порт переключателя

Верхний предел

GND

Концевое соединение переключателя, как показано на рис. 1-8 ~ рис. 1-10

G) переключатель управления шпинделем, как показано на рис. 1-6, переключение переключателя на положение S1 для управления скоростью вращения шпинделя; Переключение переключателя на положение ниже для выходного управления реле тумана.

H) Внешняя пауза и сброс интерфейса; 2 фута отмечены пауза подключения выключателя, 2 фута помечены сброс подключения переключатель сброса.

I) релейный выход программного управления туманом, выход настроек программного обеспечения отмечен 3, определяется сверху вниз, 3 футаNC,Нет,COM.

J) релейный выход управления потоком программного обеспечения, выход отмечен 2 в настройках программного обеспечения, определяемый сверху вниз, 3 футаNC,Нет,COM.

K) выход реле управления программным обеспечением, выход отмечен 1 в настройках программного обеспечения, определяемый сверху вниз, 3 футаNC,Нет,COM.

L) вход рабочей мощности платы, уровень выше отрицательного ниже, как указано на плате, пожалуйста, обратите внимание на вход постоянного тока 15 ~ 36 В, перенапряжение или обратное соединение повредит плату.

M) выходной интерфейс 12 В. Как отмечена плата, GND is -, 12V is +.

N) выходной интерфейс управления шпинделем: определения поворота для GND DIR PWM2 12V, соответственно, это выход сигнала заземления, направления, шпиндель 0 ~ 10V контроль скорости, выход сигнала 12V.

O) выходной сигнал управления шаговым двигателем оси, определение: CK + \ CK-\ DIR + \ DIR-, соответственно, является положительным, отрицательным, направленным, отрицательным, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе, чтобы связаться с 5V на плате, эта плата не поддерживает общий метод подключения катода, Конкретные способы подключения относятся к рис. 1-11. Эта плата не содержит включения управления, теперь большинство драйверов на рынке не должны подключаться к сигналу EN и регулярно работать напрямую по умолчанию.

P) выходной сигнал управления шаговым двигателем оси Z, определение CK + \ CK-\ DIR + \ DIR-, соответственно для импульсного положительного, импульсного отрицательного, направленного положительного, направленного отрицательного, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5V на плате, эта плата не поддерживает общий метод подключения катода.

Q) выходной сигнал управления шаговым двигателем оси Y, определение CK + \ CK-\ DIR + \ DIR-, соответственно для импульсного положительного, импульсного отрицательного, направленного положительного, направленного отрицательного, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5V на плате, эта плата не поддерживает общий метод подключения катода.

R) выход сигнала управления шаговым двигателем оси X, определение CK + \ CK-\ DIR + \ DIR-, соответственно для импульсного положительного, импульсного отрицательного, направленного положительного, направленного отрицательного, плата использует общий метод подключения анода, поэтому CK + и DIR + соединены вместе с 5V на плате, эта плата не поддерживает общий метод подключения катода.

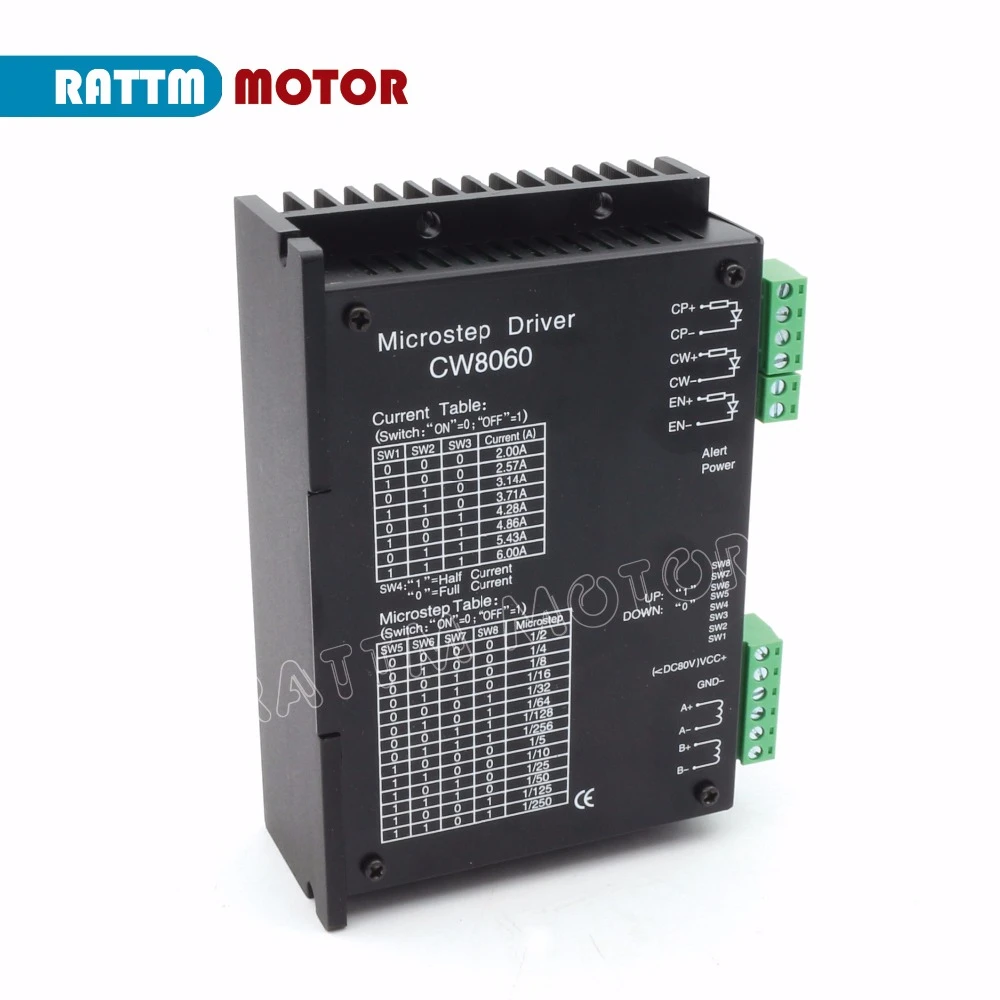

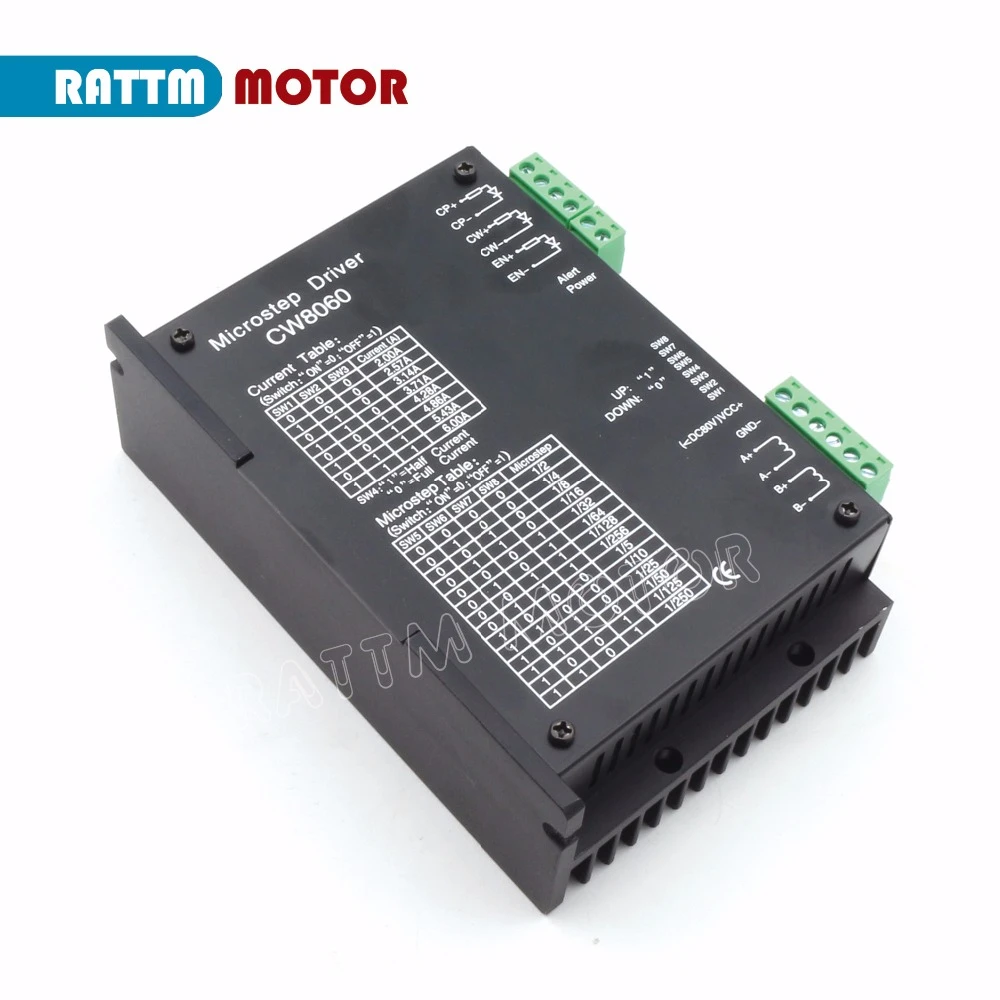

2. Характеристики драйвера CW8060:

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц;

6. Размеры: 147 мм x 97 мм x 30 мм;

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6А.

Порты ввода/вывода:

1. VCC +: постоянный ток питания положительного полюса;

Примечание: Должна быть защищена от превышения 80 в.

Чтобы не повредить модуль

2. GND: Катод питания постоянного тока;

3. A +, A-: шаговый двигатель с одной обмоткой;

4. B +, B-: шаговый двигатель с другой обмоткой;

5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);

6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;

7. Отдых +, отдых-: без двигателя.
