4 оси набор контроллеров CNC шт. шаговый двигатель Nema23 112m 425oz-in 3a двойной вал и

4 оси набор контроллеров CNC шт. шаговый двигатель Nema23 112m 425oz-in 3a двойной вал и

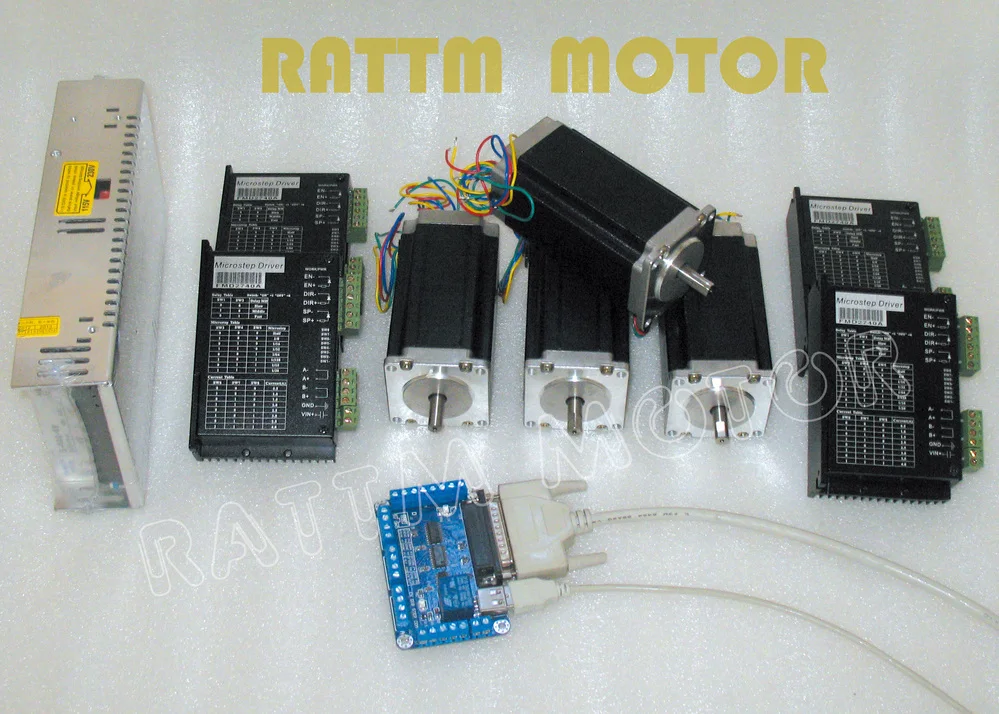

Посылка:

· 4 драйвера шагового двигателя FMD2740A4A 50V/DC

· 4 x 23HS2430B шаговый двигательДвойной вал 425Oz-in 3A/112 мм длина

· 1x400 Вт 36 В/11 А Импульсный источник питания

· 1x5 осевая коммутационная плата типа V5

· 1 параллельный кабель DB25

· 1 x USB кабель

· Руководство пользователя на английском языке для коммутационной платы и драйвера шагового двигателя будет отправлено по электронной почте.

3 оси для плазменной или лазерной фрезы среднего размера

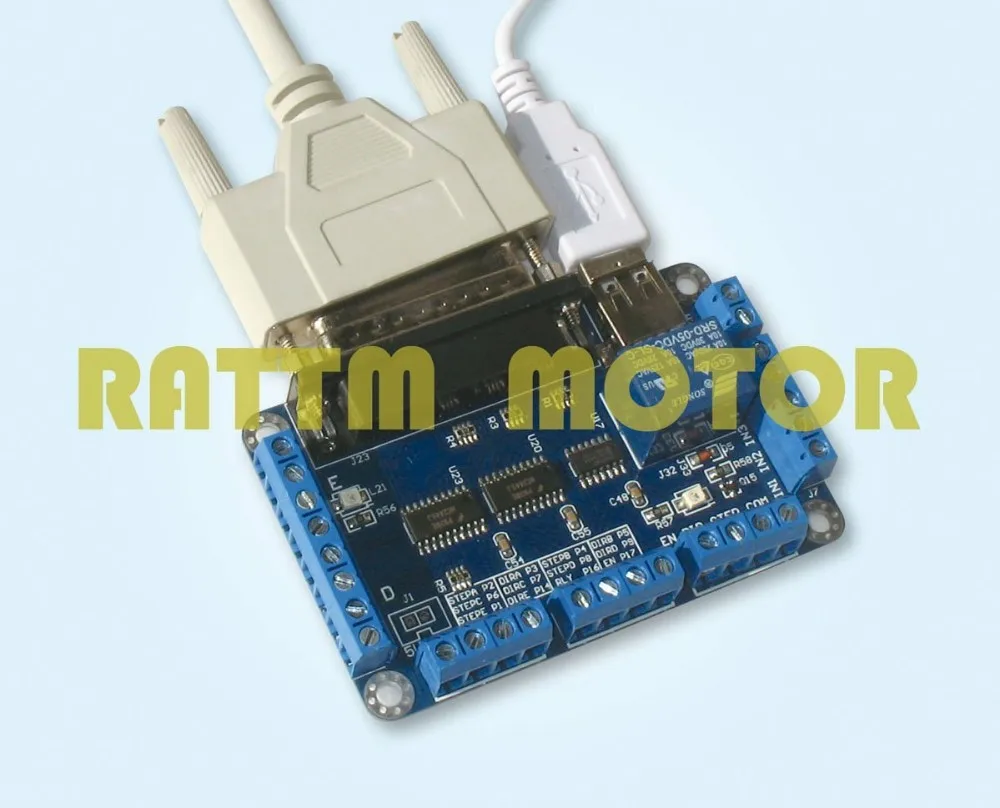

1. 5-осевая коммутационная плата

· Возможно подключение большинства драйверов 5 шт. и управление двигателем 5 шт. одновременно

· Он с 4-проводным концевым выключателем для обеспечения нашего безопасного движения

· Он с релейным портом для управления шпинделем ЧПУ

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

· Размер: 9x5,7 см

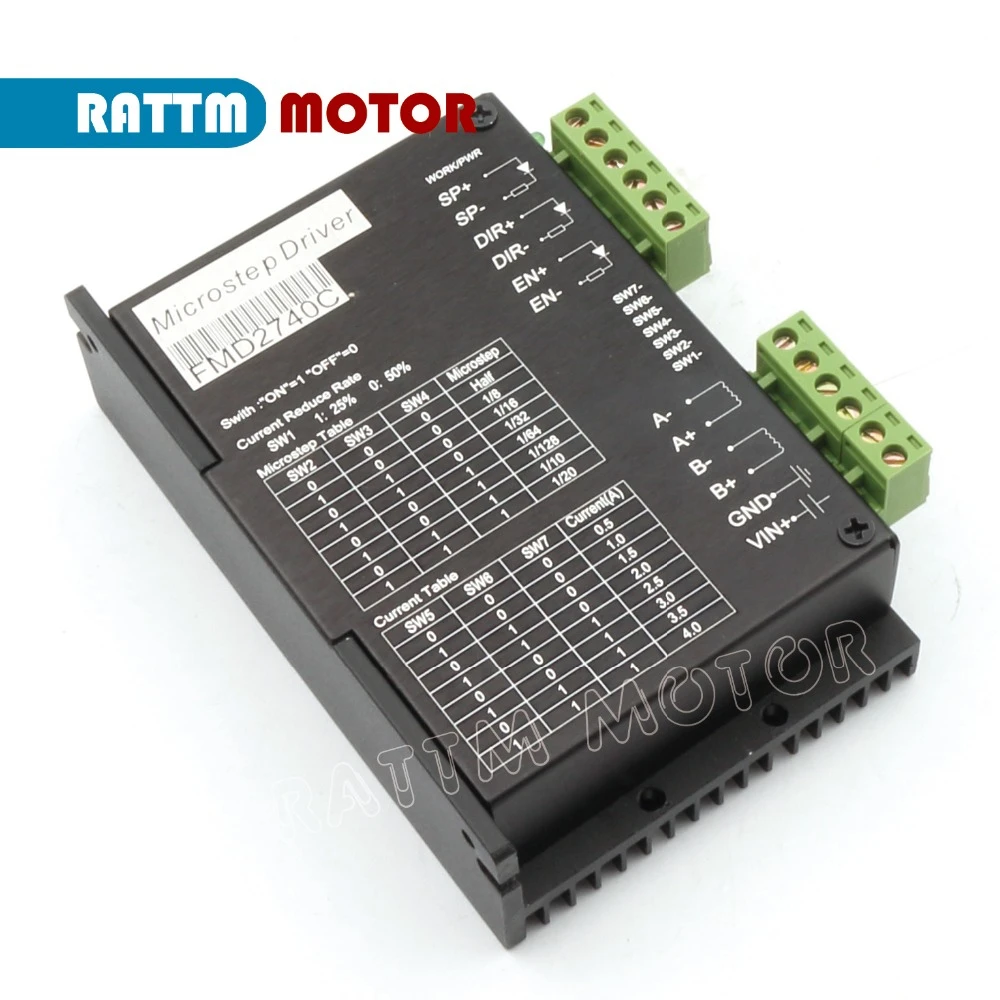

2. Драйвер шагового двигателя FMD2740C

1) краткое введение

FMD2740C управляется японским чипом sanyo, после многократной оптимизации НИОКР и производства 2-фазного привод шагового двигателя высокого подразделения, подходит для управления малым и средним фазовым током менее 4А, 2-фазный или 4-фазный гибридный шаговый двигатель. Благодаря внедрению новой технологии привода измельчителя постоянного тока, использование того же двигателя может выдавать больше скорости и мощности, чем другие драйверы. Улучшенная точность работы шагового двигателя в сегментах снижает вибрации и шумоподавление.

2) Особенности

1. Высокая производительность, низкая цена

2. Режим измельчения биполярного постоянного тока

3. Напряжение источника питания от 12 до 50 В постоянного тока

4. Высокоскоростной вход изоляции сигнала оптопары

5. Частота измельчения 20 кГц

6. Точность деления 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 опционально

7. Электрический входной сигнал совместим с TTL

8. Стационарный ток автоматически уменьшается вдвое

9. Дизайн формы удобен для установки

10. Максимальный ток привода 4А

11. Управляйте любым 4А фазовым током 2-фазного или 4-фазного гибридного шагового двигателя

3) приложения

Подходит для различных устройств и инструментов автоматизации малого и среднего размера, например: небольших гравировальных станков, SMT станков и т. Д.

4) Проводка определяется

Интерфейс слабого сигнала

Сигнал

Функция

SP +

Импульсный сигнал + конец

SP-

Конец импульсного сигнала

DIR +

Сигнал направления + конец

Дир-

Направление сигнала-конец

EN +

Включить сигнал + конец

EN-

Включить конец сигнала

Прочный порт подключения

Сигнал

Функция

VIN +

Вход источника питания постоянного тока от 12 до 50 в + конец, рекомендуется использовать 36 В, 3 А

GND

Заземление подключения источника питания постоянного тока

A +

Шаговый двигатель A + фазовая клемма

А-

Шаговый двигатель A - Phase terminal

B +

Шаговый двигатель B + фазовая клемма

Б-

Шаговый двигатель B - Phase terminal

Примечание: Этот привод не содержит схемы защиты от интерполяции, поэтому без входного положительного и отрицательного источника питания вверх дном! В противном случае это повредит привод!

5) электрические характеристики

6) Использование окружающей среды и параметров

Метод охлаждения

Естественное охлаждение или принудительное воздушное охлаждение

Использование окружающей среды

Случаи

Избегайте пыли, масляного тумана и агрессивных газов

Температура

0 °C-+ 50 °C

Влажность

40-90% RH

Вибрация

6m/s2 MAX

Температура хранения

-20 °C-+ 65 °C

Вес

250 г

7) Размер механической установки

8) источник питания

Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740C может использовать обычный переключатель постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, желательная емкость от 2000 до u. Примечание. Гребень пульсации выпрямленного напряжения не превышает 50 В. Рекомендуется пользователю использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сетки над рабочим диапазоном напряжения привода.

Примечание:

1. При проводке следует обратить внимание на положительную и отрицательную мощность.

2. Чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и внимание к охлаждению.

9) затухание настроек DIP-переключателя

Режим затухания

SW1

SW2

Медленное затухание

Выкл

Выкл

Смешанный распад

ON

Выкл

Быстрое затухание

Выкл

ON

10) настройки деления DIP-переключателя

11) настройки текущего DIP-переключателя

12) схема подключения контроллера двигателя привода

13) электропроводка

Драйвер FMD2740C может управлять всеми 4-проводными, 6-проводными или 8-проводными 2-фазными/4-фазными двигателями 4A, подробно описаны ниже 4-проводными, 6-проводными, 8-проводное подключение шагового двигателя:

14) соответствие привода и двигателя

Драйвер FMD2740C может управлять 2-фазным или 4-фазным двигателем отечественных и зарубежных производителей, чтобы получить наиболее удовлетворительное вождение, вам необходимо выбрать разумные настройки напряжения питания и тока. Напряжение питания определяет уровень высокоскоростной работы двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Как правило, чем выше напряжение питания, тем больше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой аспект, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но и при работе высокого давления, низкий вибрации скорости.

Выходной ток установлен

Для того же двигателя, чем больше Настройка тока, тем выше скорость, текущий двигатель и больше нагрева. Таким образом, при нормальных обстоятельствах сила тока в машине с питанием нагревается, но не слишком нагревается при длительном значении.

Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. При настройке тока двигателя выходной крутящий момент недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не горячие.

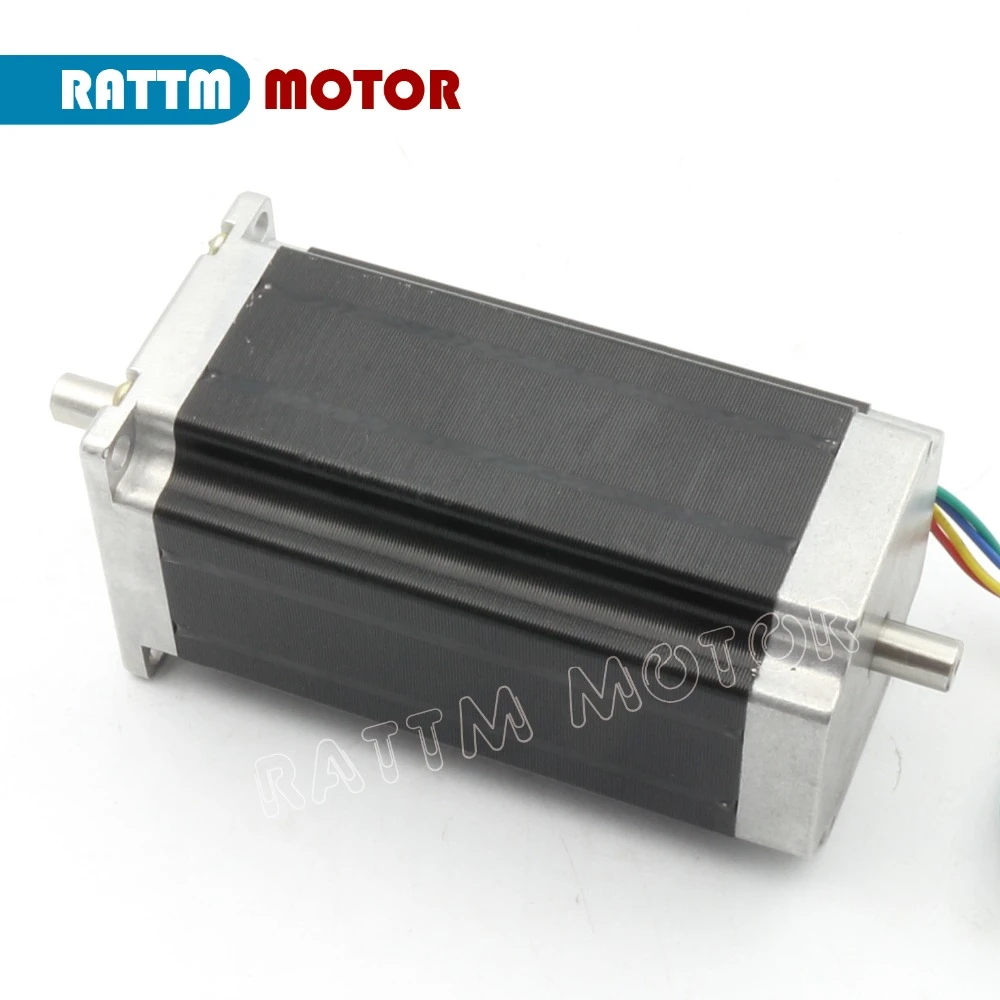

3. Шаговый двигатель

Технические характеристики

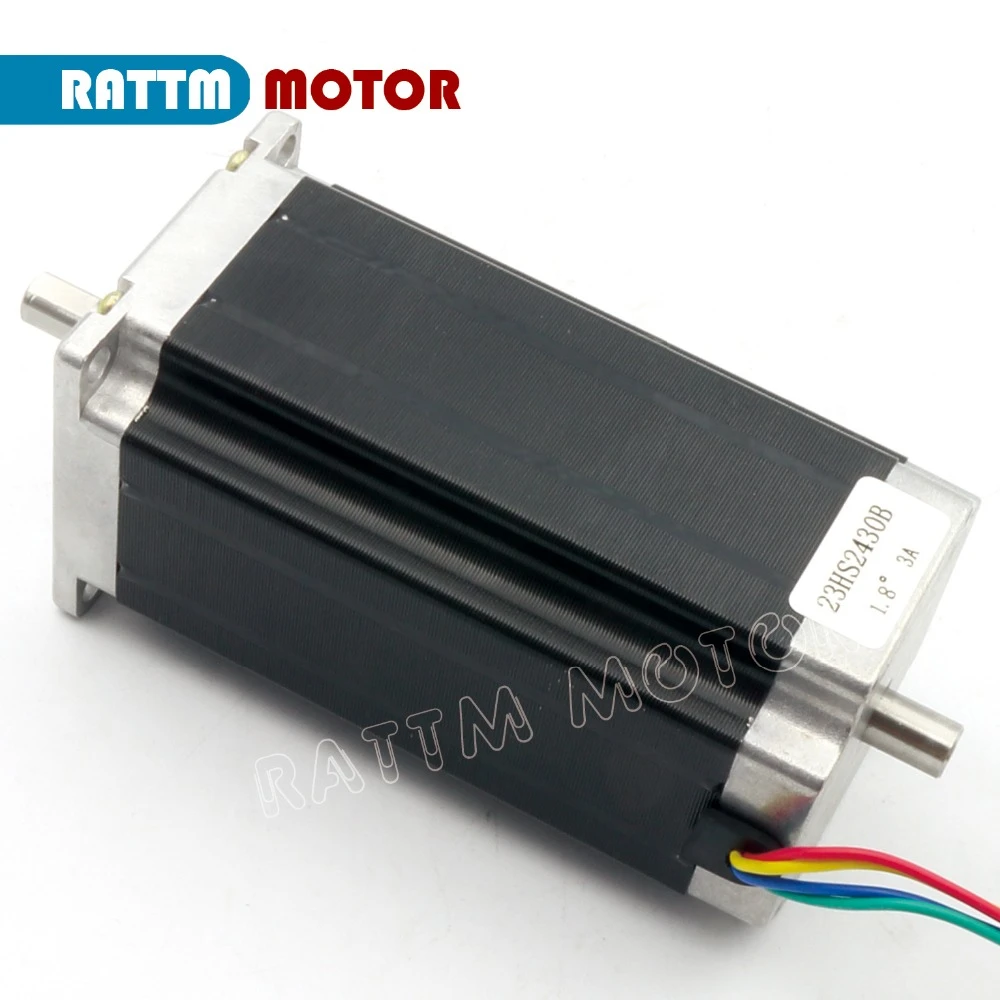

Номер детали: 23HS2430B

Размер оправы: NEMA23

Угол шага: 1,8 градусов

Ток: А/фаза

Сопротивление: 1,6 Ом/фаза

Индуктивность: 6,8 мгн/фаза

Удерживающий момент: 425 Н. См/28 кг-см унций

Инерция ротора: 800 г-см2

Количество проводов: 4

Вес: 1,66 кг

Длина: 112 мм

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, без нагрузки)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: максимум 80 градусов (номинальный ток, 2 фазы включения)

Температура окружающей среды ----------- 20 градусов ---- + 50 градусов

Сопротивление изоляции: Ом мин., В постоянного тока

Прочность изоляции -------- 500 В переменного тока в течение одной минуты

Техническое описание (23HS2430, передний вал диаметром 8 мм и длиной 21 мм, задний вал диаметром 8 мм и длиной 11 мм, удерживающий момент 425 унций или 28 кг. см)

Этот продукт также имеет один вал на выбор, необходимость пригласить сообщение.

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400 Вт, вход:-В переменного тока или-в переменного тока, Гц, выход: 48 В/А, импульсный источник питания с одним выходом, импульсный источник питания

5. Использование или применение

Эти продукты широко используются в гравировальных станках, принтерах, медицинском оборудовании,

Вышивальная машина, сценическое освещение, текстильная автоматизация, печать,

Оборудование для автоматизации упаковки и других отраслей промышленности.
