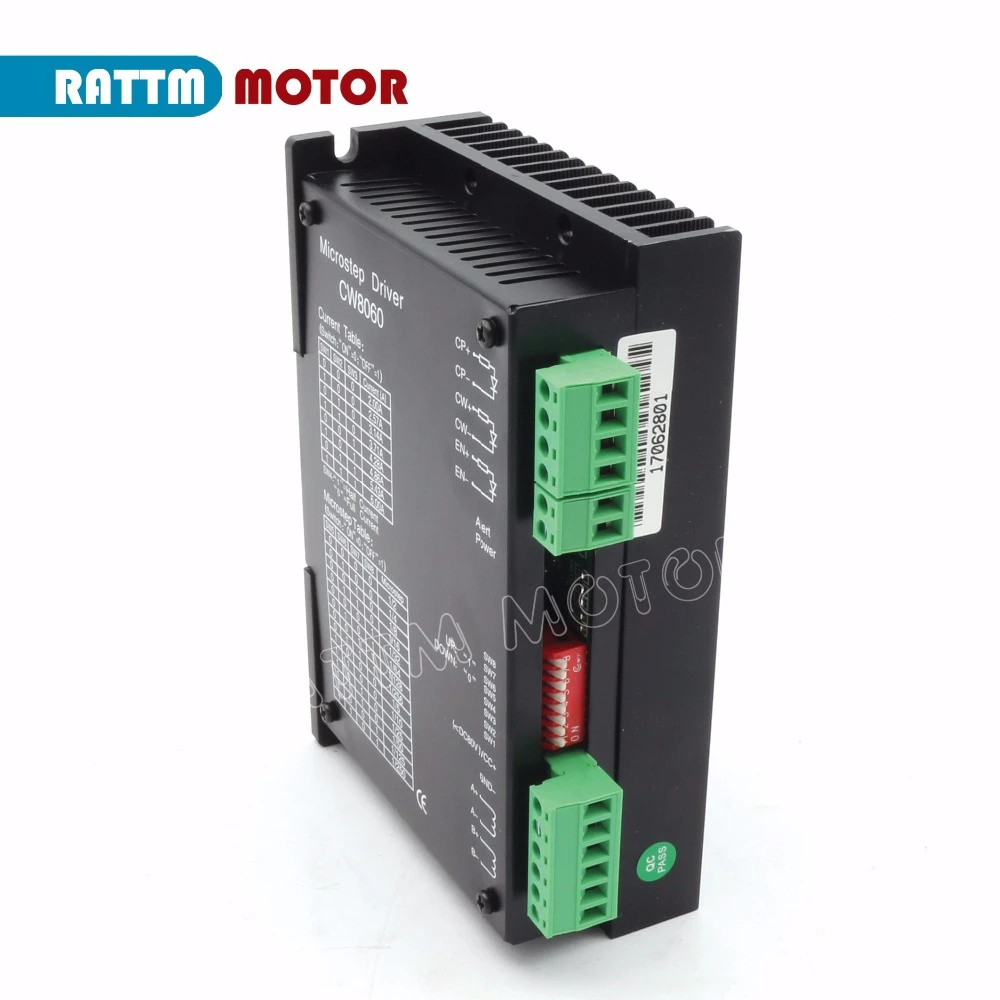

2019 ограниченное по времени 3 шт. Драйвер шагового двигателя cw8060 комплект

2019 ограниченное по времени 3 шт. Драйвер шагового двигателя cw8060 комплект

Посылка включает:

1. Входная мощность постоянного тока Тип: 24 В ~ 80 в

2. Выходной ток: 2 ~ 6A

3. Mircostepping: 1(1.8deg),1/2,1/4,1/8,1/16,1/32,1/64,1/128,1/256;

1/5,1/10,1/25,1/50,1/125,1/250

4. Форма защиты: защита от перегрева, автоматическая блокировка половины тока, защита от ошибок

5. Максимальная частота пульса составляет 100 кГц;

6. Размеры: 147 мм x 97 мм x 30 мм;

7. Вес:<500 г.

8. Рабочая среда: температура-15 ~ 40 градусов влажности <90%.

9. Подходит для NEMA17-34 двух и четырех фазных шаговых двигателей, ток которых меньше 6А

1. VCC +: постоянный ток питания положительного полюса;

Примечание: Должна быть защищена от превышения 80 в.

Чтобы не повредить модуль

2. GND: Катод питания постоянного тока;

3. A +, A-: шаговый двигатель с одной обмоткой;

4. B +, B-: шаговый двигатель с другой обмоткой;

5. CP +, CP-: шаговый импульсный вход + 5 В (эффективная кромка, длительность подъема> 10US);

6. CW +, CW-: Входное направление двигателя, уровень напряжения отключен, высокий в направлении, низкий обратный;

7. Отдых +, отдых-: без двигателя.

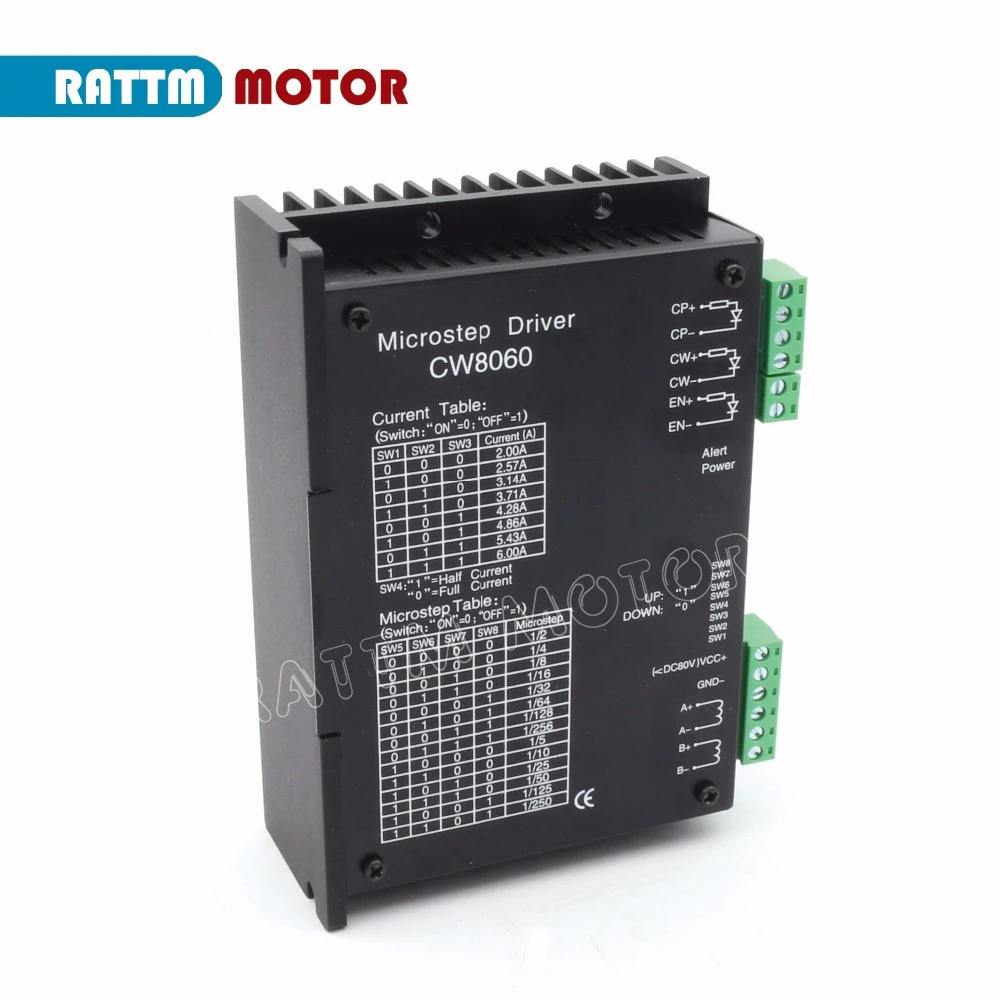

Интерфейс см.;Правильное изображение

Примечание:

1, когда температура окружающей среды высокая или рабочий ток более 3 А, закрепите модуль на большой металлической оболочке, или используйте осевой вентилятор рассеивает тепло, чтобы модуль работал "надежно в течение длительного времени.

2, половинный ток автоматически: если управляющая машина не отправляет сигнал в половину секунды, драйвер автоматически вводит половинчатое текущее состояние для экономии электроэнергии, фазовый ток обмотки электрической

3, фаза неисправности защищена: когда Двухфазное электрическое оборудование подключено к драйверу, пользователи могут подключиться к фазе по ошибке, таким образом, повредит драйвер серьезно. Схема защиты находится в пределах этого драйвера, когда пользователи подключаются по ошибке, драйвер не будет поврежден, но электрическое оборудование работает нормально, встряхивание и выход небольшой. Пожалуйста, проверьте, является ли проводка электрического оборудования ошибкой

Уведомление о применении:

Чтобы избежать использования в нефтяных загрязнениях, пыли и коррозионной газовой среде

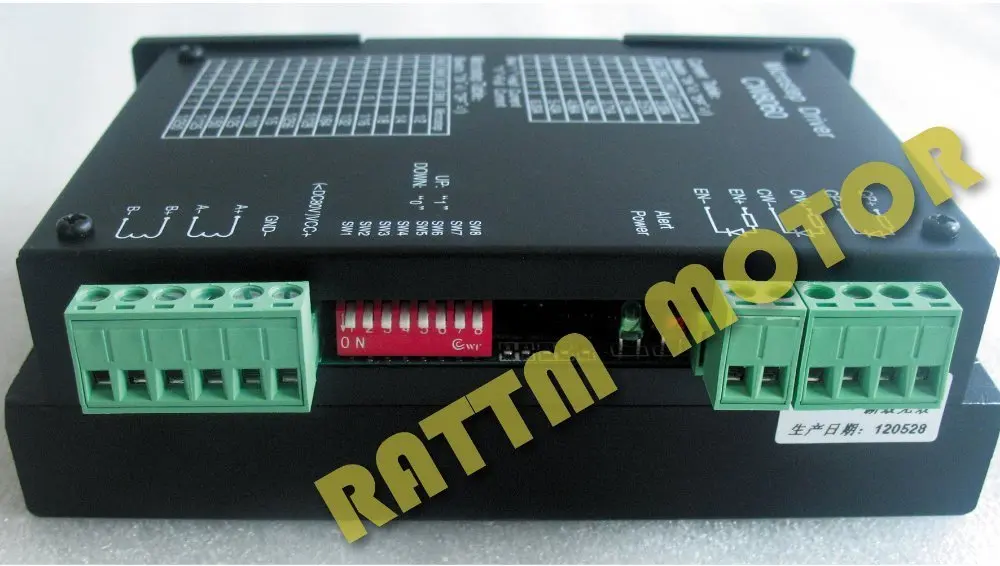

Выбор переключателя:("ON = 0,OFF = 1")

1.Микрошаговый выбор:

SW5

0

0

0

0

0

0

0

0

1.

1.

1.

1.

1.

1.

SW6

0

1.

0

1.

0

1.

0

1.

0

1.

0

1.

0

1.

SW7

0

0

1.

1.

0

0

1.

1.

0

0

1.

1.

0

0

SW8

0

0

0

0

1.

1.

1.

1.

0

0

0

0

1.

1.

Микро

1/2

1/4

1/8

1/16

1/32

1/64

1/128

1/256

1/5

1/10

1/25

1/50

1/125

1/250

2.. Текущий выбор:

SW1

0

1.

0

1.

0

1.

0

1.

SW2

0

0

1.

1.

0

0

1.

1.

SW3

0

0

0

0

1.

1.

1.

1.

Ток (А)

2,00

2,57

3,14

3,71

4,28

4,86

5,43

6,00

3.. Полный ток или половина тока на выбор:

SW4:0 = полный ток; 1 = половина тока

4.. Выбор пульса:

Обычно настройка по умолчанию является одним импульсом.

5. Выбор пульса:
