5 шт./лот модуль ИК-датчика для человеческого тела пироэлектрический

5 шт./лот модуль ИК-датчика для человеческого тела пироэлектрический

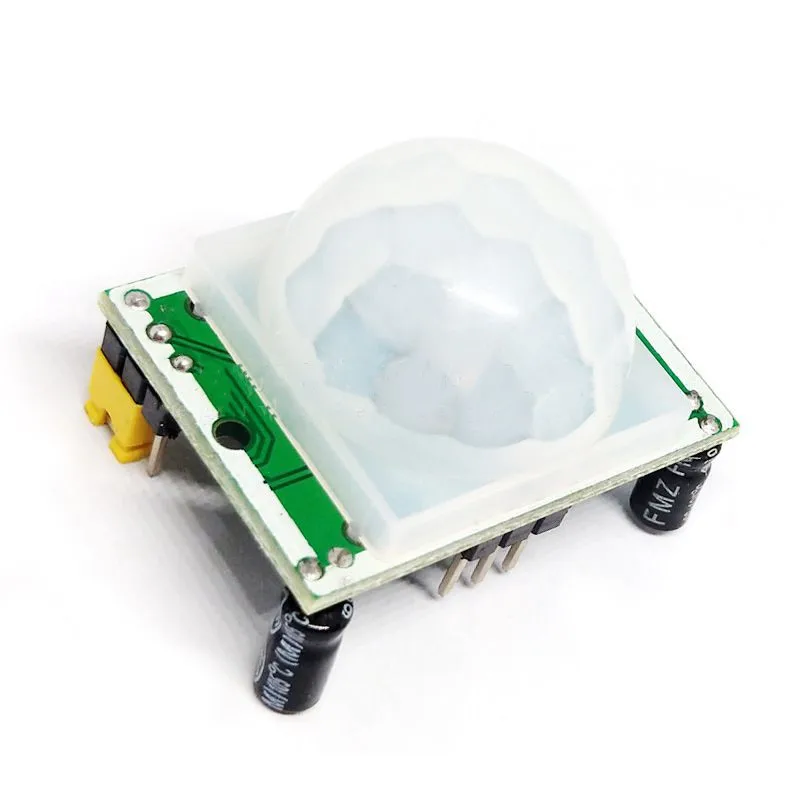

Модель: HC-SR501
Тип модуля: модуль питания
Мощность Потребляемый ток: стандартная
Мощность Напряжение питания: стандарт
Мощность: 0
Количество контактов: стандартная
Применение: индукции модуль
Посылка: пироэлектрический инфракрасный датчик

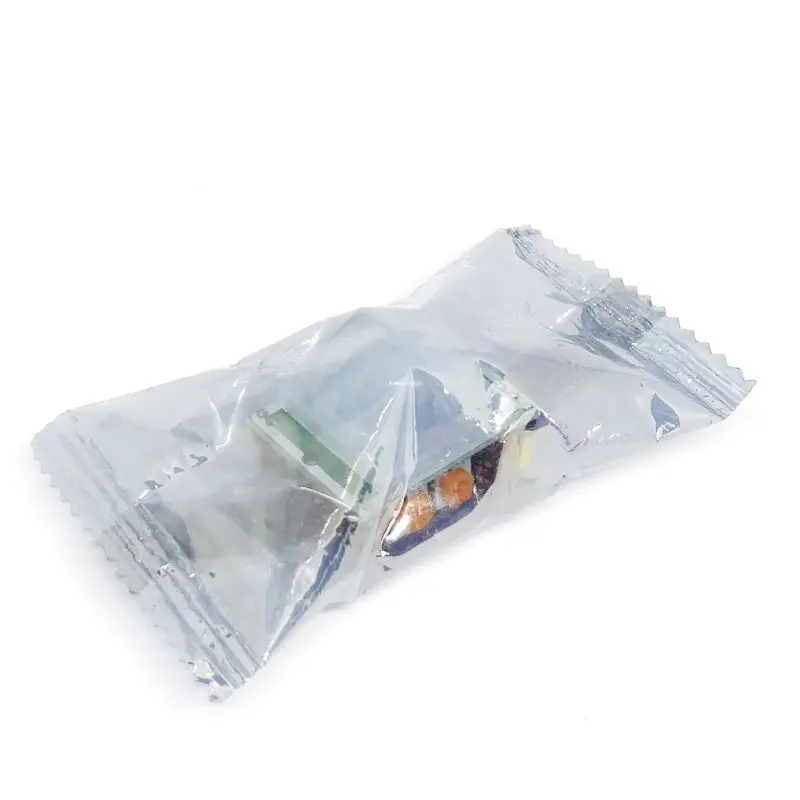

Упаковка: статический мешок

Технические параметры:

1. Рабочее напряжение: DC5V до 20V

Две. Статический потребеление энергии: 65 микроампер

3. Уровень выходного сигнала: высокая 3,3 V, с низким напряжением 0 В

4. Время задержки: регулируемая (0,3 секунд до 10 минут)

5. Аппарата нарушитель блокад время: 0. 2 сек

6. Режим запуска: LЯвляетсяНе повторяющийся, CMS свободное программное обеспечение, H repeatable, и значение по умолчанию составляет H

7. Индукционный диапазон: менее 120 градусов угол конуса, меньше, чем 7 м

8. Рабочий диапазон температур:-15 ~ + 70 градусов

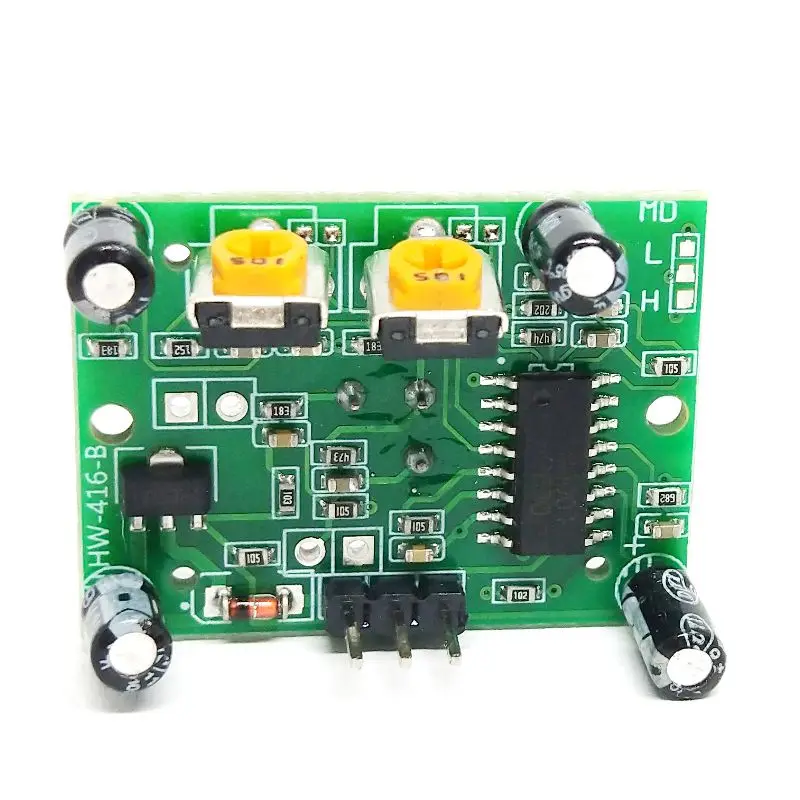

9. PCB форма Размеры: 32 ≤ 24 мм, расстояние резьбовое отверстие 28 мм, винт aperture 2 мм, Индукционная Размер линзы: (диаметр): 23 мм (по умолчанию).

Область применения:

Автоматическое освещение коридоров, коридоров, ванных комнат, подвалов, складов, гаражей, автоматический вентиляции вытяжные вентиляторы и другие электрические приборы (по сравнению с лампами накаливания, люминесцентные лампы, зуммеры, лампы накаливания, люминесцентные лампы, зуммеры, лампы накаливания, люминесцентные лампы, зуммеры и т. д.)

Объект:


Движущихся дверей, электрические вентиляторы, сушилки и автоматической стиральной машинки и лучше всего подходят для предприятий, отели, торговые центры, кладовая чувствительные зоны или зоны безопасности и сигнализация. Он также может быть использован для защиты от краж и других целей.

Особенности:

1. Полностью автоматическая индукция: в тех случаях, когда кто-то попадает в диапазон индукции, высокий уровень входного сигнала; В тех случаях, когда человек покидает индукционную погоды, высокий уровень происходит автоматическое отключение с задержкой. Выход низкая.
2. Фоточувствительного управления (опционально): модуль предназначен для позиции, которая может быть набор для светильник чувствительный контроль, а не смысл в течение дня или в тех случаях, когда светильник отличается прочностью. Фоточувствительный контроль является дополнительной функцией, а не фоторезистор устанавливается на фабрике. При необходимости, пожалуйста, купите фоторезистор отдельно и установить его самостоятельно.

3. Два режимы ожидания: L-не повторяющийся, CMS свободное программное обеспечение, H является повторяющимся. Перемычка выбора, по умолчанию является H.
A. Единовременных всплывающие предупреждения: То есть, после того, как индукционная высокий уровень выхода, выход автоматически изменим с высоким уровнем до низкого уровня сразу же после того, как задержка проблемы по этой ссылке.
B. Повторяемая всплывающие предупреждения на метод: это значит, что после того, как выходы датчика высокого уровня во время какого-либо задержки периода, если какой-либо человеческого тела движется в своем за пределы расстояния срабатывания датчика, свой выход останутся на высоком уровне до тех пор, пока человек листья до того, как задержка будет высокий уровень изменения до низкого уровня (Модуль датчика автоматически задержки в период задержки после каждого активности человеческого тела будет обнаружено, и занимает время последнего активности как отправная точка время задержки).
4. С Индукционным время блока (по умолчанию: 3-4 секунды): после каждого использования Индукционная выход (высокий уровень становится низкий уровень) индукционная модуль может задать время блока сразу после индукции сенсор не получили каких-либо индукционный сигнал. Эта функция может осуществить Интервальная работа в обоих направлениях (зондирования время выхода и время блокировки), и может быть применена к интервал обнаружения продуктов, и в то же время эта функция может эффективно подавлять различные помехи, генерируемые во время процесса переключения нагрузки.
5. Широкий диапазон рабочего напряжения: по умолчанию рабочее напряжение составляет DC5V до 20V
6. Микро-потребеление энергии: потребляемый ток составляет 65 Микроампер, который лучше всего подходит для электрических продуктов приведенный в действие сухие батареи.
7. Выход высокого уровня сигнала: может быть легко подключен с различными схемы.

Инструкции по использованию:

1 инициализации во время индукции модуль составляет около одной минуты после включения питания. На данный момент, модуль будет выводиться на 0-3 раза с интервалом, и войти в режим ожидания через одну минуту.

2. Старайтесь избегать прямого вмешательства источников света, а также других источников помех на поверхность линзы модуля на небольшом расстоянии, таким образом, чтобы избежать введения помех и неправильной эксплуатации; старайтесь избегать использования окружающей среды
Сыпучий ветра, ветра и повлечет за помех для датчика.

3. Модуль датчика использует двойную элемент зонд, окно зонд прямоугольной формы, а двойной элемент (юаней и B юаней) находится на обоих концах в долгосрочной направлении, В тех случаях, когда человеческого тела слева направо
Или при прохождении справа налево, есть разница между временем и расстояние, что в инфракрасном спектре достигает двойной элемент. Чем больше разница, тем более чувствительной индукции.
При движении головой сверху вниз или снизу вверх, двойной элемент не может обнаружить изменения при помощи инфракрасного излучения, спектральный расстояние, нет никакой разницы, поэтому зондирования не чувствителен или не работает; Таким образом, направления двойной элемент зонд должна быть установлена в тех случаях, когда установки датчика параллельными направлению наиболее человеческой деятельности, насколько это возможно, для того, чтобы обеспечить человеческого тела, последовательно проходила мимо
Зонд, вызванных двойной элемент. Для того, чтобы увеличить зондирования диапазон углов, в этом модуле использует круглые линзы, который также позволяет зонд ощущать на все четыре стороны, но при этом левые и правые части являются по-прежнему
Несмотря на то, что он имеет больше за пределы расстояния срабатывания датчика и более высокую чувствительность, чем в верхней и нижней стороны, она должна быть как можно больше во время установки.

Пироэлектрический датчик базовые знания и общие проблемы в использовании

В пироэлектрический инфракрасный датчик представляет собой датчик, который может обнаруживать инфракрасного излучения от людей или животных и выходных электрических сигналов. Еще в 1938 году было предложено использовать пироэлектрический эффект для обнаружения инфракрасного излучения, но это не было обращено большого внимания. Это не было до тех пор, пока 1960s, что с быстрым развитием лазерный и технология инфракрасного излучения, изучение пироэлектрический эффект и Применение для пироэлектрический кристаллы. Пироэлектрические кристаллы широко используются в инфракрасных спектрометрах, инфракрасном дистанционном зондировании и детекторах теплового излучения. Его можно использовать в качестве идеального детектора для инфракрасных лазеров. Его цель широко используется в различных устройствах автоматического управления. В дополнение к его применение в автоматическом коридор переключателей и анти-кражи охранная сигнализация, что мы знакомы с перспективы применения в дополнительные поля обещают. К примеру: кондиционеры и распылителей воды, которая автоматически выключается при никто не находится в комнате. Механизм о том, что ТВ может судить о том, что никто не следит за или аудитория автоматически отключается после сна. Запустите приложение на мониторе или автоматический дверной звонок. В сочетании с видеокамерой или цифровую камеру, чтобы автоматически записывать деятельности животных или людей и т. д. .. Вы можете разработать более отличные новые продукты в сочетании с другими схемы в соответствии с ваш собственный каприз. Или устройство автоматического управления.

Базовые знания пироэлектрических датчиков

Пироэлектрической эффект схож с пьезоэлектрический эффект, который относится к явление зарядки с украшением в виде кристаллов поверхности из-за изменения температуры. Пироэлектрические датчики-это датчики, чувствительные к температуре. Он состоит из керамического оксида или пьезоэлектрических кристаллических элементов. Электроды сделаны на поверхности должны быть элемента. При изменении температуры в мониторинг радиус действия датчика & Delta;T, пироэлектрический эффект произведет круглый кабель для зарядки и Delta;Q на двух электроды слабый напряжение & Delta;V генерируется между двумя электродами. Из-за его чрезвычайно высокую выходное сопротивление, есть трубка с полевым эффектом в датчике для импеданс трансформации. В круглый кабель для зарядки и Delta;Q генерируемый пироэлектрический эффект будет осуществляться в сочетании с ионов в воздухе и исчезают, то есть в тех случаях, когда температура окружающей среды является стабильным и неизменным, Delta;T = 0, датчик не имеет выход. В тех случаях, когда человеческого тела попадает в зону обнаружения, вследствие различных особенностей цветопередачи на температуру тела человека и температура окружающей среды, и Delta;T генерируется, а также есть & Delta;T выход; если тело человека не движется после входа в зону обнаружения, температура не изменяется и датчик не выводится. Таким образом, этот датчик обнаруживает активность человека или животных. Это подтверждается экспериментов, что датчик не прибавляет волоконно-оптической линзы (также называется линзой Френеля), и его расстояние обнаружения-это общий вес которых не превышает 2 м. После добавления волоконно-оптической линзы, расстояние обнаружения может быть больше, чем 7 м.

Следующие пункты, обратите внимание, что может быть во время использования:

1. Рабочее напряжение постоянного тока должно соответствовать требуемому значению. Слишком высокая вязкость полимера слишком мала будет влиять на производительность модуля, и источника питания должен быть хорошо регулируются и фильтрованная, как, например, Компьютерные USB источника питания, мобильный телефон зарядное устройство источника питания, И старый 9V наборный батареи. Может не соответствовать требованиям модуля работы, рекомендуется, чтобы клиент использовать источника питания трансформатора и после того, как три терминал стабилизации напряжения чип стабилизации, затем проведите 220 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой фильтра к источнику питания.

2. Человеческого тела должны быть так же далеко друг от друга, зону обнаружения, насколько это возможно, во время отладки. Иногда человеческого тела, не непосредственно в передней части модуля, но модуль также может ощущать на выходе при человеческого тела слишком близко к модулю, И человеческого тела, не должна касаться цепи часть во время отладки. Более, научный подход заключается в том, чтобы соединить выход к светодиодный или мультиметром, крышка модуль с газетными, оставьте номер, и ждать в течение 2 минут, чтобы увидеть, если модуль до сих пор есть выходное напряжение?

3. Модуль может работать нормально, когда нагрузка не подключена, и работа отключена после подключения нагрузки. Одна из причин заключается в том, что нагрузка является относительно маленьким, потому что в источника питания емкость мала, и колебания напряжения, вызванные нагрузку во время работы приводит к тому, что модуль для того чтобы работать неправильно. Помех будет происходить при работе с силой. К примеру, индуктивные нагрузки, таких как реле или Электромагниты позволит создать сзади ЭДС. В тех случаях, когда 315 м пусковое устройство работает, там будет электромагнитное излучение, которые будут влиять на модуль. Решение заключается в следующем: A. Индуктора фильтр добавляется к источника питания. B. Метод использования различных напряжениях в зависимости от условий нагрузки и модуля, например: нагрузка использует 24V рабочее напряжение, модуль использует 12V рабочее напряжение, И изолировано от три-терминал регулятор напряжения. C: Применение большей емкости источника питания.

4. Вводный модуль может работать только в помещении, так и на рабочем месте следует избегать попадания прямых солнечных лучей и ярким освещением. Если рабочая среда имеет сильные радиочастотные помехи, могут быть приняты защитные меры. Чехол с сильным потоком воздуха, закрывает двери и окна или предотвращает конвекцию. Индукционную зону по возможности следует оберегать от непосредственно перед отопительного оборудования и объектов, так же, как и одежды, которые могут быть легко продувается ветром.

5. Вводный модуль рекомендуется устанавливать в запечатанной коробке, в противном случае это может быть в любом случае выходного сигнала.

6. В том случае, если угол обнаружения человеческого индукции модуль должно быть меньше 90 градусов, он может быть достигнут с помощью покрытия объектива непрозрачным скотчем или резки объектива.

7. Для человеческого тела, модуль использует двойную элемент зонд. Направление движения человеческого тела рук, ног и головы тесно связана с зондирования чувствительность, так и характеристик при помощи инфракрасного излучения, модуль определения о том, что расстояние срабатывания не может быть точно контролировать.

8. Зонда (PIR) в модуль может быть установлен на другом конце схема. Зонд также может быть продлен с подойдет практически под любую одежду жильный экранированный кабель, Длина резинки должна быть в пределах 20 см.
