Комплект 4-осевого контроллера Драйвер шагового двигателя FMD2740C 50 В/4A /128 microstep и

Комплект 4-осевого контроллера Драйвер шагового двигателя FMD2740C 50 В/4A /128 microstep и

Примечание:

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание для покупателей,..

Кроме того,БразилияИАргентинаКлиент, пожалуйста, оставьте свойCPFИлиCUITНомер после оплаты!

РусскийКлиент должен указать полное имя или повлиять на время доставки.

Спасибо за помощь!

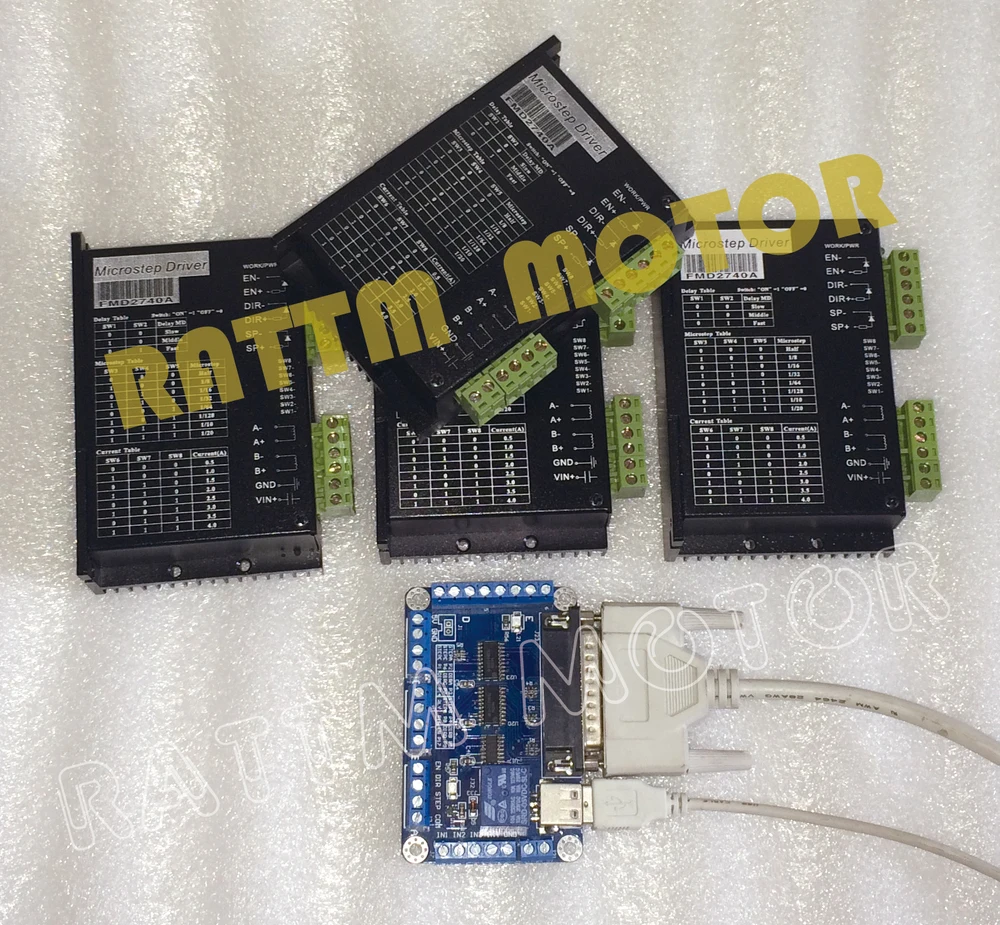

Посылка включает:

· 4 шагового двигателя FMD2740C

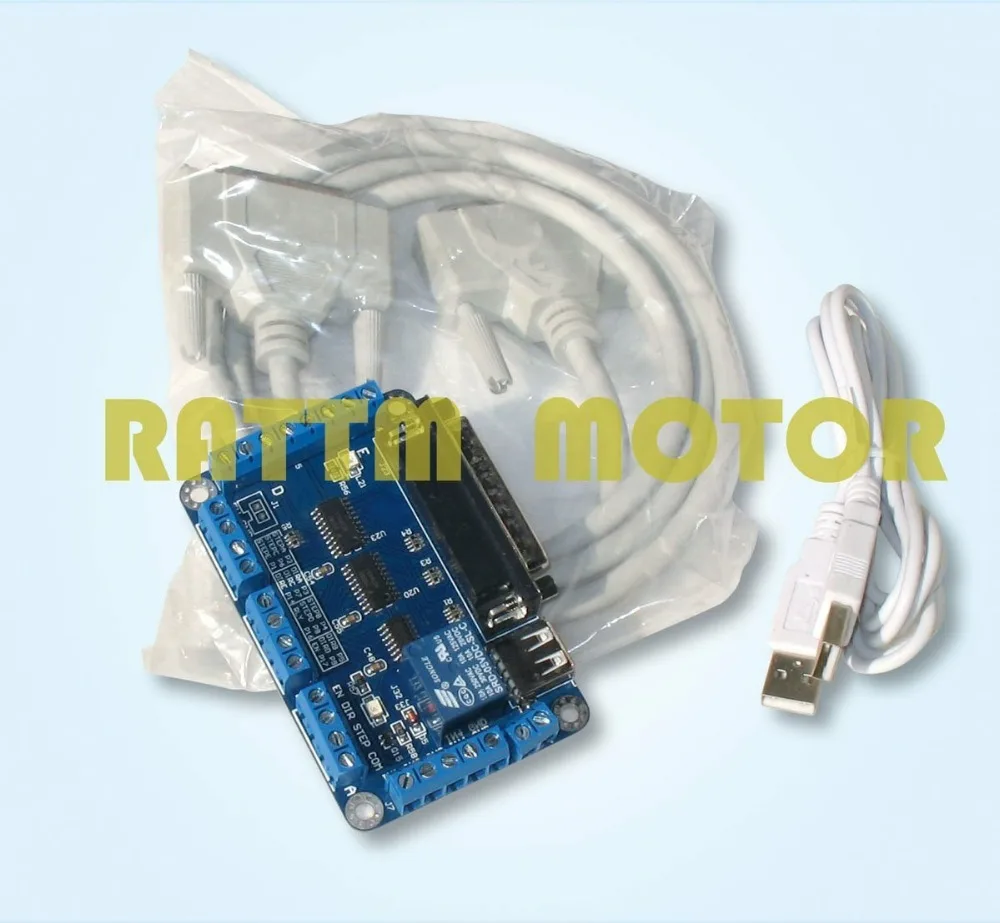

· 1 х 5 осевая Интерфейс коммутационная плата V5 типа

· Параллельный кабель-1 шт.

· 1 usb-кабель

· Breakout board и руководство пользователя на английском языке будут отправлены по электронной почте.

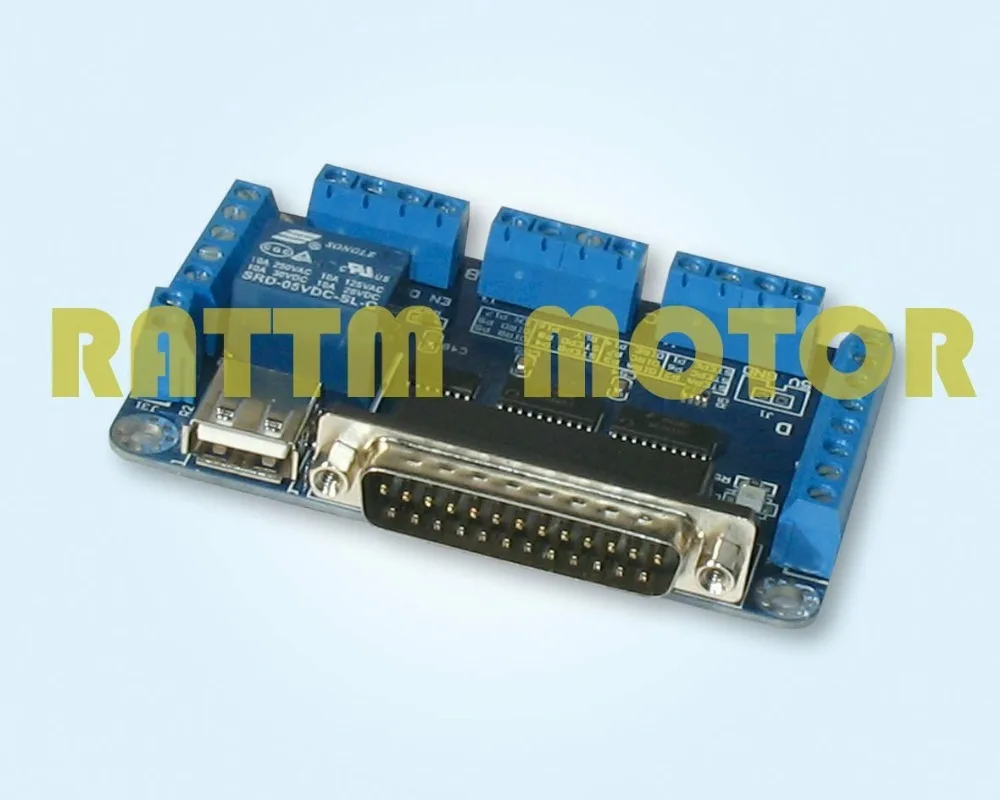

1. 5 осевая секционная плата

· В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно

· Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения

· Это с релейным портом для сжатия шпинделя с ЧПУ

· Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

· Размеры: 9x5.7cm

·

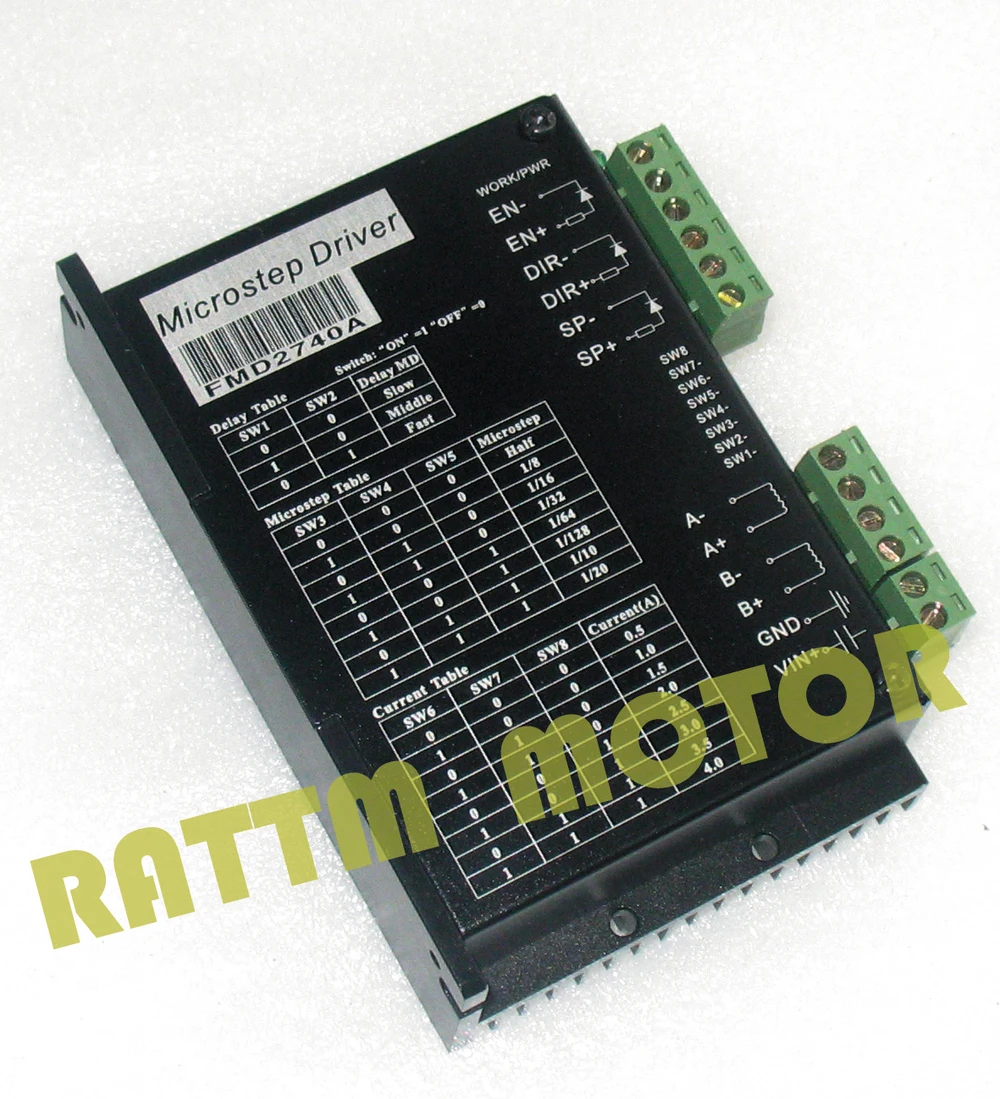

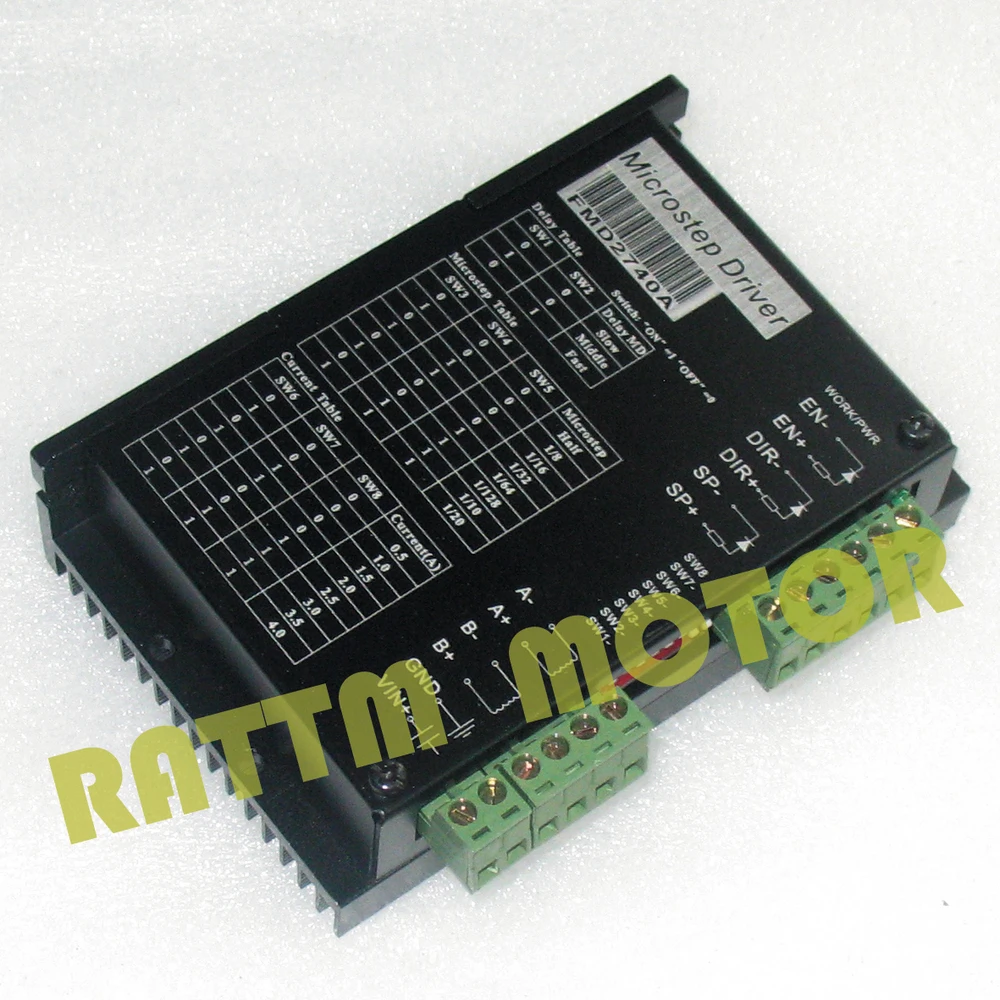

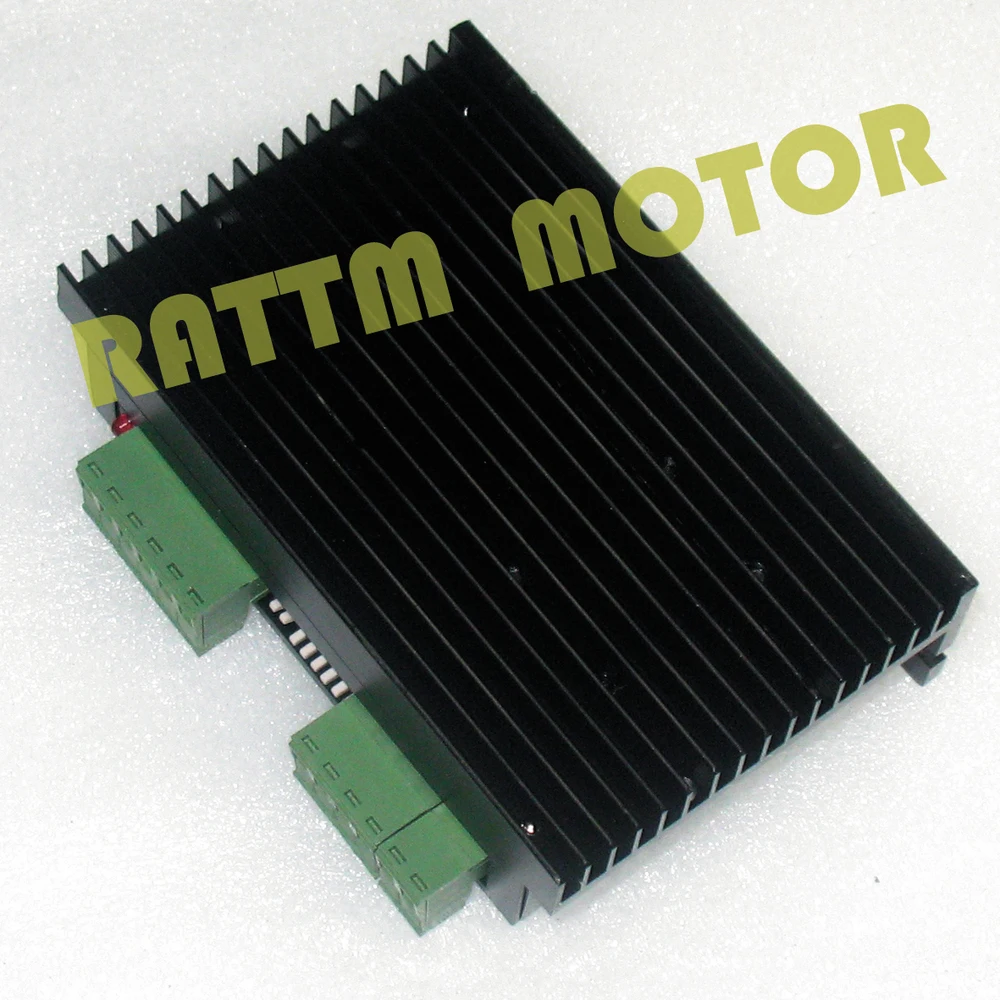

2. Драйвер шагового двигателя FMD2740A

1). Краткое описание

FMD2740A FMD2740A с приводом от японского sanyo чип, после многократного оптимизации R & D и производства высокого подотдела 2-фазы привод шагового двигателя, подходит для езды на велосипеде малых и средних фазного тока меньше, чем 4A 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.

2). Особенности

1. Высокая производительность, низкая цена

2. Биполярный режим постоянного тока

3. Напряжение источника питания от 12 до 50 В постоянного тока

4. Высокая скорость оптопары сигнала изоляции вход

5. Частота измельчения 20 кГц

6. Разделение точности 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 опционально

7. Электрический входной сигнал совместим с TTL

8. Стационарный ток автоматически уменьшается наполовину

9. Конструкция формы удобна для установки

10. Максимальный ток привода 4А

11. Привод каких-либо 4A фазный ток 2-фазный или 4-фазный гибридный шаговый двигатель

3). Применение

Подходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.

4). Проводка определена

Примечание: Этот накопитель не содержит цепи анти-интерполяции, поэтому невходной положительный и отрицательный источник питания вверх дном! В противном случае это повредит накопитель!

5). Электрические характеристики

6). Использование окружающей среды и параметров

7). Механический Размер установки

8). Источник питания

Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740A может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.

Примечание:

1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;

2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.

9). Затухание настроек переключателя DIP

10). Настройки дип-переключателя

11). Текущие настройки DIP-переключателя

12). Схема проводки контроллера приводного двигателя

13). Электропроводка

В FMD2740A водитель может управлять всеми ток 4A 4-проводной, 6 проводов или 8-жильный 2-фазный/4-фазами, приводятся ниже 4-проводной, 6 проводов, 8 проводов шагового двигателя подключение:

14). Соответствие привода и двигателя

FMD2740A водитель может управлять отечественных и зарубежных производителей 2-фазный или 4-фазный мотор, для того, чтобы получить всю исчерпывающую информацию, вождение, необходимо выбрать разумное питающее напряжение и ток установка. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.

Установлен выходной ток

Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Поэтому при нормальных обстоятельствах Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная ценность.

Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не будут горячими.
