XJW01 0.3% LCR Digital Bridge Board DIY Kit | Instrument Parts & Accessories

Brand NameNoneModel Number-DIY SuppliesELECTRICALOutput Type-Measurement unit100000015Each pack1

Unavailable in

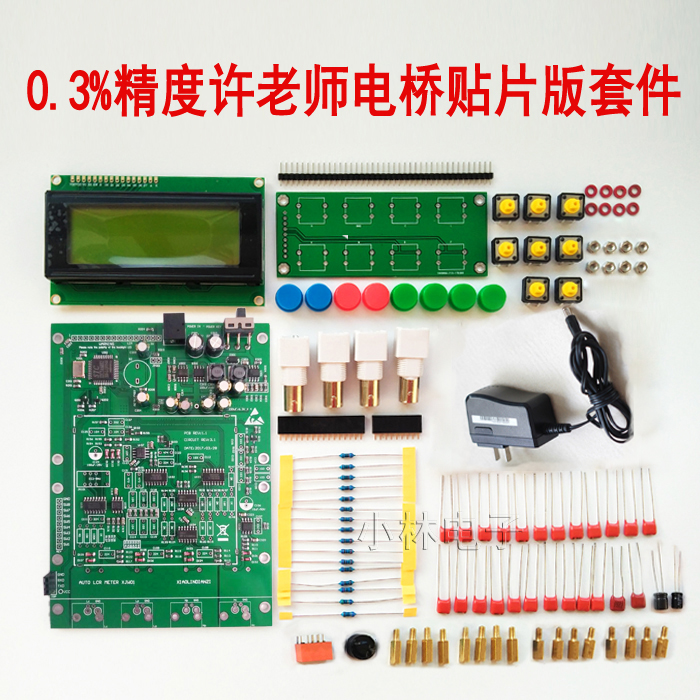

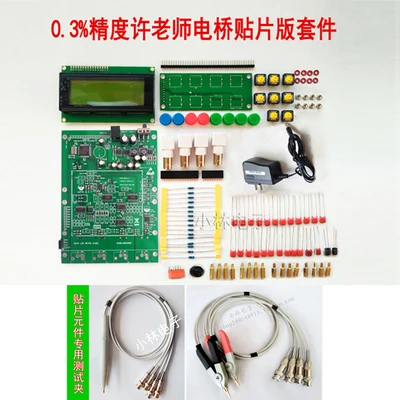

Description Модель 1: нет тестового источника питания для установленного чипа   Модель 2: детали тестовой платы + вставной зажим   Модель 3: детали тестовых пластин + Соединительный зажим   Модель 4: детали тестовой платы + вставной зажим + патч-зажим     1. Запасные части предназначены для опытных энтузиастов DIY, чтобы испытать удовольствие, 2. Не снимайте для новичков! Не спешите снимать! Не снимайте рекламу! Не снимайте дизайн выпускного! 3. Примечание: Техническая поддержка процесса сварки и калибровки в основном отсутствует! Пожалуйста, ознакомьтесь с информацией для самостоятельного обучения! 4. Сварочные и сварочные отходы обрабатываются самостоятельно! Пожалуйста, также попытайтесь как можно больше перемещать готовую продукцию! 5. Нет бумажных инструкций, вам нужно обратиться в службу поддержки клиентов для получения электронной информации. 6. Электронные энтузиасты с некоторыми основами DIY также просят приобрести. Почему бы вам не взять сто тысяч! Организация комплектов не так просто! И паять и лелеять! 7. Шасси не только продается! Вы можете купить посылка, или вы можете купить ее после платы 8. Диапазон испытаний: L 0.03uh -- 2000h R 0,1 миллиом -- 20 трлн C 1p-200,000 microfarad

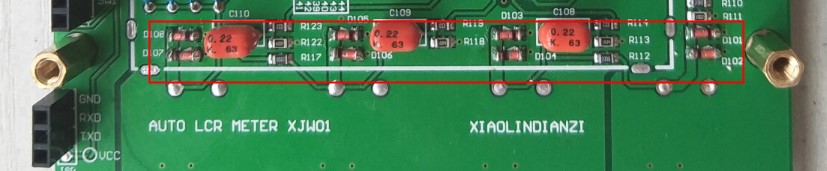

 1. Не измеряйте живые компоненты во время использования, обязательно разряжайте перед измерением емкости! Если небрежное измерение живых компонентов приводит к ненормальному использованию, вы можете проверить и заменить компонент защиты переднего конца 1N4148







 2. Если полученные BNC белый сиденье заменяется на панель с байонетным коаксиальным разъемом сидений после того, как в комплекте чехол по движению товара!

  3. Стандартный высококачественный адаптер Huntkey 12V 1.0A! Пожалуйста, старайтесь не заменять!   4. Программа была сожжена, и она может быть использована после сварки и восстановления по умолчанию. Дополнительная прошивка и код не предоставляются!   5. HC HP набор красных зажимов LC LP-это набор черных зажимов   6. Частота теста моста 100H 1KHZ 7,8 KHZ



1) после завершения сварки восстановите параметры по умолчанию: нажмите кнопку «Меню», чтобы войти в главное меню. Затем нажмите кнопку «Range (RNG)», чтобы войти в режим калибровки, а затем нажмите кнопку C (zero) 5 раз подряд, загрузите значение по умолчанию: z0 становится 76 Z = X.000, X может быть 0-10 нажмите L (рука), чтобы сохранить! (В это время зуммер не издает звук) по умолчанию восстановлено, нажмите и удерживайте меню, затем нажмите CLR) X exit. Восстановите по умолчанию, сделайте другую схему открытия, сброс короткого замыкания, вы можете измерить, точность лучше, чем 0.5%   2) После подключения тестового зажима сначала снимите калибровку открытия цепи/короткого замыкания. В автоматическом режиме измерения нажмите кнопку «ноль», чтобы открыть тестовый зажим для подметания открытого контура и очистки тестового зажима. Нажмите клавишу ZERO (C), чтобы выполнить сброс короткого замыкания) после запуска короткого замыкания, очевидно, не ноль, вы можете очистить короткое замыкание и открыть цепь. Также подлежит очистке при замене различных тестовых приборов   3) Если вам нужна 0.3% точность, пожалуйста, откалибруйте каждый элемент в соответствии с инструкциями по калибровке (пожалуйста, свяжитесь со службой поддержки клиентов для электронного процесса калибровки) 4) Пожалуйста, не подключайте шасси к земле и не Тестируйте живые компоненты           Таблица Сравнения кнопок в Китае:   Диапазон меню четкое руководство   Серийный переключатель-частота параллельных параметров



---
