Блок питания для самостоятельного обучения 0-15 в 0-5 А 3AG1 | Инструменты

Модель 1: пустая печатная плата Модель 2: пустая плата + компоненты

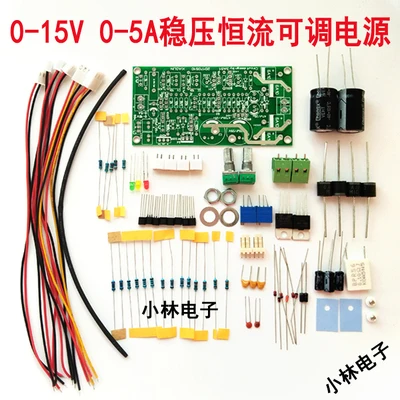

У источника питания «сделай сам» высокие требования к комплексным электронным возможностям, и наш магазин не может предоставить комплексную техническую поддержку. Пожалуйста, будьте осторожны! 1. Название продукта с пометкой «DIY kit»-это все части, вам нужно самостоятельно сварить, собрать и отладить. Для удобства отображения основная Фотография продукта-все полученные Вами детали 2. Для производства комплекта требуются соответствующие электронные технологии и практические возможности. Убедитесь, что вы сможете завершить работу! Мы предоставляем высококачественные компоненты, все они прошли практику. Однако компоненты и режущие ножки PCB не могут быть возвращены после консервирования. Мы не принимаем возвраты или плохие отзывы из-за неудачной установки! Покупатели, которым нравятся плохие отзывы, обходите стороной наш магазин оставляет за собой право выбирать покупателей! Один из классических силовых дизайнов учителя 3AG1 1. Удвоение напряжения C3, C4, D1, D2 обеспечивает высокое напряжение МОП-привода. 2. Q1, R1, D3, D4 образуют источник постоянного тока, постоянный ток составляет около 7 мА, обеспечивает ток МОП-привода; 3. LM317 и вентиляторы привода периферийных схем. 4. LED1, Q2, R4 представляют собой источник постоянного тока, постоянный ток составляет около 5 мА. 5. Стабильное напряжение R6, R7, U1 5 в качестве источника питания цепи управления Принцип: TL431 рассматривается как инвертирующий выходной операционный усилитель с опорным напряжением 2,5 в, И это режим выхода OC, который отличается от дополнительного выхода обычного операционного усилителя. U1 подключен к опорному напряжению 5 В, U2 эквивалентен прецизионному регулятору напряжения 2,5 В. Когда TL431 используется в качестве компаратора напряжения, его пороговое напряжение выше между 2,45 ~ 2,55 В, поэтому U2 следует использовать для поднятия слабого сигнального напряжения на шунтирующем резисторе. U3 и Q3 образуют цепь управления постоянным током. Когда ток нагрузки увеличивается, падение напряжения на токочувствительном резисторе R0 увеличивается, U3 будет иметь тенденцию включаться, и высокий уровень будет выводить через обратный Q3. Кроме того, он добавлен к клемме регулировки R U4, так что выходное напряжение клеммы K U4 снижено, И выходное напряжение регулировочной трубки IRF3205 также имеет тенденцию к снижению для поддержания стабильности тока нагрузки. Управляя напряжением клеммы регулировки U4, выходное напряжение можно регулировать или установить выходной ток. Примечание: пожалуйста, также осторожно паяйте, полярность компонентов не должна быть изменена, особенно при большом электролизе! Постарайтесь в первый раз держаться подальше от материнской платы! Предотвратить инцидент с электрической пушкой освобождения, вызванный различными ошибками сварки! 1. Установите предохранитель 220 А для входящей линии переменного тока в 2. Силовая трубка IRF3205-трансформатор 12-15 в 75 Вт (можно разобрать с помощью усилителя мощности) Если ток достигает 5 А, для силовой трубки IRF3205 нужен большой радиатор (может быть ЦП или усилитель мощности) 3. Возможно увеличить площадь тепловыделения регулирующей трубки без установки цепи управления вентилятором LM317. 4. IRF3205 может использовать полевую трубку 75NF75 или другие модели НМОП высокой мощности. Выберите сопротивление как можно меньше. 5. Примечание: для трансформатора 18 в Замените R15 в цепи на 16K. Кроме того, увеличьте сопротивление R9, чтобы максимальный выходной ток источника питания составлял около 3 А. Ток не должен быть слишком большим, чтобы предотвратить перегрев и перегорание полевой трубки. Максимальное выходное напряжение после модификации составляет около 18 В. Схема цепи следующая:

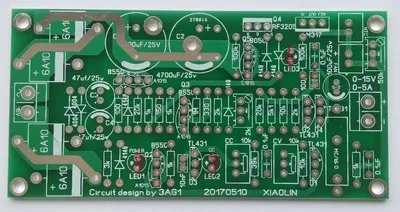

Если вы используете цифровой измеритель, вам также понадобится Комплект источника питания для счетчика, Если на трансформаторе нет подходящей обмотки, Для питания счетчика можно добавить небольшой трансформатор. Когда цифровой счетчик потребляет меньше энергии, а рабочий ток относительно стабилен, Вы также можете использовать напряжение 5 В в цепи в качестве источника питания счетчика. В это время необходимо уменьшить R4 и увеличить выходной ток В2.) После добавления индикатора напряжения и тока вы можете отладить этот источник питания: 1. Сначала снизите выходное напряжение до 5 В и Отрегулируйте потенциометр тока до самого низкого тока. Провод короткого замыкания к выходной клемме (его также можно подключить к выходной клемме с помощью файла тока 200 мА цифрового мультиметра), Отрегулируйте VR3, чтобы минимизировать выходной ток. 2. Удалите короткую проводку (или линию мультиметра 200 мА) на выходном конце источника питания, Затем внимательно вызовите VR3, чтобы восстановить выходное напряжение до напряжения перед замыканием, Регулируется Минимальный стабильный ток. Печатная плата: размер 10*5 см Обратите внимание, что положительные и отрицательные полюса светодиодов зависят от знаков в рамке! Длина ступни-положительная и отрицательная. Полукруглая трафаретная печать обратная!

Обратите внимание на положительный и отрицательный полюса светоизлучающих диодов.

Длина элемента короткая и отрицательная.

Полукруглая трафаретная печать неправильная!
