100 Вт + 100 Вт TPA3116D2 беспроводной Bluetooth-совместимый аудио стерео модуль BLE5.0 USB/AUX цифровой усилитель модуль W/алюминиевый корпус

1. Описание:
ZK-1002D-это высокомощный стерео bluetooth-аудио модуль. Двухканальный выход аудиосигнала. Встроенный модуль усилителя, поэтому он может подключаться к громкоговорителю напрямую. Он поставляет аудио вход Bluetooth/AUX/USB. Идеально подходит для беспроводных bluetooth-динамиков и транспондеров DIY.
2. Особенности:
1>. Поддержка USB аудио входа
2>. Поддержка аудиовхода AUX
3>. Применимо несколько типов динамиков
4>. Регулировка ручки
5>. Функция поддержки потенциометра
6>. Поддержка защиты от короткого замыкания
7>. Поддержка защиты от перенапряжения
8>. Поддержка защиты под напряжением
9>. Поддержка защиты от перегрева
10>. Автоматическое распознавание постоянного тока
11>. Двойной стерео выход
12> ширина диапазон рабочего напряжения
13>. Встроенный фильтрующий конденсатор
3. Параметры:
1>. Название продукта: ZK-1002D модуль усилителя Bluetooth
2>. Модель: ZK-1002D
3>. Рабочее напряжение: 9-24 В постоянного тока
4> Рабочий ток:>5A
5>. Расстояние связи: 15 метров (макс.)
6>. Канал: двухканальный стерео выход
7>. Выходное сопротивление: 2 Ом ~ 8 Ом
8>. Спикер: 20 Вт ~ 200 Вт
9>.Bluetooth:BLE 5,0
10>. Контроллер IC: TPA3116D2
11>.SNR:>95 дБ
12>. Тип аудиовхода: Bluetooth/AUX/USB
13>. Выходная мощность:
13,1>. Выходная мощность 20 Вт * 2 при 12 В 8 Ом
13,2>. Выход мощность 35 Вт * 2 на 12V 4ohm
13,3>. Выходная мощность 35 Вт * 2 при 19 в 8 Ом
13,4>. Выходная мощность 60 Вт * 2 при 19 в 4 Ом
13,5>. Выход мощности 50 Вт * 2 на 24V 8ohm
13,6>. Выход мощность 90 Вт * 2 на 24V 4ohm
14>. Рабочая температура:-40 ℃ ~ 85 ℃
15>. Рабочая влажность: 0% ~ 95% относительной влажности

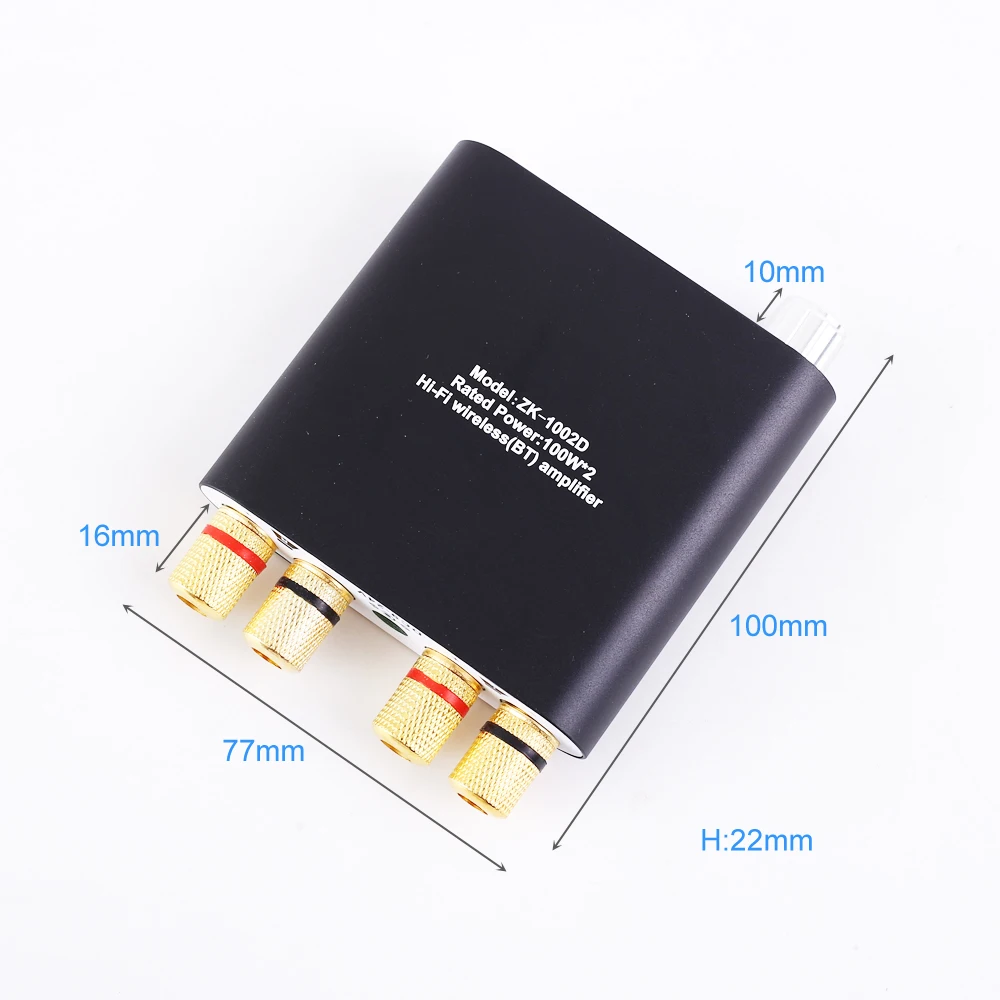

16>. Размер модуля: 100*77*22 мм
4. Используйте шаги:

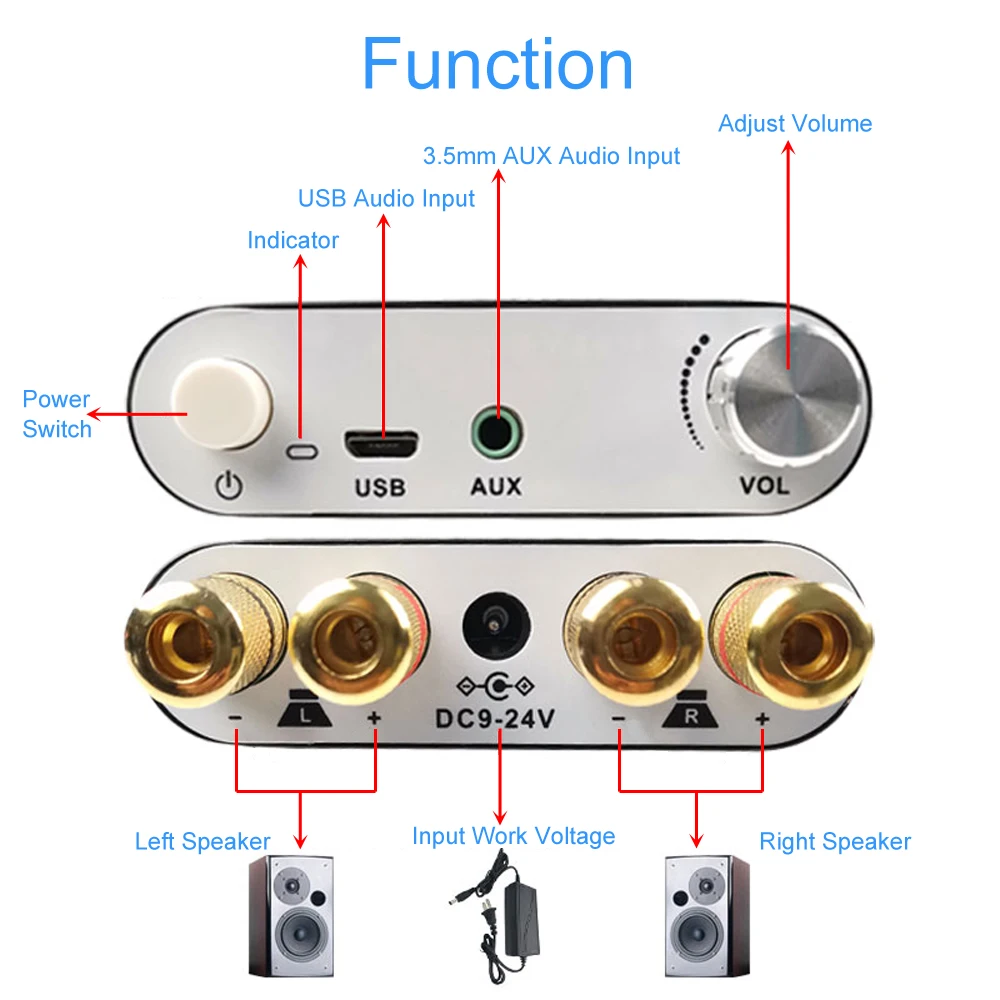

1>. Выберите правильный динамик и подключите, как показано на схеме подключения.
2>. Подключите к правильному источнику питания от входного терминала. Светодиодный индикатор будет мигать, и это означает, что модуль входит в режим сопряжения. А затем говорить Быстрый голос, и это означает, что модуль ожидает сопряжения.
3>. Включите Bluetooth на телефоне.
4>. Выберите bluetooth-устройство 'BT-WUZHI' в списке устройств Bluetooth.
5>. Светодиодный индикатор будет продолжать включаться, и это означает, что модуль успешно подключен и ожидает воспроизведения.
6>. Модуль будет воспроизводить музыку после выбора музыки на телефоне. Светодиодный индикатор будет медленно мигать.
7>. Увеличение громкости с помощью поворотного правого потенциометра.
8>. Уменьшите громкость с помощью поворотного левого потенциометра.
9>. Нажмите кнопку ВКЛ/ВЫКЛ, чтобы воспроизвести или приостановить воспроизведение музыки.
10>. Модуль будет говорить Быстрый голос при отключении.
5. Применение:
1>. Модифицированный динамик
2>. Усилитель оборудования
3>. Автомобильное bluetooth-устройство
6. Примечание:
1>. Плата усилителя мощности должна быть как можно дальше от сигнала WIFI (роутера) во избежание помех сигнала.
2>. Рекомендуемое напряжение питания постоянного тока 9 ~ 24 В. Модуль будет поврежден, если Входное напряжение более 24 В.
3>. Пожалуйста, не используйте слишком длинные провода, чтобы избежать помех сигнала.
4>. Перед использованием ознакомьтесь с руководством и описанием.
7. Часто задаваемые вопросы:
1>. Как выбрать адаптер питания?
Вопрос: источник питания модуля очень важен. Пользователь должен обратить достаточно внимания на источник питания. В противном случае это может не работать должным образом.
Чем выше напряжение и выше ток, тем лучше выходная мощность. Лучше подключить динамик 3 ~ 4in, если у пользователя есть только адаптер питания 12 В 1A. Нет проблем с подключением динамика 8 ~ 10 дюймов, если у пользователя есть адаптер питания, который более 19 в 5A.
Если напряжение слишком низкое, звук будет искажен после усиления звука.
Если ток слишком мал, динамик не может работать, и динамик потянет низкое напряжение, что приводит к аномальной работе или плохему качеству звука.
Рекомендуется использовать источник питания 18 В/19 в/24 В с током выше 5А.
Установка громкости на максимум может быть искажена, что влияет на качество звука, если входной адаптер низкого напряжения, такой как адаптер 9 В/12 В или 1A/2A.

2>. Как выбрать динамик?
В: обычно используемые динамики обычно 4 Ом ~ 8 ом. Динамик не нужно различать положительную и отрицательную полярность.
Он также может работать должным образом, если динамик имеет низкую мощность, такую как 20 Вт ~ 50 Вт. Но он должен подключаться к адаптеру малой мощности, например, менее 15 В, чтобы предотвратить повреждение динамика.
Пользователю не придется беспокоиться о проблеме выгорания Динамика при подключении к динамику 100 Вт ~ 200 Вт. Модуль может подключаться 12 В ~ 24 В. Чем выше выбранное напряжение, тем выше звук или мощность, которые могут быть выходными.
Мощность динамика не может превышать 200 Вт, в противном случае это повлияет на качество звука.

3>. Как выбрать режим аудиовхода Bluetooth или AUX?
В: Режим Bluetooth имеет самый низкий приоритет. Используйте r необходимо удалить AUX или USB аудио вход, если использовать Bluetooth в качестве входного видеосигнала. Который имеет наивысший приоритет при первом подключении к AUX и USB.

4>. Почему объем работает нормально, когда объем маленький, и есть мутность после увеличения объема?
В: искажение звука. Измените блок питания адаптера с более высоким уровнем напряжения.

5>. Почему громкость работает нормально, когда объем маленький, и есть пауза после увеличения громкости?
Вопрос: входная мощность недостаточна. Измените блок питания адаптера с более высоким уровнем напряжения.
Сам источник питания прерывистая защита от отключения питания. Пожалуйста, измените подходящий адаптер питания.
Мощность источника питания слишком велика, поэтому, пожалуйста, уменьшите мощность входной мощности.
Плата усилителя мощности серьезно нагревается, что приводит к защите от перегрева. Поэтому, пожалуйста, увеличьте радиатор.

8. Посылка:
1>.1 шт. ZK-1002D модуль усилителя Bluetooth
