Датчик уровня воды

Бесконтактный датчик уровня жидкости

Наружный датчик уровня

PNP выход интерфейс

Модель XKC-Y25-PNP

От 5 до 12 В постоянного тока

Важное Примечание перед заказом: Эта ссылка для"PNP выходной интерфейс" Модель: XKC-Y25-PNP!

Модель "высокий и низкий уровень выходного интерфейса": XKC-Y25-V, ссылка на покупку,

Выходной интерфейс высокого и низкого уровня-Модель: XKC-Y25-V ссылка на покупку

Модель "NPN Output": XKC-Y25-NPN, ссылка на покупку,

Модель выхода NPN: XKC-Y25-NPN ссылка на покупку

Модель "Интерфейс RS485": XKC-Y25-RS485, ссылка на покупку,

Интерфейс RS485 модель XKC-Y25-RS485 ссылка на покупку

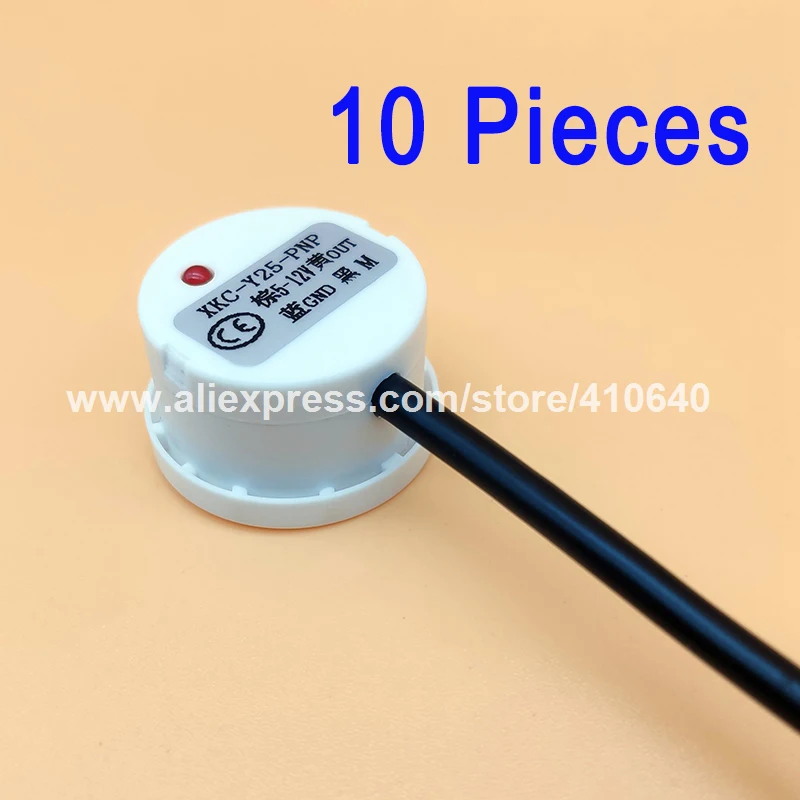

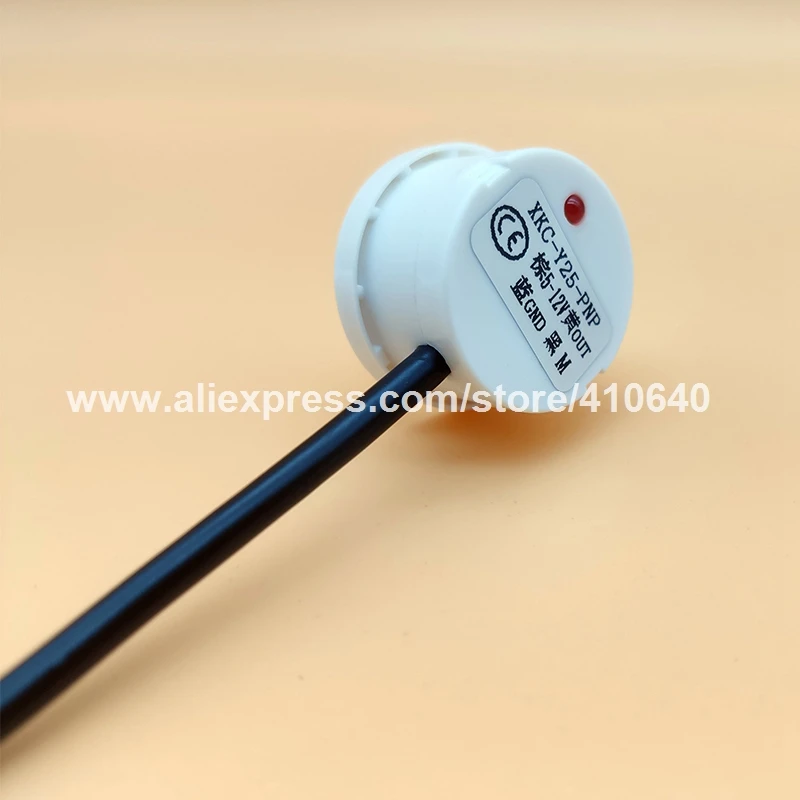

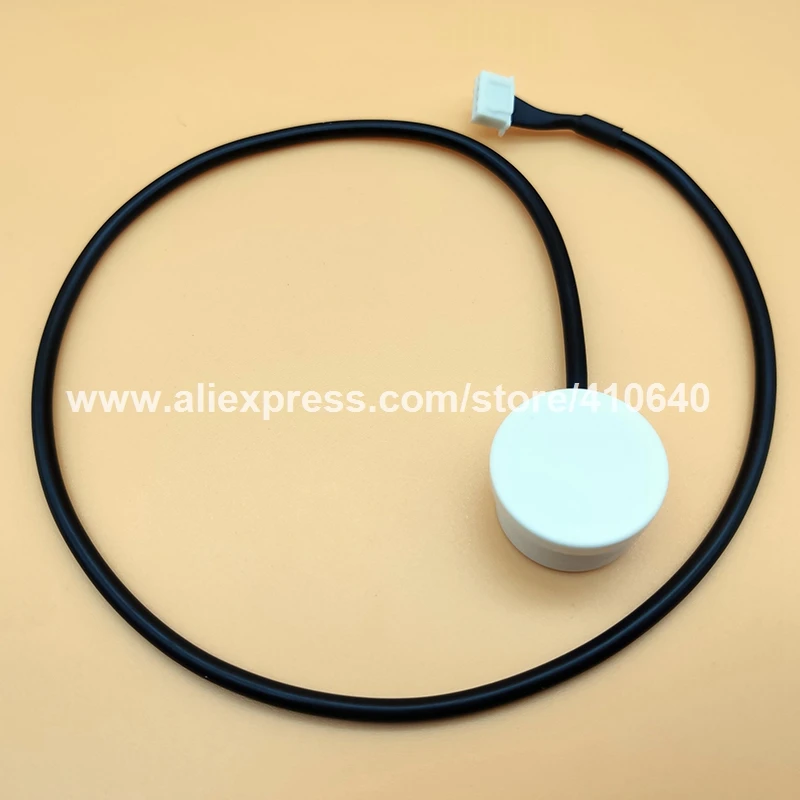

Настоящая фотография сделана из заказа наших старых и новых покупателей бесконтактного датчика уровня жидкости XKC-Y25-PNP:

Описание продукта:

Интеллектуальный бесконтактный датчик уровня/детектор (далее именуемый датчик уровня/детектор), принимает передовые технологии обработки сигнала и высокоскоростной чип обработки сигнала, толщина контейнера будет менее актуальна для измерения уровня, и для высоты уровня герметичного контейнера, реальное Бесконтактное измерение выполнено. Датчик уровня (детектор) будет установлен в высоком/низком уровне внешнего контейнера (высокий уровень и низкий уровень), это будет не нужно для сверления отверстия в неметаллическом контейнере, установка очень легкая. Этот датчик является самым идеальным датчиком измерения уровня для различных токсичных материалов, сильной кислоты, сильной щелочи и различной жидкости в герметичном контейнере высокого давления. Не будет никаких специальных требований к жидкой среде и материалу сосудов, он широко используется.

Интеллектуальный бесконтактный датчик уровня/детектор имеет четыре вида выходного интерфейса сигнала, они высокий и низкий уровень выходного интерфейса, выходной интерфейс NPN. Выходной Интерфейс PNP, интерфейс rs485и они также имеют четыре модели для четырех выходов.

Они есть (пожалуйста, выберите модель тщательно, когда вы заказываете, или оставьте нам сообщение о том, какой выход/модель вам нужен)

Выходной интерфейс высокого и низкого уровня-Модель: XKC-Y25-V

Выходной интерфейс NPN-Модель: XKC-Y25-NPN

Выходной интерфейс PNP-Модель: XKC-Y25-PNP

Интерфейс RS485 --- Модель: XKC-Y25-RS485

Характеристики продукта

1: бесконтактные датчики уровня жидкости для неметаллических стенок контейнера без прямого контакта с жидкостью, не подвержены коррозионной кислоте, щелочи и другим коррозионным жидкостям, или другой мусор от эффекта накипи.

2: интеллектуальная Регулировка уровня и функция памяти уровня, отображение состояния уровня, Многоточечное последовательное соединение; Поддерживает Выход NPN, выход высокого-низкого уровня, выход PNP, выход сигнала RS485

3: обнаружение является точным и стабильным, может обнаруживать уровень кипячения воды

4: чистая структура электронной цепи, немеханическая работа, долговечность и стабильная производительность.

5: высокая стабильность, высокая чувствительность, сильная помехи, без внешних электромагнитных помех, есть специальная обработка для помех частоты и общего режима помех, совместим со всеми адаптерами питания 5 ~ 24 В на рынке.

6: сильная совместимость, проникают в различные неметаллические контейнеры, такие как пластик, стекло, керамика и другие контейнеры, расстояние срабатывания до более 10 мм; Жидкость, порошок, могут быть обнаружены твердые частицы.

7: выход открытого коллектора, широкий диапазон напряжения (5V ~ 12V ), подходит для подключения различных схем и приложений продукта.

Принцип работы

Интеллектуальный Бесконтактный детектор уровня использует емкость обнаружения воды для определения наличия жидкости, когда нет доступа жидкости к детектору, статическая емкость из-за распределенной емкости существует в детекторе, когда уровень поднимается и близок к детектору, бродячая емкость жидкости будет париться к этой статической емкости, Сделайте конечную емкость детектора больше, это изменение емкости входного сигнала в IC для преобразования сигнала, делая изменение емкости преобразовывать в какой-то изменяющийся сигнал, И затем с помощью определенного алгоритма, чтобы определить и определить степень изменения, Когда изменение превышает определенный пороговый уровень достигает точки датчика.

Технические параметры

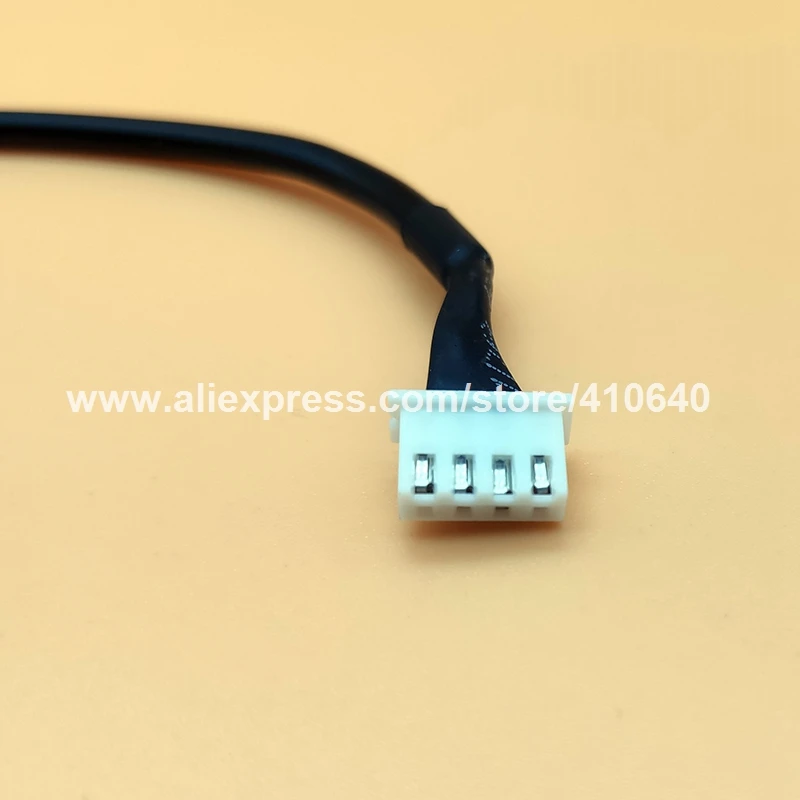

Высокий Низкий уровень или NPN выход детектор метод проводки

1: коричневый провод (VCC) Питание + 5V ~ 12V (Power +)
2: желтый провод (выход)

3: черный провод (м) выходной уровень (положительный выход или Отрицательный выход) контроль

Когда черный провод соединяет высокий уровень, желтый провод является положительным выходным сигнальным проводом, выход является высоким уровнем при обнаружении объекта.(NPN закрыт)

Когда черный провод соединяет низкий уровень, желтый провод является отрицательным выходным сигнальным проводом, выход является низким уровнем, когда обнаруживается объект (NPN разъединение)

4: синий провод (GND) заземляющий провод (подключение питания-)

Высокий Низкий уровень или NPN выход детектор зонда проводки чертеж

RS485 протокол связи детектор метод проводки

Образец приложения (это означает: он подходит для"Неметаллический"Контейнер для жидкости):
