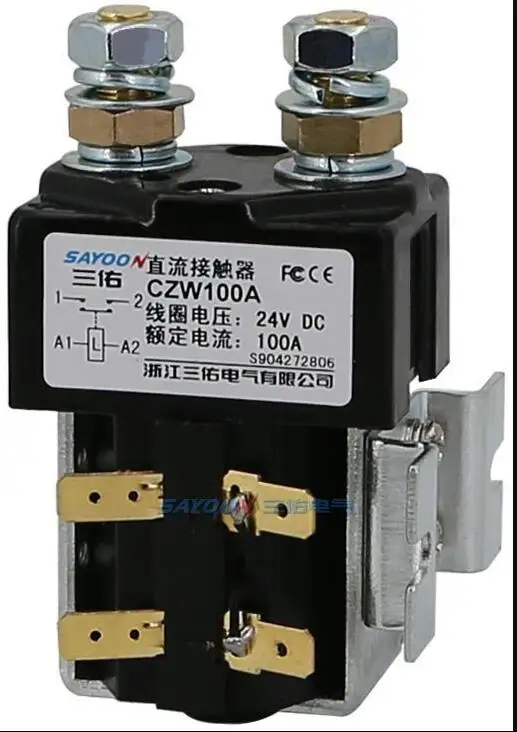

Контактор постоянного тока SAYOON ZJW100A / CZW100A с фазой переключения малый объем

Особенности:



Подходит для электрического вилочного погрузчика, аккумуляторных автомобилей, тракторов, экскаваторов, кирпичной машины, моющих машин, автомобильного кондиционирования воздуха, питания связи, источника бесперебойного питания, выключателей питания, таких как Гальваническое электронное управление цепи управления, имеет преимущества небольшого объема, большой грузоподъемности, длительного срока службы, Простота обслуживания и другие характеристики, приветствуются пользователями. Продукты в соответствии со стандартом JB2286-78, JB3974-85, YD / 585-92, YD / T512-92 требования; Завод и соответствующая испытательная единица испытания, отвечают стандартным требованиям, пользователь использует в течение многих лет, максимум для удовлетворения потребностей пользователя, качество и надежность.



Область применения:

Этот продукт имеет один нормально открытый контакт, для электрических транспортных средств, телекоммуникационного оборудования, инженерного оборудования, автомобильных батарей, электрических вилочных погрузчиков, поездов, кораблей, электронных систем управления, таких как источник бесперебойного питания.



Технические параметры:

Sayoon Вид продукции

ZJW100A

Форма обратной связи 1 нет Номинальное напряжение катушки (DC V) 6 в, 12 В, 24 В, 36 В, 48 В, 60 в, 72 в, 84 в, 120 В, 150 в, 220 В и т. д. Контактное напряжение (DC V) ≤ 80V Номинальный ток нагрузки контактной цепи 48V (A) 100A Стандартное падение напряжения через контакты на 100A ≯ 80mV Охлаждающее Натяжное напряжение при (20 ± 5)℃ (V) ≯ 70% Понижающее напряжение охлаждения при (20 ± 5)℃(V) В1 35%, В1 5% Диапазон рабочего напряжения 40 градусов Цельсия катушки 0,8-1.2Us Выпадающее время (контакты n/o для открытия) 40 г-жа Время работы (контакты n/o для закрытия) 12 мс Подключите максимальное время контакта 10 мс Отсоедините максимальное время контакта 3 мс Сопротивление изоляции 20MΩ Электрическая прочность, чтобы противостоять Регулятор напряжения тока 50Hz/60Hz 1000VAC 1 минуту Типичные токи неисправностей, которые могут быть разорваны 800A/5 мс в 48 В постоянного тока Мощность катушки (вт) 8-13 лет Повышение температуры катушки (к) ≤ 85 Повышение температуры на исходящем терминале (K) ≤ 65 Электрическая жизнь 20000 раз Срок службы 300 тысяч раз Работа Спецификация Непрерывный или прерывистый Контактного материала Защити цепи Нагрузки тип терминала M8 Роза Катушка тип терминала 6,3 мм стержни лопаты Вспомогательная контактная номинальная нагрузка (Выберите) 2A/48VDC, 5A/24VDC Тестирование организаций по сертификации Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространства

Примечание: Что касается различных условий использования клиентов, которые требуют разного фокуса функций, и для улучшения комплексных свойств наших продуктов, sayoon может регулировать параметры катушки, повышение температуры и так далее. Вышеуказанные параметры только для справки, для получения подробной информации, пожалуйста, обратитесь к Руководству по выбору и использованию контактора SAYOON DC.



Схема установки:

Механические возможности и использование окружающей среды:

Контактный свинец M10 затягивающий крутящий момент (N.m) ≯ 9,0 соответствующие Крутящий момент для катушки (N.m) ≯ 0,8 соответствующие Температура окружающей среды -25 ~ + 70 ℃ Относительная влажность + 20 ℃ 98% Вибрация частота. Atthe фиксированное положение 3G, 1 ~ 50 Гц амплитуда 0,5 мм Сотрясений (60 ~ 100) Время/минута, ускорение ≤ 4g Высота над уровнем моря 2000 м Установка направление Случайным образом Степень защиты IP40 (согласно IEC60947)





По заказу:

Sayoon Вид продукции

ZJW100A

U.N.W.(включает горизонтальную рамку) 431 г Посылка кол-ва. 60 шт. Монтажный кронштейн типа M горизонтальная (по умолчанию), 1L одна вертикальная, 2L две вертикальные, X косая, 1LW одна Вертикальная Горизонтальная, 2N
