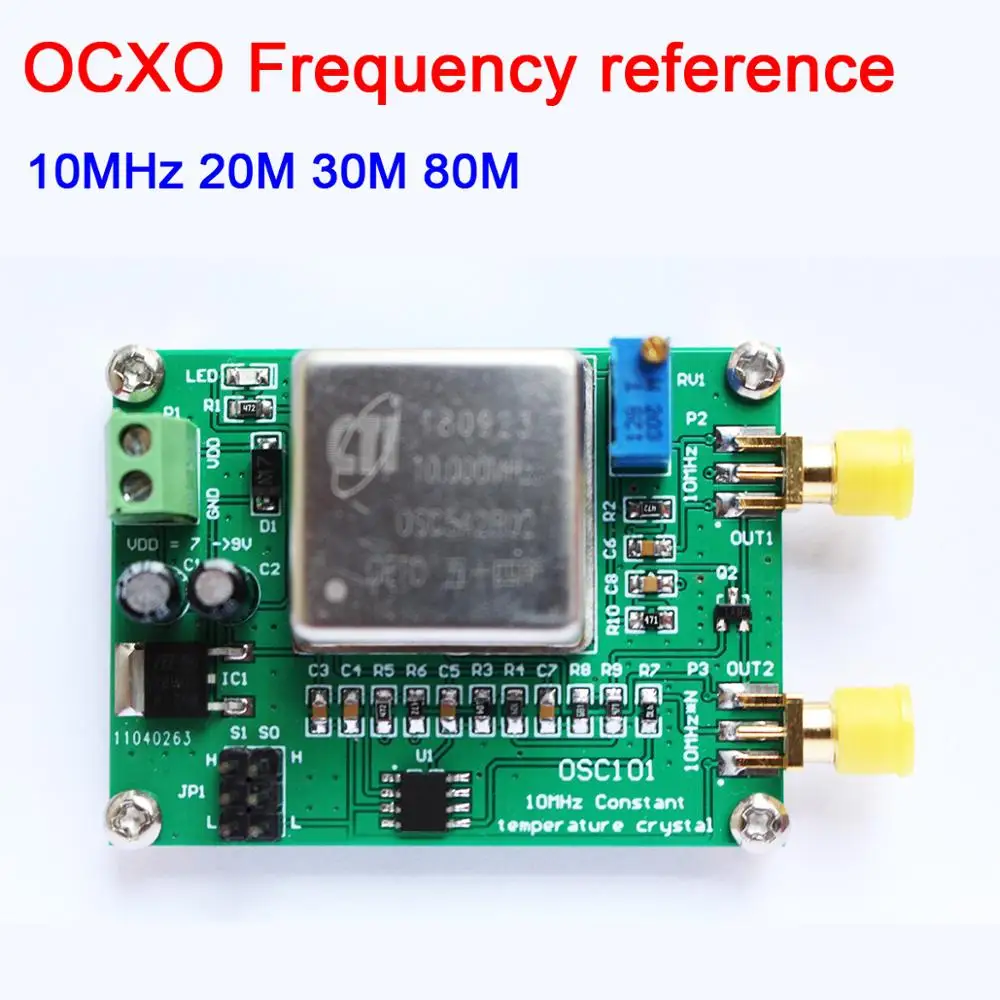

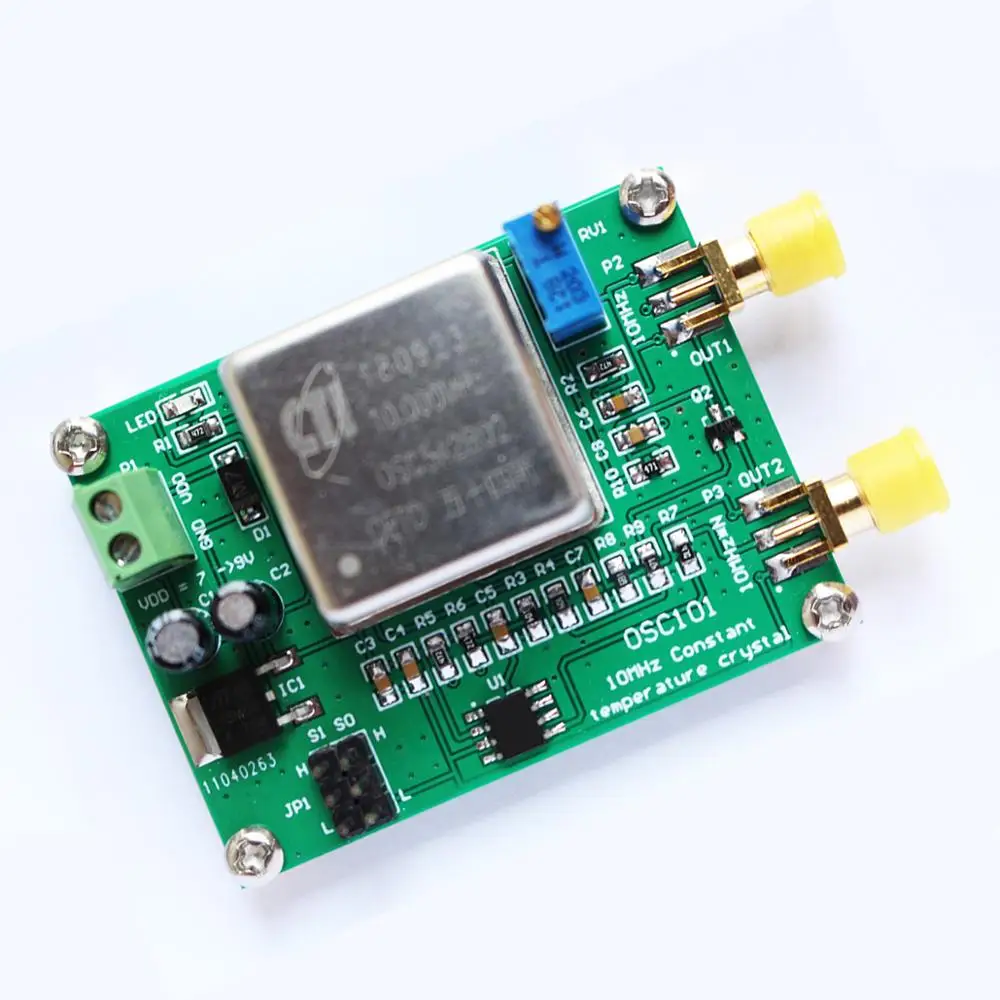

OCXO 10 МГц кристаллический осциллятор с постоянной температурой модуль 20 м 30 80

Частота OCXO 10 МГц 20 м 30 м 80 м

    Описание: Особенности:



OCS101

Описание кристаллического модуля с постоянной температурой

Этот модуль выводит точность частоты сигнала 10 МГц (+/-200ppb), имеет два выхода сигнала, а один-стандартный сигнал 10 МГц.
Другой-10 МГц мультипликатор. Мультипликатор имеет 9 частот выбора, которые 2X, 3X, 3.125X, 4X, 5X, 5.3125X, 6X, 6.25X, 8X.
Различные мультипликаторы выбираются перемычкой JP1. Исправьте отклонение выходной частоты 10 МГц (+/-2.0ppm) с потенциометром RV1.

1. P1: входной интерфейс питания; (7 ~ 9 в).
2. P2: выходной интерфейс сигнала 10 МГц; (Амплитуда 10 МГц: 3Vpp) SMA интерфейс
3. P3: N выходной интерфейс частоты сигнала 10 МГц; (N * 10 МГц Амплитуда: 5Vpp) SMA интерфейс

4. RV1: исправить отклонение выходной частоты 10 МГц (+/-2.0ppm)




5.JP1 выбор перемычки иглы

S1 = 0,S0 = 0, OUT = 4X
S1 = 0,S0 = M, OUT = 5.3125X
S1 = 0,S0 = 1, OUT = 5X
S1 = M,S0 = 0, OUT = 6.25X
S1 = M,S0 = M, OUT = 2X
S1 = M,S0 = 1, OUT = 3.125X
S1 = 1,S0 = 0, OUT = 6X
S1 = 1,S0 = M, OUT = 3X
S1 = 1,S0 = 1, OUT = 8X

0 = подключение непосредственно к земле (L)
1 = подключение непосредственно к VDD(H)
M = оставить неподключенным (плавающий)




Содержимое посылка
100% Новый бренд
1 x модуль
