Подметальная машина от 50 кГц до 200 МГц сетевой анализатор источник сигнала

NWT200 50KHz ~ 200MHz сетевой анализатор фильтр Амплитудные частотные характеристики источник сигнала WinNWT4

Описание: Особенности:


Производственная схема NWT-200 основана на NWT-200 цепи немецкой ветчины DL1ALT и была оптимизирована и улучшена соответственно. 1. Какое оборудование является NWT-200? NWT-200 высокоточный, высокочастотный характеристический тестер с функциями источника сигнала и радиочастотного счетчика мощности. Популярное применение устройства заключается в тестировании амплитудных и частотных характеристик фильтров и схем усиления RF и в то же время имеет сверхвысокое тестовое разрешение 1 Гц. В то же время многие отечественные и зарубежные эксперты также используют оборудование серии NWT для тестирования коэффициента стоящей волны, индуктивности, емкости, мощности RF и функции в качестве источника сигнала. , NWT-200 структура цепи (компьютер usb порт питания)

NWT-200 принимает ft232 + pic16f876a + ad9951

+ План схемы ad8307.

3. NWT-200 технические параметры

Рабочий ток всей машины: 170мА ~ 270ма (три группы реле в машине включены);

Динамический диапазон: лучше 80 дБ;

Уровень шума: -76dBm (сопротивление 50 Ом);

Диапазон измерения частоты: 100 кГц ~ 200 МГц;

Разрешение измерения частоты: 1 Гц;

Машина имеет пять уровней затухания: 10, 20, 30, 40, 50 дБ затухание.

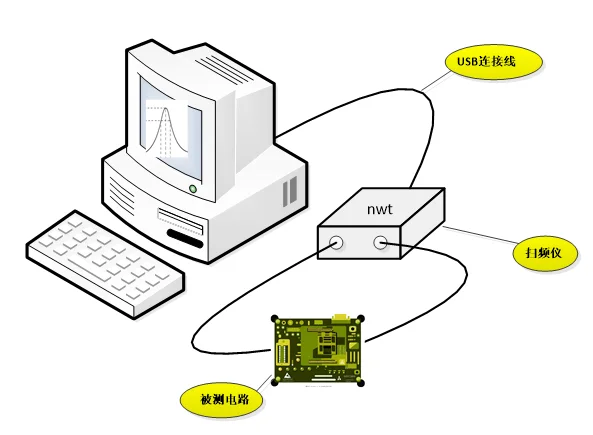

4. Как использовать NWT-200

NWT-200 подключается к персональному компьютеру через usb-кабель, и соответствующее тестовое программное обеспечение NWT устанавливается на персональном компьютере для измерения.

5. NWT-200 схема пользовательского интерфейса



6. NWT-200 нужен дополнительный источник питания?

NWT-200 не требует дополнительного источника питания, просто используйте источник питания, который поставляется с usb-кабелем компьютера.

7. NWT-200 защита цепи

Во время NWT-200 процесса производства плата была изменена много раз, и экранирование всей машины было оптимизировано в максимальной степени. Нет необходимости добавлять дополнительный защитный железный корпус и другие материалы на печатную плату. В то же время плата PCB помещается в алюминиевую оболочку. Защитный эффект также превосходен и не будет зависеть от алюминиевого корпуса.

Является ли Экранирование NWT-200 частотной уборочной машины квалифицированным, зависит от плоскостности открытой кривой развертки. При нормальных обстоятельствах это должна быть горизонтальная кривая.

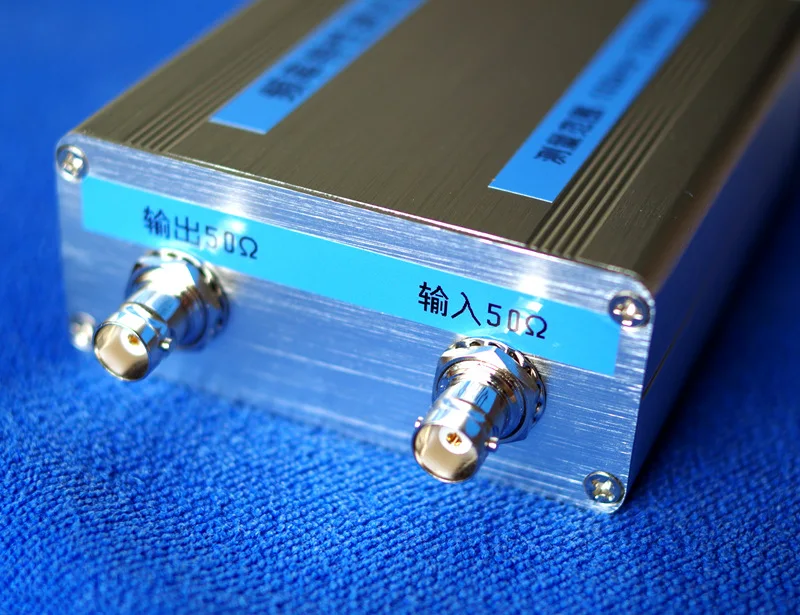

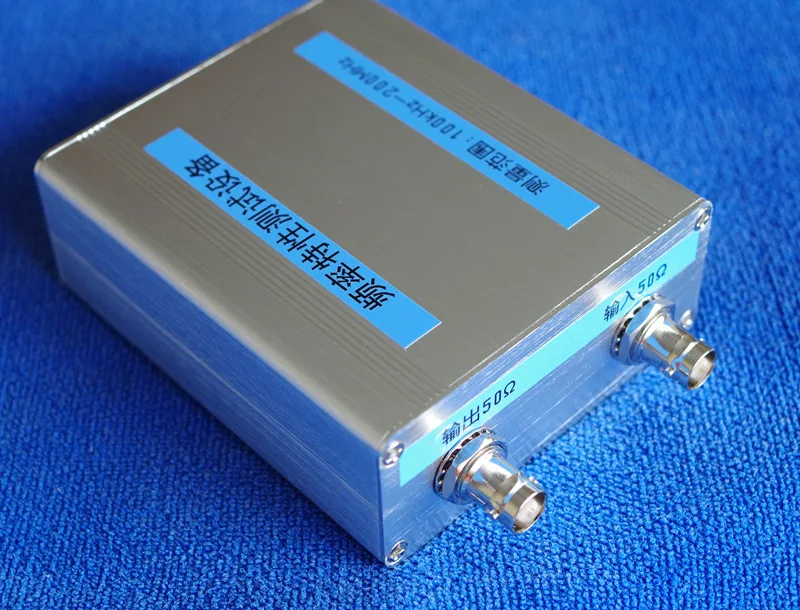

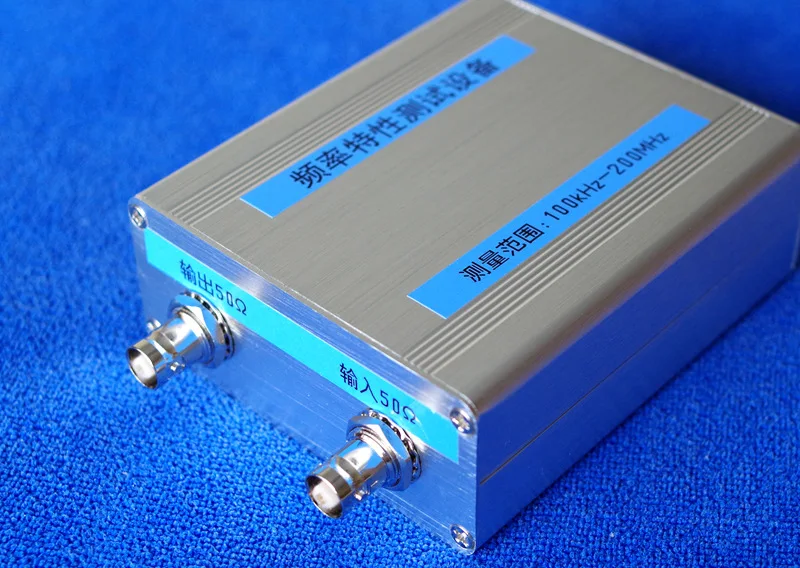

9. Материалы, используемые в NWT-200

NWT-200 использует Толстый алюминиевый корпус, все медные bnc розетки, двухсторонняя Военная печатная плата.

10. Аксессуары прилагаются к NWT-200

Одно двойное магнитное кольцо usb линии, два bnc к sma вилки, и две двухголовые sma линии.


11. NWT-200 первая версия выходной Частотный осциллограф Тестовая таблица (Tektronix TDS430a)







12, NWT-200 пробный образец

455 кГц керамический фильтр амплитудно-частотная кривая




10,7 МГц керамический фильтр амплитудно-частотная кривая


Кривая измерения 16,934 МГц



13, NWT-200 спектральный анализатор частоты на выходе (Guwei GSP-810)



120 МГц синусоидальный сигнал выходной спектр



199 МГц, 50 МГц и 10,7 МГц синусоидальный волновой сигнал выходной спектр

Содержимое посылка
100% Новый бренд
