Бесплатная доставка Электрический двухходовой клапан электромагнитный

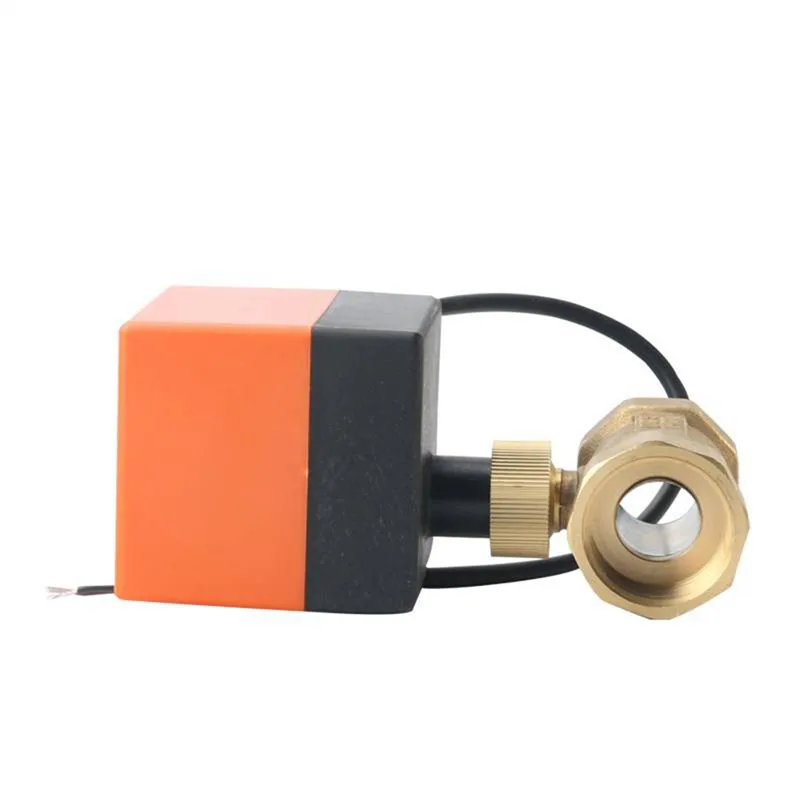

Электрический шаровой клапан состоит из корпуса клапана и драйвера. Полезная модель имеет преимущества простой структуры, надежной работы, сильной пропускной способности жидкости, энергосбережения и т. Д. Он может быть широко использован в управлении ВКЛ-ВЫКЛ отопления, центрального кондиционирования воздуха, солнечной системы горячей воды и системы очистки воды.   Технические параметры:   Управляющее напряжение: AC220V & lusmn; 10% В переменного тока, 50/60 Гц   Потребляемая мощность: 5 ВА (только когда клапан открыт и закрыт)   Время действия: ≥ 15 с   Номинальное давление: 1,6 МПа   Подходящая среда: холодная, горячая вода или пар низкого давления (≤ 0,4 МПа)   Средняя температура: 1-90 ℃   Температура окружающей среды: 0-65 ℃   Режим подключения: ZG внутренний резьбовой вентилятор катушки Электрический шаровой клапан имеет встроенный контактный переключатель. После открытия и закрытия клапана двигатель не работает, поэтому он имеет длительный срок службы, энергосбережение и специальную безопасность. Корпус клапана отделен от водителя и может быть быстро разобран. Корпус клапана имеет уникальную структуру, большой поток, отсутствие шлака и большое закрывающее дифференциальное давление. Привод имеет эксцентриковую структуру, которая может быть установлена после установки оборудования и трубопровода. Легко разбирать и устанавливать, что способствует повышению эффективности установки. Привод может быть адаптирован к 1 / 2 ", 3/4" и 1 "тела клапана. Применяется для ВКЛ-ВЫКЛ вентиляторной катушки центрального кондиционера, холодной воды/горячей воды системы солнечной энергии и других жидких систем.   [Структурные особенности]   1. Латунная ковка корпуса, стержень и пружина из нержавеющей стали, малый объем, устойчивость к коррозии   2. Конструкция сердечника клапана оптимизирована, а допустимая разница в давлении велика, не уменьшая значение кв.   3. Драйвер отделен от корпуса клапана и может быть быстро разобран.   4. Драйвер имеет ручной рычаг управления, который используется для отладки и обслуживания системы.   Три провода два управления, два прямых провода, один нулевой провод (один открытый провод клапана плюс один закрытый провод клапана плюс общий нулевой провод) контрольный клапан. Синяя линия-это линия закрытия клапана, красная линия-это линия открытия клапана, а черная линия-общая линия.    [Установка и ввод в эксплуатацию]   1. Внимательно прочитайте это руководство перед установкой, отключите источник питания и установите его профессиональными техниками.   2. Направление потока должно быть таким же, как стрелка на корпусе клапана.   3. Корпус клапана должен быть расположен выше катушки сливной поддон, чтобы убедиться, что вода падает в сливной поддон.   4. Корпус клапана и драйвер должны быть установлены в вертикальном направлении & lusmn; 60 ℃, и должно быть не менее 30 мм пространства над ним для разборки и сборки. Достаточное пространство для технического обслуживания и эксплуатации должно быть сохранено с окружающими трубопроводами, оборудованием и зданиями, и должно быть установлено на месте, доступном для технического персонала через люк.   5. Два или более электрических клапана не должны быть соединены параллельно. Если необходимо подключить параллельно, реле должно использоваться для изоляции   6. Драйвер не должен быть установлен до тех пор, пока корпус клапана не будет установлен и трубопровод прошел испытание на давление.   7. Если драйвер установлен на корпусе клапана, драйвер не должен быть принудительным во время установки и ввода в эксплуатацию, в противном случае водитель будет поврежден.   8. Драйвер не должен быть упакован в теплоизоляционный материал, в противном случае на его теплоотдачу будет влиять.   9. Драйвер должен быть надежно заземлен через проводник не менее 1,5 мм2, а другие линии должны соответствовать соответствующим стандартам электропитания.   10. После завершения установки и проверки, чтобы быть верным, включение для отладки. Соблюдайте как минимум три полных рабочих цикла привода до тех пор, пока все компоненты не будут верны.   11. После ввода в эксплуатацию без воды проводится испытание воды. Разница в давлении между верхней и нижней водой системы должна строго контролироваться в пределах 0,15 МПа для обеспечения эффективности электрического клапана к переключателю потока воды.   [Ремонт и обслуживание]   1. Важное Предупреждение: перед установкой, ремонтом и обслуживанием мощность должна быть отключена, чтобы избежать повреждения оборудования и личных повреждений.   2. Если клапан протекает, немедленно Изолируйте его от системы и замените весь корпус клапана в сборе.   3. Если драйвер не работает, замените драйвер в сборе. Если драйвер работает, но его нет на месте, очистите внутреннюю часть зубчатой передачи водителя, а затем смажьте ее

---
