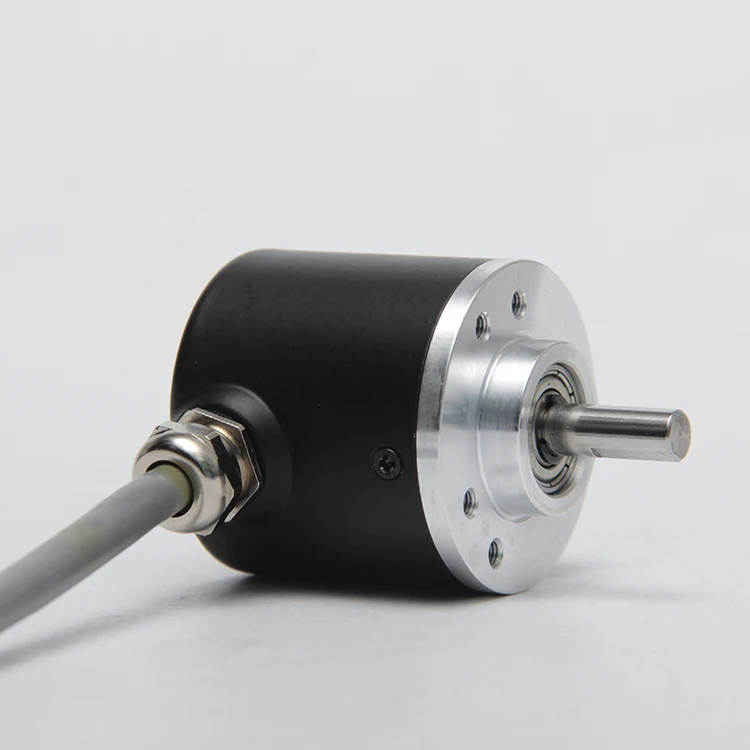

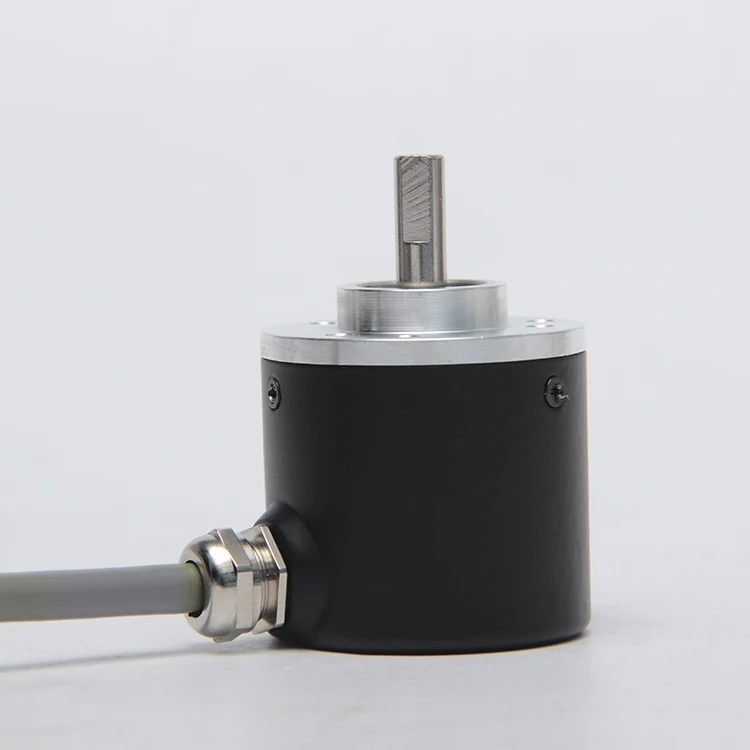

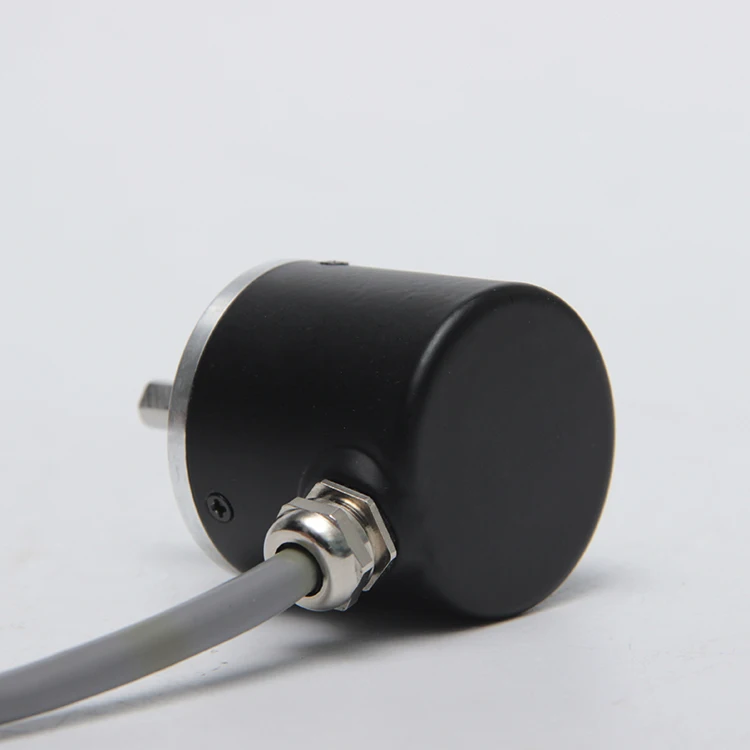

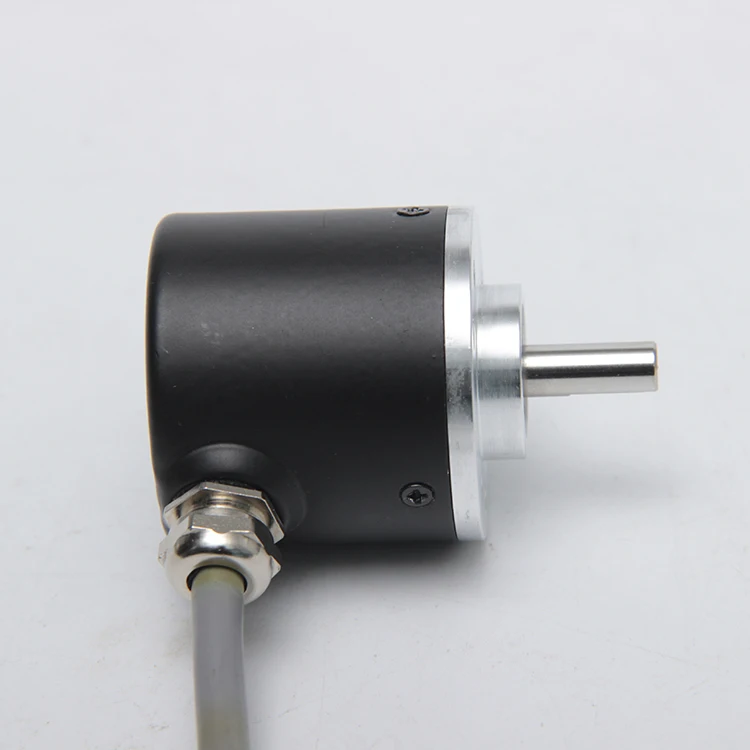

  • 38 однооборотный SSI выход ЧПУ станок роторный двигатель кодировщик|Счетчики| | - Фото №1
  • 38 однооборотный SSI выход ЧПУ станок роторный двигатель кодировщик|Счетчики| | - Фото №1
  • 38 однооборотный SSI выход ЧПУ станок роторный двигатель кодировщик|Счетчики| | - Фото №1
  • 38 однооборотный SSI выход ЧПУ станок роторный двигатель кодировщик|Счетчики| | - Фото №1
  • 38 однооборотный SSI выход ЧПУ станок роторный двигатель кодировщик|Счетчики| | - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Aug-18-2025 5625.21 руб. 5738.13 руб. 5681.5 руб.
    Jul-18-2025 4562.27 руб. 4653.89 руб. 4607.5 руб.
    Jun-18-2025 5536.53 руб. 5647.23 руб. 5591.5 руб.
    May-18-2025 5492.24 руб. 5602.77 руб. 5547 руб.
    Apr-18-2025 4385.5 руб. 4473.34 руб. 4429 руб.
    Mar-18-2025 5403.67 руб. 5511.27 руб. 5457 руб.
    Feb-18-2025 5359.2 руб. 5466.50 руб. 5412.5 руб.
    Jan-18-2025 5315.59 руб. 5421.25 руб. 5368 руб.

    Новые товары

    Характеристики

    38 однооборотный SSI выход ЧПУ станок роторный двигатель кодировщик|Счетчики| |

    Описание товара

    Моднявка = ckeditor

    1 、 электрические характеристики

    Механические параметры

    Электрические параметры

    Максимальная скорость

    6000/самосвал для очков

    Рабочее напряжение

    5 ~24Постоянный ток

    Нагрузку шпинделя

    Axial20N,Radial20N

    Рабочий ток

    <50 мА (24 В постоянного тока) без нагрузки

    Ударопрочность

    490 м/с ^ 2(50 г)

    Выход сигнала

    SSI

    Антивибрационная конструкция

    98 м/с ^ 2(10 г)

    Разрешение

    14Bit

    Позвольте аксиальное

    ± 0,5 мм

    Кабель

    8 ядер оградила cable1m

    Позвольте радиального перемещения

    ± 0,2 мм

    Рабочая температура

    -20 ℃ ~ 85 ℃

    Форма структура

    38 дис диаметр

    Для хранения Температура

    -40 ℃ ~ 125 ℃

    Форма соединения

    Сплошной вал/выход глухих отверстий

    Уровень защиты

    IP65



    2 、 проводки высокой четкости

    Цвет

    Коричневый

    Зеленый

    Черный

    Белый

    Red①

    Yellow②

    Оранжевый

    Серый

    Функция

    + Жилет)

    С напряжением 0 В

    Часы +

    Часы-

    Центр

    Ориентации

    Данных

    DATA +

    Описание:

    Эта линияКороткий контакт с высоким уровнем, текущее положение вывода данных является средним положением всех данных; Во время нормальной работы, с подключением питания. Перед включением кодировщика Подключите эту линию к высокому уровню и удерживайте ее, после включения кодировщика данные против часовой стрелки увеличиваются на лицевой стороне вращающегося вала;

    Прежде чем кодировщик включится, Подключите эту линию к низкому уровню и удерживайте ее, после включения кодировщика, данные по часовой стрелке увеличиваются на вращающийся вал (этот элемент является Заводской настройкой по умолчанию).



    3 、 Связь протокол

    Ssiсинхронный сигнал серии, Four-wireRS422Mode, пара сигналов часов, пара сигналов передачи данных.

    Как показано ниже, абсолютное значение положения энкодера срабатывает от сигнала часов от главного устройства. Начиная с серого кода, выходной Серийный сигнал синхронизируется с сигналом часов. Сигнал часов от главного устройства, выход в общей цифре кодирования импульса, когда сигнал не передается, часы и бит данных высоки.

    T = 1-10us ; t2 = t3 = 1/2; Западное обьединение (t1 ≤ 0.5us; t4 ≥ 30us 。

    Среди них, TFor clock cycle;t4Dead zone time-это часы высокого времени для чтения следующих данных.

              N =13 , 24 , 25 --- в соответствии с общим количеством цифр кодировщика.

    Выход кодировщика-это серый код цикла, после получения, сначала в виде XOR, декодирование из высокого положения в бинарный код. Так как серый код является круговым кодом, цикл через максимальное значение 0, то есть при максимальном значении и 0 есть мутации, поэтому, чтобы избежать внезапного изменения данных в рабочем такте, рекомендуется выбрать размер Используйте среднюю позицию значения данных кодировщика в качестве рабочего положения запуска. Когда кодировщик установлен, поверните до фактической рабочей исходной точки, кабель кодировщика и источник питания являются короткими касаниями, выходной сигнал тока-это среднее значение общего значения выходного значения кодировщика. midpline вернуться к власти Supply0 。

       Среднее значение позиции is2N-1, 13 когда в положении 212= 4096,24 при включении 223= 2048x4096,25 при включении 224= 2048x8192.

    4 、 размеры



    4,1 сплошной вал размеры чертеж



    \

    4,2 полу-полый вал размер чертеж

    \









    '
