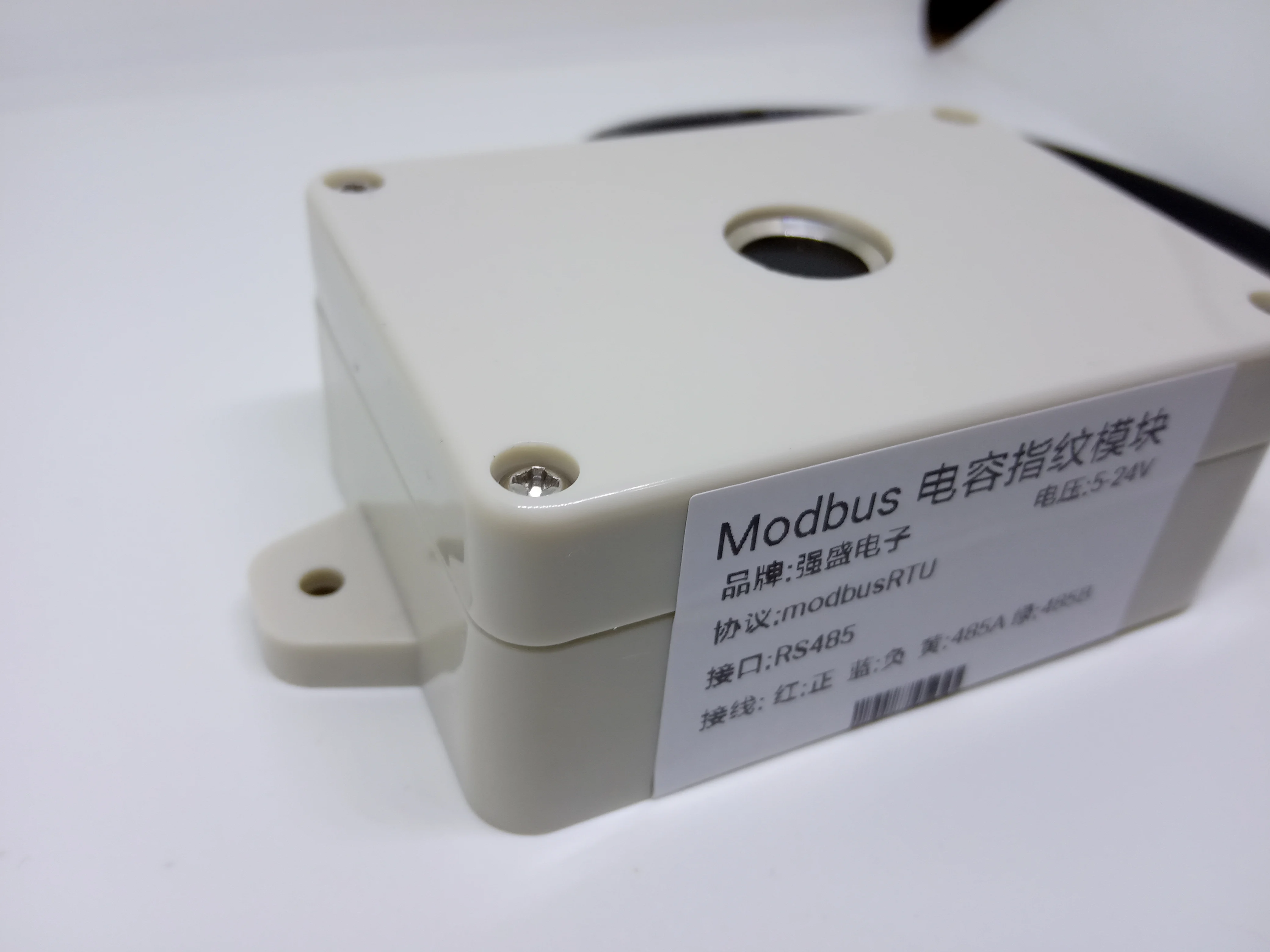

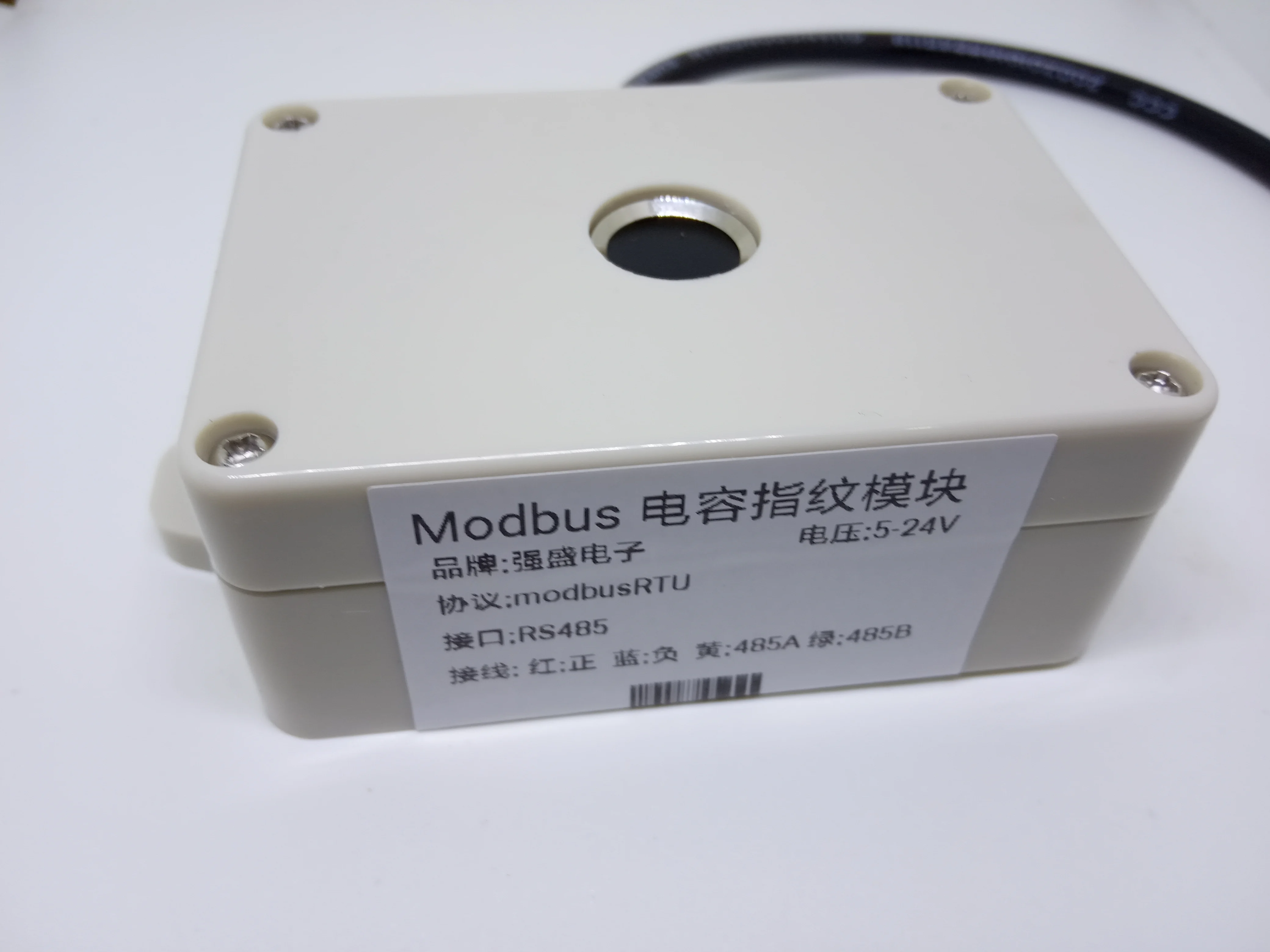

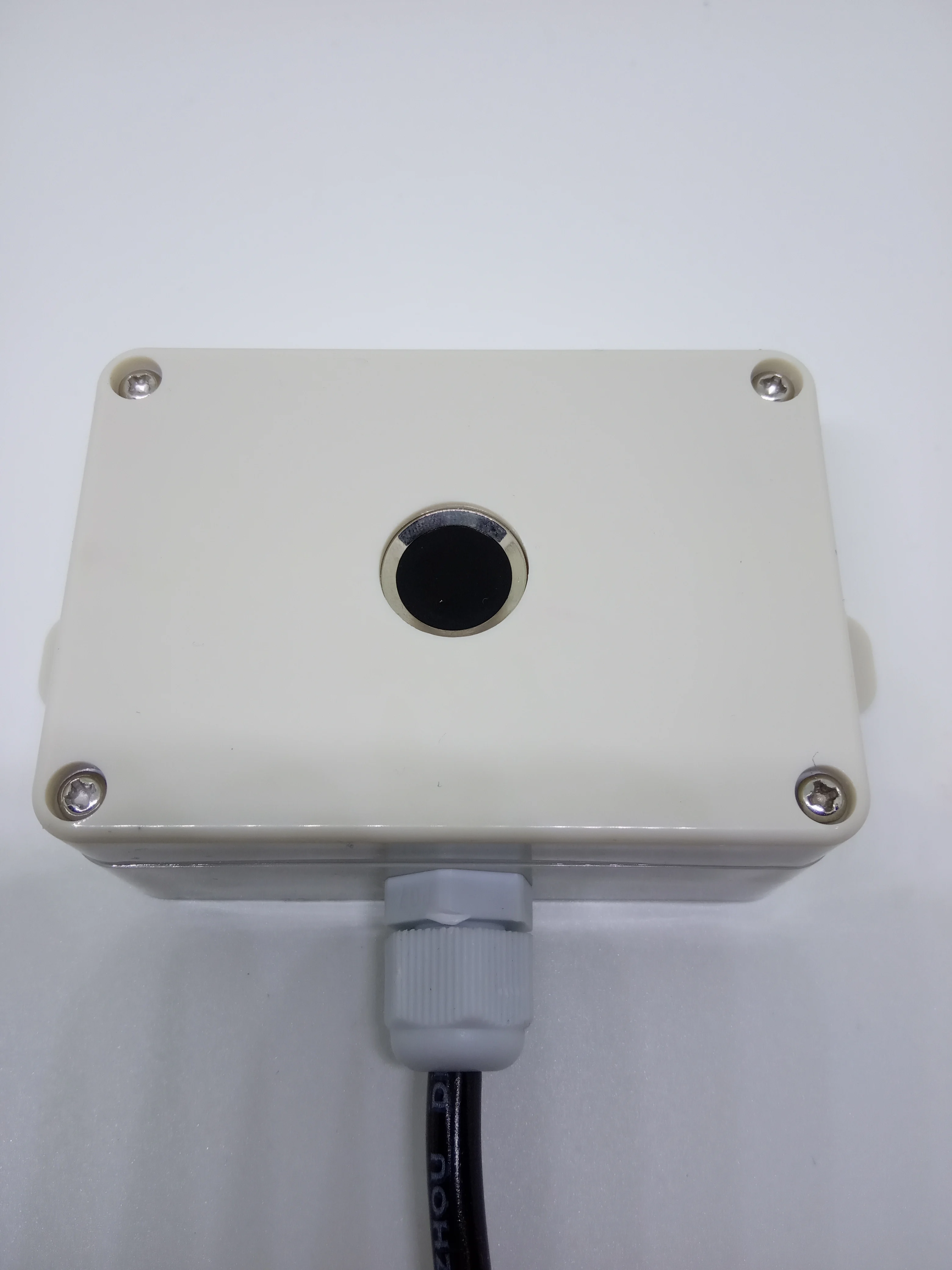

Модуль емкостного распознавания отпечатков пальцев modbus модуль PLC промышленная

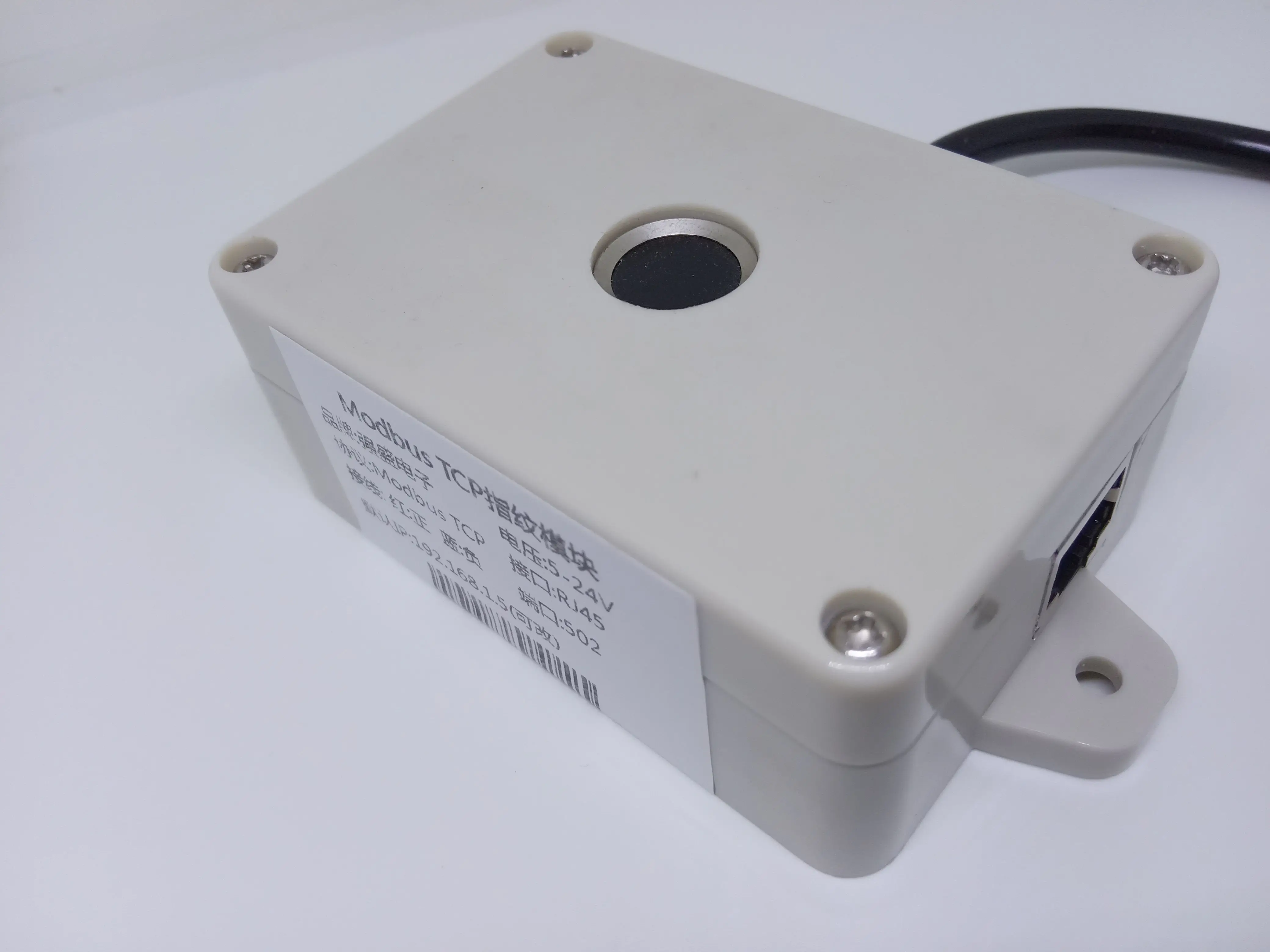

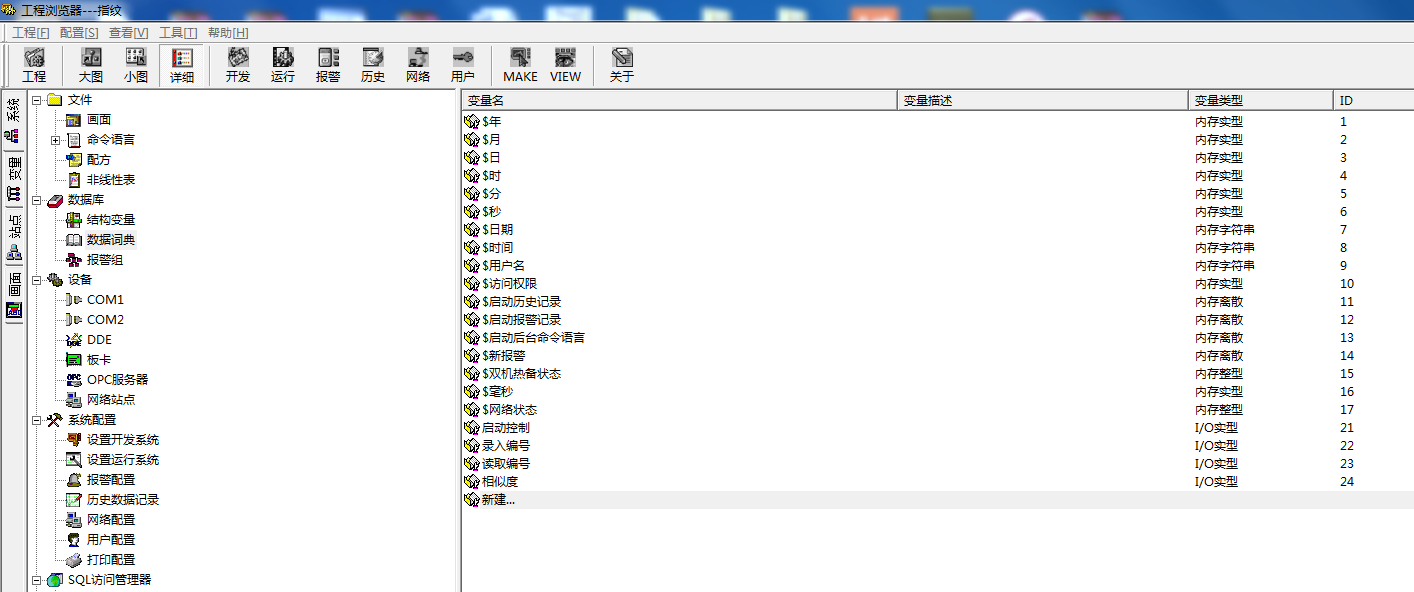

Версия Ethernet-протокол MODBUS TCP, интерфейс RJ45 Емкостный сенсорный модуль сканирования отпечатка пальцев инструкции Протокол modbus непосредственно дает идентификационный номер, который может соответствовать конкретному персоналу, а не простой цифровой выход. Емкостное Распознавание отпечатков пальцев с меньшим размером и более высоким распознаванием Специфическое Введение: Модуль распознавания отпечатков пальцев использует технологию оптического распознавания, которая имеет быструю скорость распознавания и высокую скорость распознавания. В то же время, он использует интерфейс 485 и протокол modbus-RTU, который прост в разработке и может быть подключен к различным PLCs или программному обеспечению конфигурации. Простая команда может реализовать развитие распознавания отпечатков пальцев. Может использоваться в различных промышленных приложениях для идентификации отпечатков пальцев. Особенности 1) 100 каналов данных по отпечаткам пальцев могут быть записаны. 2) широкий вход напряжения: 12-30 В постоянного тока 3) Интерфейс связи RS485, с использованием оригинального импортированного чипа компании TI 485, интегрированная трубка телевизоров в чипе, может предотвратить 400 Вт импульсный ток, интегрированный электростатический разряд ± 15 кВ HBM, схема контактного разряда ± 8 кВ, схема сброса зазора воздуха ± 15 кВ, производительность намного превышает обычный чип MAX485. Кроме того, к плате добавляется схема защиты от помех, которая значительно улучшает стабильность шины 485 и подходит для различных сложных приложений окружающей среды. 4) связь может изменить адрес с помощью программного обеспечения, изменить скорость передачи данных и имеет функцию восстановления заводских настроек в аппаратном обеспечении. 5) Использование промышленного высокоскоростного микропроцессора, работает быстро и стабильно, с внутренним сторожевым устройством для предотвращения аварий и предотвращения полетов программ. 6) Протокол MODBUS-RTU используется для широкого спектра приложений. Легко подключаться к сети с другими устройствами. Для предотвращения ошибок в данных используется проверка CRC. Он имеет функцию автоматической обработки неправильных команд и полностью решает проблему неисправности. 7) 12 ~ 24 В широкое напряжение питания (напряжение источника питания должно быть не менее 2 в больше, чем аналоговый диапазон входного сигнала), с защитой обратного подключения. 8) в целях повышения стабильности, много мер защиты и защиты от помех были сделаны из аппаратного и программного обеспечения. Аппаратный компонент показан ниже. С точки зрения программного обеспечения, Программа оптимизирована и проводится тщательный и сложный тест. После отправки случайных кодов или неправильных команд в течение десяти минут с любой скоростью передачи данных операция отсутствует, и после остановки отправки правильная команда отправляется немедленно, И работа абсолютно нормальная! Программное обеспечение для соглашения Заводские параметры по умолчанию: L Коммуникационный интерфейс: RS485. L Формат связи: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп-бит. Скорость передачи данных: 9600 (может быть изменена по). L Адрес: 1 (может быть изменен по). L метод связи: хост мониторинга и устройство используют метод запроса «один к одному» (или «один к одному»). Протокол передачи данных: MODBUS-RTU Команды протокола MODBUS, подробные объяснения, примеры Примечание: Если не указано иное, данные во всех следующих командах являются шестнадцатеричными, а рабочий адрес 01 по умолчанию. 1) чтение статуса текущего модуля (код функции: 03H) Отправляет сигнал: 01 03 00 00 00 02 C4 0B Slave возврата: 01 03 04 00 75 00 76 6A 0F 01 означает, что модуль на самом деле читает, а 02 указывает, что модуль не работает. 2) прочтите результаты идентификации текущего модуля (код функции: 03H) Отправляет сигнал: 01 03 00 00 00 02 C4 0B Slave возврата: 01 03 04 00 75 00 76 6A 0F 01 означает, что чтение успешно, 02 означает, что чтение не удалось. 3) Запись статуса модуля отпечатков пальцев (код функции: 06H) Отправляет сигнал: 01 03 00 00 00 02 C4 0B Slave возврата: 01 03 04 00 75 00 76 6A 0F 01 означает чтение отпечатков пальцев 02 отпечатка пальца 3) укажите номер входящего персонала (код функции: 06H) Отправляет сигнал: 01 03 00 00 00 02 C4 0B Slave возврата: 01 03 04 00 75 00 76 6A 0F 01 означает, что отпечаток пальца человека 01 вводится 02 означает наличие отпечатка пальца лица 02 3) прочтите текущий идентификационный номер (код функции: 03H) Отправляет сигнал: 01 03 00 00 00 02 C4 0B Slave возврата: 01 03 04 00 75 00 76 6A 0F 01 означает, что отпечаток пальца человека 01 вводится 02 означает наличие отпечатка пальца лица 02 1) задайте параметры (код функции: 16H) Например, начальный номер станции-01, а номер станции-02 Отправляет сигнал: 01 16 00 00 00 02 C9 C8 (00 02 указывает набор номер станции) Невольное возвращение: 02 16 00 00 00 FF 08 7A (указав, что установка завершена, номер станции начнет действовать немедленно) Например, начальный номер станции-01, а номер станции-03 Отправляет сигнал: 01 16 00 00 00 03 08 08 (00 03 указывает набор номер станции) Невольное возвращение: 03 16 00 00 00 FF 09 AB (указав, что установка завершена, номер станции начнет действовать немедленно) Например, начальный номер станции-03, а номер станции-04 Отправляет сигнал: 03 16 00 00 00 04 48 28 (00 04 указывает набор номер станции) Slave return: 04 16 00 00 00 FF 08 1C (указывает, что установка завершена, и номер станции начнет действовать немедленно) Связь между модулем отпечатков пальцев и программным обеспечением конфигурации
