Токарный станок для деревообработки 80/100 шпиндель токарного станка сквозное

Токарный станок для деревообработки 80/100 шпиндель токарного станка сквозное

Вопросы, наиболее часто задаваемые покупателями:

Почему вал и фланец не сварены, но используются точечной сварки?

Из-за помех подходит шпинделя корень шпинделя, незначительных помех при составляет около 0,05 мм. Процесс сборки собран с 50 тонн точность печати. Вал и фланец очень плотные и плотные, а концентричность вала и фланца также очень хороша. Сила может быть надежно передана на вал, а затем добавлена. Точечная сварка эквивалентна добавлению слоя страхования. Так как вал изготовлен из точной бесшовной стальной трубы (допуск g6), его точность очень чувствительна к температуре, особенно температура точечной сварки высокая. Если он слегка непроизвольный, он деформируется и теряет точность. Точечная сварка является разумным способом. То есть, даже если вы покупаете его обратно и удаляете припой, фланец шпинделя все еще может быть плотно сочетается с валом, фланец не будет падать легко, И сила разумная, безопасная и надежная. Таким образом, наши фланцевые шпиндели гораздо лучше, чем безопасность, стабильность и точность шпинделей.

По умолчанию: патрон и фланец подходят для зазора, с точной регулировкой места, подходит для изготовления оборудования без постотделочных способностей, таких как деревообрабатывающий токарный станок, бисерный станок, деревообрабатывающий А-оси, деревообрабатывающий четырехосный.

Этот шпиндель предназначен для обработки древесины деревообрабатывающего токарного станка. Кроме того, Мы не гарантируем никаких гарантий. Для других целей или модификаций, пожалуйста, учитывайте это по своему усмотрению.

【Baby parameters】

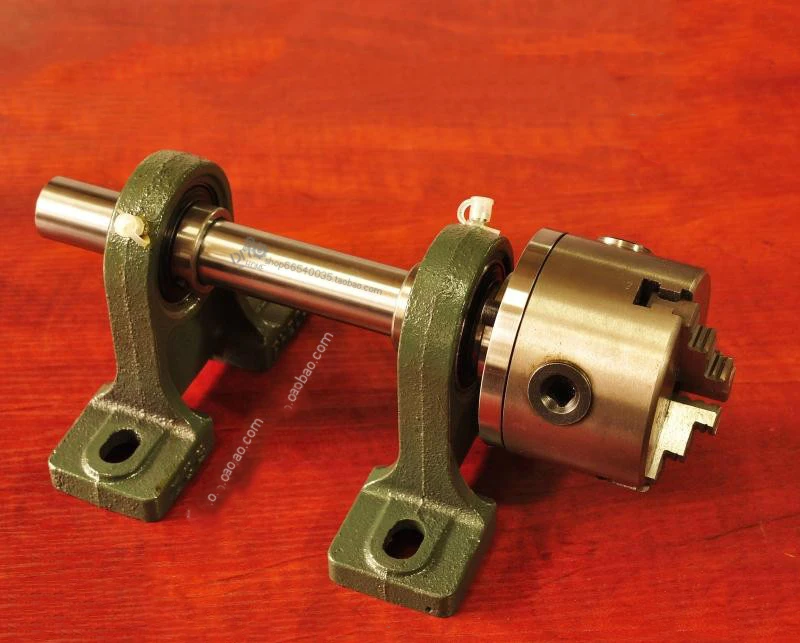

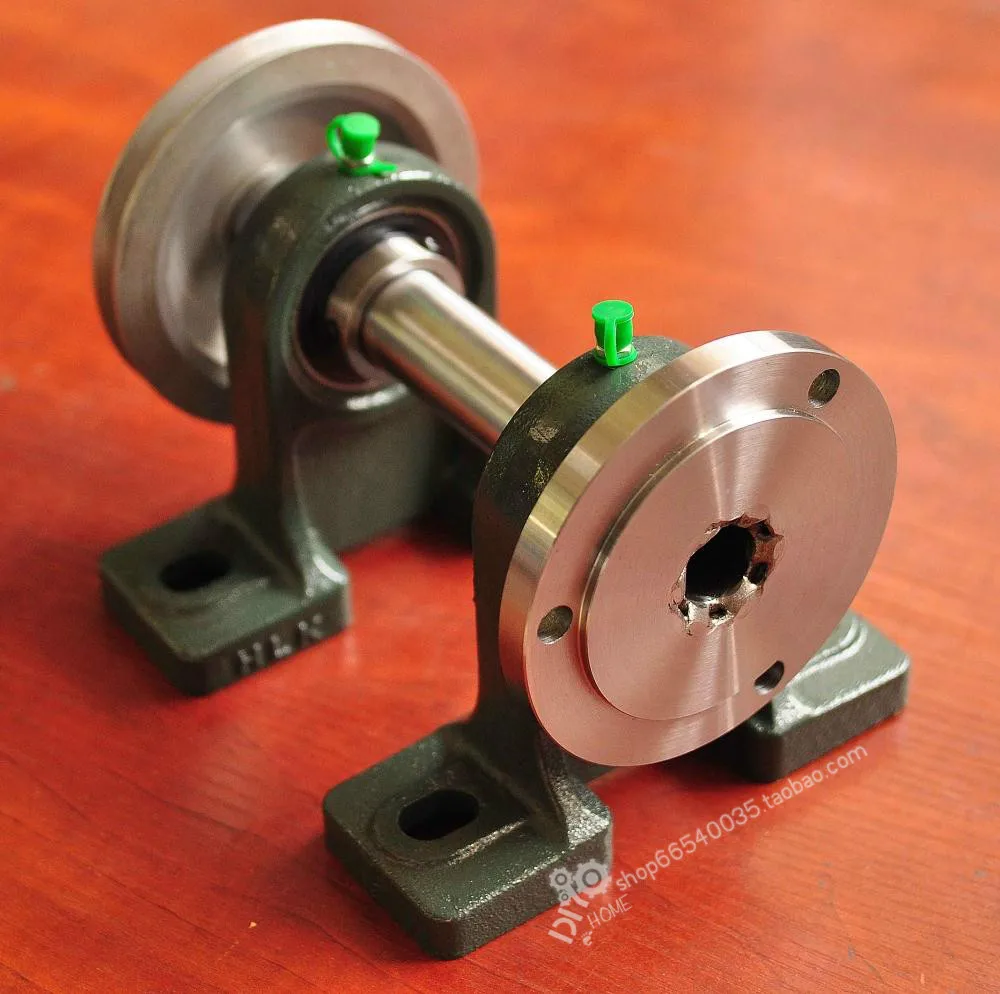

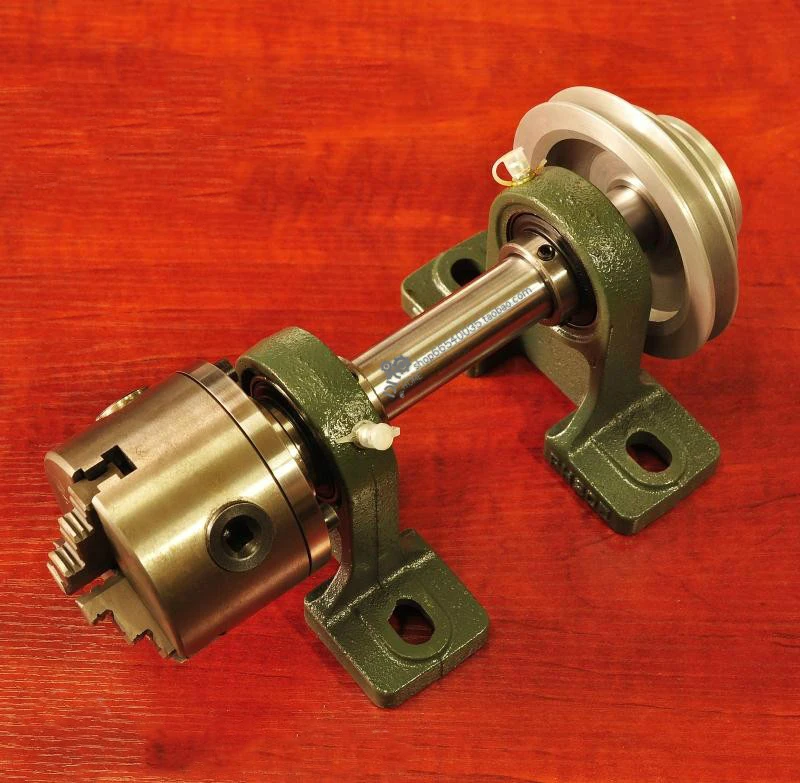

Главный вал: диаметр 25 общая длина 200 мм, сквозное отверстие около 19 мм Твердость: HRc 55-62 °

Главный вал и фланец оснащены помехами (плотно прилегают) + Торцевая поверхность фиксируется точечной сваркой. Помехи подходят и центр вала более точны. Из-за небольшого количества точечной сварки шпиндель меньше деформируется при нагреве и не деформируется. Уменьшите точность вала.

Патрон соединен через фланец с 3 отверстиями, а патрон и фланец имеют пространство для точной регулировки.

Центр подшипника высотой 80 мм, а диаметр монтажного отверстия-12 мм. Расстояние между двумя отверстиями одного подшипника составляет 105 мм, а ширина подшипника-140 мм.

Расстояние между двумя сиденьями вала (расстояние между установочными центрами отверстий) можно отрегулировать от 60 мм до 110 мм.

Шкив параметры:

Тип паза: V-ременный шкив-O тип (10 мм широкий V-ременный шкив можно использовать метрические O серии, Императорский M серии V-belt).

Три слота и три диаметра: 55-80-105мм.

Внутреннее отверстие: 25 мм (другое отверстие может быть обработано с внутренним отверстием 20 ~ 28 мм) верхний провод зафиксирован и нет ключа.

Материал: литой алюминий.

Рекомендуемый двигатель: https:/item/32990960881.html (выберите 250 w2800rpm)

Рекомендуется ролики: https:/item/4000305006944.html

Фланец и патрон соответствуют внешнему диаметру шага: 80 мм для патрона 80 и 72 мм для патрона 100.

[Пример использования] подтверждение: избыточные товары или аксессуары предназначены только для отображения и не включены в продажу ребенка:

Задняя бабка фото:
