Регулятор скорости электродвигателя постоянного тока с цифровым дисплеем

Регулятор скорости электродвигателя постоянного тока с цифровым дисплеем

Особенности

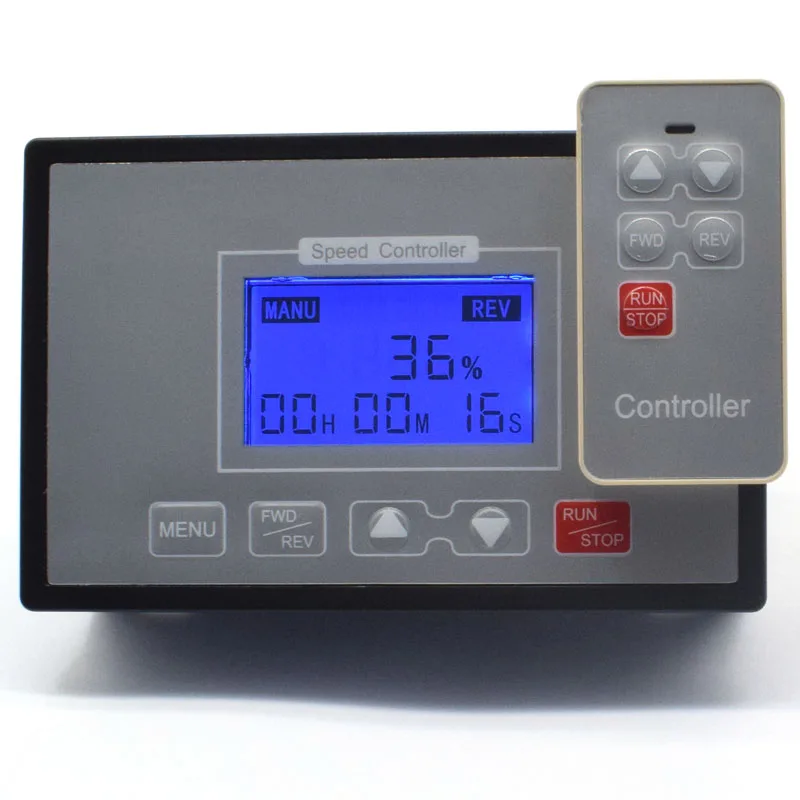

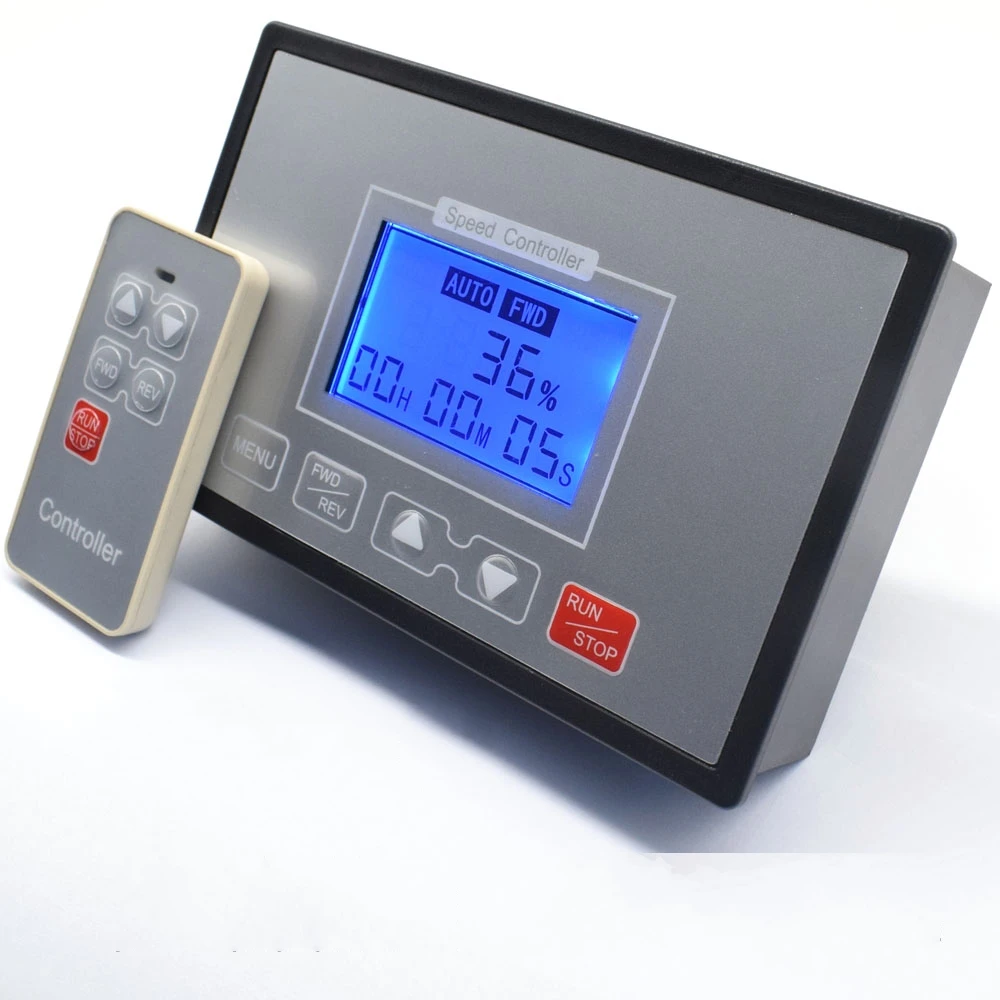

ЖК-экран с подсветкой, может отображать рабочее время, процент скорости вращения, текущий режим, прямое вращение, статус обратного вращения
Оснащен беспроводным пультом дистанционного управления
Доступно несколько предельных режимов
Можно установить для медленного начала
Можно установить верхний и нижний ограничения скорости
Можно установить общее время работы
Поддержка отдельного регулирования скорости вперед и обратной скорости
Доступны два режима, ручной и автоматический
Сенсорный переключатель для переключения вперед и назад, ускорение бега и замедление решает проблему традиционного потенциометра

Параметры изделия

Входное напряжение: DC10-55V (удельное напряжение равно номинальному напряжению двигателя)

Выходное напряжение: линейное под нагрузкой
Мгновенный ток: 60A непрерывный ток: в пределах 40A
Вращение вперед: Поддержка беспроводного пульта дистанционного управления: Поддержка
Время: Да функция ограничения: Да
Медленный старт медленная Остановка: можно установить скорость цифровой дисплей: 0-100 процентная Таблица
Тип регулирования скорости: Регулирование потока режим регулирования скорости: Jog +-
Диапазон скорости: 0-100% частота управления: 15 кГц
Тип проводки: клемма заборного типаОпорный Двигатель: щеточный двигатель
Размер модуля: длина * ширина * высота 148 мм * 95 мм * 36 мм Вес нетто изделия: 255 г
Открытие панели: длина * ширина 142 мм * 88 мм

Нажмите и удерживайте кнопку FWD / REV, чтобы выключить подсветку
Для обратного запуска нажмите FWD / REV для обратного запуска

Примечание: Ввод должен быть разделен на положительный и отрицательный. Входное напряжение должно быть равным номинальному напряжению двигателя (в пределах 10-55 в).

Например, номинальное напряжение двигателя составляет 12 В, а входное напряжение регулятора-12 В. Номинальное напряжение двигателя составляет 36 в, а входное напряжение регулятора-36 в.

Функции 0-1-2-3-4-5-6-7-8-9-E установлены следующим образом

Функция выбора ручного автоматического режима 0: 1-это ручной режим 2-автоматический режим по умолчанию-1 ручной режим.

Функция установки медленного старта 1: 000-100 медленное начало до 100% скорости регулируемое время в диапазоне 0-10 секунд по умолчанию-1 секунда.

Функция установки медленного времени остановки 2: 000-100 время медленной остановки регулируется в пределах 0-10 секунд. По умолчанию-1 секунда.

Функция установки нижнего предела скорости 3: 000-080 минимальная скорость регулируется в диапазоне 0-80% и меньше максимального значения установки скорости. По умолчанию-0.

Функция настройки верхнего предела скорости 4: 000-100 Максимальная скорость регулируется в диапазоне 0-100% и больше минимального значения установки скорости. По умолчанию-100%.

Функция настройки значения ускорения/замедления 5: 001 002 005 010 015 020 025 при каждом нажатии кнопки скорость меняется на 1%, 2%, 5%, 10%, 15%, 20%, 25%.

Функция настройки времени работы двигателя 6: 1 секунда минимум-99 часов 59 минут 59 секунд максимум по умолчанию 99 часов 59 минут 59 секунд.

Следующая функция 7.8.9. Настройка времени в полностью автоматическом режиме

Функция настройки времени прямого вращения 7: 0 секунд минимум-99 часов максимум по умолчанию 10 секунд

Функция настройки времени остановки 8: 0 секунд минимум-99 часов максимум по умолчанию 10 секунд

Функция настройки обратного времени 9: 0 секунд минимум-99 часов максимум по умолчанию 10 секунд

Функция выбора лимитного режима E: неограниченный бит E1 по умолчанию неограниченный бит

Нажмите E2, чтобы запустить двигатель, чтобы повернуть вперед.

E3 нажмите, чтобы запустить двигатель, вращение вперед, вращение вперед в положительный ограничительный двигатель, вращение обратного хода, вращение обратного хода для обратного ограничения двигателя, остановка

E4 нажмите Пусковой двигатель, чтобы повернуть вперед.


Ручной и автоматический выбор режима нажмите кнопку меню 1 для отображения 0 для ввода ручного и полностью автоматического выбора режима 1 для ручного режима 2 для автоматического режима нажмите клавиши плюс и минус для переключения нажатия RUN / STOP для сохранения и выхода

Установка медленного старта нажмите клавишу меню 2, чтобы войти в функцию 1, нажмите клавишу настройки поверхности клавиши плюс и минус, чтобы установить время

Установка медленной остановки времени нажмите клавишу меню 3, чтобы войти в функцию 2, нажмите клавишу настройки поверхности клавиши плюс и минус, чтобы установить время, Нажмите RUN/stop для сохранения и выхода (10-1 секунда И 100-10 секунд)

Настройка нижнего предела скорости нажмите клавишу меню 4, чтобы войти в функцию 3 клавиши поверхности нажмите клавиши плюс и минус, чтобы установить нажатие RUN / STOP для сохранения и выхода

Настройка верхнего предела скорости нажмите клавишу меню 5, чтобы войти в функцию 4 клавиши поверхности нажмите клавиши плюс и минус, чтобы установить значение

Установка значения ускорения/замедления нажмите клавишу меню 6, чтобы войти в функцию 5 клавиш поверхности нажмите клавишу Плюс/минус для переключения Нажмите RUN / STOP, чтобы сохранить и выйти

Настройка общего времени работы двигателя

Нажмите клавишу меню 7, чтобы войти в функциональную поверхность 6 клавиш. По умолчанию: 99 часов, 59 минут и 59 секунд. Часы, минуты и секунды переключения клавиш FWD / REV

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Функция 7 Установка времени прямого вращения в полностью автоматическом режиме

Нажмите клавишу меню 8 раз, чтобы войти в функциональную поверхность 7 клавиш. По умолчанию максимальное время 0 часов 0 минут 10 секунд. Переключение клавиш FWD / REV Часы Минуты секунды

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Функция 8 настройка времени вращения в полностью автоматическом режиме

Нажмите клавишу меню 9 раз, чтобы войти в функциональную поверхность 8 клавиш. По умолчанию максимальное время 0 часов 0 минут 0 секунд.

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Функция 9 установка Обратного времени в полностью автоматическом режиме

Нажмите клавишу меню 10 раз, чтобы войти в функциональную 9 поверхность клавиш. По умолчанию максимальное время 0 часов 0 минут 10 секунд. Переключение клавиш FWD / REV Часы Минуты секунды

Нажмите плюс, минус, час, минуту, секунду, размер, Нажмите RUN / STOP, чтобы сохранить и выйти

Выбор режима E limit E1 E2 E3 E4
Нажмите клавишу меню 11, чтобы войти в функцию E key surface. По умолчанию используется бесконечное положение Е1. Нажмите плюс или минус, чтобы переключить E1 E2 E3 E4, Нажмите RUN / STOP для сохранения и выхода

Функция E2: Нажмите, чтобы запустить двигатель, чтобы повернуть вперед.

Функция E3: нажмите кнопку «Пуск двигателя» для прямого вращения вперед для положительного ограничения вращения двигателя в обратном направлении для обратного ограничения остановки двигателя

Функция E4: Нажмите, чтобы запустить двигатель и повернуть вперед.
