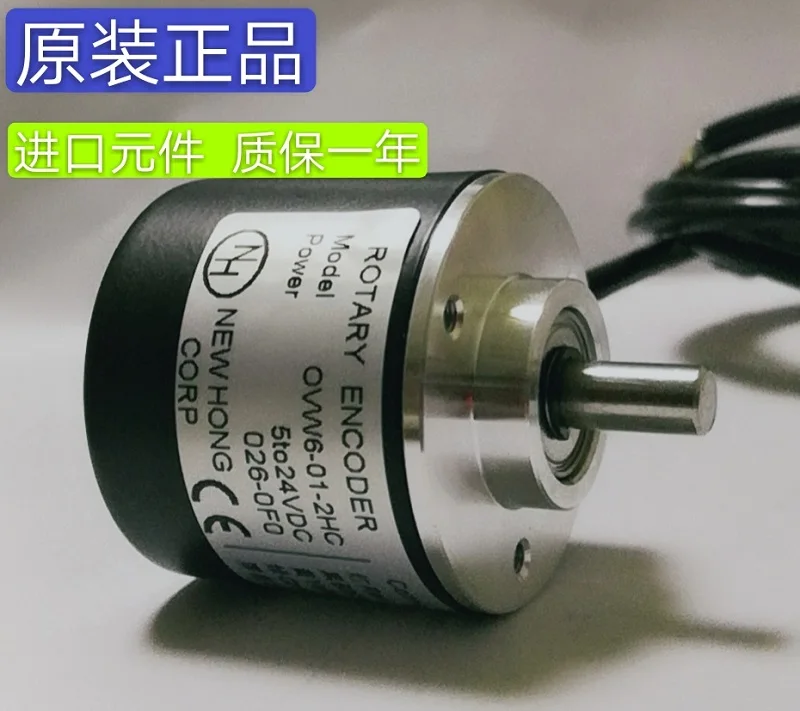

Фотоэлектрический инкрементный Поворотный энкодер 400 линий 600 1000 1024 импульсов |

Фотоэлектрический инкрементный Поворотный энкодер 400 линий 600 1000 1024 импульсов |

\

\

\

Полностью металлический корпус, эффективно защищает пространство от излучения!

Профессиональная продукция 1000line (1000P/R),1024Линия (1024P/R) фотоэлектрический кодировщик, скорость up5000Turn,60 кГц, высокое качество, низкая цена!

ABTwo-phase инкрементный фотоэлектрический роторный кодер, 1024 импульса, NPNCollectorВыход открытой цепи, 5-24 В

Стандартный match1Meter кабель

Инкрементный роторный кодер, ABTwo Phase. ThroughAPhaseBBetween90 ° фазовое поколение может определить положительные и отрицательные направления для завершения сложения и вычитания счетных импульсных сигналов.

Производительность:1000/1024/600/400/2000/2048 линии

Рабочее напряжение: DC5-24V

Максимальная Механическая скорость 5000turn/Minutes

Электрические frequency60KHz

Размеры:

Размер корпуса кодировщика: φ38*29 мм; Шафтφ6 × 12 мм;

Неровная Платформа: Gao5mm,φ20mm;

Крепежное отверстие: M3Screw,3 монтажных отверстия in30Round; Боковая розетка.

Примечание: крепежное отверстие для установки должно зависеть от фактического объекта.

Способ подключения:Желтый = apease, WhiteorGreen = BPhase, красный = VccPositive Power supply, черный = V0Land,

Пожалуйста, проводите по вышеуказанному методу.Еще один металлический экранированный сетчатый слой против помех.

Выход:ABTwo-phase output прямоугольный квадратурный пульс, Выходная схема isNPNOpen коллектор выходной тип, этот выходной тип может быть сочетается с одним микрокомпьютером микросхемы с внутренним выдвижной резистором непосредственно подключен, such51 микрокомпьютер с одним чипом или mitsubiшиплк (входной режим PLCThe должен быть подключен к switch0VWorks), Примечание: Если кодировщик не подключен к устройству, Область применения не может быть непосредственно обнаружена. (Выход коллектора с открытым контуром, когда нет резистора, нет выхода напряжения) Если вы хотите показать волны, pleaseABTwo выдвижные резисторы добавляются к двухфазному выходу;

Применение:Используется для измерения скорости вращения объекта, угла, ускорения и измерения длины.

Область применения:Интеллектуальное управление подходит для измерения различных изменений смещения, полностью автоматическая машина для резки фиксированной длины, стальной стержень, контроллер для резки фиксированной длины, измерение роста человеческого масштаба, роботы для студенческих конкурсов и т. д.

Особенности:С небольшим объемом 、 светильник вес, легко устанавливается, значительные преимущества чрезвычайно высокая эффективность затрат 。

Меры предосторожности:Выходная линия APhaseBPhase не должна быть непосредственно подключена DVCC, в противном случае, будет сжигать выходную трехступенчатую трубку
