Драйвер двигателя постоянного тока 12в-36в 15A 500 Вт бесщеточный контроллер зал BLDC

Драйвер двигателя постоянного тока 12в-36в 15A 500 Вт бесщеточный контроллер зал BLDC

DC 12 V-36 V 15A 500 W бесщеточный контроллер двигателя зал BLDC плата драйвера stw

Описание:
100% новый и высокое качество

Спецификация:
Рабочее напряжение: 12-36 В постоянного тока
Рабочий ток: <= 15A
Мощность драйвера: <= 500 Вт
Напряжение скорости: 0,1-5 В
Рабочая температура:-40-85 °C
Влажность: 90% относительной влажности
Защита стойла: Да
Включение управления: Да
Защита от перегрузки по току: Да
Рулевое управление: Да
Сигнал контроля скорости: Да
Размер: 63*42*17 мм (Д * Ш * В); Размер зонда 3 мм, Длина: фиксированное расстояние до центра отверстия 57 мм; ширина: фиксированное расстояние до центра отверстия 36,5 мм

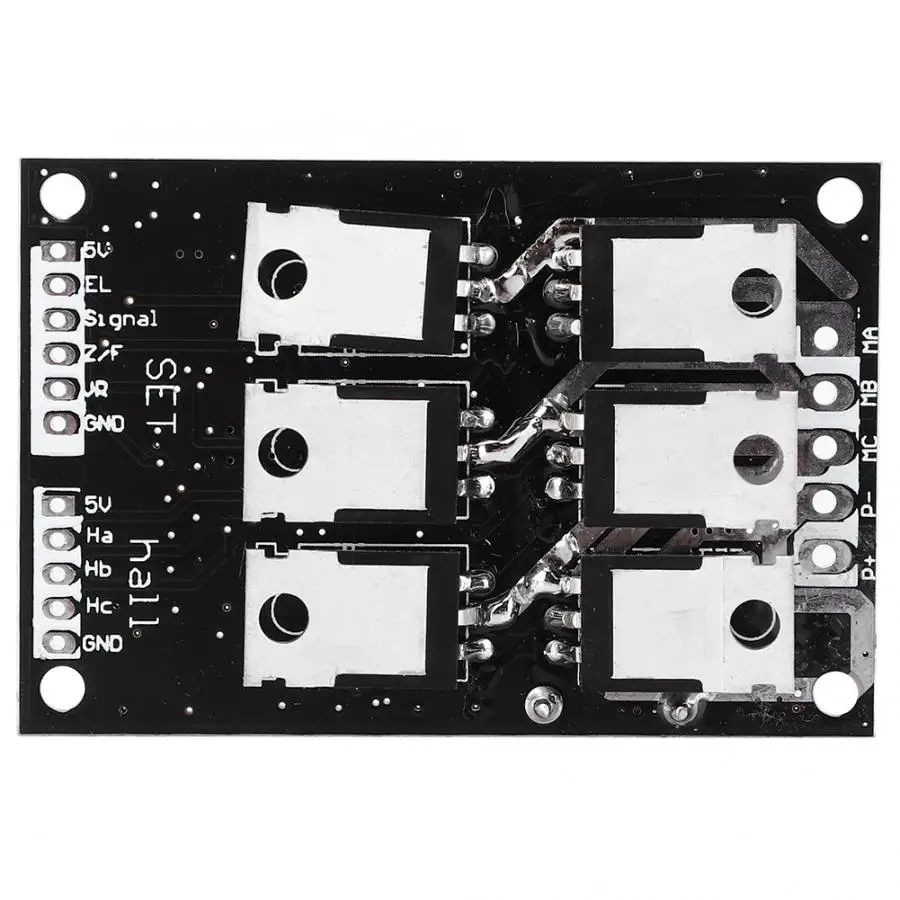

Выход клеммы питания:
VCC (положительный источник питания)
GND (отрицательный)
MC (фазы двигателя W)
МБ (фазы двигателя V)
МА (моторная фаза)

Набор для стороны управления:
GND терминал управления заземлением
VR the governor end 0-5 в (соответствует 10% скорости двигателя-100%)
ZF управление задним ходом (подключено к 5 V или земле может заряжать направление вращения двигателя)
M Тахометр импульсный выход (в зависимости от количества полюсов двигателя, соответствующего количеству импульса на выходное число)
EL включить терминал управления (подключен к 5 V ot заземления, затем 5 V, Заземление двигателя останавливается)
5 V 5 V терминал управления

Зал для терминалов зала:
5 V мощность зала положительная
Сигнал Ха-Холла
Hb сигнал зала
Сигнал Холла Hc
GND Hall отрицательный

Проводка:
Терминал управления для набора:
1. методы проводки управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к контроллеру MCU, когда проводка управления потенциометром, средний штырь потенциометра подключен к порту скорости VR, потенциометр, подключенный к обеим концам 5 В и GND клеммного напряжения, более высокая скорость.
2. Управление рулем двигателя методы проводки: Вы можете переключить Управление также может быть подключен к MCU управления, GND в одном направлении, затем в одном направлении 5 В.
3. Импульсный сигнал скорости: высокая и низкая выходная мощность. IC не может понять информацию с запросом клиента.

Сигнальные входы зала для зала:
Показана схема проводки, одна соответствует HA, HB, HC и на двигателе, 5 в источник питания, подключенный к двигателю hal сигналы положительные, GND источник питания отрицательный сигнал в моторный зал.

Примечание:В связи с тем, что различные производители моторов делают заказ в холле, не обязательно следуйте за линией на доске, чтобы соответствовать последовательности, необходимо отрегулировать, пожалуйста, родители, которые обращают внимание! В случае неправильной последовательности линий, неправильной загрузки, тока или других явлений, не открывающихся, заставляющая использовать диск будет гореть!
Плата драйвера двигателя 12-36 в DC вход питания, VCC положительный источник питания, GND источник питания отрицательный.

Методы электропроводки:Бесщеточный двигатель постоянного тока для трех линий, соответствующий MA/, MB/V, MC/W

Советы:
Если вы используете менее 60 Вт, без дополнительного теплоотвода, обязательно добавьте более 60 Вт
Теплоотвод ребра эффективность привода без понижения температуры слишком высокая будет светить в постоянных повреждениях! Размер теплоотвода может быть плохой рабочей средой (Рекомендуемая площадь охлаждающей поверхности больше 200 квадратных сантиметров)! при установке теплоотвода необходимо обратить внимание на заднюю часть модуля 6 MOS изоляции труб, без изоляции, он будет приклеен к приводной пластине, постоянно поврежденной! Предлагает добавить Изоляционные Пленки, обе стороны изоляционного листа плюс тепловую смазку!

В комплект входит:
Бесщеточный контроллер двигателя 1x12-36 V 500 W
