[Улучшенная версия]Микро бесщеточный двигатель постоянного тока драйвер платы

Перед продажей бесщеточной платы с двигателем, когда провод двигателя плохой контакт, неправильная линия, нагрузка слишком большая, выходной терминал короткого замыкания очень легко сжечь чип привода, теперь Улучшенная плата драйвера, независимо от того, как вы двигатель, как неправильная линия, нагрузка много, мотор провод короткого замыкания не будет гореть чип, Можете быть уверены в свободном режиме.

Этот драйвер платы может накопитель на жестком диске бесщеточный мотор, привод с бесщеточным двигателем постоянного Другое микро 3-х провода или 4-х проводной без зала бесщеточный двигатель

Плата драйвера имеет защиту от обратной полярности напряжения, защиту от перегрузки по току, защиту от короткого замыкания, простую проводку, очень беспокоиться об использовании.

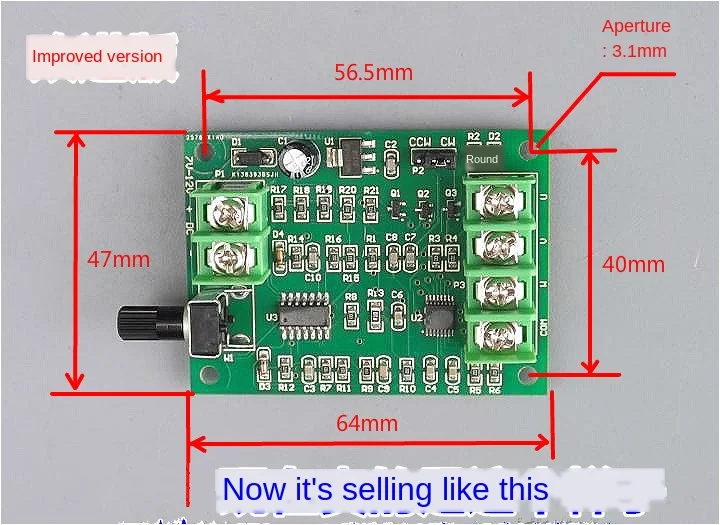

[Размер платы драйвера] Длина X Ширина X высота 64*47*18 Размер

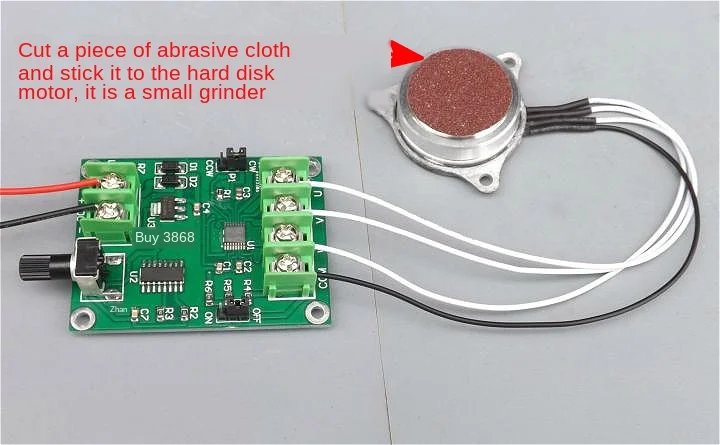

Двигатель жесткого диска использует напряжение 7-12 В, все может поворачиваться, напряжение выше скорость вращения быстрее, максимум может до 10000 об/мин по горизонтали.

Как идентификации 4-проводной мотор общественного Порты и разъёмы: мультиметром резистора * 1 Шестерни отдельно сумму это четыре терминала, какой из них терминал и Другое с тремя клеммами резистор значение минимального и ровные, затем этот терминал, который является com-терминалом, также является общим терминалом. Драйвер платы автоматической идентификации 3-провод или 4-провод бесщеточный мотор, 4-проводной бесщеточного двигателя тоже не могу с Com линии.

[Напряжение привода] 7-12 В постоянного тока

[Рабочий ток] ≤ 1,2a

[Диапазон] 0%-100%

[Управление фазой инверсии] есть

[Защита обратного подключения напряжения] есть

[Защита от перегрузки по току] есть

[Защита от короткого замыкания] есть

Примечание:Бесщеточный драйвер платы короткого замыкания защита от перегрузки по току после того, как светильник питания, затем забрать драйвер платы источника питания, обработка хороший перегрузки по току причин после питания платы водителя, светодиодный светильник питания горит после нормальной работы.
